3.5.10.1 预装式变电站应用

(1)变电所及市政电力接入应在应急医疗设施主体竣工前完成设备安装及调试工作。

(2)为便于变电所快速施工,应急医疗设施工程宜选用预装式变电站。预装式变电站中主要电力设备包含中压配电柜变压器及低压配电柜。

(3)为缩短电力装置生产周期,设计可选用成品设备。

(4)预装式变电站中单台变压器容量不宜大于1 250kV·A。

(5)预装式变电站电力监控系统信号可由供电公司或院区安防控制中心监控。

(6)预装式变电站低压侧可馈出数回路电力干线,建筑主体内设置二级低压配电室。

3.5.10.2 预装式柴油发电机组应用

(1)柴油发电机组应在应急医疗设施主体竣工前完成设备安装及调试工作。

(2)为便于柴油机组快速施工,应急医疗设施工程宜选用预装式柴油发电机组。预装式柴油发电机组常用形式包括集装箱式发电机组和箱式静音型发电机组。(www.daowen.com)

(3)集装箱式发电机组是将机组置于标准集装箱中安装。20英尺[1]集装箱外形尺寸为6 060×2 440×25 90(长×宽×高)mm,适合配置常载容量为500~1 000kV·A的机组;40英尺集装箱外形尺寸为12 200×2 440×2 590(长×宽×高)mm,适合配置常载功率为1 000~1 400kV·A的机组;

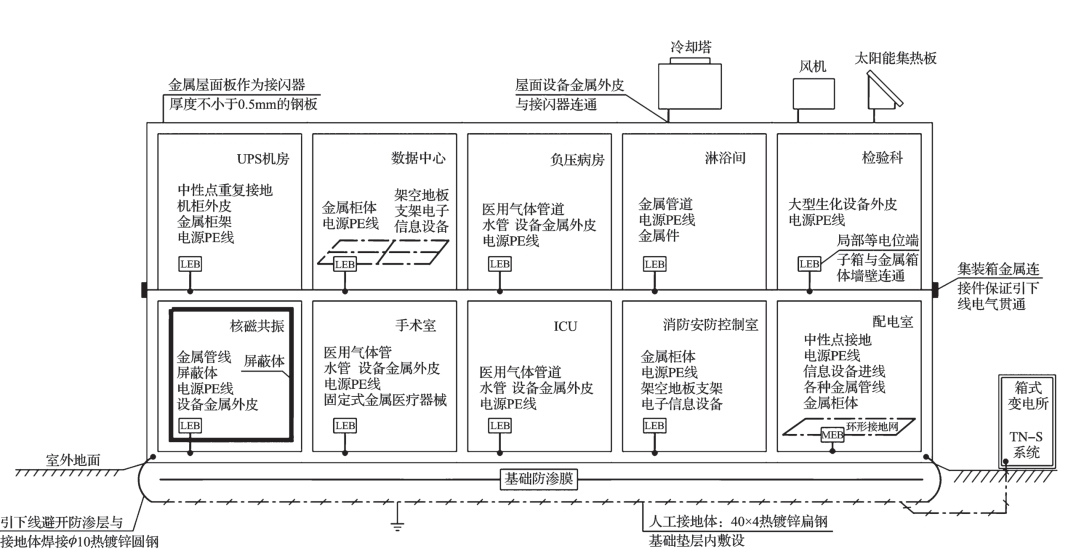

图3-5-5 集装箱式应急医疗设施等电位联结示意图

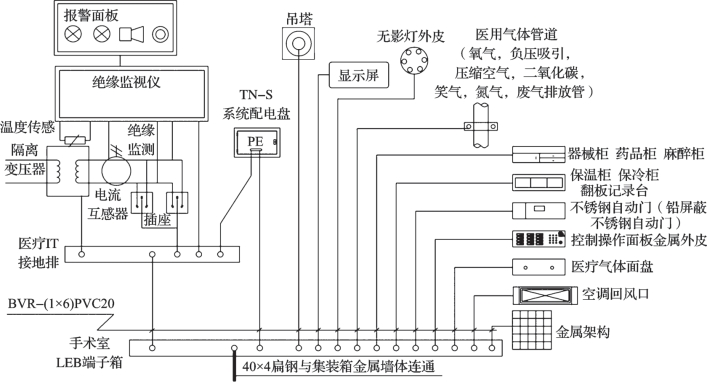

图3-5-6 手术室局部等电位联结示意图

图3-5-7 负压病房局部等电位联结示意图

(4)箱式静音型发电机组常见机组容量为50~500kV·A。

(5)预装式柴油发电机组宜设置室外储油罐,保障机组运行时间。

(6)柴油发电机组应采取降噪及减震措施。根据现行国家标准《民用建筑隔声设计规范》GB 50118 中医院主要房间噪声级规定,病房及医护人员休息室允许噪声级高标准不大于35dB。超静音型柴油机组1m测距噪声通常为70~85dB,故预装式柴油机组设置位置宜尽量远离病房及医护休息区域。
