应急医疗设施工程建设指南:防雷接地设计要则

(1)防雷接地系统设计应符合现行国家标准《建筑物防雷设计规范》GB 50057相关要求,建筑物电子信息系统雷电防护应符合现行国家标准《建筑物电子信息系统防雷技术规范》GB 50343相关规定。应急医疗设施多为单层或多层建筑,建筑高度较低,在建筑年雷击次数计算时应考虑建筑是否为人员密集场所和是否处于空旷地带等因素。

(2)接闪器与防雷引下线必须采用焊接或卡接器连接,防雷引下线与接地装置必须采用焊接或卡接器连接。

(3)接闪器应考虑以下要素:

1)应急医疗设施为金属集装箱式建筑时,应按集装箱材质确定接闪措施。当集装箱材质为钢质(钢板厚度不小于0.50mm)或铝质(铝板厚度不小于0.65mm)时,应优先利用金属屋面板(即集装箱顶棚)作为接闪器;当采用金属夹芯板组装时,其要求相同。

2)应急医疗设施为钢筋混凝土箱式建筑时,应按现行国家标准《建筑物防雷设计规范》GB 50057中相关规定执行。

3)屋顶上的风机、空调机组等机电设备的金属外壳及金属构件就近与接闪器联通。

(4)引下线应考虑以下要素:

1)应急医疗设施为金属集装箱式或金属夹芯板组装的多层建筑时,应保证各金属集装箱或金属夹芯板之间的连接处电气贯通。

2)应急医疗设施为钢筋混凝土箱式建筑时,应按现行国家标准《建筑物防雷设计规范》GB 50057中相关规定执行。

(5)接地装置应考虑以下要素:(www.daowen.com)

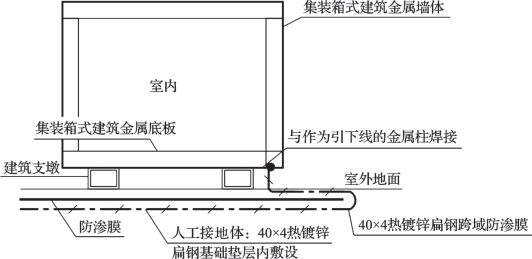

可利用建筑基础内钢筋或沿建筑周围在基础垫层内敷设40×4热镀锌扁钢作为接地装置。接地装置的敷设不应破坏防渗膜,集装箱式医疗设施接地装置跨越防渗膜做法如图3-5-4所示。

图3-5-4 接地装置跨越防渗膜连接示意图

(6)应急医疗设施的防雷接地、保护性接地、功能性接地、屏蔽接地、电子信息系统接地应共用接地装置,共用接地装置的接地电阻值不大于1Ω。

(7)大型医技设备接地应共用接地装置,每间大型医技设备间预留接地端子箱。

(8)配电系统严禁采用TN-C系统。

(9)2类医疗场所应采用医用IT系统,设有隔离变压器及绝缘监测系统。绝缘监测信号宜传送至科室区域护士,便于监管。当发生第一次绝缘故障时,由绝缘监视装置发出报警信号,便于尽快排除故障;发生第二次绝缘故障时断路器动作。

(10)在10kV电源进线处装设避雷器,防止雷电波侵入。

(11)电话与信息设备、UPS、电梯、集中空调系统、重要医疗设备、屋顶等配电箱等处装设浪涌保护器。

(12)由室外引入建筑物的电力线路、信号线路、控制线路、信息线路等在其入口处的配电箱、控制箱、前端箱等的引入处装设浪涌保护器。
