1.参照线

参照线是体量中的基本图元，在体量编辑器界面的“绘制”面板中选择“参照”选项可创建参照平面，如图5-38所示。

参照线有起点、终点，直线自带4个参照平面（起点、终点垂直方向及沿直线方向的两个正交的参照平面），曲线自带两个参照平面（起点、终点垂直方向），如5-39 所示。参照线可以通过端点及交点的控制手柄进行修改。

2.参照点

参照点分为自由点、基于主体的点、驱动点三种类型。在“创建”选项卡的“绘制”面板中单击“参照”选项工具可以创建参照点。

自由的点可在工作平面中自由放置；基于主体的点通过移动光标到参照主体（三维模型的边、模型线、参照线）。如图5-40所示；驱动点具有三个方向的驱动手柄，通过拖曳手柄可改变主体的形状。

基于主体的点自带一个与主体垂直的参照平面，可在平面上创建形状；当选中基于主体的点时，会弹出“修改｜参照点”选项卡，在工具条中单击“生成驱动点”按钮可将基于主体的点转换为驱动点，如图5-41所示。

图5-38　创建参照线

图5-39　参照线

图5-40　参照点

图5-41　转换驱动点

3.模型线与实心形状

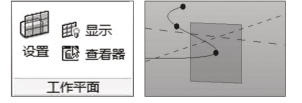

模型线可基于工作平面绘制，也可以在几何模型的表面绘制。首先，在“工作平面”面板中将“显示”切换为打开状态，单击“设置”按钮设置需要绘制模型线的平面，如图5-42所示。

接下来，在“绘制”面板中单击“模型”按钮，选择适当的绘制工具创建模型线，如图5-43所示。(www.daowen.com)

图5-42　设置工作平面

图5-43　创建模型线

重复上述步骤，在不同的平面上创建不同形式的模型线，同时选中创建的模型线，在“修改｜线”选项卡中会出现创建形状工具，如图5-44所示。

单击“创建形状”按钮即可创建一个简单的体量模型，如图5-45所示。

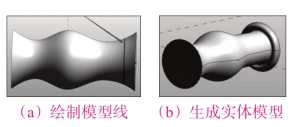

在创建的几何模型边界添加点，并在点确定的参照平面上绘制模型线，然后选中模型线与几何模型的边界轮廓，单击“创建形状”按钮，可完成如图5-46所示的体量形状。

图5-44　创建体量模型

图5-45　实心体量

图5-46　轮廓与路径生成体量

4.空心形状

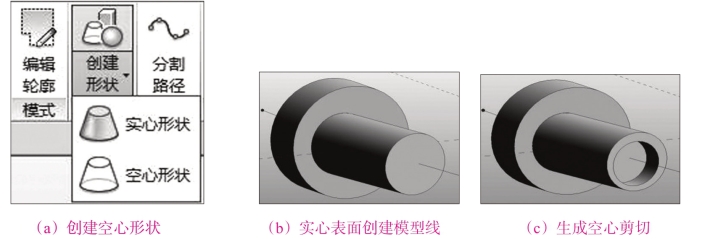

除了创建实心形状，还可以创建空心形状，首先和实心形状一样，在模型表面创建模型线，选中模型线，在“创建形状”下拉列表中单击“空心形状”，单击界面空白位置，可创建空心形状对实心形状进行剪切，如图5-47所示。

与族一样，也可先创建实心形状，然后将实心转换为空心对实心模型进行剪切，具体方法参照族空心形状的创建方法，在此不再赘述。

图5-47　空心形状
