在Revit 中，族（family）是构成项目的基本元素。同一个族能够定义为多种不同的类型，每种类型可以具有不同的尺寸、材质或其他参数变量，通过族编辑器，不需要编程语言，就可以创建参数化构件。基于族样板族可为图元添加各种参数，如距离、材质、可见性等。

族是制约BIM发展的一大瓶颈，使用时经常需要软件自带的标准构件，同时在Revit建模时，不同应用深度对族的精细程度要求不同；掌握族的创建方法有助于对项目进行精细化设计。

5.2.1.1　族分类

常见的族主要按使用方式和图元的类别两种方式来进行分类。

1.按使用方式

族按其使用方式不同分为系统族、可载入族以及内建族三个类别，如表5-1所示。

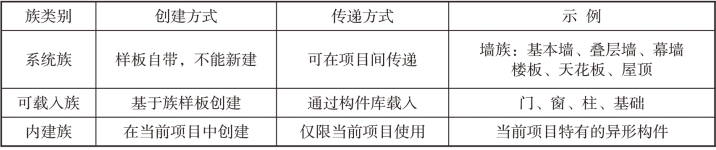

表5-1　族类别及特点

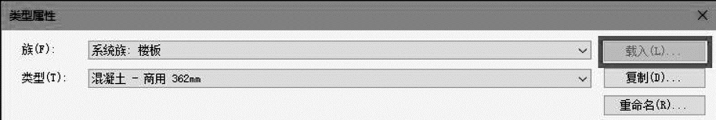

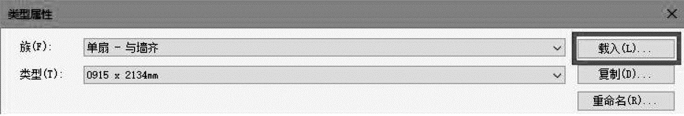

系统族是在Revit项目样板中定义的族，不同样板的系统族有所不同。例如，建筑样板中墙体的系统族包含基本墙、叠层墙和幕墙三个类别；在建模时可以复制和修改现有系统族，但不能创建新系统族。在编辑系统族时，“载入”功能显示为灰色，不能使用，如图5-11所示，但系统族可通过传递项目标准在不同项目中传递。

图5-11　不可载入族

可载入族是构件库中的图元，在不同项目样板中包含有不同的构件，例如，建筑样板中默认载入了门窗、幕墙竖梃等图元，结构样板中默认载入了钢筋形状图元。建模时，可以通过“载入族”将构件中的可载入族载入项目中使用，如图5-12所示；也可以基于族样板（Family Templates）进行创建，然后载入族或项目中使用。

图5-12　可载入族

内建族是在特定项目中使用的族，只能通过“构件”工具下拉菜单中的“内建模型”进行创建，如图5-13 所示，不能在其他项目中进行使用；内建族常用于当前项目特有图元的建模，例如室外台阶、散水、集水坑等。

内建族的创建方式与外建族的方式相似，本章将以外建族的创建方式来进行讲解。

2.按图元特性

图5-13　内建族

族按照图元特性分为模型类、基准类、视图类三个类别。模型类主要是指三维构件族，例如常见的墙、门窗、楼梯、屋顶等；基准类主要是指用于定位的图元，包括轴网、标高、参照线等；视图类是指在特定视图使用的一些二维图元，例如文字注释、尺寸标注、详图线、填充图案等。

5.2.1.2　族样板

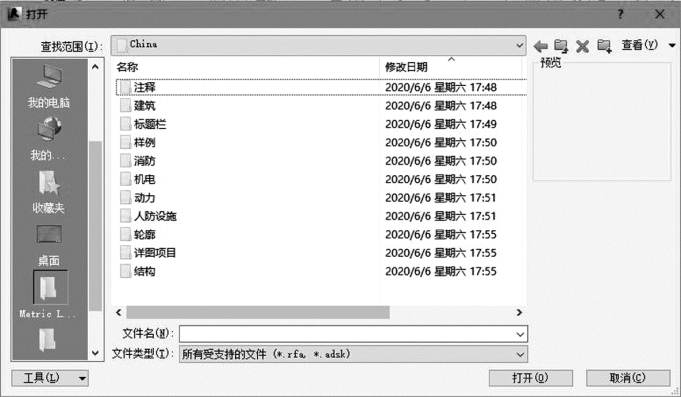

在Revit中新建族与新建项目一样，均需基于样板来进行创建，族样板是创建族的初始状态，选择合适的样板会极大提升创建族的效率，如图5-14所示。

图5-14　可载入族

1.标题栏类

标题栏族样板主要用于创建图框，包含AO、Al、A2、A3、A4 五种图幅的图框尺寸，可以基于此类样板创建自定义的图纸图框。

2.注释类

注释类族样板主要用于创建平面标注的标签符号图元，例如构件标记、详图符号等。

3.三维构件类

（1）常规三维构件

常规三维构件族样板用于创建相对独立的构件类型，例如公制常规模型、公制家具、公制结构柱等。(www.daowen.com)

（2）基于主体的三维构件

基于主体的三维构件族主要用于创建有约束关系的构件类型。主体包含墙、楼板、天花板等，例如公制门、公制窗均是基于墙进行创建。

4.特殊构件类

（1）自适应构件

自适应族样板提供了一个更自由的建模方式，创建的图元可根据附着的主体生成不同的实例，例如不规则的幕墙嵌板可采用自适应构件进行创建。

（2）RPC 族

RPC 族样板可将二维平面图元与渲染的图片结合，生成虚拟的三维模型，模型形式状态与视图的显示状态有关，如图5-15所示。

图5-15　RPC族实例

5.2.1.3　族定位

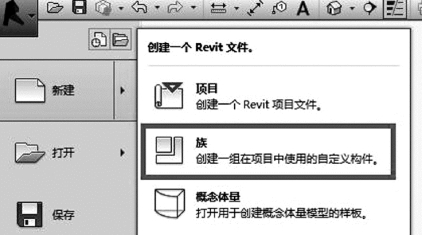

在建族时可通过参照平面进行定位，X、Y、Z三个方向的参照平面即可确定族的放置位置。首先，通过公制常规模型样板新建一个族，如图5-16所示。

图5-16　新建族

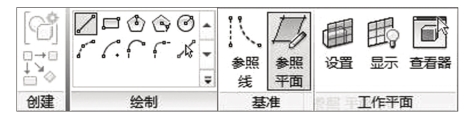

样板中已经创建了中心（前/后）、中心（左/右）、与参照标高重合的三个参照平面。接下来，在“创建”选项卡的“基准”面板中选择“参照平面”命令，如图5-17 所示，在弹出的绘制面板中通过工具绘制四个参照平面，创建完成的参照平面如图5-18所示。

图5-17　新建参照平面

图5-18　参照平面创建完成

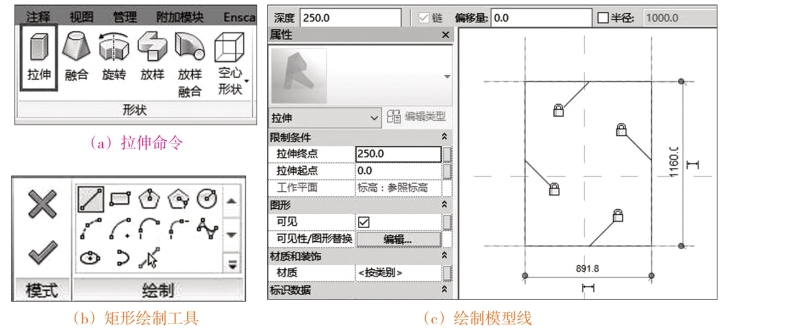

在“创建”选项卡的“形状”面板中单击“拉伸”按钮，创建一个简单的几何形状，并单击按钮将形状的边界与参照平面锁定，如图5-19所示。

图5-19　创建几何形状

单击按钮完成几何形状的创建，选中样板中自带的两个参照平面：中心（前/后）、中心（左/右），此时可以看到，属性栏的“其他”面板中定义原点显示为，如图5-20 所示；同样选中新建的四个参照平面，此位置属性显示为（没），如图5-21所示；表示中心（前/后）与中心（左/右）两个参照平面的相交位置为当前族放置的基点。

图5-20　定义原点

图5-21　定义原点取消

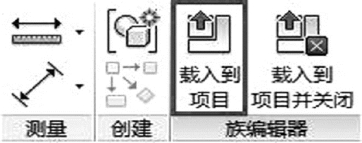

在“修改”选项卡的“族编辑器”面板中通过“载入到项目”命令（图5-22），将族载人项目中，放置族构件时，鼠标光标将位于参照平面的交点。

同样可以将新建的参照平面设置为“定义原点”，放置时的基准点也会发生相应的改变，需要注意的是，平行的若干个参照平面只能有一个平面被定义为原点，指定新的平行面为原点，上一个被定义为原点的参照平面将自动取消。

图5-22　族的载入
