Revit 所有的平、立、剖面、三维视图及图纸等都可以导出为DWG 等CAD 格式图形，而且导出后的图层、线型、颜色等可以根据需要在Revit中自行设置。

还是以独栋别墅为例：

首先，打开要导出的视图，如在项目浏览器中展开“图纸（全部）”项，双击图纸名称“建施-101-二层平面图三层平面图”，打开图纸。

然后单击菜单栏“文件”“导出”“CAD格式”“DNG文件”命令，打开“导出CAD格式”对话框，按图示内容设置（如图4-23所示）。

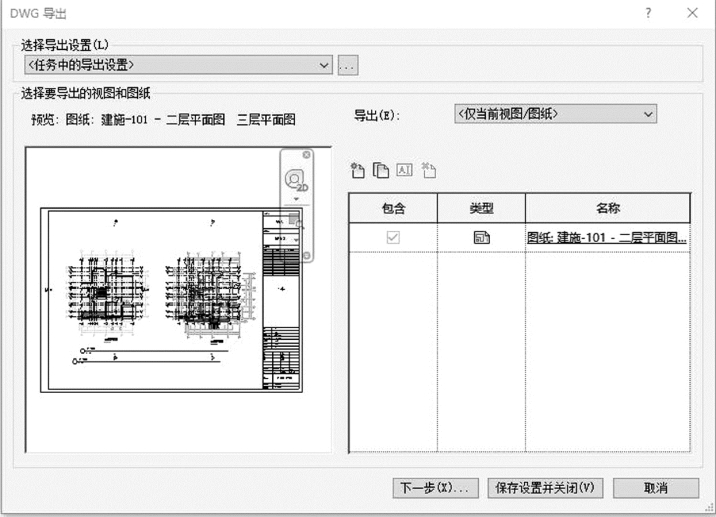

图4-23　DWG导出设置

下一步，点击图4-23 中红框中的“…”按钮，打开“修改DWG/DXF 导出设置”对话框（如图4-24、图4-25所示），进行相关修改后点击“确定”。

(www.daowen.com)

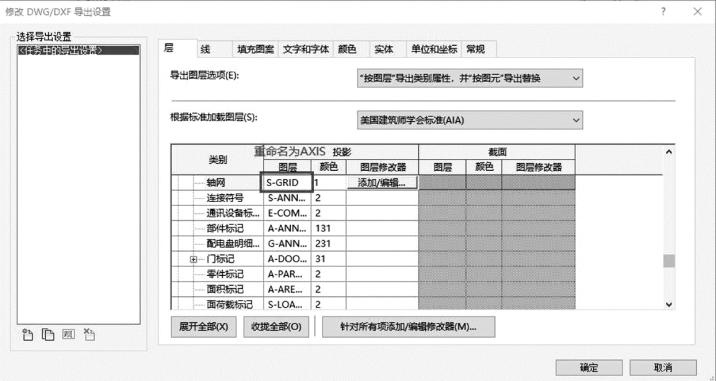

图4-24　修改轴网导出设置

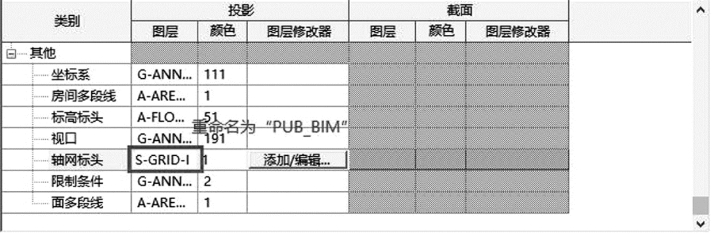

图4-25　修改轴网标头导出设置

设置更改说明：

首先，“导出图层”对话框中的图层名称对应的是AutoCAD里的图层名称。以轴网图层的设置为例，向下拖拽，找到“轴网”，默认情况下轴网和轴网标头的图层名称均为“S-GRID”。因此，导出后，轴网和轴网标头均位于图层“S-GRID”上，无法分别控制线型和可见性等属性。

其次，单击“轴网”图层名称“S-GRID”输入新名称“AXIS”单击“轴网标头”图层名称S GRIDIDI”输入新名称“PUB BIM”这样，导出的DWC 文件，轴网在“AXIS图层上，而轴网标头”在“PUB BIM”图层上，会更符合我们的绘图习惯。

最后，“导出图层对话框”对话框中的颜色ID对应AutoCAD里的图层颜色，如颜色ID设为“7”导出的DWG图纸中该图层为白色。

在“导出CAD格式”对话框，点击“下一步”，在弹出的对话框上部“保存于”下拉列表中设置保存路径，单击“文件类型”后的下拉箭头，从下拉列表选择相应CAD格式文件的版本，在“文件名/前缀”后输入文件名称，点击“确定”，完成DWG文件导出设置。
