本章节将重点介绍如何从revit的模型导出图纸。

以独栋别墅为例：

首先，点击“视图”选项卡中的“图纸”工具，在“新建图纸”对话框中的“选择标题栏”，（如图4-1、图4-2所示）。

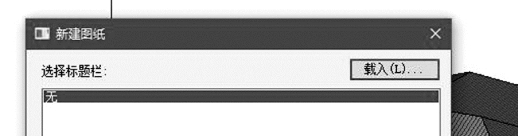

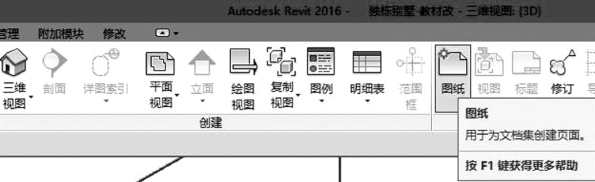

图4-1　新建图纸

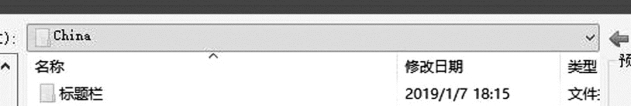

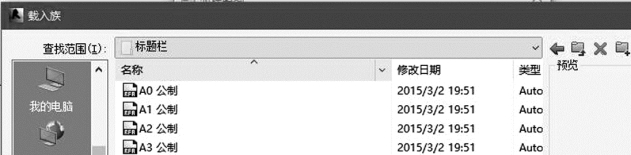

图4-2　载入标题栏

如果前面已经导入标题栏的族，即可直接导入，如果选择标题栏为“无”，则需要载入标题栏，我们以公制标题栏为例，列表中已有自定义标题栏A0、A1、A1/2、A1/4可供选择。选择图签A1，点击“确定”，完成新建图纸（如图4-3、图4-4所示）。

图4-3　载入标题栏

图4-4　自定义标题栏

为方便后面操作，可以点击shift 键，选中多项公制栏，导入标题栏中（如图4-5所示）。

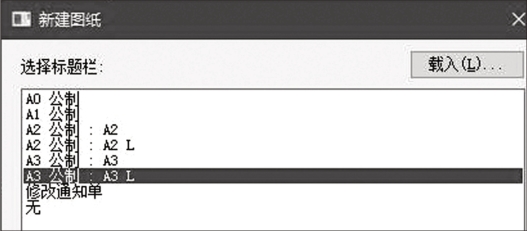

图4-5　选择标题栏(www.daowen.com)

完成上述操作创建图纸后，在项目浏览器中“图纸”项下自动增加了图纸“A102-未命名”（如图4-6所示）。

图4-6　添加图纸

下一步，在项目浏览器中展开“图纸”项，双击图纸“A-102”，打开图纸。点击“管理”选项卡中的“项目信息”工具，按图示内容录入项目信息，点击“确定”，完成录入（如图4-7、图4-8所示）。

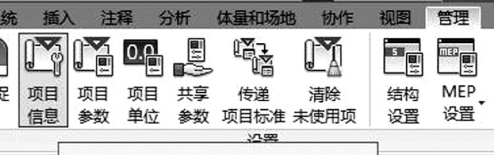

图4-7　项目信息

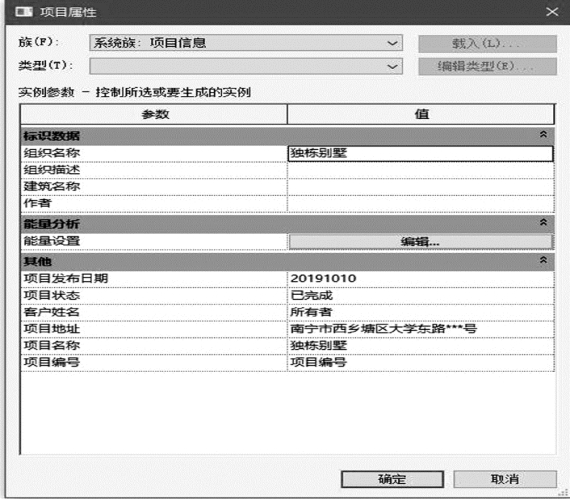

图4-8　录入项目信息

根据项目实际情况，完成项目相关资料的设置，全部完成后，单击“确定”。观察图纸标题栏部分，信息会自动更新（如图4-9所示）。

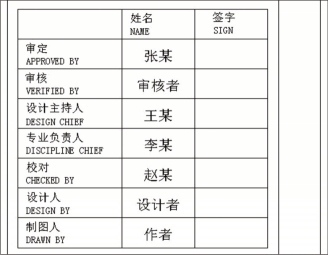

图4-9　图纸标题栏

也可以直接在视图中添加项目信息，双击图示位置“设计者”字样，录入“李某某”，（如图4-10所示）。

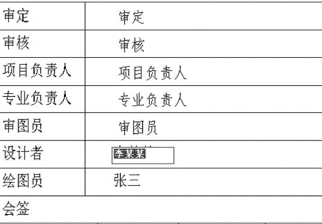

图4-10　在视图中添加项目信息

完成图纸和项目资料的设置后，就可以导出图例视图，得到施工图纸。
