Revit 软件在创建栏杆的工具中提供了“绘制路径”和“放置在主体上”两个功能，本节结合独栋别墅案例工程的特点介绍栏杆的绘制方法。

1.新建栏杆

（1）导入栏杆族：点击插入菜单中的“载入族”，在出现的文件夹中选择“China-建筑-栏杆扶手-栏杆-铁栏杆”，选中“铁艺嵌板1”，点击打开，导入该栏杆族。

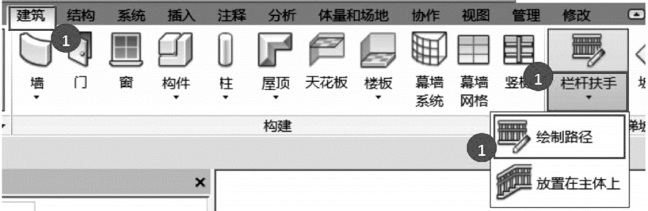

（2）绘制扶手。在项目浏览器中双击“楼层平面”项下的“0.000”，来到平面视图。单击“工具”面板“栏杆扶手-绘制”命令，如图3-100所示。

图3-100　创建栏杆

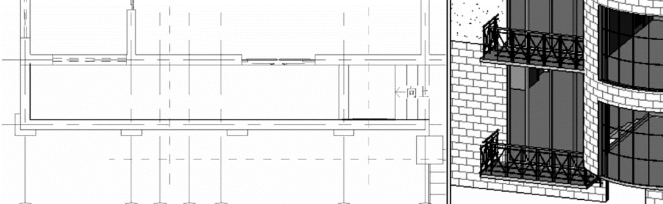

（3）从对话框下拉列表中选择需要的扶手类型“1100mm-圆管”。以直线命令绘制阳台的栏杆中心线，点击“√”完成栏杆绘制。以同样的方法绘制0.600、2F、3F等高度的阳台、走廊扶手，如图3-101所示

图3-101　绘制栏杆

提示：“绘制路径”方式适用于建立水平面的栏杆，当栏杆设置在坡道、楼梯、台阶等有高差的构件上时可采用“放置于主体上”方式建立栏杆。

本项目柱墩数量较多，栏杆中部，端部均有设置，故采用建筑柱命令建造柱墩、栏墩。

2.创建栏墩、柱墩

（1）在项目浏览器中打开“0.600”，打开平面视图，开始创建走廊柱墩。

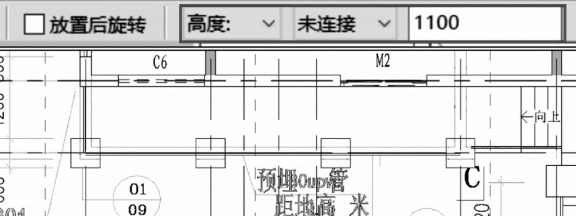

（2）单击“建筑”选项卡“柱”命令下拉菜单，选择“建筑柱”。在类型属性中选择柱的类型“现代柱4”（在类型属性中将柱面材质改成大理石-灰色）。在绘图区域上方绘制选项中，高度选择[未连接][1100]，根据CAD 底图的位置放置建筑柱，如图3-102所示。

图3-102　建立栏墩(www.daowen.com)

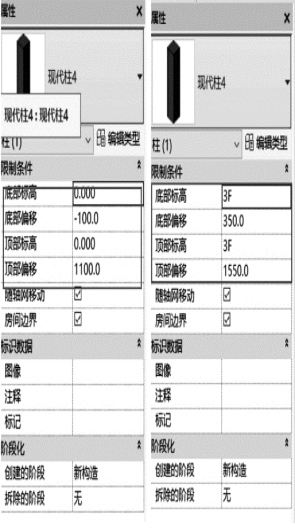

（4）在项目浏览器中打开“0.000”，打开平面视图，创建阳台栏墩。单击“建筑”选项卡“柱”命令下拉菜单选择“建筑柱”命令，在类型选择器中选择柱类型“现代柱4”，高度选择未连接1100，根据CAD 底图的位置放置建筑柱，底部偏移“-100”，如图3-103所示。

（5）在项目浏览器中打开“2F”，打开平面视图，创建阳台栏墩。单击“建筑”选项卡“柱”命令下拉菜单选择“建筑柱”命令，在类型选择器中选择柱类型“现代柱4”，高度选择未连接1100，根据CAD底图的位置放置建筑柱，底部偏移“-100”。

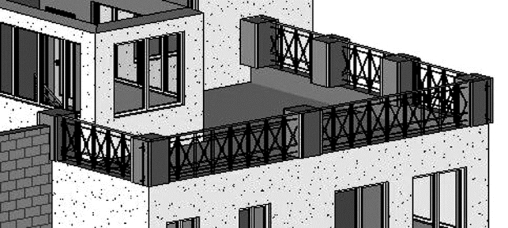

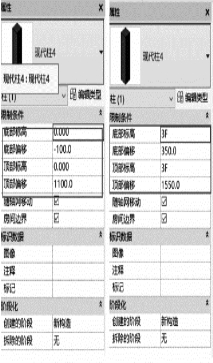

（6）在项目浏览器中打开“3F”，打开平面视图，创建阳台栏墩。单击“建筑”选项卡“柱”命令下拉菜单选择“建筑柱”命令，在类型选择器中选择柱类型“现代柱4”，高度选择未连接1550，根据CAD 底图的位置放置建筑柱，底部偏移“350”，如图3-104所示。栏墩创建完成后，如图3-105所示。

图3-103　设置栏墩属性

图3-104　设置栏墩属性

。

图3-105　栏墩效果

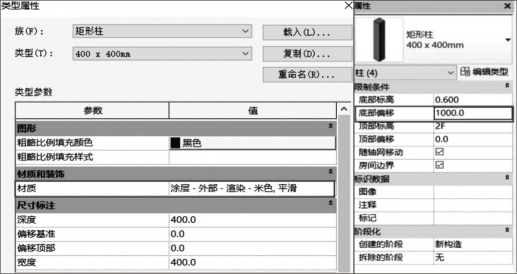

（7）在项目浏览器中打开“0.600”，打开平面视图，创建走廊建筑柱。单击“建筑”选项卡“柱”命令下拉菜单选择“建筑柱”命令，在类型选择器中选择柱类型“矩形柱-400×400”，点击编辑类型，在类型属性中将材质改为“图层-外部-渲染-米色”，高度选择2F，在走廊已有柱墩中心点击放置建筑柱。放置完后选中建筑柱，在属性中设置底部偏移“1000”，如图3-106所示。

图3-106　设置建筑柱

（8）在项目浏览器中打开“3F”，打开平面视图，创建露台建筑柱。单击“建筑”选项卡“柱”命令下拉菜单选择“建筑柱”命令，在类型选择器中选择柱类型“矩形柱-400×400”，高度选择WG，在走廊已有柱墩中心点击放置建筑柱。放置完后选中建筑柱，在属性中设置底部偏移“1450”。

（9）建筑柱建立完成后选中将其附着到屋顶。
