1.创建室内负一层平行双跑楼梯
（1）在项目浏览器中双击“楼层平面”项下的“-1F”，来到平面视图。
（2）将鼠标移动到墙体内测，按动“Tab”键，直至地下室地面显示蓝色边缘时单击鼠标左键，选中地下室底板（按动tab键可调整鼠标将要选中的对象），单击右键菜单-在视图中隐藏-图元，将底板隐藏起来方便对照CAD底图绘制楼梯。

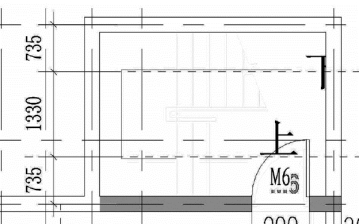

（3）绘制参照平面：单击“工作平面”面板“参照平面”命令，在地下一层楼梯间绘制两条参照平面，并用临时尺寸精确定位参照平面与墙边线的距离。其中上下两条水平参照平面到墙中线的距离735mm（图3-81）。

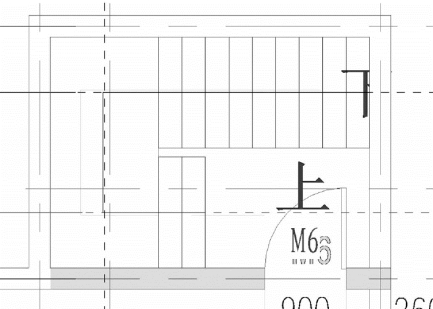

图3-81 绘制参照平面

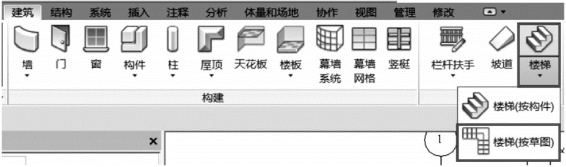

（4）单击“建筑”选项卡“楼梯坡道”面板“楼梯”命令，进入绘制草图模式，如图3-82所示。
图3-82 创建草图楼梯

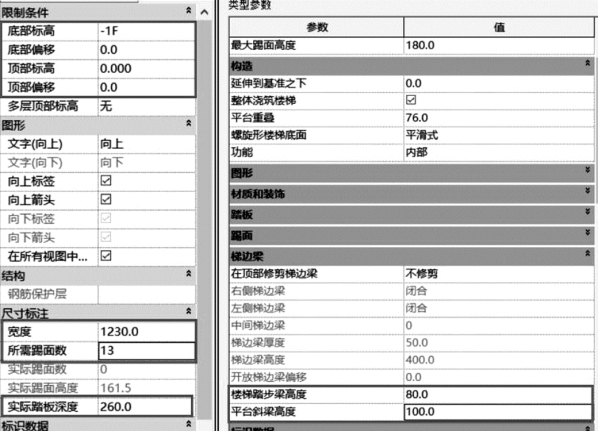

（5）楼梯实例参数设置：单击“楼梯属性”命令，在“实例属性”对话框选择楼梯类型为“整体式楼梯”，设置楼梯的“底部标高”为-1F，“顶部标高”为“0.000”，梯段“宽度”为1230、“所需踢面数”为13、“实际踏板深度”为260，如图3-83所示。
（6）楼梯类型参数设置：单击“编辑类型”按钮打开“类型属性”对话框，在“梯边梁”项中设置参数“楼梯踏步梁高度”为80，“平台斜梁高度”为100，设置完成后单击“确定”关闭所有对话框（图3-83）。
图3-83 设置楼梯
（7）单击“梯段”命令，默认选项栏选择“直线”绘图模式，移动光标至下方水平参照平面右侧与CAD第一题段开始踏步线交点位置，系统提示“交点”时，单击捕捉该交点作为第一跑起跑位置。
（8）向左垂直移动光标至该参照平面与第一梯段CAD结束踏步线交点位置，同时在起跑点下方出现灰色显示的“创建了3个踢面，剩余10个”的提示字样和蓝色的临时尺寸，表示从起点到光标所在尺寸位置创建了3个踢面，还剩余10个。单击捕捉该交点作为第一跑终点位置，自动绘制第一跑踢面和边界草图。
（9）移动光标到上方水平参照平面与CAD踏步线交点位置，单击捕捉作为第二跑起点位置。向右垂直移动光标到矩形预览图形之外单击捕捉一点，系统会自动创建休息平台和第二跑梯段草图。单击选择楼梯左侧的绿色边界线，鼠标拖拽其和墙体内边界重合。如图3-84所示。
图3-84 绘制梯段、平台
（10）扶手类型：单击“工具”面板“扶手类型”命令，从对话框下拉列表中选择需要的扶手类型。本案中选择默认的扶手类型。单击完成楼梯命令创建了所示地下一层的U型不等跑楼梯（外侧扶手不需要可直接选中删除），如图3-85所示。

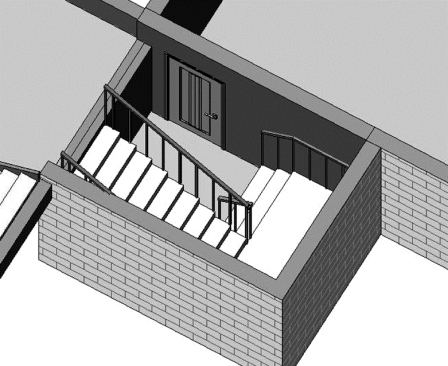

图3-85 设置楼梯扶手
（11）点击屏幕下方关闭/隐藏图元按钮

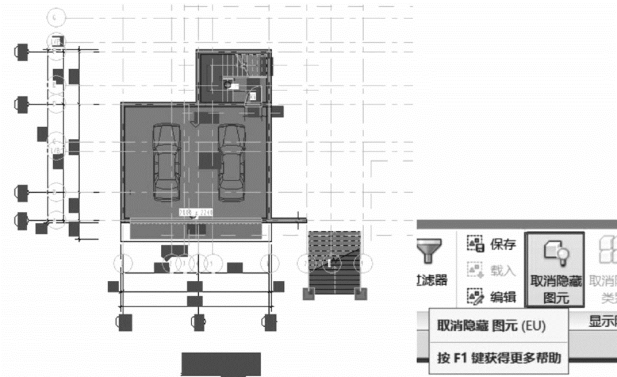

，框选中负一层地面，点击取消隐藏图元，再次点击“关闭/隐藏图元按钮”恢复正常显示，如图3-86所示。
图3-86 取消隐藏楼板
2.创建一、二层双跑楼梯
（1）在项目浏览器中双击“楼层平面”项下的“0.000”，来到平面视图。
（2）将一层地面和负一层楼梯在视图中隐藏.单击“工作平面”面板“参照平面”命令，在一层楼梯间绘制一条竖直参照平面，参照平面到左侧墙边缘的距离1200mm（即中间平台宽度），如图3-87所示。
图3-87 绘制楼梯
（3）单击“建筑”选项卡“楼梯坡道”面板“楼梯”命令，进入绘制草图模式。

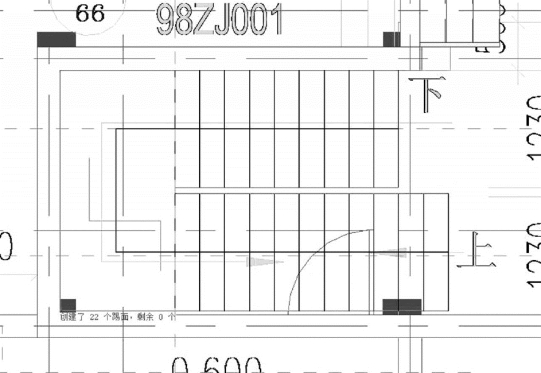

（4）楼梯实例参数设置：单击“楼梯属性”命令，在“实例属性”对话框选择楼梯类型为“整体式楼梯”，设置楼梯的“底部标高”为0.000，“顶部标高”为2F，梯段“宽度”为1230、“所需踢面数”为22、“实际踏板深度”为260，按照之前的方式建立一层到二层的楼梯（第一梯段12踢面）。
（5）在项目浏览器中双击“楼层平面”项下的“2F”，来到平面视图。按照之前的方式建立二层到三层的楼梯。楼梯的“底部标高”为2F，“顶部标高”为3F，梯段“宽度”为1230、“所需踢面数”为20、“实际踏板深度”为260。(www.daowen.com)

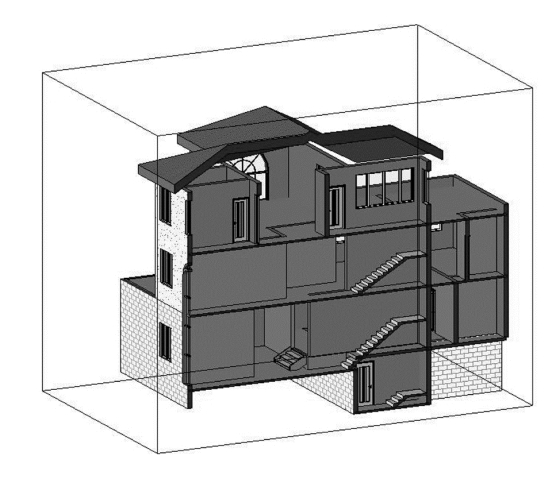

（6）在项目浏览器中双击“三维视图”项下的“3D”，来到三维视图。勾选属性面板中的剖面框，用鼠标左键拖曳屏幕中的小箭头，查看楼梯剖面，如图3-88所示。
图3-88 剖面效果
提示：对于楼板、楼梯等建筑内部构件，可在3d视图中灵活运用剖面框来检查绘制是否正确。
3.修改楼梯踏板
当楼梯设置完成后发现楼板没有和踏步很好地衔接上。此时可设置踏板来进行衔接。选中楼梯，点击“编辑类型”。在类型属性选项卡中按图所示修改：延伸到基准之下-100，踏板厚度-50，踢面厚度-50，勾选结束于踢面，勾选整体式浇筑楼梯。点击确定后退出。此时楼梯梯段下部和上部都能很好地与楼板衔接，如图3-89所示。
图3-89 修改楼梯踏板
4.建立室外直跑楼梯
（1）在项目浏览器中双击“楼层平面”项下的“0.000”，打开一层室外平面视图。

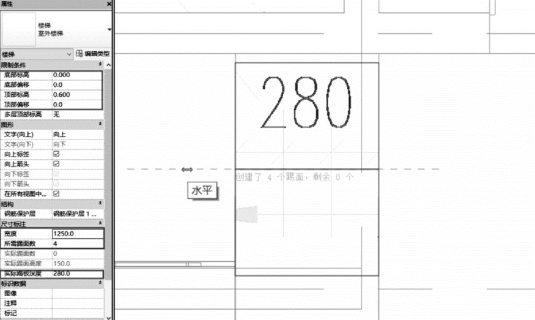

（2）单击“建筑”选项卡“楼梯坡道”面板“楼梯（按草图）”命令，进入绘制草图模式。在面板中先选择楼梯类型为“室外楼梯”，设置楼梯的“底部标高”为0.000，“顶部标高”为0.600、“宽度”为1250、“所需踢面数”为4、“实际踏板深度”为280，如图3-90所示。
图3-90 绘制直跑楼梯

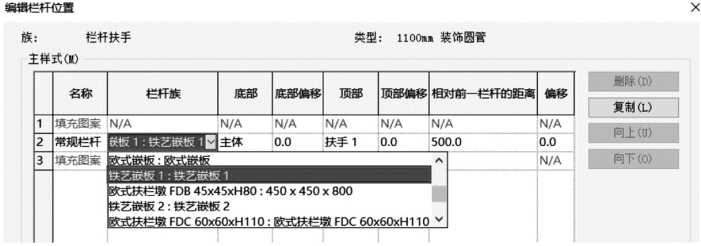

（3）“绘制”面板单击“梯段”命令，选择“直线”，点击室外平台边缘线作为起点，向左移动光标至矩形框外，单击鼠标左键，创建单跑楼梯。框选楼梯轮廓使用移动命令将其移动到正确位置。点击栏杆扶手，下拉列表中选择“1100mm装饰圆管”。点击“编辑类型”，在出现的类型属性选项卡中点击“复制”，输入名称“1100mm-装饰圆管”。点击栏杆位置-编辑，在出现的栏杆位置选项卡中，点击栏杆族下拉列表，选择铁艺嵌板：铁艺嵌板1，相对前一栏杆的距离：500。点击“确定”关闭选项卡，如图3-91所示。
图3-91 编辑栏杆类型
点击“√”完成楼梯编辑。将靠墙一侧的栏杆删除，如图3-92所示。
图3-92 设置栏杆
（4）绘制建筑入口直跑楼梯。单击“建筑”选项卡“楼梯坡道”面板“楼梯（按草图）”命令，进入绘制草图模式。在面板中先选择楼梯类型为“室外楼梯”，设置楼梯的“底部标高”为-1F-1，“顶部标高”为0.000、“宽度”为3000、“所需踢面数”为20、“实际踏板深度”为280，如图3-93所示。
图3-93 设置并绘制室外楼梯
（5）“绘制”面板单击“梯段”命令，选择“直线”，在建筑外CAD底图单击最外梯面线单击中点作为第一跑起点，垂直向下移动光标，直到显示“创建了15 个踢面”时，单击鼠标左键捕捉该点作为终点，创建单跑。按Esc键结束绘制命令。点击“√”完成楼梯编辑。

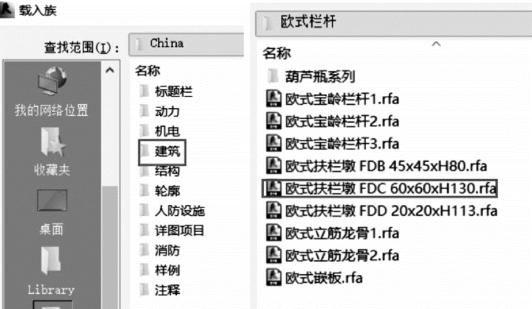

（6）载入栏墩：点击插入菜单中的“载入族”，在出现的文件夹中选择“China-建筑-栏杆扶手-栏杆-欧式栏杆”，选中“欧式扶栏墩FDC60×30×H130”，点击打开，导入该栏墩族，如图3-94所示。
图3-94 导入栏杆族
（7）选中两侧栏杆，点击菜单栏中的“重设栏杆扶手”，如图3-95所示。在左侧属性栏中下拉列表选择“1100mm 装饰圆管”，点击“编辑类型”，在类型属性选项卡中点击“复制”，命名为“1100mm装饰圆管-栏墩”。
图3-95 设置栏杆

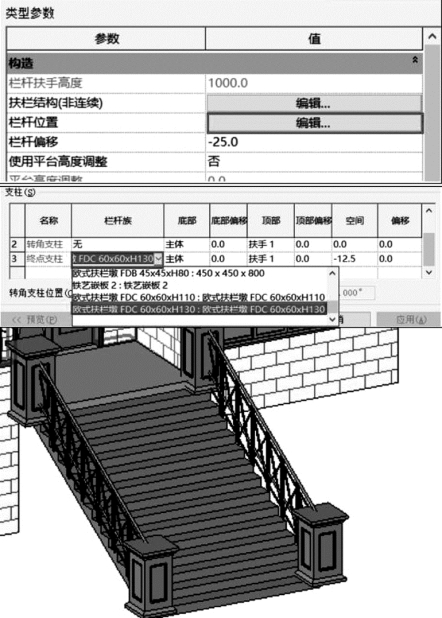

（8）点击栏杆位置的“编辑”，在支柱-起点支柱、终点支柱-栏杆族下拉列表中选取“欧式扶栏墩FDC60×30×H130”，点击确定退出栏杆位置编辑。点击确定退出类型属性编辑。栏杆起点和终点出现栏墩，如图3-96所示。
提示：“转角支柱”设置栏墩后，栏杆在转角处自动出现栏墩。
图3-96 入口处栏杆效果
