使用“窗”工具可以根据项目要求在墙中放置窗或在屋顶上放置天窗。窗的类型创建和布置方法与门相似。由于在本项目中地下一层没有涉及创建窗的布置，所以我们以创建第一层窗为例讲解。

1.创建窗类型

（1）与载入“门”族相似，Revit软件原有的“窗”族类型有限，所以在布置窗之前需要根据CAD 图纸要求载入相应类型的窗族。鼠标左键双击“项目浏览器”中的“0.600”进入本项目第一层楼层平面视图。鼠标左键单击“建筑”→“构建”→“窗”命令，进入“修改|放置窗”选项卡。以1 号轴线上E 轴线与F 轴线之间的“C7”为例。单击“编辑类型”中的“载入”命令，进入“窗”族的选择，选择“推拉窗C1206”，如图3-73所示。

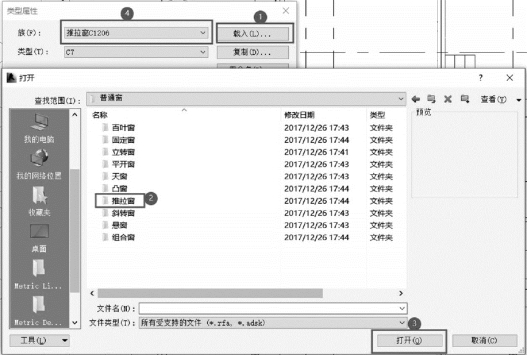

图3-73　载入窗族

（2）完成“窗”族载入之后，鼠标左键单击“属性”中的“编辑类型”命令，单击“复制”，命名为“C7”。选择好相应的窗类型之后，需要根据图纸要求对于窗相关参数进行修改，如图3-74所示。

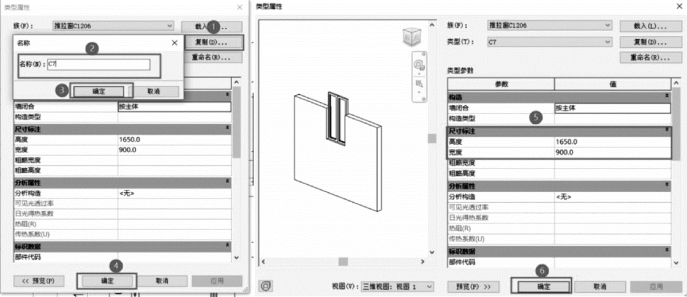

图3-74　创建窗类型

（3）根据上述方法完成本项目中其他窗类型的创建。如族“组合窗→双层单列（四扇推拉）→上部双扇”的“C9”类型；族“木格平开窗2”的“C10”类型；族“弧形欧式窗2”的“C3”类型等。需要注意的是在本项目中，有些窗族类型相同但是相关参数是存在差异的，所以需要根据图纸要求对窗户参数进行修改。

2.布置窗(www.daowen.com)

布置窗的方式与布置门的方式基本相同，但是在布置的过程中需要考虑的是窗台高度。接下来以本项目第一层楼层1号轴线上E轴线与F轴线之间的“C7”为例讲解：

（1）鼠标左键双击“项目浏览器”中的“0.600”进入本项目一层楼层平面视图。在放置过程中可以滑动鼠标滚轮从而适当缩放视图至1号轴线上E轴线与F轴线之间的外墙位置。单击“建筑”→“构建”→“窗”命令，在类型选择器下根据项目要求分别选择相应类型的窗，并在选项栏上选择“在放置时进行标记”，以便对窗进行自动标记。如图3-75所示。

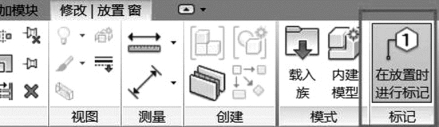

图3-75　标记窗

（2）样式选择“水平”，“引线”不勾选。在放置窗的时候需要注意“属性”对话框中“标高”为“0.600”约束“底高度”设为“900”。当鼠标指针移动到墙面模型时会显示两个临时尺寸标准线，可以根据尺寸标准线确定正确位置，然后鼠标左键单击放置窗图元，Revit会自动放置该窗的标记“C7”。跟放置门相同，放置窗时会自动在所选墙上剪切窗口。放置完成之后按“Esc”键两次退出窗工具。按上述方法创建完本项目其他窗图元。

（3）窗放置完成之后如果位置不准确，可以通过修改尺寸参数调整，将窗调整到正确的位置。

（4）若需要对原设置的标记进行修改。鼠标左键单击“C7”就可以修改标记，修改完成之后单击“是”命令即可或在“类型属性”中的“类型标记”进行修改即可。

（5）窗布置完成后的独栋别墅案例工程模型，如图3-76所示。

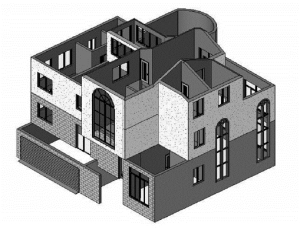

图3-76　门窗创建完成
