1.创建结构柱

在建筑结构中，柱构件是一种承重结构，柱构件是直接将本身的自重与各种外加的作用力的统一再传递给了基础地基的主要构件，起到了支撑和承载荷载的作用。Revit软件的建模中，提供了两种不同功能和作用的柱：即结构柱、建筑柱，建筑柱主要起装饰和维护的作用，结构柱可用于受力分析和钢筋配置，二者的创建及绘制方法有较多相似之处，本节结合独栋别墅案例工程的特点介绍柱构件的创建及绘制方法。

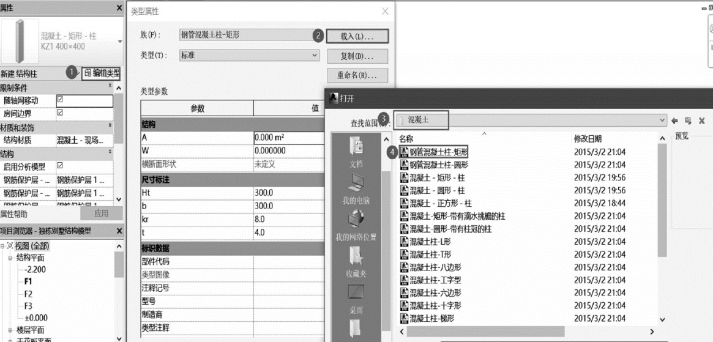

（1）在结构模型中载入结构柱。在创建结构柱之前需要先载入结构柱族文件，载入“结构柱”的步骤依次为：①在结构柱的属性栏中选择“编辑类型”弹出“类型属性”对话框；②在“类型属性”对话框中选择“载入”弹出“打开”对话框；③在“打开”对话框中按照结构→柱→混凝土的顺序依次打开文件夹，进入混凝土结构柱的类型选择位置；④选择对应的结构柱族文件载入到项目中，本工程以混凝土矩形柱为例。如图3-32所示。

图3-32　载入结构柱

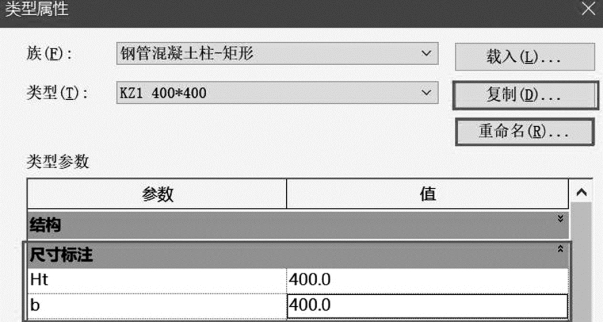

（2）编辑结构柱属性。载入混凝土矩形柱后，在“类型属性”对话框中即可对结构柱的类型、尺寸等信息进行编辑。点击“重命名”可对结构柱的类型进行重新命名，点击“复制”可将载入的结构柱进行复制，在尺寸标注一栏中“h”表示结构柱的截面高度、“b”表示结构柱的截面宽度。如图3-33所示。在建立结构专业模型的过程中，应根据工程设计中柱构件的代号、尺寸等信息对结构柱的属性有效地进行编辑。

如图3-33　编辑结构柱属性

2.绘制结构柱

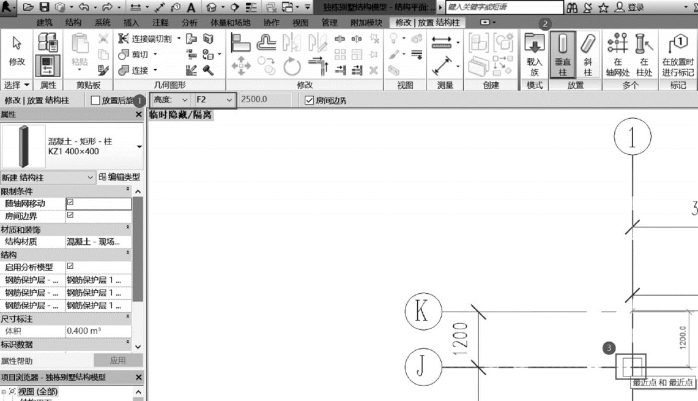

（1）在结构建模的过程中，结构柱属于点式构件，绘制结构柱主要考虑柱的起止标高及平面位置关系。结构柱起止标高由属性及高度共同确定。例如在“F1”楼层平面视图进行结构柱的布置，则结构柱的起点标高为“F1”的底标高，结构柱的终点标高则需要在选项栏中选择“高度”并在到达标高处选择“F2”，即表示结构柱的终点标高为“F2”的底标高。结构柱的放置方式主要有“垂直柱”和“斜柱”两种，此处以案例工程中的“垂直柱”为例进行绘制，绘制结构柱是选择“垂直柱”，然后移动鼠标将光标移动到结构柱对应的轴线位置处，点击左键即可将结构柱布置到模型中。如图3-34所示。

图3-34　绘制结构柱

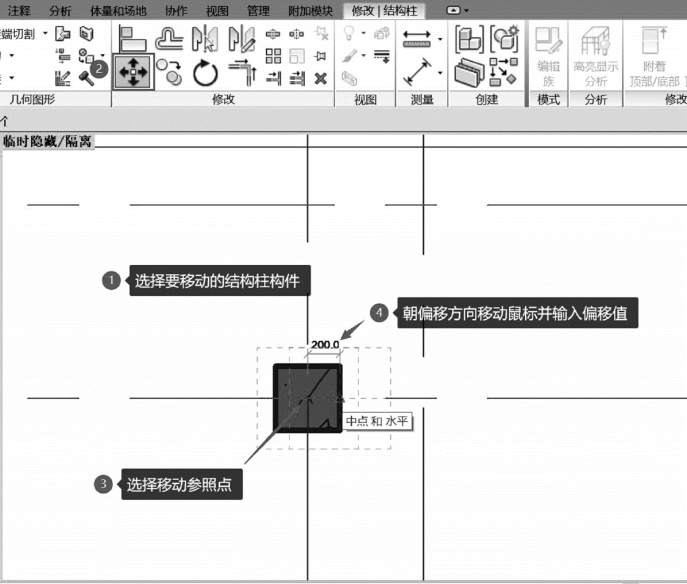

（2）当结构柱为偏心柱，柱中心与轴线交点并不重合时，可以使用“移动”功能将结构柱移动至准确的位置上。首先选中需要移动位置的结构柱图元，然后选中修改工具栏中的“移动”功能，最后选中移动参照点朝移动方向移动鼠标并输入偏移值即可，如图3-35所示。其他构件图元的移动也可以参考此方法。

(www.daowen.com)

图3-35　移动偏心结构柱

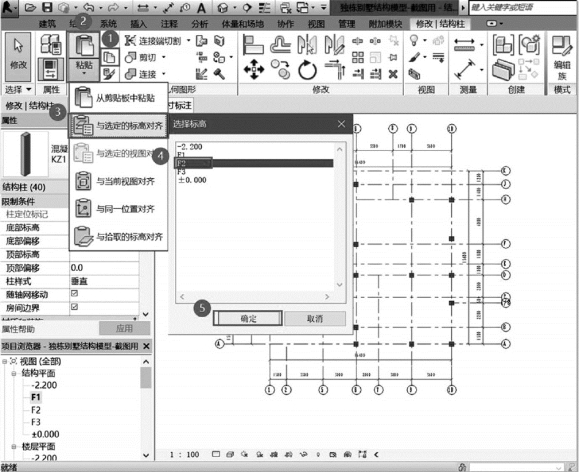

（3）独栋别墅案例工程中，根据“基础面～6.570”柱平面布置图可知，标高-0.03至6.57 范围内的结构柱是一致的，因此，当“F1”的结构柱绘制完成后，可以直接将“F1”楼层平面的结构柱复制到“F2”楼层平面。复制的操作步骤依次为：①选中“F1”楼层平面所有的结构柱图元，然后再“剪切板”面板中选择“复制到剪切板”功能；②单击“剪切板”面板中的“粘贴”下拉选项，选择“与选定的标高对齐”功能，弹出“选择标高”对话框；③在“选择标高”对话框中选中需要复制到的楼层平面“F2”，然后点击确定即可，如图3-36所示。

图3-36　结构柱层间复制

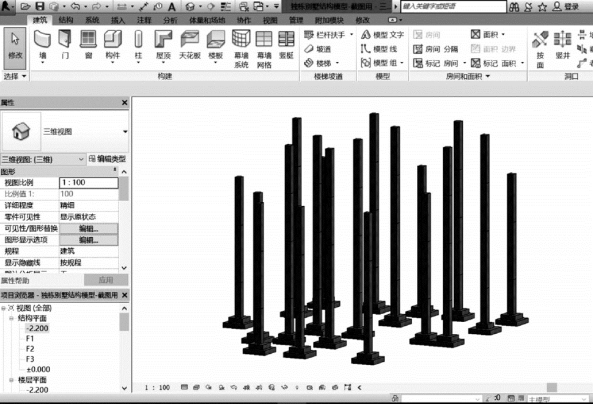

（4）独栋别墅案例工程中，“6.570～9.570”柱平面布置图提供了“F3”楼层平面中结构柱布置的依据，参照上述结构柱的创建及绘制方法完成“F3”楼层平面中结构柱的布置后，案例工程中全部结构柱的创建和绘制即完成，如图3-37所示。

图3-37　案例工程结构柱绘制完成

3.创建及绘制建筑柱

Revit软件中建筑柱的创建及绘制与结构柱的创建及绘制功能相似，本小节将结合上述创建结构柱、绘制结构柱的内容介绍创建及绘制建筑柱。

（1）创建建筑柱。通过在建筑模型中单击“建筑”选项卡“柱”命令下拉菜单，选择“建筑柱”即可进入建筑柱的编辑界面。根据独栋别墅案例工程的特点，参照创建结构柱的步骤，根据建筑柱的目录载入“现代柱4”并编辑属性，如图3-38所示。

图3-38　创建建筑柱

（2）绘制建筑柱。建筑柱的绘制同结构柱，参照结构柱的绘制方法在建筑模型中完成建筑柱的绘制即可。结合独栋别墅案例工程的特点，建筑的绘制将在3.7.2小节创建栏杆处进行详述。

提示：若各楼层层高不一致时，在楼层间复制柱构件需要在复制完成后修改目标楼层中柱构件的标高偏移值，确保柱构件的标高准确。
