在建筑结构中，基础的主要作用是将上部结构所承受的荷载及自重传递到地基，常见的基础类型有桩基础、独立基础、条形基础、满堂基础等。本节结合独栋别墅案例工程的特点，以独立基础为例进行创建基础的介绍。

1.创建独立基础

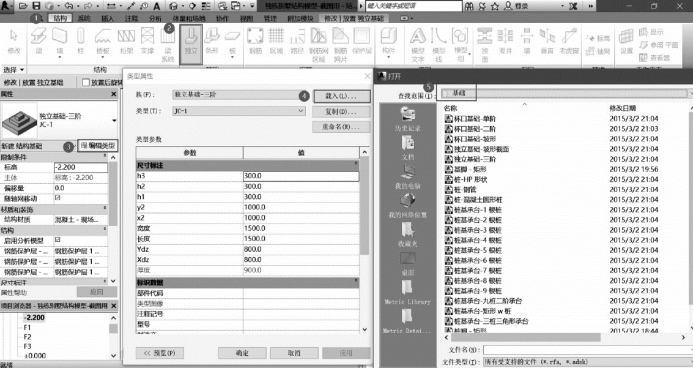

（1）载入独立基础。在创建独立基础之前需要先载入独立基础族文件，载入“独立基础”的步骤依次为：①在结构选项卡中选择“结构基础-独立”并在属性栏中选择“编辑类型”弹出“类型属性”对话框；②在“类型属性”对话框中选择“载入”弹出“打开”对话框；③在“打开”对话框中按照结构-基础的顺序依次打开文件夹，进入独立基础的类型选择位置；④选择对应的独立基础族文件载入到项目中，本章结合案例工程特点以阶形普通独立基础为例进行介绍。如图3-28所示。

图3-28　创建独立基础

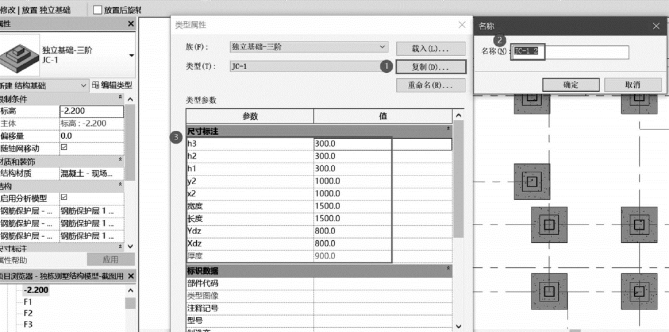

（2）编辑独立基础属性。载入阶形独立基础后，在“类型属性”对话框中即可对结构柱的类型、尺寸等信息进行编辑。点击“复制”可将载入的结构柱进行复制，在尺寸标注一栏中有“h1”表示第一阶高度、“h2”表示第二阶高度、“h3”表示第三阶高度、“宽度”表示第一阶宽度、“长度”表示第一阶长度、“y2”表示第二阶长度、“x2”表示第二阶宽度。在建立结构专业模型的过程中，应根据工程设计中独立基础的代号、尺寸等信息对结构柱的属性有效地进行编辑。如图3-29所示。

图3-29　编辑独立基础属性(www.daowen.com)

2.绘制独立基础

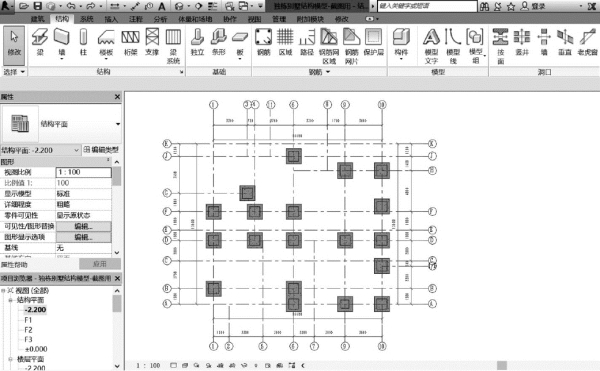

在软件建模的过程中，独立基础属于点式构件，布置独立基础时，先要在独立基础属性栏中的“标高”值中输入独立基础的底标高，然后移动鼠标将光标移动到独立基础对应的轴线位置处，点击左键即可将独立基础布置到模型中。如图3-30所示。

图3-30　绘制独立基础

独栋别墅案例工程中共有20个独立基础，参照上述方法，依次布置完成案例工程中其余的独立基础，所有独立基础均布置完成后如图3-31所示。

图3-31　案例工程独立基础布置完成

提示：独立基础有阶形独立基础、坡型独立基础等多种类型，不同类型的独立基础需要载入不同的基础族文件。
