创建实体模型和空心模型是最常见的族，实体模型和空心模型要以参照平面为参照并进行锁定；这样就可以可通过标注尺寸的参数化对实体的形状驱动改变。下面将建模命令的特点和使用方法详细介绍如下。

1.编辑命令

（1）拉伸

首先绘制一个封闭的拉伸端面，并给定拉伸厚度进行建模。具体方法如下：

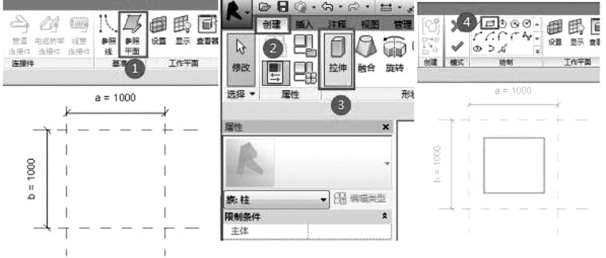

①在绘图区域绘制需要的参照平面，并在其上标注尺寸并进行标签参数。

②单击功能区中的“创建”→“形状”→“拉伸”，激活“修改-创建拉伸”选项卡。选择用“矩形”方式在绘图区域绘制，绘制完毕按“Esc”键退出，如图2-55所示。

图2-55　拉伸

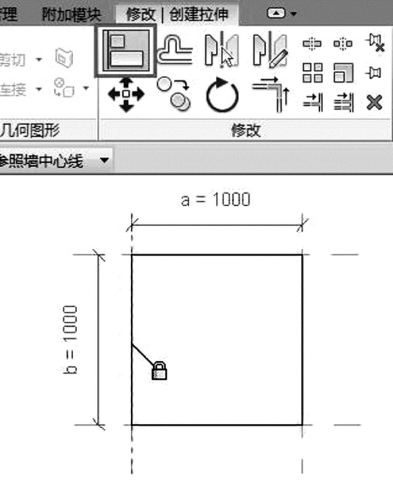

③单击“修改-创建拉伸”选项卡中的“对齐”，将矩形与参照平面对齐并上锁。如图2-56所示。

图2-56　对齐锁住

④点击“修改-创建拉伸”中完成命令的按钮，完成实体创建。

⑤用户需要在立面上绘制参照平面以此标注高度方向上尺寸，然后将实体顶面和底面对应的锁在两个参照平面上，再进行标注尺寸并进行标签参数，这样长方体的长、宽、高就可以进行参数化了。

（2）融合

两个平行平面上的不同形状的端面进行融合建模。具体方法如下：

①选择功能区中的“创建”→“形状”→“融合”，进入“创建融合底部边界”编辑界面，如图2-57所示，这时绘制底部的融合面形状为一个矩形。

图2-57　融合

②选择选项卡中的“编辑顶部”，切换到顶部融合面的绘制为一个圆。

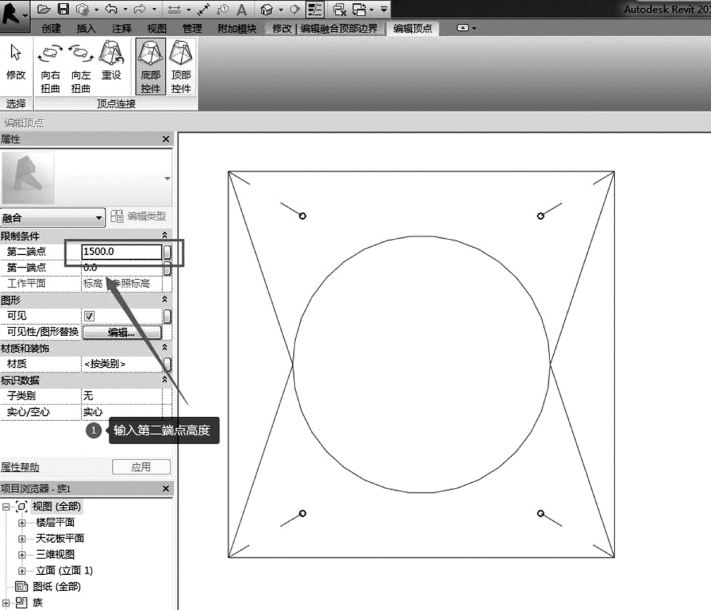

③顶部和底部都绘制完毕后，选择“编辑顶点”命令可以编辑各个顶点的融合关系，如图2-58、图2-59所示。

图2-58　编辑顶点

图2-59　编辑顶点

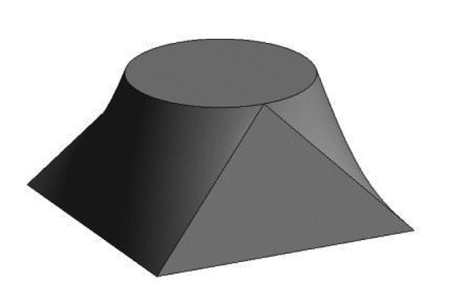

④选择“修改|创建融合项部边界”命令中的完成按钮，完成融合建模，如图2-60所示。

通过增减数个融合面的顶点数量来控制融合不理想的效果，具体操作请参考Revit族帮助，在此不进行阐述。

（3）旋转

围绕一根轴旋转而创建的几何图形。操作方法如下：

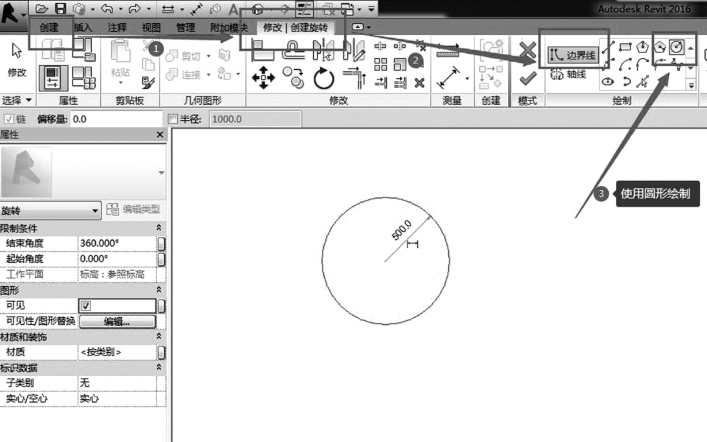

①选择功能区中的“创建”→“形状”→“旋转”命令，使用线绘制“边界线”，绘制边界闭合形状，如图2-61所示。

图2-60　“融合”建模成果

图2-61　旋转

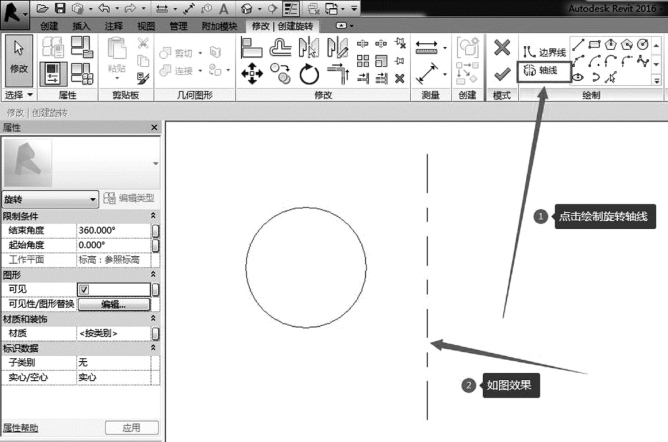

②选择选项卡中的“轴线”工具，可自行绘制也可选择已有直线作为轴线，如图2-62所示。

③单击完成按钮，完成旋转建模，如图2-63所示。

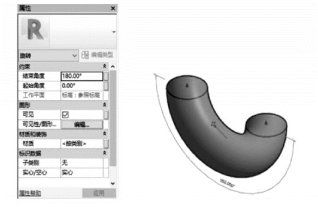

④当然还可以对已有的旋转实体进行操作。选中创建成功的旋转实体，在“属性”对话框中将“结束角度”改成180°，这样该实体就成为旋转180°的半个圆，如图2-64 所示。

图2-62　轴线

图2-63　“旋转”建模成果

图2-64　编辑旋转角度

（4）放样

绘制或应用轮廓且沿路径进行拉伸创建的模型。操作方法如下：

①在“参照标高”工作平面上绘制一条参照线，如图2-65所示。(www.daowen.com)

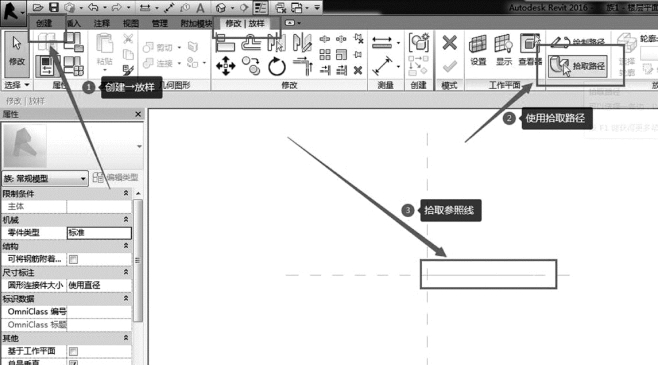

②选择功能区中的“创建”→“形状”→“放样”命令，进入放样的绘制界面。单击“绘制路径”工具绘制路径，亦可以选择“拾取路径”命令，这样就可以确定放样路径。放样路径绘制完成之后，单击完成绘制。

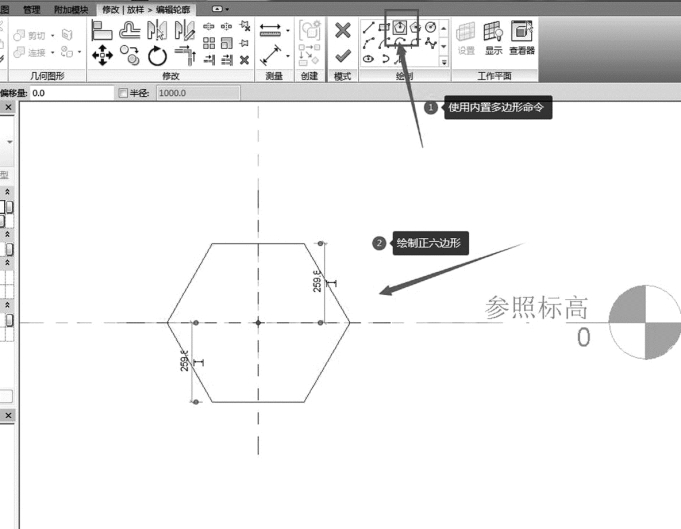

③选择“编辑轮廓”命令，在“转到视图”对话框中单击“立面：右”，如图2-66所示。打开立面视图并在其上绘制封闭五边形，如图2-67所示。

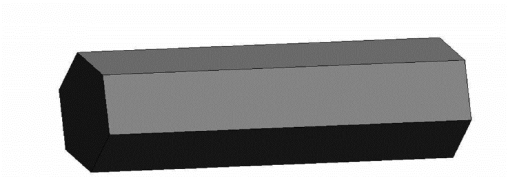

④点击“完成编辑模式”完成建模，如图2-68所示。

图2-65　绘制参照线

图2-66　编辑轮廓

图2-67　绘出封闭五边形

图2-68　“放样”建模成果

（5）放样融合

创建两个不同的轮廓，然后沿路径对该两个不同的轮廓进行融合放样，与上述操作方法类似。

在放样融合时，可以载入轮廓族作为放样轮廓，打开“属性”对话框，通过更改“轮廓1”和“轮廓2”中间的“水平轮廓偏移”和“垂直轮廓偏移”来调整轮廓和放样中心线的偏移量，可实现“偏心放样融合”的效果。

（6）空心模型

创建空心模型的方法有两种：

①选中实体模型，在“属性”对话框中将实体转变成空心。

②选择功能区中的“创建”→“形状”→“空心”命令，各命令使用方法与实体模型的操作方法基本相同。

2.修改命令

（1）布尔运算

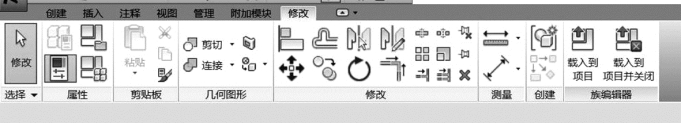

Revit 2016的布尔运算方式有剪切、连接两种，如图2-69所示，功能区中的“修改”选项卡中选择该命令。

图2-69　剪切、连接

①连接

将多个实体模型整合为一个整体，产生“布尔剪”同时显示相贯线。若需要分解已经连接的实体模型，可单击“连接”下拉列表中的“取消连接几何图形”，如图2-70所示。

图2-70　取消连接几何图形

②剪切

实现实体模型中减去空心模型的形状形成“镂空”效果。若需要返回已经剪切的实体模型，可单击“剪切”下拉列表中的“取消剪切几何图形”，如图2-71所示。

图2-71　取消剪切几何图形

（2）拆分面/填色

①拆分面

将族的面分割成为数个区域，以赋予不同材质，只能在选定面上拆分该族。使用方法如下：选择功能区的“修改”→“几何图形”→“拆分面”命令，将鼠标光标移动到待拆分面附近，待拆分面高亮显示时单击鼠标左键，在“修改—拆分面创建边界”选项卡中选择“绘制”，画出拆分区域边界，单击完成按钮完成绘制。

②填色

在族的面和区域中赋予材质，选择“删除填色”命令就可以取消填色，如图2-72所示。

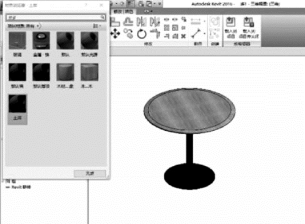

使用方法如下：选择功能区的“修改”→“几何图形”→“填色”命令，选择材质后，接着选择要填色的区域，最后单击“完成”，如图2-73所示。

图2-72　填色

图2-73　“填色”成果

（3）对齐/修剪/延伸/拆分/偏移

Revit 2016中族编辑器中的“对齐”“修剪”“延伸”“拆分”“偏移”等工具与项目界面的操作一样，在此不进行阐述。

（4）移动/旋转/复制/镜像/阵列

Revit 2016中族编辑器中的“移动”“旋转”“复制”“镜像”等工具与项目界面的操作一样，在此不进行阐述。
