1.构件选择

在Revit中，只有选择了构件才能对构件进行修改和编辑。在Revit中可以使用单击选择、框选、按过滤器等三种方式进行构件的选择。

（1）单击选择

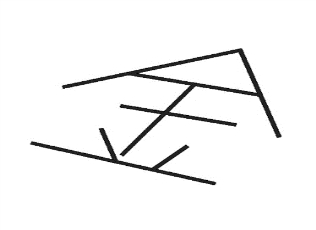

图2-44　选择多个构件

鼠标光标移至构件上，将会高亮显示该构件，同时在状态栏中表示与该构件有关的信息，此时点击鼠标左键就可以选中被高亮显示的构件。如果在选择时候遇到多个构件相互重叠，将鼠标光标移至构件位置，重复按键盘“Tab”键，Revit 将有序的高亮预览显示各构件，当需要选择的构件高亮显示时，点击鼠标左键将选择该构件。

如图2-44 所示，按住键盘“Ctrl”键单击要添加到选择集中的构件，可以选择多个构件；按住键盘“Shift”键单击已选择的构件就可以取消该构件的选择。

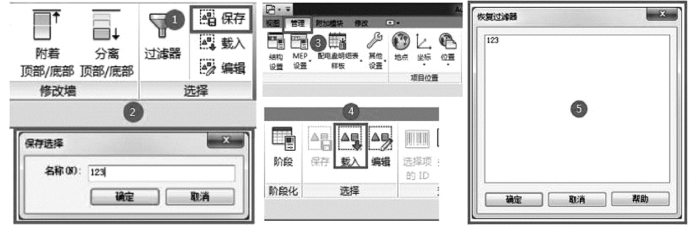

Revit 中，可以将当前选择的构件选择集进行保存并可以随时被调用。如图2-45 所示，选中多个构件后，单击“选择”→“保存”按钮，即可弹出“保存选择”对话框，输入选择集的名称，就可以保存该选择集。要调用已保存的选择集，单击“管理”→“选择”载入按钮，将弹出“恢复过滤器”对话框，在列表中选择已保存的选择集名称即可。

图2-45　保存选择

（2）框选

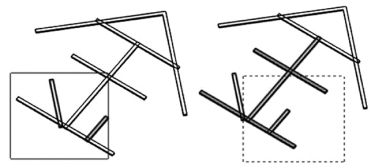

鼠标光标放在要选择的构件一侧，按住鼠标左键对角拖拽光标以绘制矩形边界的选择范围框。当从左至右拖拽光标绘制的是“实线范围框”，此时被范围框全部包围的构件才能选中；当从右至左拖拽光标绘制的是“虚线范围框”，此时被完全包围或与范围框边界相交的构件均可被选中，如图2-46所示。

（3）特性选择

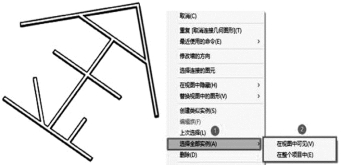

选中多个构件后，但是状态栏过滤器，就可以在过滤器中看到选中的构件种类；此时鼠标左键单击构件，选中后；接着在构件上单击鼠标右键，选择“选择全部实例”命令，在项目或视图中选中某一族或族类型的所有实例。有公共端点的构件，在其构件上单击鼠标右键，接着单击“选择连接的族”，这样就能一起选中这些同端点链接族，如图2-47所示。

图2-46　框选

图2-47　特性选择

2.构件编辑

如图2-48 所示，在修改面板中，Revit 包含有“修改”“移动”“复制”“镜像”“旋转”等对构件进行编辑和修改操作命令。

移动值（MV）：将一个或多个构件从一个位置移动到另一个位置。移动的时候，可以选择构件上某点或某线来移动，也可以在空白处随意移动。

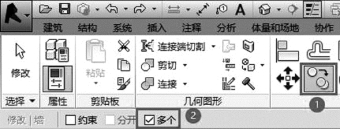

复制（CO）：复制一个或多个选定的构件，并生成副本。选择构件，复制时，选项栏如图2-49所示。勾选“多个”选项实现连续复制构件。

(www.daowen.com)

图2-48　构件编辑面板

图2-49　关联选项栏

阵列复制（AR）：创建一个或多个相同构件的线性阵列或半径阵列。在构件中使用[阵列]命令，可以方便地控制阵列构件的数量和间距，如百叶窗的百叶数量和间距。阵列后的构件可以选择自动成组，如果要修改阵列后的构件，需对构件进行解组，然后才能对成组构件进行修改。

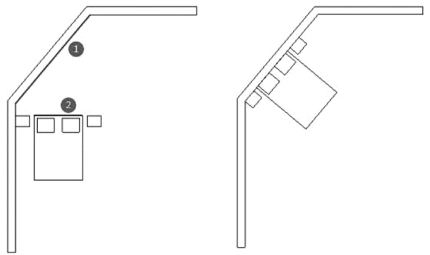

对齐（AL）：将一个或多个族与选定位置对齐，如图2-50 所示。使用对齐命令前，要点击选择对齐的目标位置，然后再点击选择要移动的构件，这样构件就会自动对齐至目标位置。对齐命令可以以构件或者参照平面为目标位置，在选择墙为目标构件时，也可以在选项栏中指定目标参照墙的位置；要选中多个对象同时对齐至目标位置，勾选选项栏中的“多重对齐”命令即可。

图2-50　对齐操作

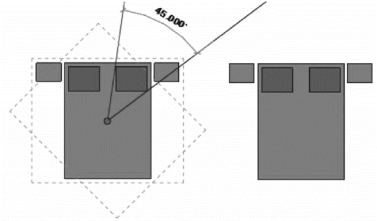

旋转（RO）：使构件绕指定轴进行旋转。旋转中心通常位于构件原点位置，如图2-51所示，按一下键盘上的空格键，就可以通过鼠标重新选定旋转中心的位置，接着选择起点旋转角边，然后再选择终点旋转角边，这样构件就旋转至需要的位置。如果在使用旋转命令时，点击选项栏中的“复制”命令，可在旋转的同时创建所选构件的副本，并且原始对象在原来的位置上保留着。

图2-51　旋转操作

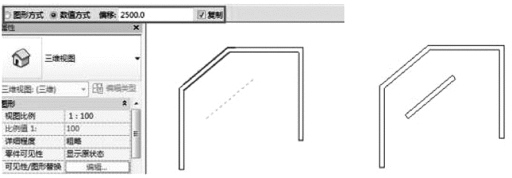

偏移（OF）：可以生成与所选择的模型线、详图线、墙及梁等构件进行复制或在与其长度垂直的方向移动至指定的距离。如图2-52所示，在选项栏中，可以通过拖拽图形方式或输入距离数值方式来进行偏移构件。如果不选择复制选项，原构件将生成偏移后删除（与移动命令类似）。

图2-52　偏移操作

镜像（MM）：以一条线作为轴，对所选构件执行镜像（反转其位置）。如图2-53 所示，可以拾取已有构件线作为镜像轴，也可以绘制临时轴线，作为镜像轴。在选项栏中，同样可以执行类似于复制命令。

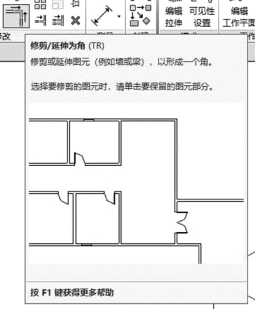

修剪和延伸（TR）：如图2-54 所示，修剪和延伸共有修剪/延伸为角、单个构件修剪和多个构件修剪等三个工具。

图2-53　镜像操作

如图2-54 所示，先选择修剪或延伸的目标位置，再选择要修剪或延伸的对象，就可以完成“修剪”和“延伸”命令。对于多个构件的修剪命令，在确定目标后，选中要修改的多个构件，这样构件就会延伸至所选择的目标位置。常用于墙、线、梁或支撑等构件的操作。当然对于MEP 中的管线，也同样适用。

拆分族（SL）：拆分工具有拆分构件和用间隙拆分两种使用方法，使用“拆分”工具，可将构件拆分为两个独立的部分，也可以删除两个点之间的线段，如果编辑墙，也可定义两面墙之间的间隙。

删除族（DE）：即将选定构件从模型中删除，与Delete命令的效果一样。

图2-54　修剪、延伸操作
