视图控制栏通常位于底部，对视图中的构件进行显示操作。视图控制栏按照从左至右的顺序分别是：视图比例、视图详细程度、视觉样式、打开/关闭日光路径、阴影、渲染（仅三维视图）、视图裁剪控制、视图显示控制选项。在Revit 中，采用独立视图窗口显示，因此，在视图中进行视图控制栏的调整，不会影响其他视图的设置，如图2-36所示。

图2-36　视图控制栏

（1）比例

操作模型尺寸与当前视图显示之间的关系通常使用视图比例实现。如图2-37 所示，点击视图控制栏“1∶100”按钮，在比例列表中选择相应的比例值就可以调整当前视图的比例。视图比例的调整与模型的实际尺寸无关，只会对当前视图中文字、尺寸标注等注释信息的相对大小有影响。在Revit中，用户可以对每个视图指定不同比例，也可以根据需要新建自定义视图比例。

图2-37　视图比例

（2）详细程度

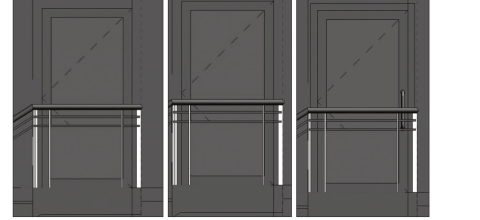

Revit包含有粗略、中等、精细三种视图详细程度。在Revit中的不同视图详细程度模式，族可以根据需要进行设置。如图2-38所示，门族从左到右分别设定“粗略”“中等”“精细”模式下显示。为满足出图的要求，Revit通常调整视图详细程度来控制同一族在不同状态下的显示。例如，在平面布置图中，窗只显示为四条线；但在窗安装大样中，平面视图中的窗就需要显示为真实的窗截面。

图2-38　视图详细程度

图2-39　视觉样式选项

（3）控制模型在视图中的显示方式，即为视觉样式。如图2-39 所示，Revit 包含有“线框”“隐藏线”“着色”“一致的颜色”“真实”“光线追踪”等六种显示视觉样式。显示效果逐渐增强，相应需要的系统内存就越来越大。线框或隐藏线模式下，可以显示一般平面或剖面施工图，这样系统消耗内存较小，项目运行较快。

效果最差但速度最快的一种显示模式，即为线框模式。构件将作遮挡计算，并且不显示族的材质颜色，即为“隐藏线”模式；对象材质定义中的“着色颜色”中定义的色彩，即为“着色”模式和“一致的颜色”模式，由光线设置显示族明暗关系，即为“着色模式”；构件不显示明暗关系，即为“一致的颜色”模式。

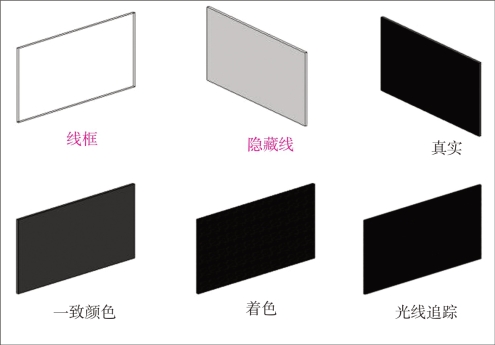

“真实”模式与材质设置的“外观”选项参数有关联，主要表示构件渲染时的材质纹理。视图中的模型进行实时渲染，效果最佳，但将消耗大量的计算机内存，即为光线追踪模式。如图2-40所示，在三维视图中，同一段墙体在六种不同模式下的相应显示。

（4）打开/关闭日光路径、打开/关闭阴影

在视图中，为增强模型的表现力，可以使用打开/关闭阴影命令显示模型的光照阴影。在日光路径里面的选项中，还可以对日光效果进行详细操作。

（5）裁剪视图、显示/隐藏裁剪区域

视图裁剪区域主要表现为视图中用于显示项目的范围，由是否启用裁剪及是否显示剪裁区域两个命令构成。通过单击按钮选择显示裁剪区域，接着启用裁剪按钮，使得视图剪裁功能开启，通过拖拽裁剪边界，调整裁剪视图的范围。裁剪后，裁剪框外的构件将隐藏起来。(www.daowen.com)

图2-40　不同模式的视觉样式

图2-41　隐藏族选项

（6）临时隔离/隐藏选项和显示隐藏的构件选项

在视图中，有时创建模型过程中需要临时隐藏部分构件，如图2-41所示。选择构件后，点击临时隐藏或隔离族（或族类别）命令，就会弹出隐藏或隔离族选项。分别对所选择的构件进行隐藏和隔离。其中，隐藏构件选项将隐藏所选构件；隔离构件选项将在视图中隐藏所有未被选定的构件。可以根据构件或类别（所有与被选择的构件对象属于同一类别的构件）的方式对构件的隐藏或隔离进行操作。

当关闭项目后，重新打开项目时被隐藏的构件将恢复显示，即为临时隐藏构件。视图中临时隐藏或隔离构件后，视图边框将显示为蓝色。此时，点击隐藏或隔离族命令，就可以选择“重设临时隐藏/隔离”选项恢复被隐藏的构件。或选择“将隐藏/隔离应用到视图”选项，此时视图周边蓝色边框消失，将永久隐藏不可见族，即族将不再显示。

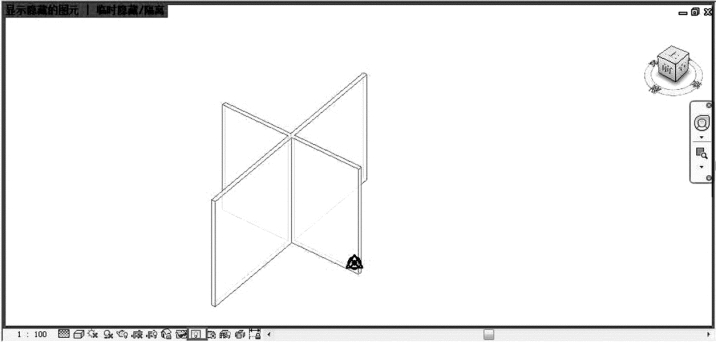

需要查看项目中隐藏的构件，如图2-42所示。点击视图控制栏中显示隐藏的构件命令，Revit将会出现彩色边框，被隐藏的构件就会显示为亮蓝色。

图2-42　查看项目中隐藏的族

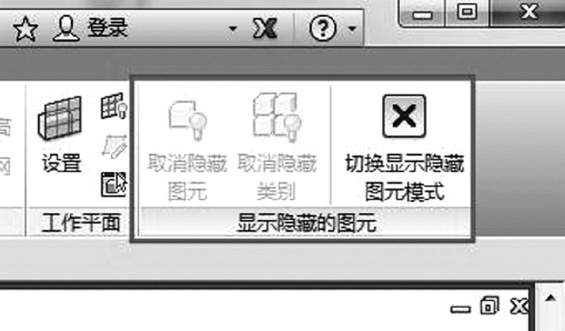

如图2-43所示，要恢复构件在视图中的显示，点击选择被隐藏的构件，单击“显示隐藏的族”→“取消隐藏族”选项就可以了。注意：构件恢复显示后，必须点击“切换显示隐藏族模式”按钮或再次点击视图控制栏按钮回到正常的显示模式。

图2-43　恢复显示被隐藏的族

（7）显示/隐藏渲染对话框

点击显示/隐藏渲染对话框按钮，就可以打开渲染对话框，以便用户对渲染质量、光照等进行详细的操作。Revit 2016通常使用Mental Ray渲染器进行渲染。注意：仅在三维视图中才可使用。

（8）解锁/锁定三维视图

在锁定三维视图的情况下，就可以在三维视图中进行三维尺寸标注及添加文字注释信息。点击该命令就可以创建新的锁定三维视图。锁定的三维视图可以平移和缩放，但不能旋转。可以使用该方式创建三维详图大样。注意：仅在三维视图中才可使用。

（9）分析模型的可见性

结构族的分析线会显示一个临时视图模式，隐藏项目视图中的物理模型并仅显示分析模型类别，这是一种临时状态，并不会随项目一起保存，清除此选项则退出临时分析模型视图。
