对Revit视图进行平移、缩放等操作,可以使用鼠标、ViewCube和视图导航等。通过滚动鼠标可以对平面、立面或三维视图等视图进行缩放;按住鼠标中键并拖动实现视图的平移。通常在三维视图中,同时按住键盘“Shift”键和鼠标中键拖动鼠标,就可以对三维视图的进行旋转。注意,模型旋转仅在三维视图中有效。

在三维视图中,Revit 还可以使用ViewCube 对三维视图的进行控制。ViewCube 通常位于屏幕右上方,如图2-31所示。与ViewCube的面、顶点或边对应的是模型的各立面、等轴测视图等。对ViewCube下方的圆环指南针进行鼠标左键按住并拖拽操作,就可以调整三维视图的方向,与同时按住键盘“Shift”键和鼠标中键并拖拽的效果相似。

图2-31 ViewCube

Revit中的“导航栏”工具条可以灵活地对视图进行缩放,如图2-32所示。通常情况下,导航栏位于ViewCube下方。导航栏在任意视图中都可以实现对视图操作。

图2-32 “导航栏”工具

导航栏主要提供视图平移查看工具和视图缩放工具这两类工具。全导航控制盘控制模式可以通过单击导航栏中上方第一个圆盘图标进入,如图2-33所示。导航控制盘会随鼠标指针的变动而变动。全导航盘中提供“缩放”“平移”“动态观察(视图旋转)”等命令,移动鼠标指针至导航盘中的相应命令的位置,按住左键不动即可执行其操作。

图2-33 全导航控制盘(www.daowen.com)

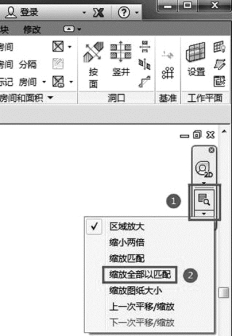

导航栏中包含的另一个命令即为“缩放”工具,点击缩放工具下拉列表,就可以选择Revit提供的缩放选项,如图2-34 所示。“区域放大”为最常使用的缩放工具,操作该命令时,用户可以绘制任意的范围窗口区域,相应的将该区域范围内的构件调整到充满视口显示。

图2-34 全导航控制盘

“缩放全部以匹配”选项可以随时使用,可以实现缩放显示当前视图中的全部族。在Revit 2016中,双击鼠标中键,就可以执行该操作。

鼠标单击下拉箭头,选择下拉列表中的缩放模式,就可以进行缩放。

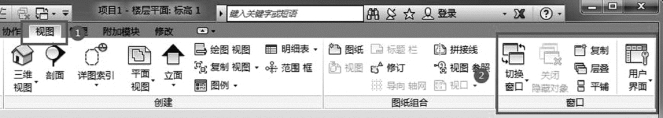

当然除了进行缩放、平移、旋转视口外,还能对视图窗口实现控制。如前所述,切换项目浏览器中的视图时,Revit就可以创建新的视图窗口。而且也可以对已打开的视图窗口进行操作,如图2-35所示。在“视图”选项卡“窗口”面板中包含有“平铺”“切换窗口”“关闭隐藏对象”等操作命令。

“平铺”,即在视图区域可以同时看到已打开的所有视图,各窗口将自动调整其合适的大小。在视图中频繁的进行切换时,Revit中就会打开非常多的视图。这些已经打开视图占用大量的计算机内存,造成计算机系统运行负担增加。“关闭隐藏对象”命令可以关闭所有隐藏的视图,节省项目消耗计算机系统的内存。注意:在平铺、层叠视图模式下不能使用“关闭隐藏对象”工具。“切换窗口”命令多用于已打开的视图窗口间的切换。

图2-35 窗口操作命令
