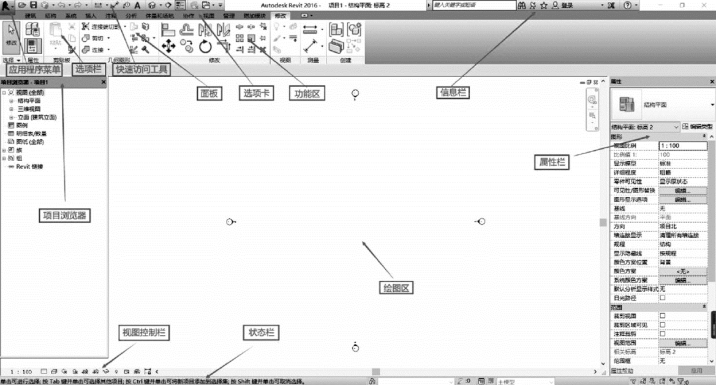

Revit使用了Ribbon界面，用户可以根据自己的需求调整界面布局。例如，功能区有四种显示设置，可以根据需要选择其中之一。还可以同时平铺若干个项目视图，或调整项目浏览器的默认位置。项目编辑模式下的界面如图2-6所示。

图2-6　Revit工作界面

1. 应用程序菜单

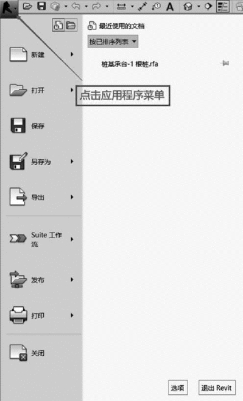

单击应用程序菜单左上角按钮就可以打开应用程序菜单列表，如图2-7所示。

应用程序菜单按钮与传统界面下的“文件”菜单类似，可以在此菜单下执行包括“新建”“保存”“打印”“退出Revit”等功能模块。在应用程序菜单中，可以单击各菜单右侧的箭头符号查看对应菜单项的展开选择项，然后再根据需要单击列表中的选项执行相应的操作。

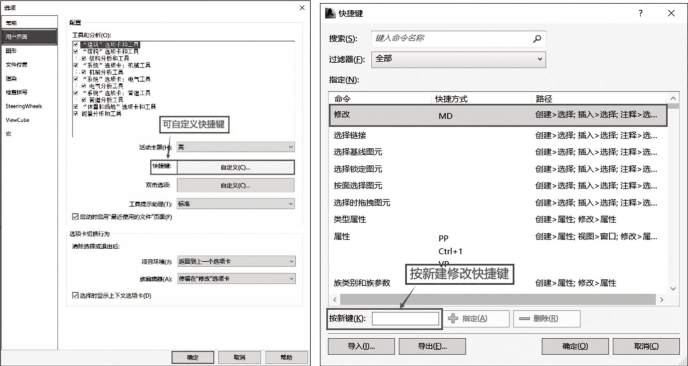

单击应用程序菜单对话框右下角的“选项”按钮，打开“选项”对话框。如图2-8 所示，在“用户界面”选项中，用户可以自定义出现在功能区域的选项卡命令，并可以自定义快捷键。

2.功能区

功能区提供了创建模型项目时所需要的全部工具模块。功能区如图2-9 所示。功能区主要模块由选项卡、工具面板和工具组成。

图2-7　应用程序菜单

图2-8　自定义快捷键

图2-9　功能区

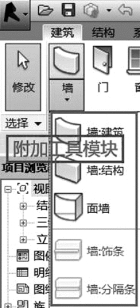

根据需求单击工具可以执行相应的命令，进入绘制或编辑界面。例如，要使用“门”工具，将显示为“建筑”→“构件”→“门”。如果同一个工具图标中包含有其他工具或命令，则会在工具图标下方有下拉箭头，单击该箭头，可以使用附加的相应工具模块。与之相似，如果在工具面板中包含有未显示的工具，会在面板名称位置存在有下拉箭头。图2-10 所示为墙中包含的附加工具模块。

Revit 按照工具模块的性质和用途，分别排布在不同的面板中。如图2-11所示，如果显示有与面板中工具相关的设置选项，则会在面板名称栏中存在斜向箭头设置按钮。单击该箭头就可以打开对应的对话框，对工具进行详细的通用操作。

图2-10　附加工具菜单

图2-11　工具设置选项

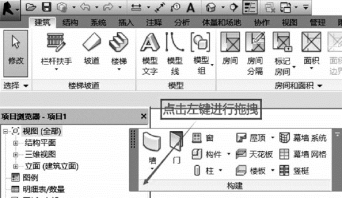

鼠标左键按住并拖动可以将工具面板拖拽到功能区上其他任意位置，使之成为浮动面板。移动鼠标移至面板之上，浮动面板右上角显示控制柄时，如图2-12 所示，单击“将面板返回到功能区”符号即可将浮动面板重新返回工作区域。注意工具面板仅能返回其原来所在的选项卡中。

图2-12　面板返回到功能区按钮

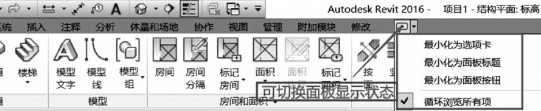

Revit包含有三种不同的单击功能区面板显示状态。单击选项卡右侧的功能区显示切换符号，可以将显示完整的功能区、最小化到面板平铺、最小化到选项卡状态等功能区视图循环切换。如图2-13所示，为最小化到面板平铺时功能区的显示状态。

图2-13　功能区状态切换按钮

3. 快速访问工具栏

除了在功能区域内单击工具或命令外，Revit还包含有快速访问工具栏，便于执行常用的命令。快速访问栏提供了“打开”“保存”“撤销”“恢复”“切换窗口”“三维视图”“同步并修改设置”“定义快速访问工具栏”等默认项目。

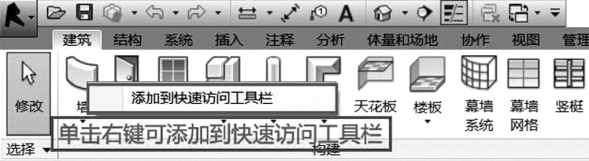

用户可以根据需要调整快速访问栏中的工具内容，也可以根据个人的需要重新排列顺序。例如，在快速访问栏中添加墙工具，如图2-14 所示，右键单击功能区“墙”工具，在弹出的快捷菜单中单击“添加到快速访问工具栏”即可以将墙及其附加工具添加到快速访问栏中。使用类似的方式，在快速访问栏中右键单击任意工具，单击“从快速访问栏中删除”，可以将工具从快速访问栏中移除。

图2-14　添加到快速访问工具栏(www.daowen.com)

快速访问工具栏位于在功能区下方。在快速访问工具栏上选择“自定义快速访问工具栏”下拉菜单“在功能区下方显示”，如图2-15所示。

图2-15　自定义快速访问工具栏

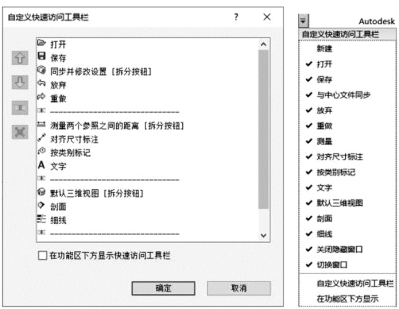

选择“自定义快速访问工具栏”的下拉菜单，在列表里单击“自定义快速访问栏”选项，将显示出“自定义快速访问工具栏”对话框。编辑该对话框，可以重新调整快速访问栏中的工具显示顺序，并根据需求添加分隔线。选择该对话框中的“在功能区下方显示快速访问工具栏”选项也可以调整快速访问栏的位置。

4.选项栏

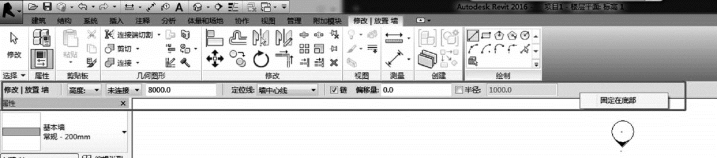

选项栏通常位于功能区下方，用于显示当前正在执行操作的参数设置。选项栏的内容与AutoCAD的命令提示行类似，其内容会因所执行的工具或所选族的不同而不同。如图2-16所示，使用墙工具时，选项栏的包含的参数设置。

用户可以自定义选项栏的位置，如将选项栏移动到绘图区域的底部，在选项栏上单击鼠标右键，然后选择“固定在底部”选项即可。

图2-16　选项栏

5.项目浏览器

项目浏览器主要用于显示和管理当前项目中包括的所有信息。提供了项目中所有视图、明细表、图纸、族、组、链接的Revit模型等项目资源。Revit按逻辑层次关系排布这些项目资源，方便用户管理使用。可以展开和折叠各分支的内容。如图2-17 所示，为项目浏览器中包含的项目内容。在Revit 中进行项目设计时，最常用的操作就是利用项目浏览器在各视图中切换。

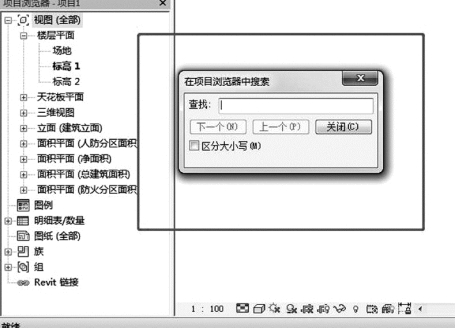

在Revit 2016中，在项目浏览器对话框中可以在任意栏目名称上单击鼠标右键，在显示出右键菜单中单击“搜索”选项，打开“在项目浏览器中搜索”对话框，如图2-18 所示。在项目浏览器中，可以使用该对话框对视图、族及族类型名称等内容进行查找定位。

图2-17　项目浏览器

图2-18　“在项目浏览器中搜索”对话框

6.属性栏

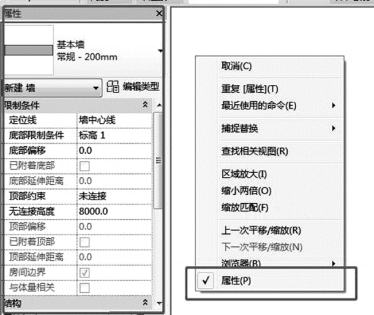

“属性”对话框可以检查和调整用来表述Revit 中族实例属性的参数。属性对话框各部分的功能如图2-19所示。

图2-19　“属性”面板

按键盘快捷键“Ctrl+1”或“PP”，在任何情况下均可打开或关闭属性面板。在绘图区域中单击鼠标右键，在显示的快捷菜单对话框中单击“属性”选项将其打开。可以将该选项板固定到Revit窗口的两侧，也可以将其放在绘图区域的任意位置成为浮动面板。

当选中族时，属性面板将表示当前所选择对象的实例属性；如果未选择任何族，则选项板上将表示活动视图的属性。

7.绘图区域

Revit的绘图区域显示当前项目的楼层平面视图以及图纸和明细表视图。当切换至新视图时，将会在绘图区域创建新的视图窗口，同时保留着已打开的其他视图。如图2-20所示，单击“视图”→“窗口”“平铺”或“层叠”工具，就可以操作已打开视图排列方式为平铺、层叠等。

图2-20　视图排列方式

通常情况下，绘图区域的背景颜色为白色。可以在应用程序菜单的“选项”对话框“图形”选项卡中，设置视图的绘图区域背景颜色为黑色。

8.视图控制栏

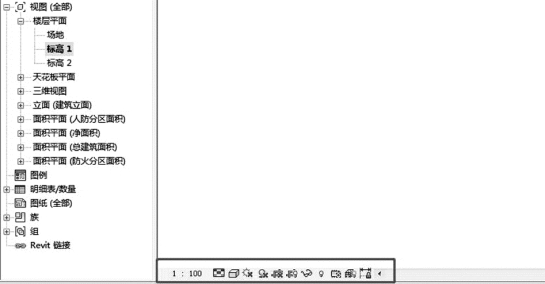

在楼层平面视图和三维视图中，绘图区域的各视图窗口底部存在有视图控制栏，如图2-21所示。

图2-21　视图控制栏

使用视图控制栏，可以便捷使用调整当前视图的功能，包括以下功能选项：比例、详细程度、视觉样式、打开/关闭日光路径、打开/关闭阴影、显示/隐藏渲染对话框、裁剪视图、显示/隐藏裁剪区域、解锁/锁定三维视图、临时隔离/隐藏、显示隐藏的族、分析模型的可见性。将在下一节详细介绍视图控制栏的使用。
