1.基本术语

Revit 属于BIM 工具中的建模工具，结合实际工程项目，Revit 软件中出现了新的术语，分别为：项目、对象类别、族、族类型、族实例、参数化及项目样板等。

（1）项目

在Revit中，项目即为Revit的模型保存格式文件。该文件中包含了工程中所有的模型信息和其他工程信息，如材质、造价、数量等，还可以包括设计中生成的各种图纸和视图，项目以“.rvt”的数据格式保存。

与AutoCAD类似，低版本软件的文件可以在高版本中打开，但无法在更低版本软件中打开。

（2）对象类别

Revit 中的轴网、墙、尺寸标注、文字注释等，均以对象类别的方式进行自动归类和管理。Revit 按照对象类别进行细分管理。例如，模型图元类别包括墙、楼梯、楼板等；注释类别包括门窗标记、尺寸标注、轴网、文字等。

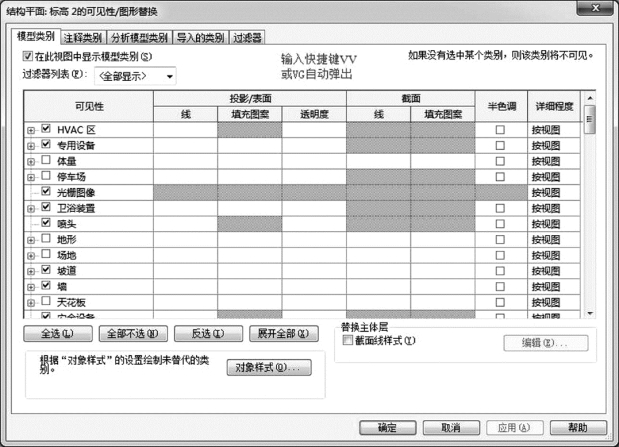

在项目任意视图中通过按键盘默认快捷键VV或VG，将打开“可见性图形替换”对话框，如图2-1 所示，在该对话框中可以查看Revit包含的详细类别名称。

（3）族

Revit的项目是由墙、门、窗、楼板、楼梯等一系列基本图元“堆积”而成的，这些基本的图元称之为族。其中文字、尺寸标注等单个对象也称之为族。

在Revit中，根据创建来源可将族分为：

图2-1　可见性/图形替换

①可载入族

可载入族是指单独保存为族“.rfa”格式的独立族文件，且可以随时载入到项目中的族。例如门、窗、结构柱、卫浴装置等。Revit提供了族样板文件，允许用户自定义族。

②系统族

系统族，即仅能利用系统提供的默认参数进行定义，不能作为单个族文件载入或创建。例如墙、天花板、屋顶、楼板、标高、轴网、尺寸标注等。系统族中定义的族类型可以使用“项目传递”功能在不同的项目之间进行传递。

③内建族

由用户在项目中创建的族称为内建族。内建族仅能在本项目中使用，即不能保存为单独的“rfa”格式的族文件，也不能通过“项目传递”功能将其传递给其他项目。

（4）类型和实例

当然除了内建族外，每一个族都对应着一个或多个类型，用来表达不同的对象特性。例如，相对结构柱来说，可以根据创建不同的族类型，表达不同的类型和材质等。而在项目中创建的每个实际结构柱图元，则称为该类型的独立实例。同一类型的所有实例均具备相同的参数及类型属性，而同一类型的不同实例，可以设置完全不同的实例参数。类型属性的修改会影响该类型族的所有实例，当修改实例属性时，仅仅会影响所被选择的实例。要修改某个实例具有不同的类型表达，要为该族重新创建族类型。

（5）参数化

Revit 的基本特性就是“参数化”。在Revit 中，各模型图元之间的相对关系，称为“参数化”；例如，相对距离、共线、共面及相切等几何特征。Revit的系统会自动记录这些构件间的特征值和相对联系，因此可以实现模型间的自动协调和变更管理，例如，当指定窗底部边缘距离相对于标高距离为1000，当改变标高时，Revit会自动随着标高调整窗的位置，以保证变更后窗底部边缘距离相当于标高仍为1000。可以在创建模型时创建构件间参数化关系，当然可以由Revit自动创建，也可以由用户根据需要手动创建。

（6）项目样板(www.daowen.com)

Revit工作的基础是项目样板。在项目样板中，对新建项目的所有默认设置进行了预设，包括长度单位、轴网、标高、构件类型及标注样式等。在项目创建过程中，为项目提供默认预设工作环境的项目样板允许用户在项目中自定义和调整这些预设的默认设置。

2.族

族，即构成项目的基础图元。在项目中，各族主要起三种作用：

（1）基准族可定义项目的定位信息。例如，轴网、标高、参照线及参照平面都是基准族。

（2）模型族可以表达建筑的实际三维几何图形。它们可以在模型的相关视图中显示。例如，墙、窗、门和屋顶是模型族。

（3）视图专有族只显示在放置这些族的视图中。可协助对模型进行描述或归档。例如，尺寸标注、标记和详图构件都是视图专有族。

而模型族可以分为以下两种类型：

（1）主体（或主体族）通常在构造场地进行构建。例如，墙和楼板是主体。

（2）在建筑模型中，构件是其他类型的族。例如，门、窗和橱柜是模型构件。

视图专有族可分为两种类型：

（1）对模型信息提取并在图纸上以标记文字的方式表达名称、特性，称为标注。例如，注释族就有尺寸标注、标记和注释记号等。当模型进行修改时，这些注释族将会随着模型的变化而自动调整。

（2）在特定视图中，需要提供与建筑模型有关的详细信息，称为详图。例如，详图线、填充区域和详图构件等。这类族相当于绘制AutoCAD中的图块，不会根据模型的变化而自动调整。

3.文件格式

（1）在Revit中，其中有四种基本文件格式

①rte格式

项目样板文件格式。包括项目单位、标注样式、文字样式、线型、线宽、线样式、导入/导出设置等内容。为规范设计或者避免重复设置，对于Revit自带的项目样板文件，可由用户需求及企业内部标准进行设置，保存成新的项目样板文件，以便于用户创建新的项目文件时调取。

②rvt格式

项目文件格式。包括项目全部的模型、注释、视图、图纸等内容。往往是根据项目样板文件（.rte）来创建项目文件，创建完成后保存为rvt文件。

③rft格式

可载入族的样板文件格式。创建不同种类的族需要选择不同的样板文件。

④rfa格式

可载入族的文件格式。用户根据项目需要创建项目的族文件，以便在项目中载入使用。

（2）支持的其他文件格式

在项目设计、管理阶段，用户往往会采用多种设计、管理工具来实现自己的目的，为了能够实现软件间的协同工作，Revit 提供了“导入”“链接”“导出”工具，可以支持CAD、FBX、IFC、gbXML 等多种文件格式。用户可以根据需要进行有选择的导入和导出，如图2-2所示。
