1.剖面图的形成

剖面图指房屋的垂直剖面图。它是假想用一个正立投影面或侧立投影面的平行面将建筑剖切开，移去剖切平面与观察者之间的部分，将剩下的部分按照正投影的原理投射到与剖切平面平行的投影面上，得到的图称为剖面图（图1-13所示）。通常情况，建筑长方向为正立面，用侧立投影面的平行面进行剖切得到的剖面图称为横剖面图：用正立投影面的平行面进行剖切得到的剖面图称为纵剖切面。

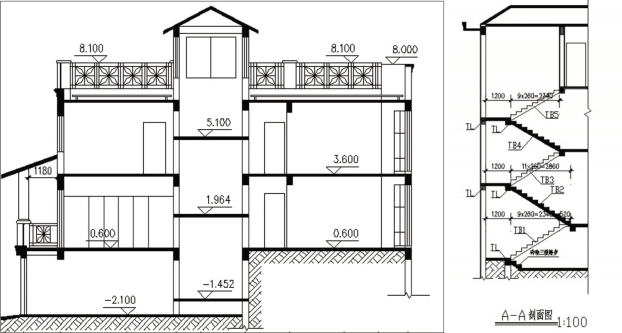

图1-13　剖面图

2.剖面图的识读

①结合底层平面图阅读，对应剖面图与平面图的相互关系，建立起房屋内部的空间概念；

②结合建筑设计总说明、材料及装修览表阅读，查阅地面、楼面、墙面、顶棚的装修做法；

③查阅各部位的高度。应注意的是阳台、厨房、卫生间与同楼层地面的关系；

④结合建筑平面图和总说明及装修一览表阅读，了解屋面坡度、防水、女儿墙泛水及屋面保温隔热的做法等。

3.剖面图的绘制

根据模型进行剖切计算生成剖面图是BIM软件的长项，但仍需补充调整。参考以下手工绘制剖面图的方法对自动生成的剖面图进行完善。

一般是在绘制好平面图及立面图的基础上再绘制剖面图，采用相同的比例，基本步骤如下：

①按比例画出定位线和分层线，内容有室内外地坪线、楼层分格线、墙体轴线，如图1-14所示；(www.daowen.com)

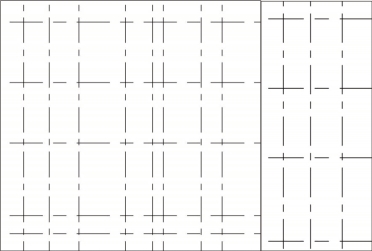

图1-14　按比例画出定位线和分层线

②画出门窗洞口位置、楼梯、屋面板厚度等，如图1-15所示；

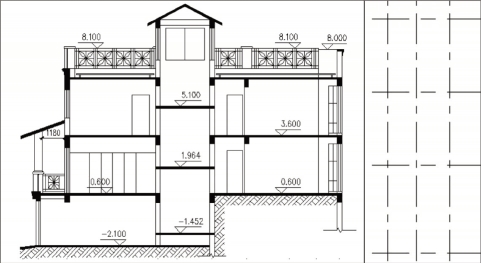

图1-15　画出门窗洞口位置

③按门窗扇、窗台、雨棚、阳台等细部，如图1-16所示；

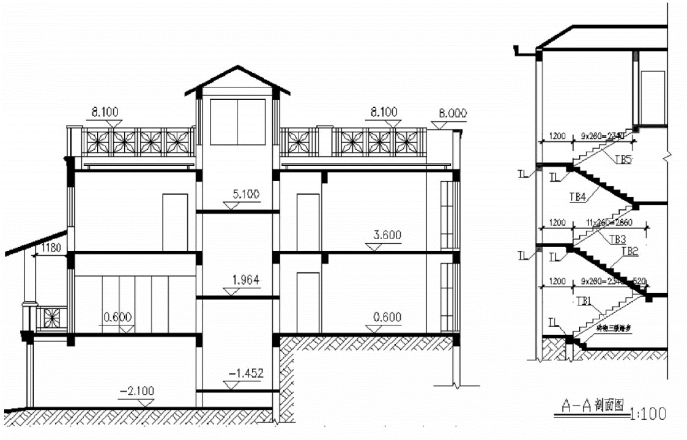

图1-16　门窗、窗台、雨棚、阳台等细部

④按规定标注尺寸、标高、屋面坡度、散水坡度、索引符号、轴线编号等各种符号标志，如图1-17所示；

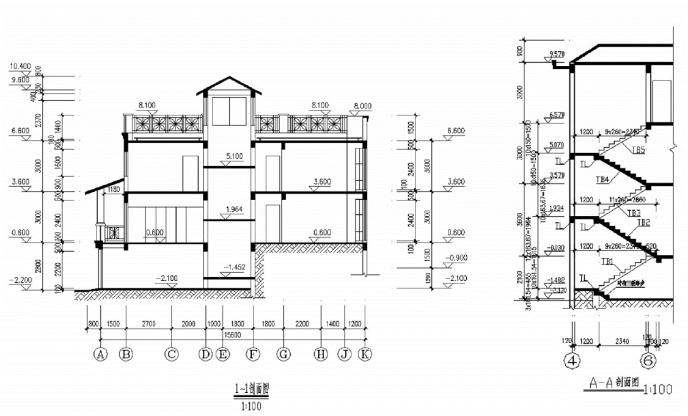

图1-17　标注尺寸与注释

⑤加深加粗图线并注写必要的数字、文字说明。
