1.立面图的形成

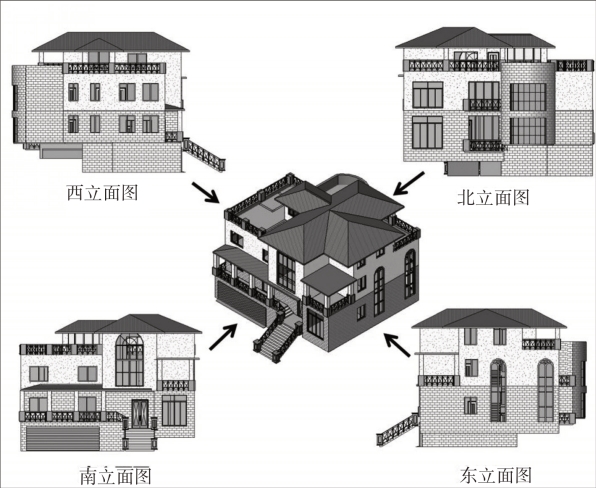

一般建筑物都有前后左右四个面，用平行于建筑某外墙面的平面作为投影面，用正投影的原理所得的建筑投影图，称为立面图（图1-9）。房屋有多个立面，命名方式也有多种。①按轴线命名：有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称，如①～⑥轴立面图等；②按朝向：无定位轴线的建筑物，可按平面图各面的朝向确定名称，如北立面图、东立面图、西立面图、南立面图等；③按主次命名：将反映出房屋外貌特征或主要出入口的一面称为正立面图，与之对称的为背立面图、侧立面图等。

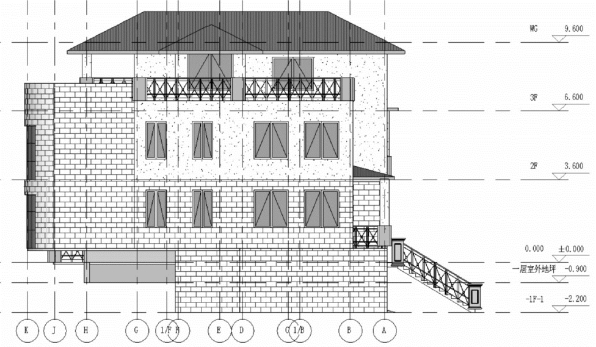

图1-9　立面图的组成

2.立面图的识读

①查阅立面图与平面图的关系，这样才能建立起立体感，加深对平面图、立面图的理解；

②了解建筑物的外部形状；

③查阅建筑物各部位的标高及相应的尺寸；

④结合材料及装修一览表，查阅外墙各细部的装修做法，如窗台、窗檐、阳台、雨篷、勒脚等；

⑤其他，结合相关的图，查阅外墙面、门窗、玻璃等的施工要求。

3.立面图的绘制

BIM 软件可通过投影计算生成立面图，但一般达不到施工图的要求。以下介绍传统立面图绘制方法供修改立面图使用。(www.daowen.com)

一般做法是在绘制好平面图的基础上，对应平面图来绘制立面图。绘制方法大体同平面图，其步骤如下：

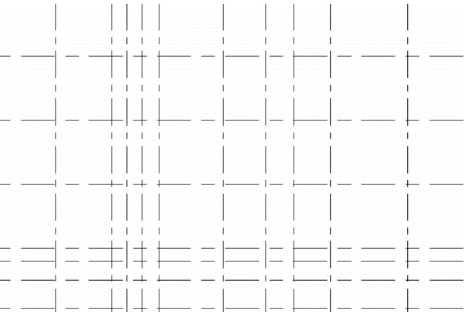

①画定位轴线、外轮廓线和室内外地坪线、楼面屋面层高线，如图1-10所示；

图1-10　画定位轴线、外轮廓线

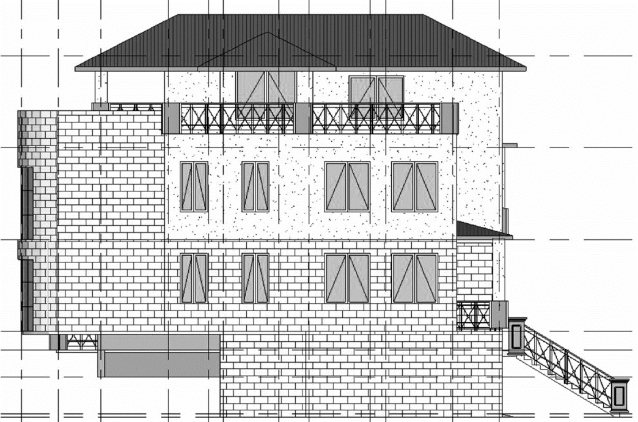

②画门、窗洞位置、雨棚、台阶、窗台等轮廓线，如图1-11所示；

图1-11　画门、窗洞位置、雨棚

③画标高符号、轴线编号等其他各种符号标志，如图1-12所示；

图1-12　标高符号、轴线编号

④加深加粗粗线图，注写文字和数字，使图面更清晰。
