1.平面图的形成

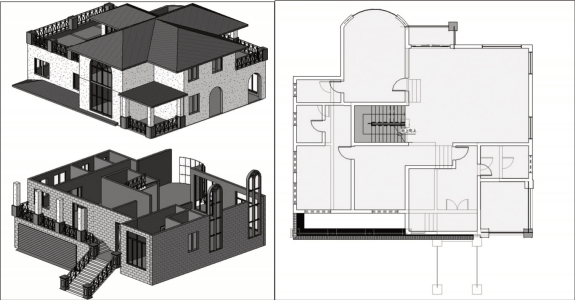

假想用一个水平剖切平面,沿其门窗洞口将建筑物剖切开,移去剖切平面及以上部分将余下部分按正投影的原理,投射在水平投影面上所得的图即为建筑平面图,如图1-3所示。他主要反映房屋的平面形状。大小和房间布置,墙(或柱)的位置、厚度和材料,门窗的位置、开启方向等。
图1-3 平面图的组成
沿底层门窗洞口剖切得到的平面图为底层平面图,沿二层门窗洞口剖切得到的为二层平面图。在多、高层建筑中,一般中间儿层剖切后的图形是一致的,就只需要画一个平面图作为代表层,这个代表层的平面图称为标准层平面图。沿顶层门窗洞口剖切得到的平面图称为顶层平面图。将建筑物直接从上往下做投影得到的平面图称为屋顶平面图。对于较简单的建筑可以不画出。
2.平面图的识读
(1)底层平面图的识读
一般底层平面图的内容最全面,所以阅读建筑平面图,首先要读懂底层平面图。以图1-4为例识读底层平面图的基本步骤如下:
①查阅建筑物的朝向、形状、主要房间的布置、疏散通道及相互关系。从底层平面图中的指北针可以看出该建筑面朝东南方向,主入口设在⑦~⑨轴,进主大门是一门厅,一层设客厅、餐厅、茶艺室、卧室、厨房、卫生间等;
②复核建筑各部位尺寸,即将细部尺寸加起来看是否等于轴线尺寸,再将轴线尺寸和两端轴线外墙厚的尺寸加起来看是否等于总尺寸;
③查阅各部位的标高。查阅标高时主要查阅房间、卫生间、楼梯间、阳台和室外地面等位置处的标高;
④核对门窗尺寸及樘数。核对方法是查看图中实际需要的数量和门窗表中的数量是否一致;
⑤查阅附属设施的平面位置。如卫生间的洗涤槽、厕所间的蹲位、小便槽的平面布置等;
⑥阅读文字说明,查阅对施工及材料的要求,主要结合建筑设计总说明查阅。
(2)识读其他各层平面图注意事项
①查阅各房间的布置是否同底层平面图一样;
②查明墙身厚度是否同底层平面图一样;
③查阅门窗是否和底层平面图一样;
④采用的建筑材料是否同底层平面图一样。
(3)识读屋顶平面图注意事项(www.daowen.com)
①屋面的排水方向、排水坡度及排水分区;
②结合相关详图,搞清分格缝、女儿墙及高出屋面部分的防水、泛水做法。

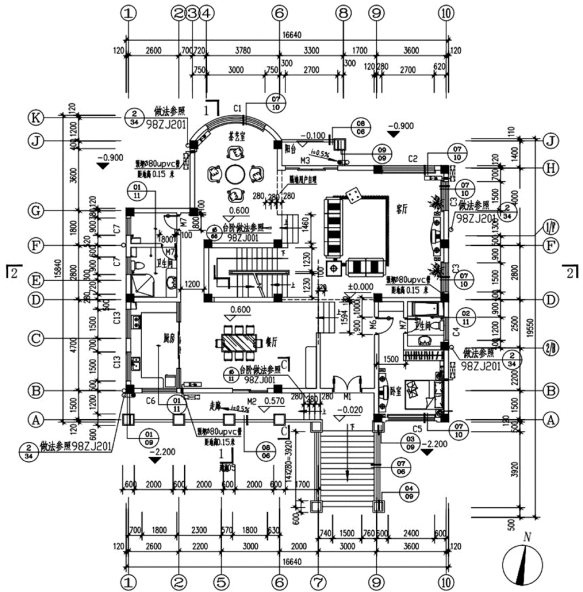

图1-4 首层平面图
3.平面图的绘制
BIM 软件自动生成的施工图和手工绘制的有一定的差异,需要二次加工修改。下面介绍传统二维绘图方式,为完善BIM施工图作参照。
①选比例定图幅进行图面布置;

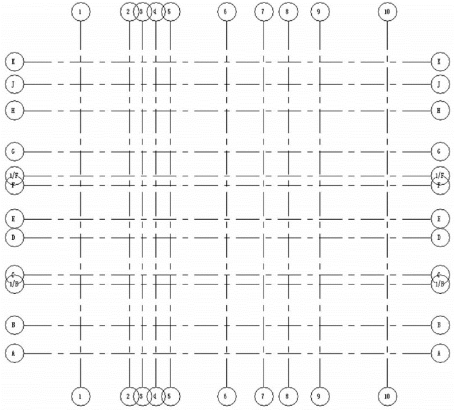

②画出定位轴线,如图1-5所示;
图1-5 画定位轴线

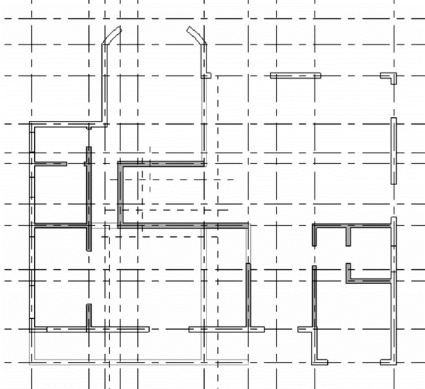

③画出柱、墙身线、门、窗洞口位置,如图1-6所示;
图1-6 画墙、柱和门窗洞

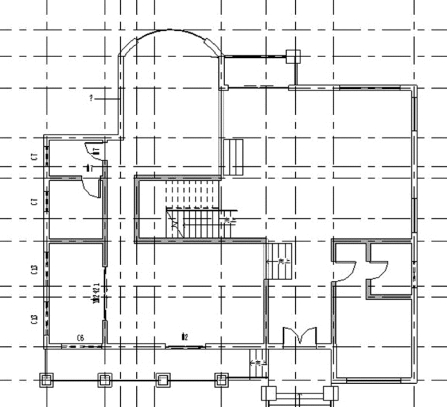

④画门窗、楼梯、台阶、散水、卫生设备等,如图1-7所示;
图1-7 画门窗、楼梯、台阶

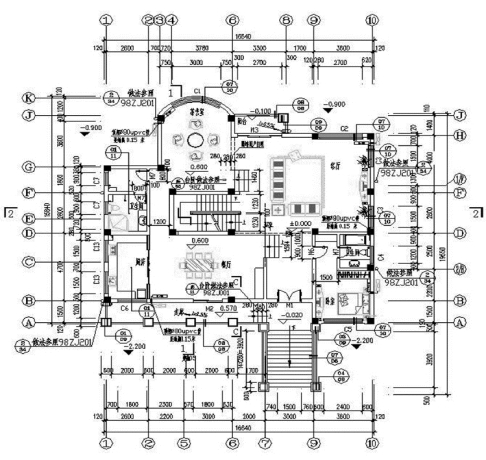

⑤画尺寸线、标高符号和其他各种符号标志,如图1-8所示;
图1-8 画尺寸线、标高符号
⑥加深加粗图线,注写数字和说明。
