红外辐射板的覆盖范围和投射距离与辐射板的功率、副载波通道的数量、辐射板的布局及数量、红外接收机输出的信噪比S/N)要求等密切相关。

1.红外传输系统信噪比的最重要的决定因素是音频输出的语音清晰度和音质

测试表明,音频信号的电平至少要比噪声电平高40dB(100倍),才能获得满意的音质和语音清晰度。

1)同一辐射源,提高信噪比,意味着有效作用距离的减小,如图6-52a所示。

2)同一辐射源,在相同信噪比条件下,通道数越多,有效作用距离越小,如图6-52c所示。

3)在相同的信噪比和相同的通道数条件下,辐射板越多、辐射功率越大,有效作用距离也越大,如图6-52b所示。

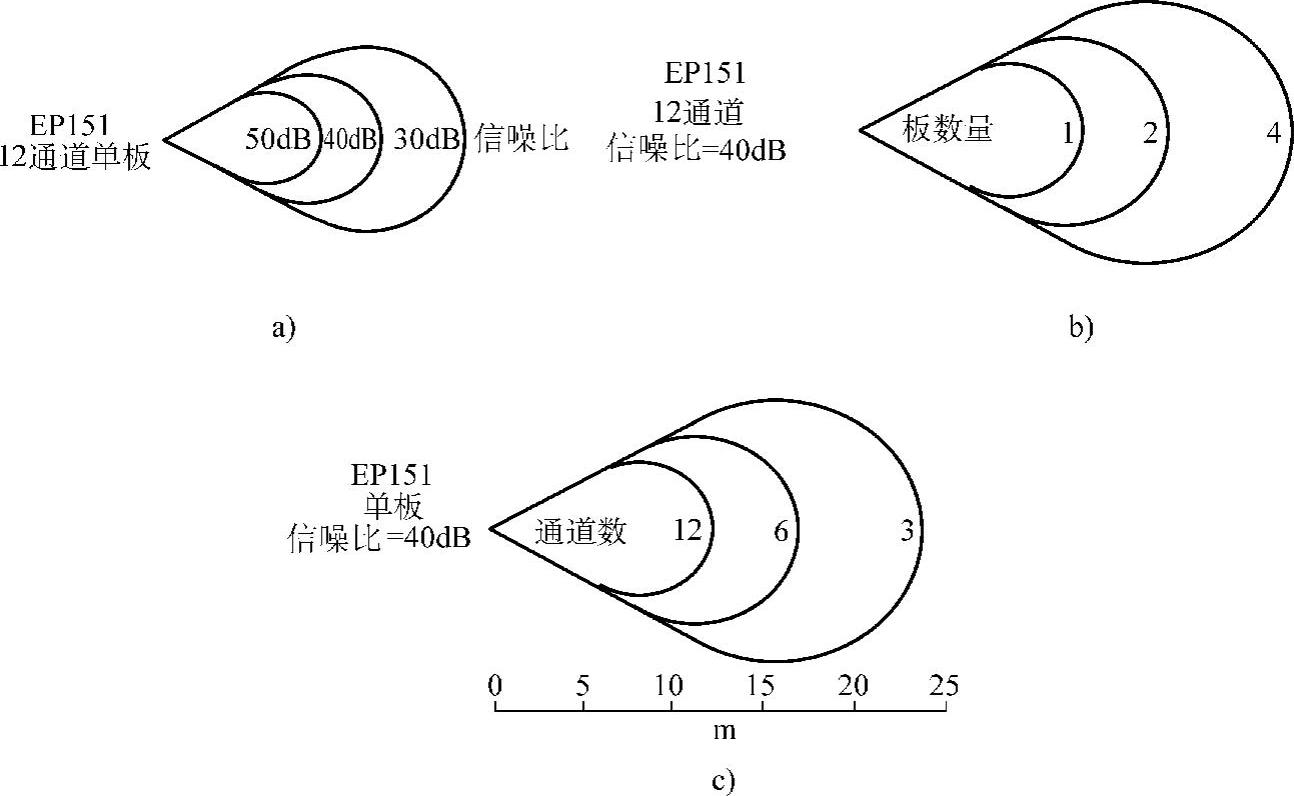

图6-52 信噪比、辐射板数量和通道数量对覆盖区的影响

a)最大作用距离与信噪比的关系 b)辐射板数量与最大作用距离的关系 c)通道数量与最大作用距离的关系

2.红外辐射板的安装角与覆盖区面积的关系

图6-53是红外辐射板的红外波束在不同安装角和安装高度时与地面覆盖区面积的关系。

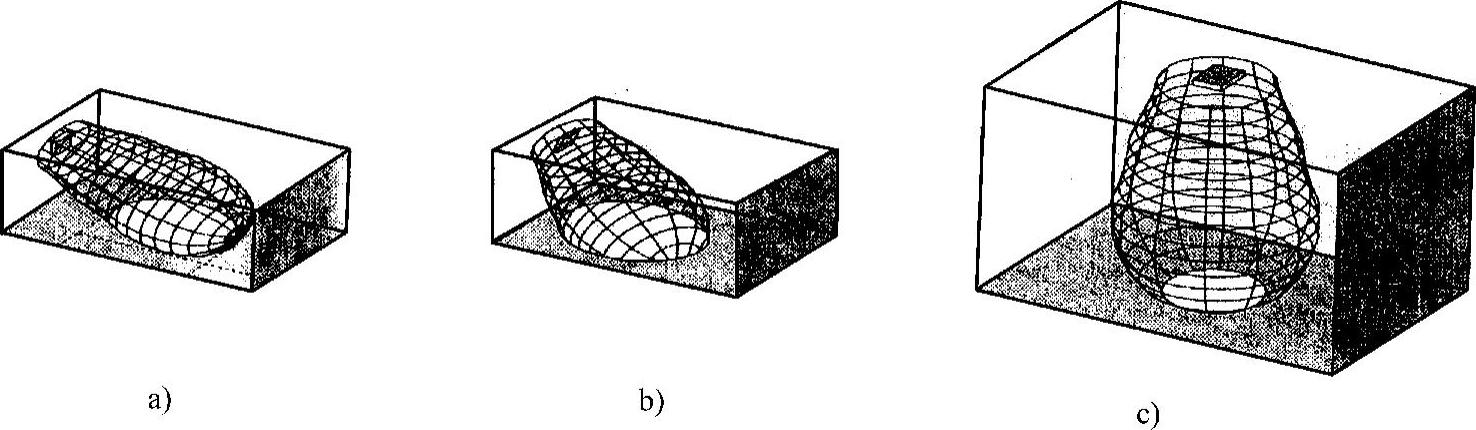

图6-53红外辐射板不同安装角和安装高度的地面覆盖区面积

a)15°安装角 b)45°安装角 c)90°安装角

(1)合理设计增大红外线有效覆盖范围的辐射板布置。图6-54a是方形会场的红外覆盖图;图6-54b是听众和主席台会场的红外覆盖图;图6-54c是具有楼厅会场的红外覆盖图。

(2)减少日光照射、荧光灯等离子电视等设备对红外同传系统的干扰。为减少日光照射、荧光灯和等离子电视等设备对红外同传系统可能造成的干扰(增加系统噪声),安装红外辐射板时应尽量满足以下几点(见图6-55):

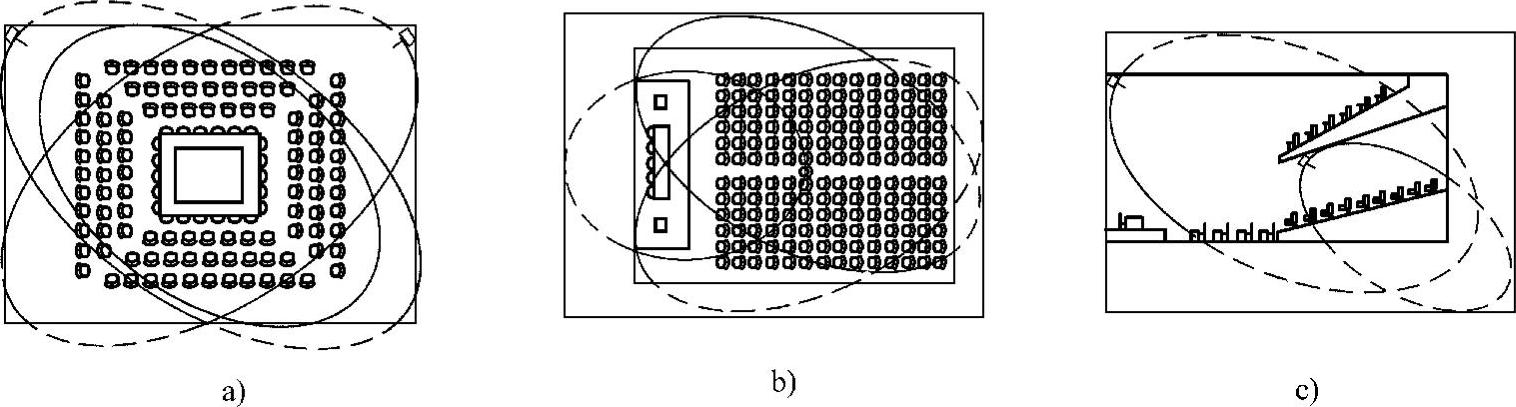

图6-54 各种会场红外辐射板的布置及范围图

a)方形会场的红外覆盖图 b)听众和主席台会场的红外覆盖图 c)具有楼厅会场的红外覆盖图

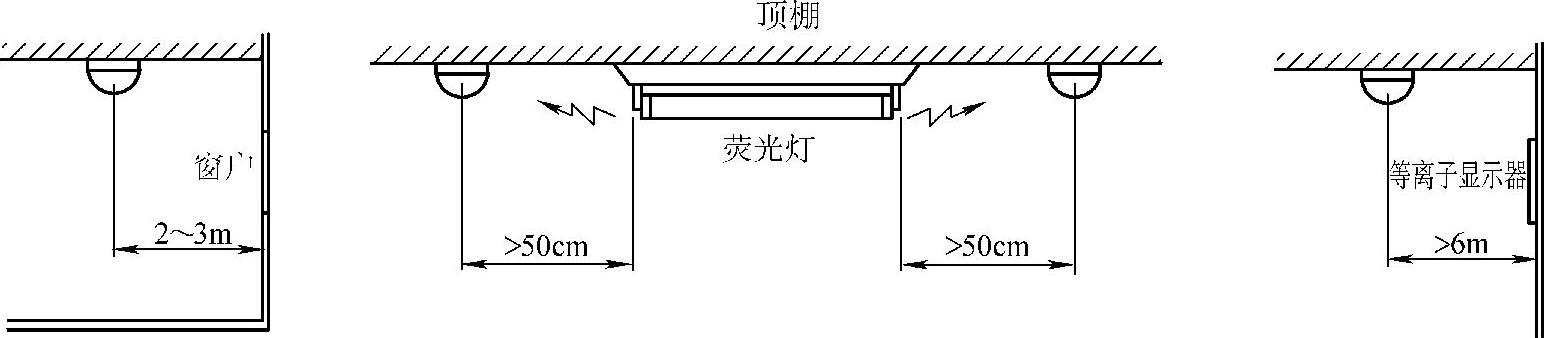

图6-55 红外辐射板安装时应远离日光照射、荧光灯和等离子电视机

1)红外辐射板和红外接收机应距离窗户至少2~3m,或采用遮光窗帘

2)红外辐射板应离开荧光灯至少50cm。

3)红外收发设备应离开等离子电视机、红外取暖设备至少6m以上。

4)红外收发设备应在直接视线内,中间无任何视线障碍物。

3.红外辐射板最少数量计算


式中,A为红外服务区面积,单位为m2S为单块辐射板的有效覆盖面积,计算如下:


式中,K为经验系数,在安装角为15°、安装高度低于2.5m、房间内红外光线吸收较少、环境灯光干扰很小的情况下,K值取0.3~0.4;P为红外辐射板的辐射功率,单位为W;Ch为辐射通道数;SR为红外接收机的接收灵敏度,单位为(W/m2Ch)。例如:服务面积A=100m2;红外辐射板的辐射功率P=25W;通道数Ch=4;接收机灵敏度SR=0.1W/m2Chk=0.4。

则红外辐射板的最少数量为
