智能数字会议系统（Intelligence digital conference network）是指数字化、智能化管理的会议系统。它提供从会议准备、会议进程管理、代表资料的收集和存储等一条龙服务功能。会议进程中使用的主要设备包括IC卡发卡器、门禁签到管理系统、数字会议系统、投票表决系统、同声传译系统、智能中央控制系统、扩声系统、大屏幕图像显示系统、自动跟踪摄像系统、计算机数据处理系统和系统操作软件等。

1.案例1：智能数字会议系统

（1）系统功能（见图6-30）。

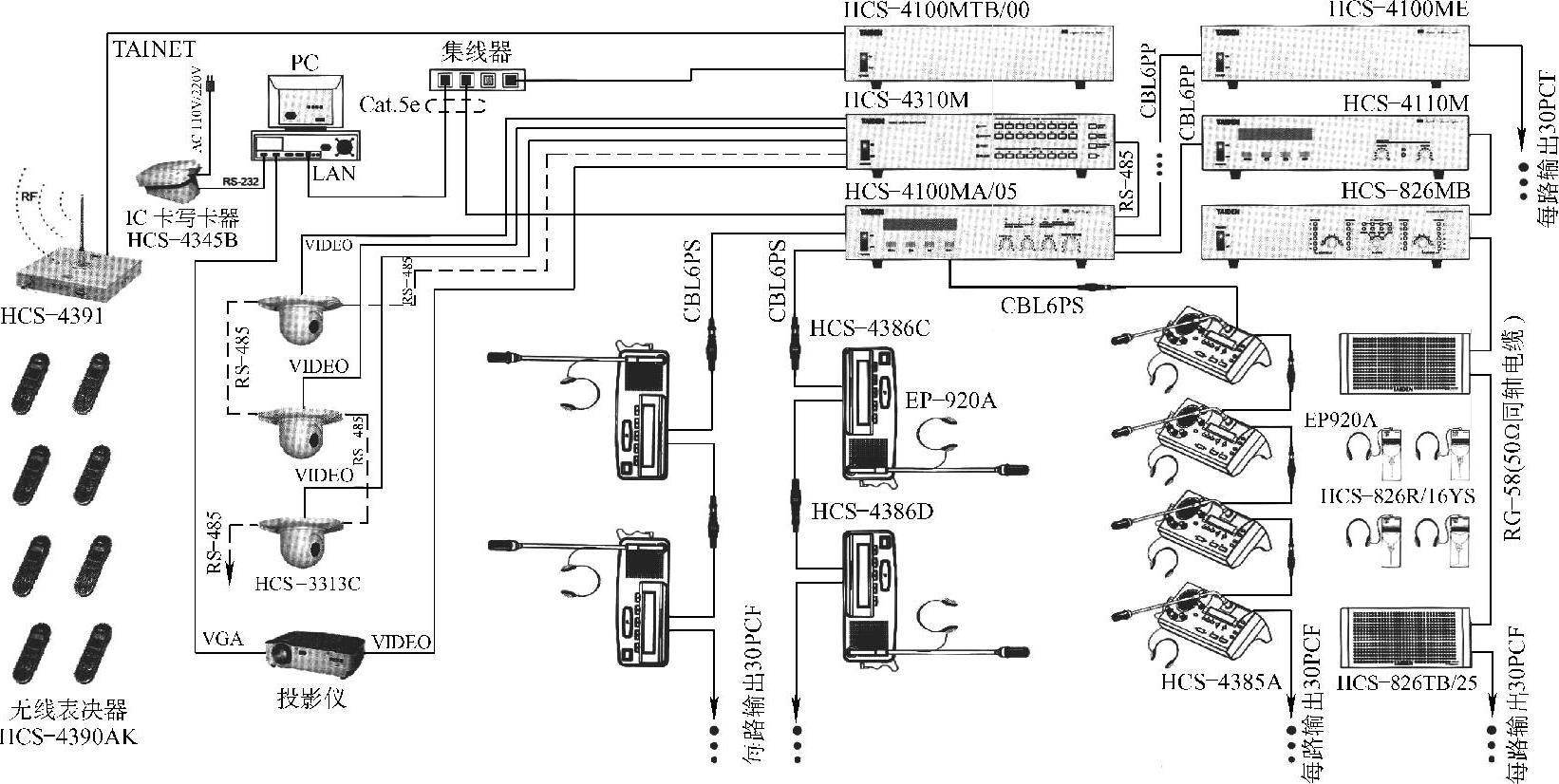

图6-30 具有发言、投票表决、同声传译（有线及红外）和自动跟踪拍摄的智能会议系统

1）会议发言管理功能。

2）有线及无线投票表决功能。

3）同声传译功能；最多可设置63+1（母语）种语言的同声传译。

4）摄像机自动跟踪拍摄功能。

5）大屏投影显示功能。

6）IC卡签到功能。

（2）系统设备主要技术性能。

1）HCS-4100MA/05会议控制主机。

①与控制计算机通过局域网连接，可实现会议系统远程控制、远程诊断和系统升级。

②可实现双机热备份，备份机自动切换。

③多个独立会议系统扩展成为更大的会议系统。

④可设置IP地址，在一条6芯网线上最多可双向传送64个语种或计算机信息。

⑤实施会议发言管理功能、投票表决功能（有线）和同声传译（有线）功能。

⑥6路会议单元输出端口，每路最多可连接30台会议单元（代表机和主席机），每台控制主机最多可支持6×30=180台会议单元（HCS-4386D）。

2）HCS-4110M8通道模拟音频输出器。D-A转换，8通道模拟音频输出，供扩声系统、模拟录音、红外同声传译和监听耳机使用。

3）HCS-4100MTB/00无线投票表决控制机。

①与主控计算机通过TCP/IP网络协议连接控制，内设IP地址。

②与HCS-4391表决发射机和HCS-4390AK无线投票表决单元连用，最多可使用10000个无线投票表决单元。

4）HCS-826TB多通道红外发射主机。

①有4通道/8通道/16通道模拟音频输入。两台发射机级联，最多可传送32种语种。

②采用2～6MHz频分割（FDM）多路副载频调制技术。

③与HCS-826TB红外发射板连接，产生15W/25W/35W多种红外线发射功率。

④15W的最大有效作用距离为30m、±22°辐射角。

25W的最大有效作用距离为50m、±22°辐射角。

35W的最大有效作用距离为96m、±22°辐射角。

⑤与HCS-826R（4～32通道）红外接收机配套使用。(www.daowen.com)

5）摄像机自动跟踪拍摄系统。

①自动拍摄系统由摄像机、HCS-4310M/HCS-4311M音/视频/VGA矩阵切换台组成。

HCS-4310M：16×8视频切换矩阵，可与计算机及中控系统连接，实现摄像机自动跟踪。

②HCS-4311M：8×4视频矩阵、4×1VGA矩阵和6×1音频矩阵。可与计算机及中控系统连接，实现摄像机自动跟踪拍摄。

6）HCS-4100ME会议扩展主控机。每台HCS-4100MA会议控制主机最多可连接180台会议单元。需连接更多会议单元时可采用HCS-4100ME扩展主控机。每台扩展主控机最多可连接180台会议单元。

2.案例2：采用中央控制系统的智能数字会议系统

（1）系统功能（见图6-31）。

1）具有会议管理和投票表决（有线）等数字会议的全部功能。

2）可实行摄像机自动跟踪拍摄。

3）大屏幕图像和数据显示功能。

4）智能中央控制系统具有下列功能：

①8路红外发射口可对DVD、CD、MD和投影机等进行无线遥控。

②8路数字I/O控制口和4路继电器控制口可对环境灯光、扩声系统音量调节、投影幕收放和窗帘的开闭等进行遥控。

③可控制音/视频矩阵切换。

④可连接电源控制器、灯光控制器、无线收发器和墙面遥控等设备。

⑤无线触摸屏可实现所有功能的无线遥控。

（2）系统设备主要技术性能。

1）HCS-4100MC/05数字会议系统主控机（有表决功能），每台可连接180台会议单元。

2）HCS-4310M16×8视频切换矩阵，与计算机及中控系统连接，实现摄像机的自动跟踪。

3）HCS-6000MB/05智能中央控制系统。

①与数字会议系统主控机连接后，可集中控制发言管理和摄像机自动跟踪拍摄。

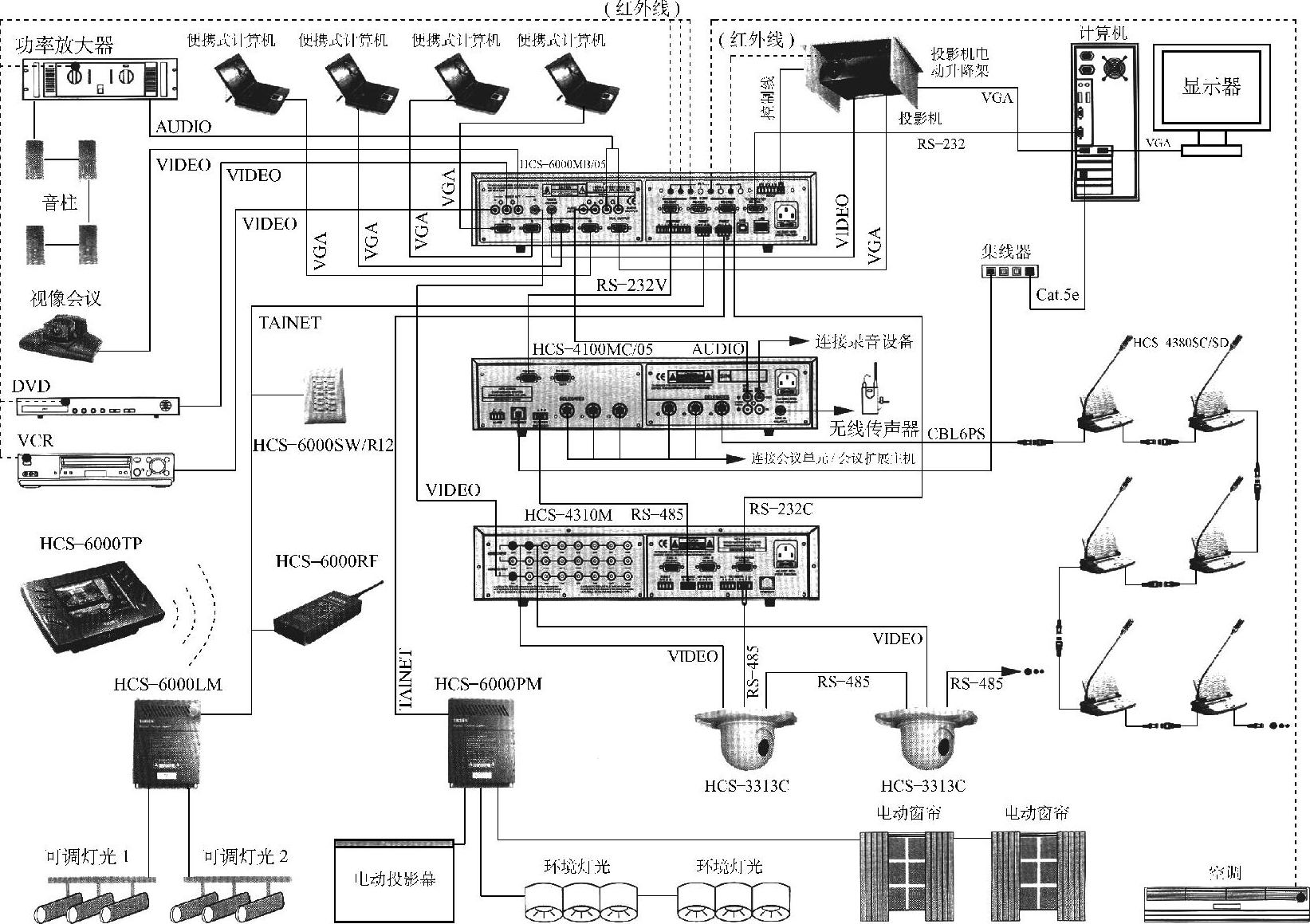

图6-31 具有智能中央控制系统的数字会议系统

②内置4×1VGA矩阵，可对4台计算机信号进行切换。

③内置4×1视频矩阵，可对DVD、摄像机和远程视频会议的视频图像信号进行切换。

④内置音量控制器，可对扩声系统实现音量调节。

⑤通过HCS-6000TP无线触摸屏和HCS-6000RF无线接收器对系统内各功能设备进行遥控；无线遥控的有效作用距离为100m。

⑥HCS-6000LM4路灯光控制器，遥控环境照明灯光。

⑦HCS-6000PM8路电源控制器，采用独立的网络协议控制8路独立电源开关。

⑧HCS-6000SW/R12路墙面控制开关（实行系统有线遥控）。
