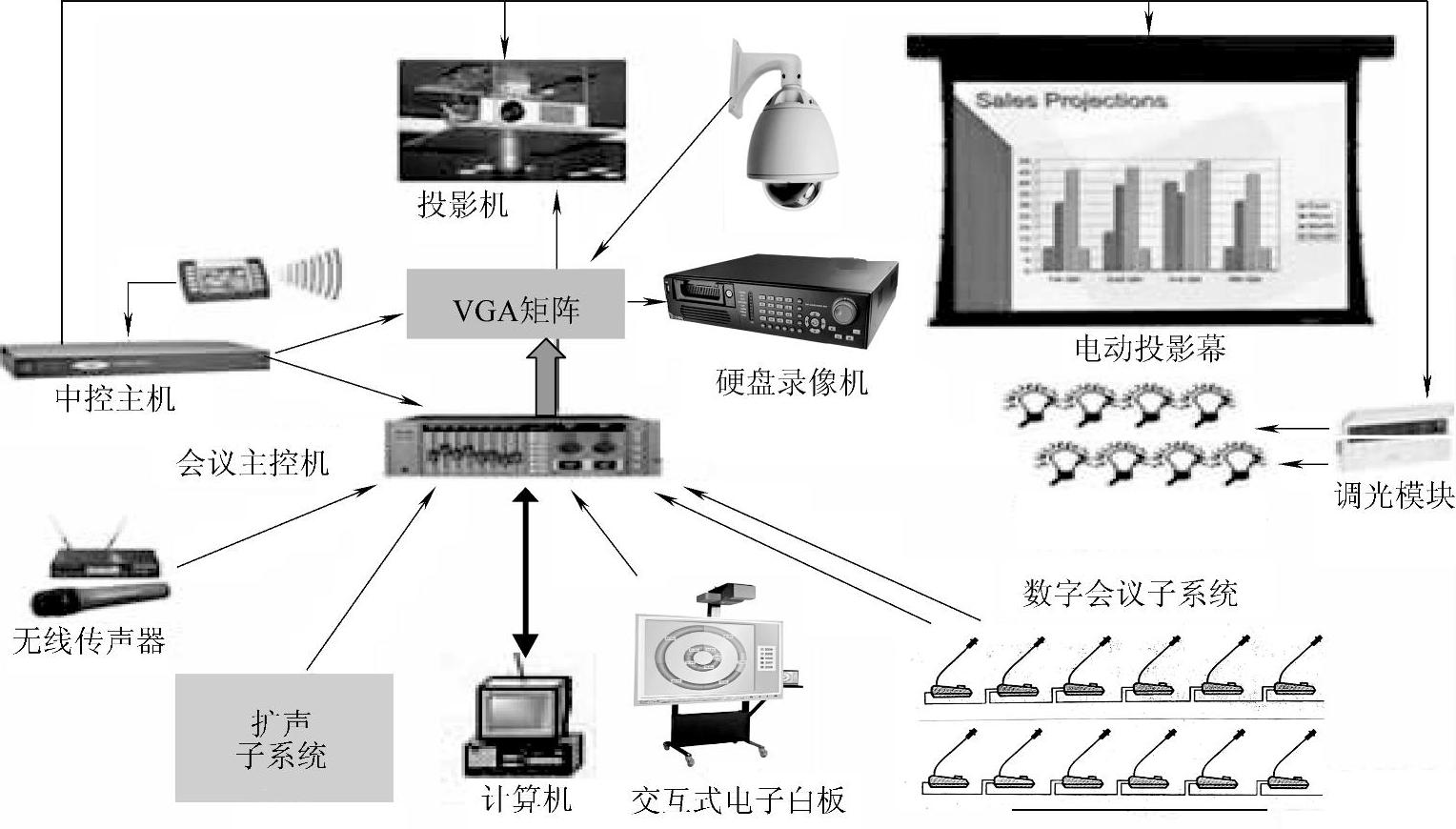

图6-1是多媒体数字会议系统组成示意图，由会议主控机（AV管理中心）、发言及同声传译系统（即数字会议子系统）、大屏幕显示系统、交互式电子白板（集显示、书写、批注、存储等功能于一体）、自动跟踪摄像系统、扩声系统、中央集中控制系统（简称中控系统）、智能环境灯光控制系统、网络接入系统等组成。

图6-1 多媒体数字会议系统组成示意图

1.会议主控机（AV管理中心）

会议主控机（AV管理中心）是多媒体数字会议系统的核心，通过计算机实现复杂的会议管理功能。控制和管理会议进程，控制会议子系统各功能设备及数据通道。

2.数字会议子系统

数字会议子系统是数字会议系统的主要功能设备，包括会议签到、发言讨论、同声传译、电子表决、视像跟踪、会议资料采集、存储和互传等各种功能设备。

3.多媒体投影显示系统

多媒体会议显示器有液晶显示屏、大屏幕投影机、交互式电子白板等。通过多媒体显示器可更直观地向与会者提供各种文档和图像资料，也可实时显示会议过程中的相关信息。信号源可以是计算机、影碟机、硬盘录像机、电子白板和会场摄像机。这些信号通过会议主控机及AV（VGA）矩阵设备，进行视频分配和切换显示。

4.扩声子系统

除20座小型会议室外，大中型会厅和新闻发布厅都需要有扩声系统。扩声子系统由无线传声器、调音台、数字处理器、功率放大器和扬声器组成，如图6-2所示。

图6-2 扩声子系统

5.自动跟踪摄像子系统(www.daowen.com)

自动跟踪摄像子系统包括摄像机、监视器、硬盘录像机。对会议发言人和会场进行实时跟踪采集、大屏显示和录制，可以把部分信号送到译员室，提高译员翻译的准确性。摄像机应具有声像联动功能，可自动追踪会场内正在使用的会议传声器，将发言者摄入画面。

6.中央集中控制子系统（简称中控机）

中央集中控制系统通过彩色无线触摸屏可在会场任何位置对数字会议系统的会议主控机、摄像机、大屏显示、液晶显示屏升降、扩声系统、投票表决、会议厅灯光控制和电动窗帘等各种设备进行全方位的遥控操作；会议主席用无线触摸屏可直接操控视频会议的整个进程，无需借助管理中心技术人员的帮助。

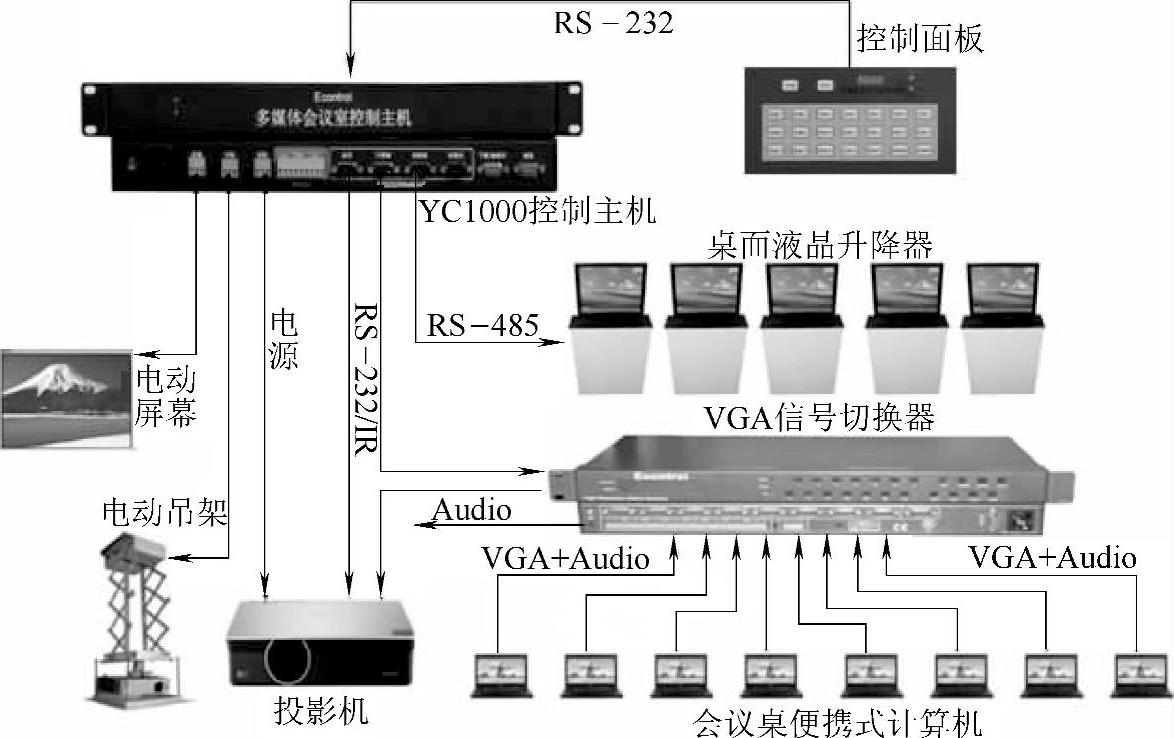

中央集中控制子系统由中控主机、计算机和无线触摸屏组成，如图6-3所示。

图6-3 中央集中控制子系统

7.网络接入子系统

网络接入子系统以局域网和互联网为运行环境，通过网络交换机（Switch）连接主会场和各分会场，实现局部和广域范围的多点数字会议功能，支持电子白板互动、数据和图像文件互传。

8.智能环境灯光控制子系统

在会议进程的各个阶段，如签到、讨论发言（启用大屏幕显示设备）、会议休息、投票表决等各环节，会场各区域均有不同亮度和色调要求。智能环境照明系统可按相关情景预设程序，自动调节会场照明情景，达到良好的会议效果。

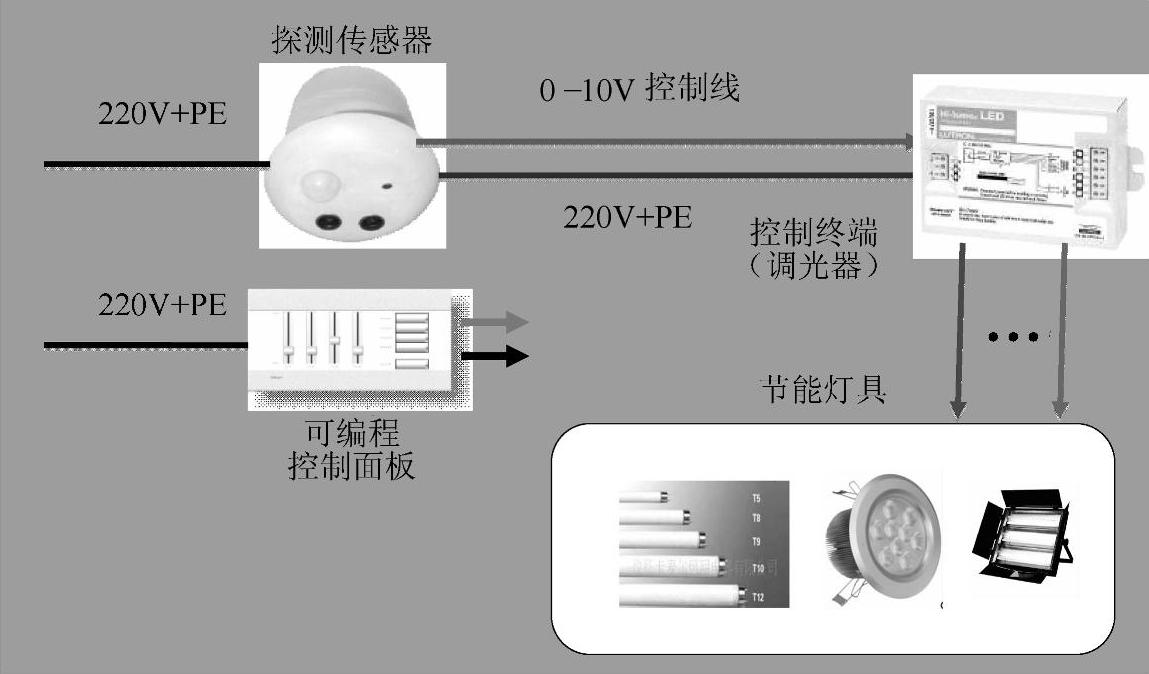

智能环境灯光控制子系统由智能探测器或可编程控制面板、控制终端（调光器）、控制数据传输网和节能灯具（包含点灯驱动器）组成，如图6-4所示。

图6-4 智能环境灯光控制子系统
