楼宇自控系统作为大楼内的一个重要组成系统,虽然系统的功能设计已经比较成熟和完善,但在系统实施过程中,由于接口问题导致系统最终功能时常会发生丢项、甩项等事情。
接口问题牵扯的面比较多,涉及工程实施中的暖通、给水排水、变配电等多个专业,因此在工程前期,明确工作界面的划分和接口要求,非常必要,具体如下:
1)明确各方的责任及工作内容,避免出现问题时互相推卸责任。
2)确保系统实现设计的全部功能,避免漏项或重复,浪费资金。
1.电控箱的接口要求
1)设备运行(开关)状态信号应由接触器的无源辅助触点引出(此接点为无源常开接点)。
2)设备故障报警信号均应由热保护继电器的无源辅助触点引出。
3)相关设备的控制箱内应设置手/自动转换开关,开关为无源常开接点。
4)自控系统提供AC24V电源;在楼宇启/停控制回路中加装AC24V继电器,控制设备启/停。
5)楼宇自控系统电源要求:所有与楼宇自控系统相关设备的配电盘和机柜应为楼宇自控系统留出自控系统电源接线端子(相线、零线、地线),供给楼宇自控系统使用的电源应取自同一相(比如A相),以及为楼宇自控系统留出接线端子排(如设备运行状态、故障报警、设备启/停、手/自动转换开关等),并在接线端子排上清晰标明统一的识别编号。
6)提供给楼宇自控系统的无源接点的引线应单独捆扎,做好与强电隔离的工作。

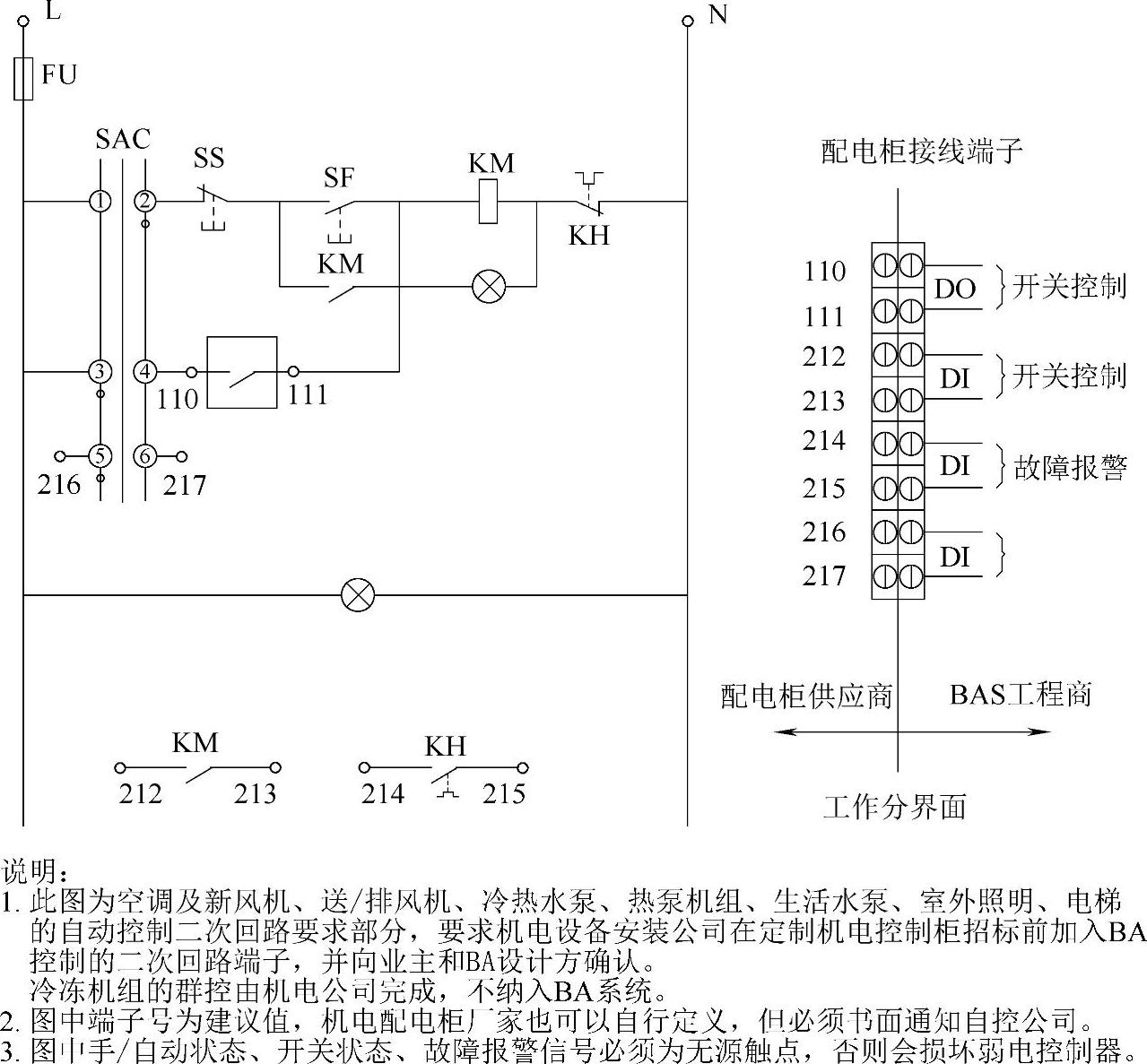

图5-27是电控箱的接口标志。
图5-27 电控箱的接口标志
2.电梯的接口要求
1)电梯上、下行状态的监测信号和故障报警信号,均应从无源触点引出至接线端子排;并在接线端子排上清晰标明统一的识别编号。
2)电梯厂商应提供并安装电梯轿厢内摄像机至电梯中继箱的随行视频电缆SYV-75-5,并做好屏蔽,以防视频信号被干扰。
3)电梯厂商应提供并安装电梯轿厢摄像机至电梯中继箱的随行AC24V电源线RVV3×1.0。
4)随行视频电缆、电源线长度以现场实际情况为准,电梯轿厢内视频电缆、电源线预留2m,电梯中继箱内视频电缆、电源线预留10m。
5)电梯厂商应全力配合弱电系统施工单位完成电梯摄像机系统的安装,电梯与楼宇自控系统的接通等。
3.变配电系统接口要求
变配电监测系统分为高压配电柜和低压配电柜两部分,有普通型配电柜和智能型配电柜。本项目采用干接点方式实现对变配电系统的监测。
(1)变压器温度监测接口。
1)变压器厂家应在变压器的适当位置安装监测变压器温度传感器(由变压器厂家提供),并把传感器的输出信号连接至楼宇自控系统的端子排。
2)提供变压器超温报警信号,此信号为无源干接点(常开),并把超温报警信号引至楼宇自控系统的接线端子排。(www.daowen.com)
(2)高、低压侧电流、功率因数和用电量监测。在高、低压配电柜总开关的下口安装母线式电流互感器,将电流互感器的二次侧引线接入楼宇自控端子排。为便于设备维修,此端子排应设有专用短连片连接并正确编号。
在总开关的上口将三相电压、功率因数和用电量监测信号正确编号后引至楼宇自控系统的端排。
(3)高压侧电压监测。厂家应把高压测量信号正确编号后引至楼宇自控系统的端子排。
(4)主开关状态监测。将主开关的辅助接点常开信号正确编号后引至楼宇自控系统的端子排。
4.冷水机组的接口要求
冷水机组的接口方式有三种。一种是干接点方式,另一种是采用RS-232串口通信方式,还有一种是采用OPC(OLE for Process Control)网络通信方式。
干接点方式实现起来比较简单和可靠,不足之处是采集的信息点比较少;采用网络通信方式可以克服干接点方式信息点较少的不足,但实现起来比较难,受通信协议不同和产品厂家是否开放接口等因素的制约。
采用干接点方式的接口要求说明如下:
1)为自控系统提供冷水机组的运行(开关)状态信号,此信号接点应为无源常开接点,引至楼宇自控系统接线端子排。
2)为自控系统提供冷水机组的故障报警信号,此信号接点应为无源常开接点,引至楼宇自控系统接线端子排。
3)为自控系统提供冷水机组的手/自动状态信号,此信号接点应为无源常开接点,引至楼宇自控系统接线端子排。
4)为自控系统提供控制冷水机组启/停接点信号,并引至自控系统接线端子排,楼宇自控系统可以输出常开接点信号或AC24V电源,用于控制冷水机组启/停。
5.风阀及水阀要求
风阀截面积为1.5~3m2时,建议选用一台风阀执行器驱动。风阀截面积更大时则需要选用组合阀;组合阀可由多台执行器并联运行,应提供相应的执行器驱动主轴。
6.楼宇自控系统的供电电源
楼宇自控系统的供电电源包括:中央控制室设备电源、现场DDC控制器电源和部分传感器及风阀执行器电源。
为保证系统安全运行的可靠性,楼宇自控系统所用的电源,必须全部取自同一相电源,如现场DDC全部取自A相的话,则中控室部分的设备也必须全部取自A相电源,且与系统集成的有关其他子系统也必须取自同一相电源。
(1)中央控制室设备电源。中央控制室的用电设备包括工作站、显示屏、打印机、楼宇自控系统专用不间断UPS等,由中控室电控箱供电。电控箱由弱电专业提出技术要求,强电专业负责设计、安装。
中央控制室需由专用供电回路供电,为提高用电可靠性,供电回路宜用一路供电,一路备用,末端自动切换的双回路供电方式。供电质量:电压波动不大于±10%、频率变化不大于±1Hz、波形失真率不大于20%。
(2)DDC现场控制器电源。DCC现场控制器的电源主要取自现场就近的强电控制箱。电源管线与其他监控信号的管线要单独分开,电控箱应为楼宇自控系统预留出电源端子排。
(3)传感器及执行器部分。传感器主要是指需要外部单独供电的传感器,如湿度传感器、压力传感器、室外温湿度传感器等;执行器主要是指风阀执行器与阀门执行器;传感器与执行器的电源取自楼宇自控系统现场的DDC配电盘。一般提供DC24V或AC24V电源。
7.系统接地
中央控制室的接地取自强电电控箱的接地端子;现场DDC控制器的接地取自现场强电控制箱的接地端子。系统接地电阻应小于1Ω。
