本工程采用了大量空调机组，根据空调机组功能的不同，监控的功能也有不同，具体的点数配置详见表5-6。监控内容如下：

1）送风机手/自动状态、运行状态、故障报警、启/停控制。

2）回风温湿度。

3）室内温湿度。

4）低温报警。

5）过滤器堵塞报警。

6）新、回风阀控制。

7）盘管电动水阀控制。

8）空气质量检测。

9）加湿阀控制。

监测风机手/自动转换状态：确认空调机组风机是否处于楼宇自控系统控制之下，同时可减少故障报警的误报率；

监测送风机压差状态：确认风机机械部分是否已正式投入运行，可区别机械部分与电气部分的故障报警；

过滤网淤塞报警：DDC控制器会监察过滤网两端的压差，当过滤网淤塞时，两端的压差有变化，超过设定值就以声光报警形式在操作站上显示，以提醒操作人员安排有关人员做检修工作。

调节新风/回风阀门：冬夏季节在保证满足空调空间新风量需求的前提下，尽量减少室外新风的引入，以达到充分节能的目的；在过渡季节，通过调节新风、回风阀门，充分利用室外新风，一方面可推迟使用冷/热水的时间达到节能的目的，另一方面可增加空调区域内人员的舒适感。图5-23是空调机组自控系统监控图。(www.daowen.com)

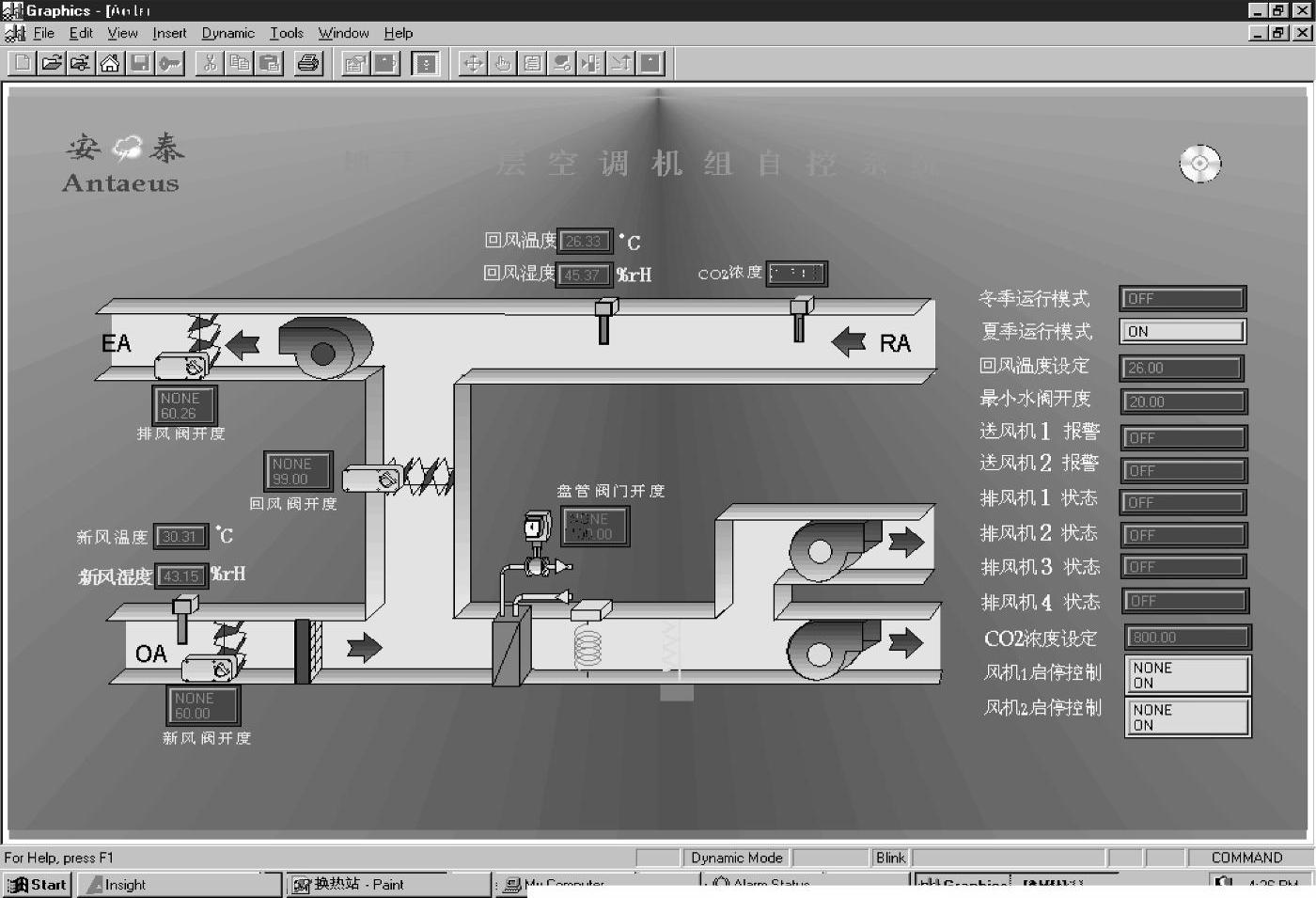

图5-23 空调机组自控系统监控图

焓值控制过程如下：

通过对安装于水盘管回水侧二通电动调节阀的自动调整，实现对回风温度的控制。DDC控制器会监测回风温度并将它与预设的温度值作比较，进行PID运算，然后自动控制冷水或热水阀门，调节温度。

此外，冷水或热水阀门会与风机状态联锁，夏天将热水阀门关死，冬季保留热水阀门30%的开度。这样，既满足了节能的需要，又能对水盘管起到保护作用。冬季运行时，根据室温控制热水阀，采用最小新、回风比，即新风电动阀为最小开度，回风电动阀全开。

当热水阀已全关时，如果室温仍超过设定值下限，则说明系统已不需要外界热源，室温由控制热水阀改为控制新、回风比，通过调节新风、回风电动阀的开度来实现，这一季节即是冬季过渡季的控制方式。

新风阀全开后，如果室温仍超过设定值上限，则说明只靠新风冷源已不能承担室内全部冷负荷，因此必须对空调机组供冷水。这时有两种情况将决定新、回风比的控制：

1）通过测量室内外温湿度，计算出室内外空气焓值，当室内空气焓值大于室外空气焓值时，很显然机组处理全新风的耗冷量小于利用回风时的耗冷量，因此这时应采用全新风，新风及排风电动阀全开，回风电动阀全关，同时室温控制冷水阀。这种情况即是夏季过渡季的控制方式。

2）如果这时室内空气焓值小于室外空气焓值，则说明利用回风是更节能的方式。这时应采用最小新回风比，室温仍然控制冷水阀，自控系统由此进入夏季工况的控制。

夏季状态向冬季状态过渡时的转换过程与上述正好相反。为了防止系统振荡，在工作状况转换过程中，各转换边界条件留有适当的不灵敏区。

安装在机房内的DDC直接数字式控制器将按内部预先编写的软件程序来满足空调机的自动控制和操作顺序。

以上工作状况通过网络通信可将现场情况用文字或图形显示于中央控制室内的中控机的彩色显示屏上，供操作人员随时使用，其中的重要数据可通过打印机打印出来作为记录。
