中央监控管理计算机系统是BAS系统的管理中心，由BMS楼宇管理服务器、图形工作站、以太网接口（冷冻机组控制接口、VRV空调接口、变配电接口等）、屏幕显示器及打印机等设备组成。可以连接一台或多台工作站（服务器）作为副控器，用作辅助控制和工作备份。大楼受监控的机电设备都在这里进行集中管理和显示，内装中/英文Insight工作软件，向操作人员提供下拉式菜单、人机对话界面、动态显示图形，操作者可通过鼠标和键盘管理整个BAS系统。主机房设在主楼地下一层，可以直接和以太网相连。

为保证系统安全，BAS控制系统具有Ghost镜像备份，可在5min内快速恢复，防止主机崩溃或病毒侵入造成系统的瘫痪。

1.操作系统

APOGEE操作系统为楼宇自控系统提供强大的工作平台，操作员通过操作系统程序，可以在楼宇自控系统内取存各项资料和监控。

（1）指令输入及菜单选择的方式。操作员可以通过常规键盘和“鼠标”进行操作，包括机电设备的启/停，更改设定监控点，选择菜单等各项操作。

（2）图形及文字显示。操作员在操作站可以图形或文字方式显示楼宇自控系统的每一个监控点。

（3）多方面资料的显示。操作系统可以“窗口”方式同时显示多方面的资料，以便对不同运行状态进行分析。

（4）密码保护。为了防止系统被非授权人员误操作，提高系统的安全性，该操作系统设有多级别的密码授权，限制不同部门人员使用楼宇自控系统。同一密码系统可同时应用在所有的操作装置上（如操作站、手提检测器等）。当改变密码时，所有授权的操作装置会自动配合，不需要在个别的操作装置上做出更改。密码系统至少分为下列五级：

①第一级：资料取存及显示权限。

②第二级：第一级+操作员改变程序的权限。

③第三级：第二级+更改资料库的权限。

④第四级：第三级+重新设定资料库的权限。

⑤第五级：第四级+更改密码系统权限。

如果操作人员离开前忘记退出密码容许的操作权限时，系统可提供1min至1h可调时间延迟，将操作人员的密码自动撤除，使系统继续受密码保护。

（5）操作员的授权指令。操作系统容许授权操作员可进行下列各项操作：

1）启/停有关的设施、装置。

2）设定和调校监控点。

3）增加、取消或修正时间控制程序。

4）执行或停止各项计算机程序。

5）停止或接通有关监控点的报警状态。

6）执行或停止有关监控点的运行时间累积记录。

7）执行或停止有关监控点的动向趋势记录。

8）操控有关微积分控制回路的设定点。

9）输入临时性的操控表。

10）设立假期表。

11）修正系统内的日期、时间。

12）加入或更改模拟量输入点报警的上下限数值。

13）加入或更改模拟量输入点危险提示的上下限数值。

14）执行或停止每个电表的最大用电量控制。

15）执行或停止每个负荷的“工作次序”。

（6）记录及摘要。楼宇自控系统可通过人工或自动方式制作系统运行状况记录表，可用打印机或显示屏显示，也可把全部数据资料存放在硬盘/磁碟内。容许操作员可方便、容易地获得下列记录表：

1）所有监控点总表。

2）正在报警的监控点。

3）系统网络停止联系的监控点。

4）正在操控的监控点状态。

5）正在停止活动的监控点。

6）正在被锁上的监控点。

7）被指定为需要跟进的项目。

8）一星期启/停活动表。

9）假期启/停活动表。

10）上下限数值及静区。(www.daowen.com)

11）系统同时可以提供以下的摘要：有关监控点、互相关联点的组别、操作员自行选择的组别。在任何情况下，操作员在指示楼宇自控系统提供记录或摘要时，并不需要提供有关硬件的地址码。

（7）彩色动态图形显示。为更快确定报警位置和更容易分析系统的表现，监控系统根据系统方案要求，提供彩色动态图形显示，包括楼层的平面图及机电装置的系统示意图，如图5-21所示。

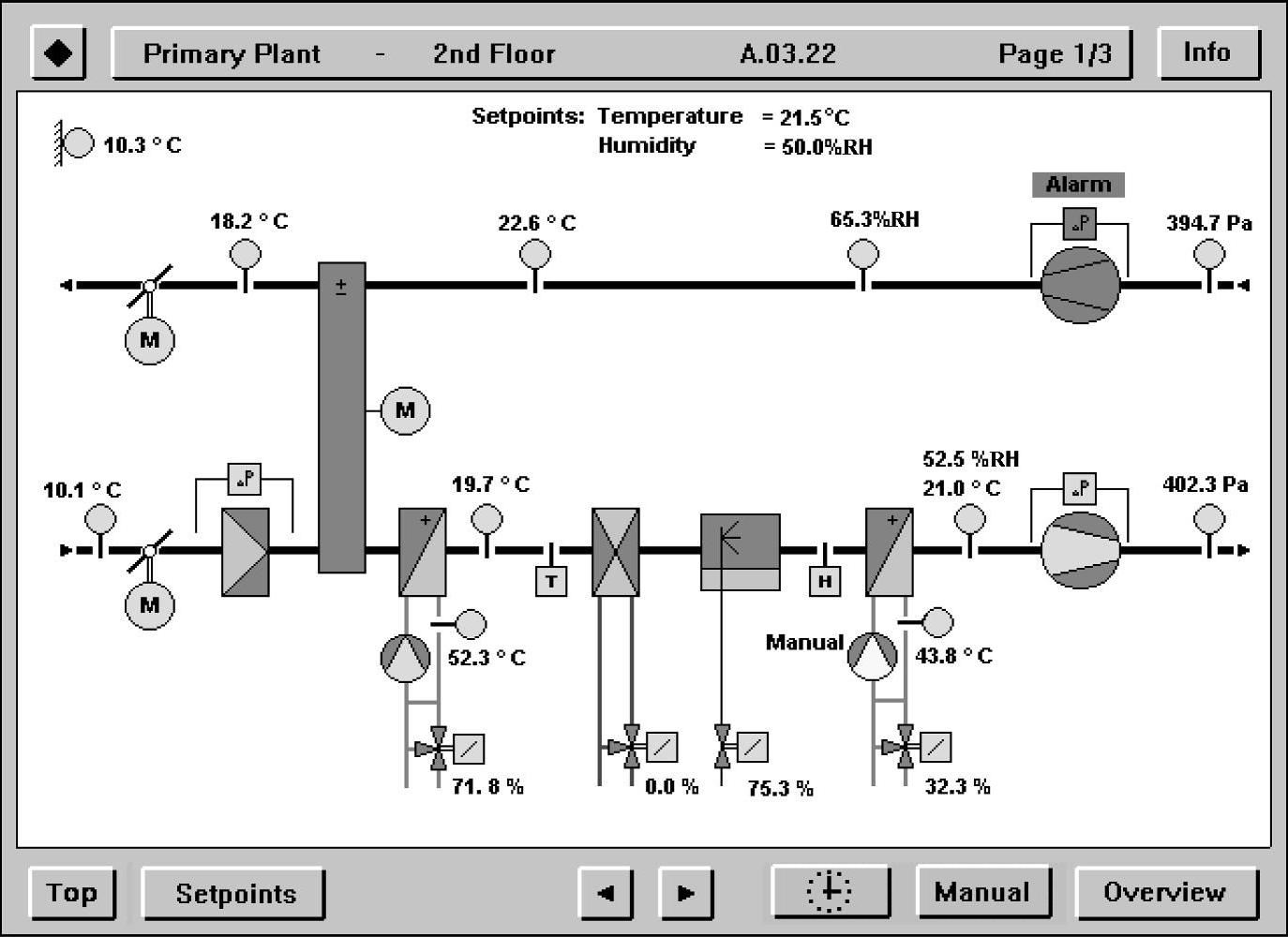

图5-21 空调系统温度、湿度动态监控系统图

操作系统容许操作员通过菜单的选择、文字的指令或图像的途径而到达不同系统的图形示意图或平面图。

有关的图形是动态显示，将温度、湿度、流量、状态等在图形正确位置中不断以实时的数值及状态显示出来。

操作站以“窗口”式运作，可同时显示多幅图形，以便分析或将报警的图形显示出来而不影响正在进行的工作。彩色动态图形软件容许操作员增加、取消或修正图形显示。

（8）系统界定及修正。所有温度及装置的控制策略及节能程序可以由用户决定，在做出界定或修正程序时不会影响楼宇自控系统正常的运作。

2.软件功能

西门子APOGEE楼宇自控科技提供所有软件，支持本方案所阐明的操作及监控系统。这些软件可在每个现场控制器中运行。

（1）控制软件对DDC控制器的控制模式。

1）两态控制。

2）比例控制。

3）比例加积分控制。

4）比例加微积分控制。

5）控制回路自适应调节。

6）逻辑顺序控制。

控制软件提供一个备用功能，用以限制装置每小时的控制周期次数。控制软件对重型装置提供延迟开启功能，用以保护重型装置在过度开启情况下可能造成的损坏。当停电恢复正常后，控制软件将会根据每一个装置的个别启/停时间表，对装置发出启/停的指令。

（2）节能软件。西门子楼宇科技公司提供以下的节能软件，这些软件程序在系统内自动运作而不需要操作人员的介入。软件有足够的灵活性，可以让用户根据现场情况而做出修订。

1）每日预定时间表。

2）每年预定日程表。

3）节假日安排表。

4）临时操控安排表。

5）最佳启/停功能。

6）夜间自动调节控制设定。

7）焓值切换功能。

8）限制高峰期的用电量。

9）重置温度设定点。

10）制冷机组合及次序控制。

（3）故障报警管理。故障报警管理包括监察、缓冲、储存及将报警显示。应显示有关报警监控点的详细资料，包括发生的时间及日期。

根据故障的严重性，故障报警最少分为三级，以便更有效及快速地处理严重报警。用户可以为不同的报警自行设定严重性的级别。

（4）监控点历史及动向趋势记录。

1）监控点历史记录：楼宇自控系统内所有监控点的历史都自动存放在相关的网络控制器内。模拟量输入监控点每半小时取样本一次。用户随时可以提取过去24h内的记录进行分析研究。

2）动向趋势记录：用户可用动向趋势软件查看任何监控点的动向趋势样本资料。根据需要，用户可自行选择监控点抽取样本的频度（从1min1次至2h1次）。每个网络控制器最少可以储存五千个样本资料。

（5）累积记录。每个网络控制器都拥有下列累积记录：

1）运行积累记录：例如水泵的运行积累时间记录。

2）模拟量及脉冲积累记录：例如用电量。

3）发生事项的积累记录：例如水泵、风机启/停的积累次数。

如果积累记录超过用户所定的限额，系统会自动发布警告信息。
