1.工程范围及产品选型

1）工程范围。根据需求，本工程BAS系统包含以下10个子系统，表5-7是建筑物监控点位表。

①冷热源监控系统。

②给水排水监控系统。

③新风监控系统。

④风机盘管监控系统。

⑤空调监控系统。

⑥送/排风监控系统。

⑦照明监控系统。

⑧安保监控系统。

⑨变配电监测系统。

⑩电梯监测系统。

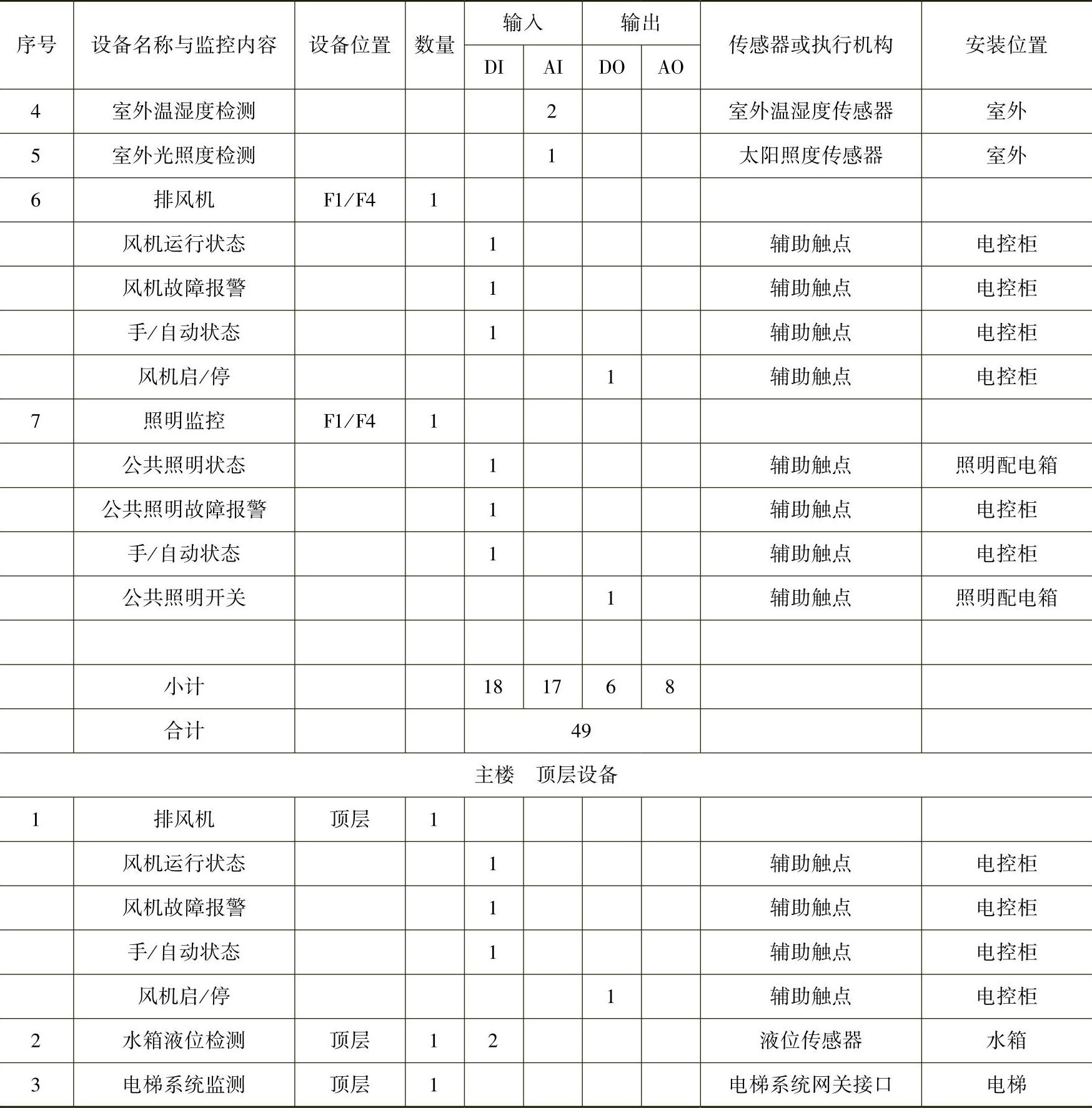

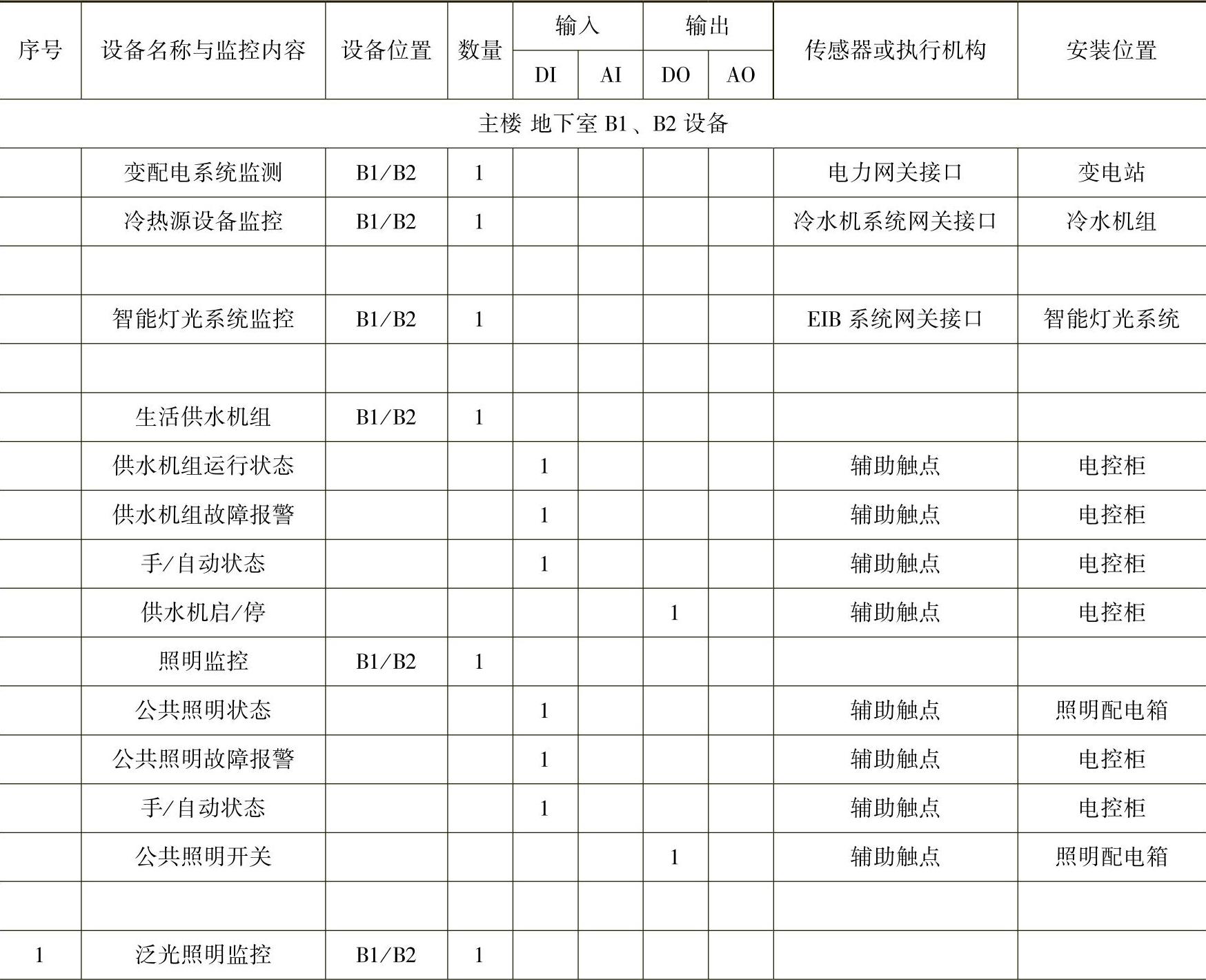

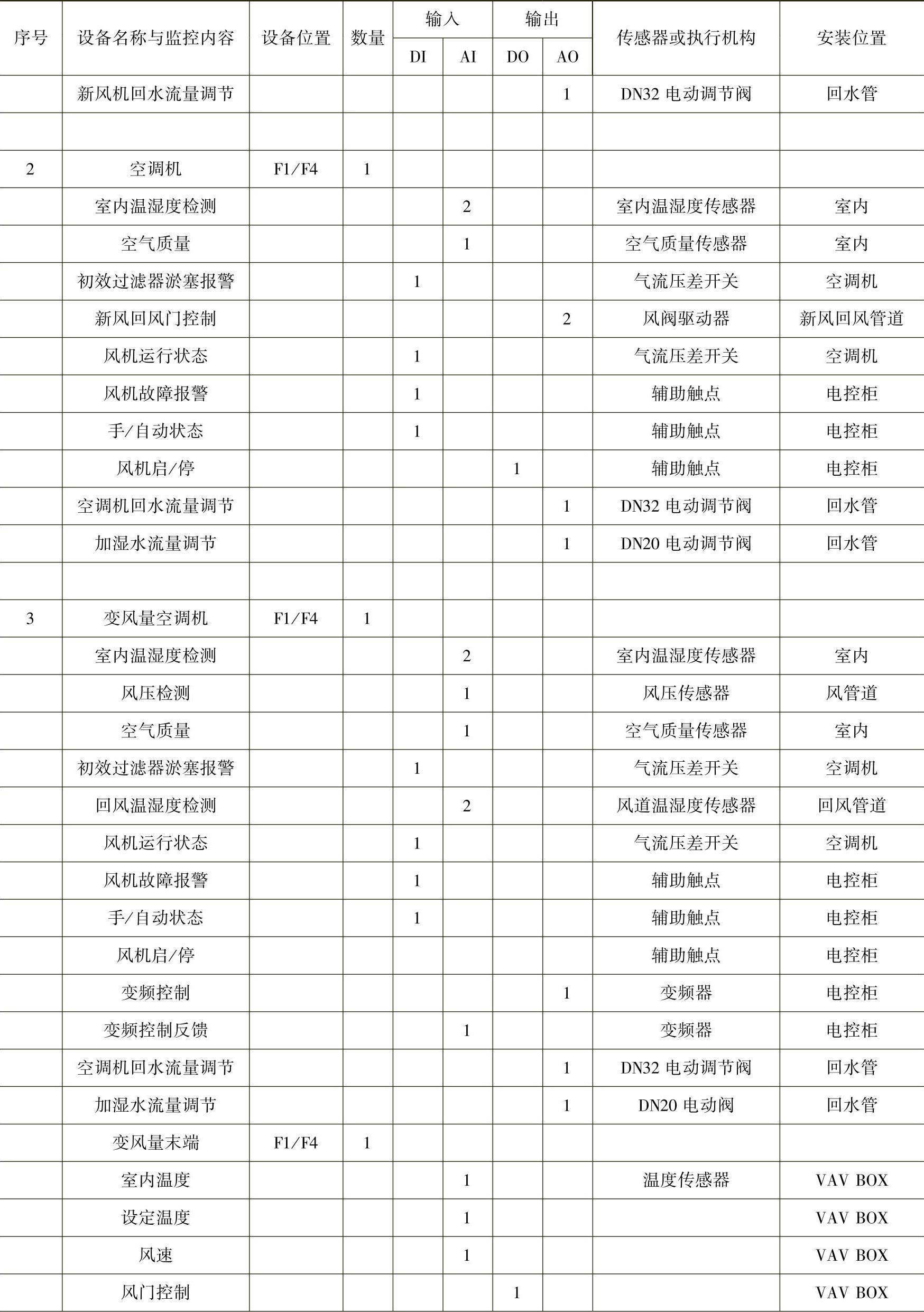

表5-7 建筑物监控点位表（监控总点数：1500）

（续）

（续）

（续）

2）产品选型。国际文化论坛会议中心建筑机电设备采用集中管理和分散控制。BAS监控和管理系统采用世界著名品牌SIEMENS公司的APOGEE楼宇自控系统。

SIEMENS公司APOGEE楼宇自控系统的特点：

①所有DDC控制器均与中央站位于同一层总线上（Peer to peer），实现点对点通信。不但保证了较高的通信速率，而且可避免两级总线因为子站连接器或网络通信管理器故障而中断DDC与中央工作站的通信，导致丧失有关控制功能和因网络控制器故障引起的系统瘫痪。(www.daowen.com)

本系统的每一个DDC控制器在整个网络中都是同等的关系，与中央工作站都可以直接通信，任何一个控制器故障都不会影响系统其他部分。

②系统采用全开放网络结构，将冷热源设备监控、VAV空调系统监控、变配电设备监控、第三方设备控制系统集成在一个统一的操作平台。

③系统总线的通信速率为115.2kbit/s，结点容量为100个DDC。

DDC硬件配置：DDC的CPU位数均为32位，存储器容量最大40MB。控制器掉电后，RAM数据保存不少于60天。

④用户无须分别采购系统编程软件和用户应用软件。因此，用户在使用过程中可以根据实际需要随时更改监控程序和添加监控功能。系统还可以提供Web远程访问及管理功能。提供动态的图形化显示及操作界面。

⑤所有DDC控制器均有内置节能程序，系统具有有效用成本管理功能，实时分析、整理被控设备能耗数据，提供节能方案。

⑥DDC控制器全部采用模块化设计，可根据实际需要配置监控点数，既减少投资又方便扩展。

⑦电动液压阀门驱动器采用大口径（65mm以上）的水阀驱动器。该驱动器采用液压驱动方式，无噪声，无磨损，免维护，使用寿命达数十年。

⑧提供带弹簧复位功能的新风风阀驱动器，掉电及故障时可自动关闭风门，保护机组。

2.APOGEE系统组成

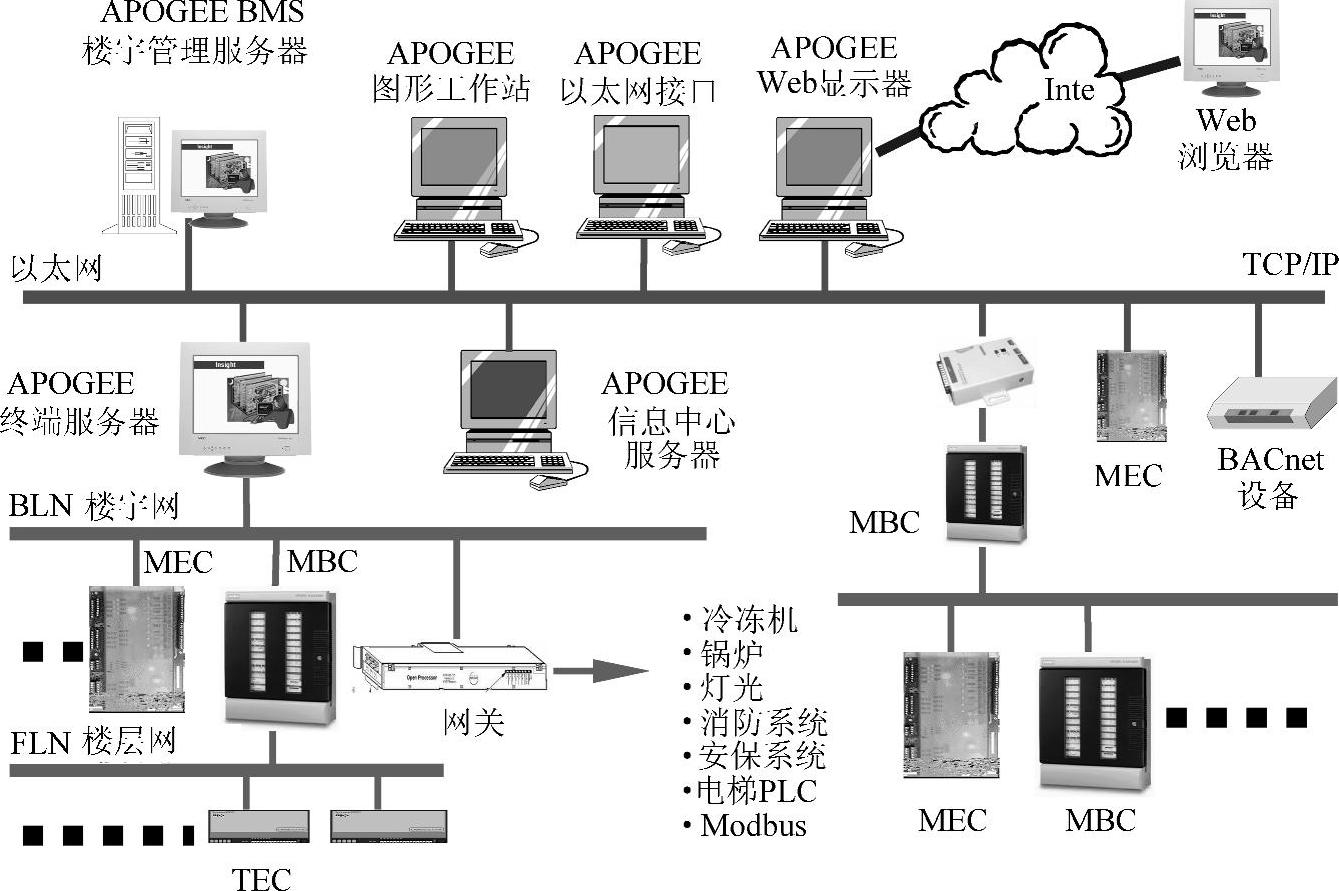

APOGEE楼宇自控系统无论在可靠性和技术上都处于世界领先水平，图5-19是BAS系统原理图。

图5-19 BAS系统原理图

DDC直接数字控制器包括：MBC模块化楼宇控制器、MEC模块化设备控制器、RBC远程楼宇控制器、PXC模块化可编程序控制器、FLN楼层控制器、TEC终端设备控制器等。PXM点扩展模块，可提供额外的数字监控点容量。

APOGEE数据传输采用三层总线网络架构：

（1）管理级网络（Management Level Network，MLN）。支持C/S（Client/Server，即客户机/服务器）结构，采用高速以太网连接，运行TCP/IP协议，可以利用大楼内的综合布线系统实现。操作员可以在任何拥有足够权限的工作站实施监测设备状态、控制设备启/停、修正设定值、改变末端设备开度等得到充分授权的操作。目前，APOGEE系统在得到授权的前提下，最多可以通过以太网连接25台工作站（服务器）。

（2）楼宇级网络（Building Level Network，BLN）。最多可以同时支持4条楼宇级网络，每条楼宇级网络最多可连接99个DDC控制器，例如最常用的模块式楼宇控制器（MBC）和模块式设备控制器（MEC）。楼宇级网络使用24AWG双绞屏蔽线，最快支持115kbit/s的通信速率。

（3）楼层级网络（Floor Level Network，FLN）。重要的DDC控制器都支持最多3条楼层级网络，每条楼层级网络最多可连接32个扩展点模块（PXB）或终端设备控制器（TEC）。楼层级网络支持38.4kbit/s的通信速率。

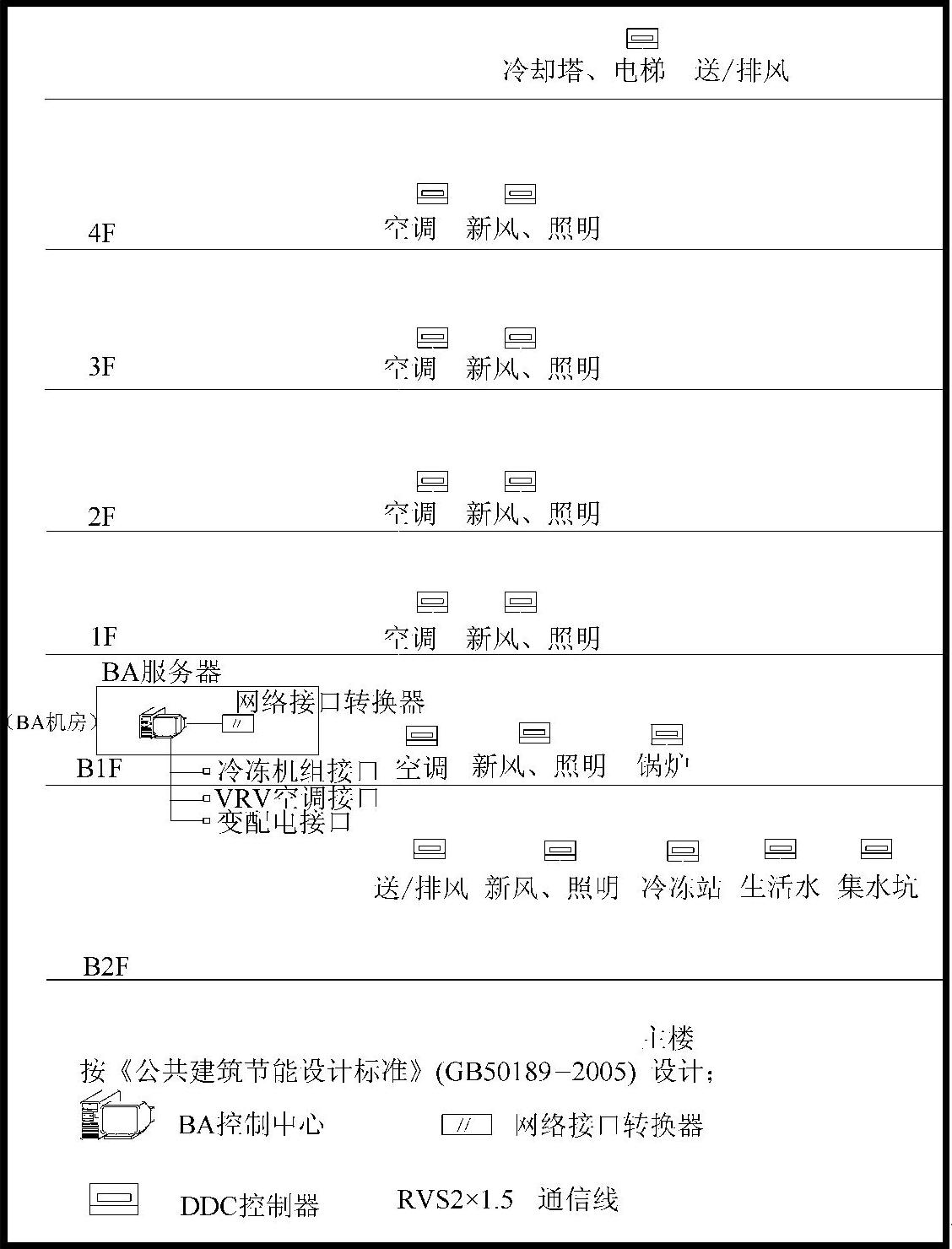

图5-20是BAS系统被控设备分布图。

图5-20 BAS系统被控设备分布图
