机房接地装置应满足人身安全及电子设备正常运行和系统设备安全的要求。

1.系统接地方式

三相电源的接地系统有三相四线制（TN-C系统）和三相五线制（TN-S系统）两类，如图4-26所示。

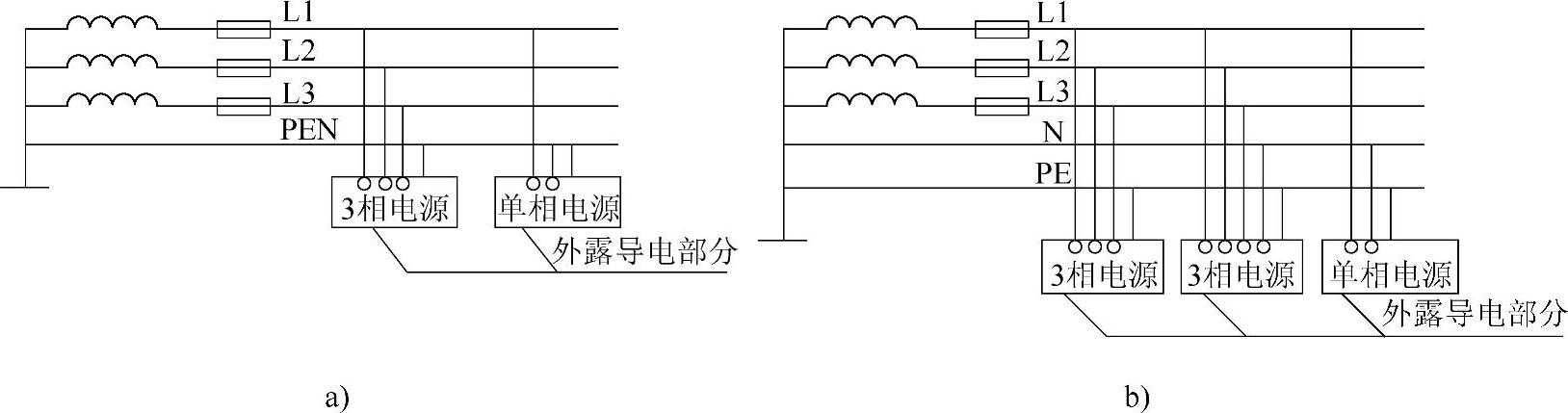

图4-26 三相电源的接地系统

a）TN-C系统 b）TN-S系统

TN-C称为三相四线制，该系统的中性线N与保护接地线PE合而为一，通称PEN线。这种接地系统对接地故障的灵敏度高，线路经济简单，但只适用于三相负荷较平衡的工业厂房。智能建筑的单相负荷所占的比重较大，难以实现三相负荷平衡，PN线有不平衡电流。加上线路中经常有照明荧光灯、晶闸管等设备产生的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N带电。中性线N作为三相供电系统的不平衡电流的回路，它的电流时大时小极不稳定，造成中性点的接地电位不稳定漂移，不但会使设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取得一个合格的基准电位，会对电子设备带来干扰，使许多弱电设备无法稳定可靠运行。因此，TN-C接地系统是不能用来作为智能建筑的接地系统。

TN-S系统的特点是中性线N与保护地线PE只在进户时共同接地，接地后它们之间不再有任何电气连接。虽然系统中的中性线N常会带有不稳定电压，保护接地线PE没有任何电气来源，因此与PE线连接的设备外壳及其他金属构件始终不会带电。

TN-S接地系统大大提高了人和物的安全性。同时只要把需接地的设备各自用接地引线连接到接地汇集排上，然后再将接地汇集排用接地引入线与同一个接地体连接。即各自都与接地体一点连接，共同获得一个等电位基准点。TN-S系统是智能建筑物的一种优选接地系统。

接地汇集排可采用接地汇集环或汇集排。接地汇集排的截面积一般采用不小于120mm²的铜排或采用相同电阻值的镀锌扁钢，接地汇集排需要和建筑物钢筋保持绝缘。

接地引入线的长度不应该超过30m，其材料宜采用截面积40mm×4mm或者50mm×5mm的镀锌扁钢。接地引入线不得使用铝材。不同金属互连时，应防止电化腐蚀。

接地要求：交流电源线的中性线N在机房内严禁与各种通信设备的保护地连接。

接地电阻：

机房应采用下列4种接地方式：

①交流工作接地，接地电阻不应大于4Ω。(www.daowen.com)

②安全工作接地，接地电阻不应大于4Ω。

③直流工作接地，接地电阻应按计算机系统具体要求确定。

④防雷接地，应按现行国家标准《建筑防雷设计规范》执行。

直流接地：直流接地是信息接地或逻辑接地的通称，为防止外来的电磁干扰，必须具有一个稳定的基准地电位，这些设备的屏蔽和抗静电装置需要就近接地。

等电位连接：机房内各种通信设备及配套设备均应做保护接地，各种设备的保护接地均应汇接到同一个总接地排上。

机房内通信设备的工作地、保护地应采用联合接地的方式，即工作地、保护地共同合用一组接地系统。

网络系统的接地应采取单点接地并采取等电位措施。当多个网络系统共用一组接地装置时，应将各网络系统分别用接地引线与接地体连接。

2.机房防雷体系

机房防雷体系主要包括建筑物内、外两层防护措施和机房进出线防护措施。外部防护主要由建筑物自身的防雷系统来承担。

利用大楼连接成地网的桩基钢筋作为防雷系统的自然接地体；利用大楼的所有柱子钢筋作为防雷接地引下线。

低压电力电缆引入机房后，在交流配电屏（箱）内，电力线缆应对地加装电源防雷器，防雷器就近接地。

由室外直接接入机房的全部信息线缆，必须作防浪涌处理。所有弱电线缆，不允许裸露于外部环境。弱电桥架用编织铜软线带跨接，并可靠接地。

机房电源系统至少要有二级防浪涌处理。并应按现行国家标准《建筑防雷设计规范》要求采取防止雷击措施。
