机房中的线缆按照用途分为电源供电线、射频信号电缆、音频信号电缆、控制电缆、计算机网线和接地线等。

机房是各种线缆的汇集与交汇点。机房布线的合理与否，直接影响通信设备能否正常运行，需要特别重视。

1.线缆布放工艺

机房内的导线一般应采用阻燃型聚氯乙烯绝缘铜芯电缆。线缆布放工艺要求如下：

（1）在安装了支架和防静电地板的机房，线缆可以采用下走线方式，所有线缆从地板夹层或走线槽通过。如果采用上走线时，需在机柜上方铺设走线架，线缆从机柜顶部的上走线架通过。

（2）机房布线可采用地沟、线槽、PVC管或金属管子等方式布线。线缆的总截面不应超过线槽截面积的40%。

线管直径的选择应符合下列原则：管内穿放电缆时，直线管路的管径利用率一般为50%～60%；弯管路的管径利用率一般为40%～50%；管内穿放平行导线时，管径利用率一般为25%～30%；穿放绞股导线时，管径利用率一般为20%～25%。

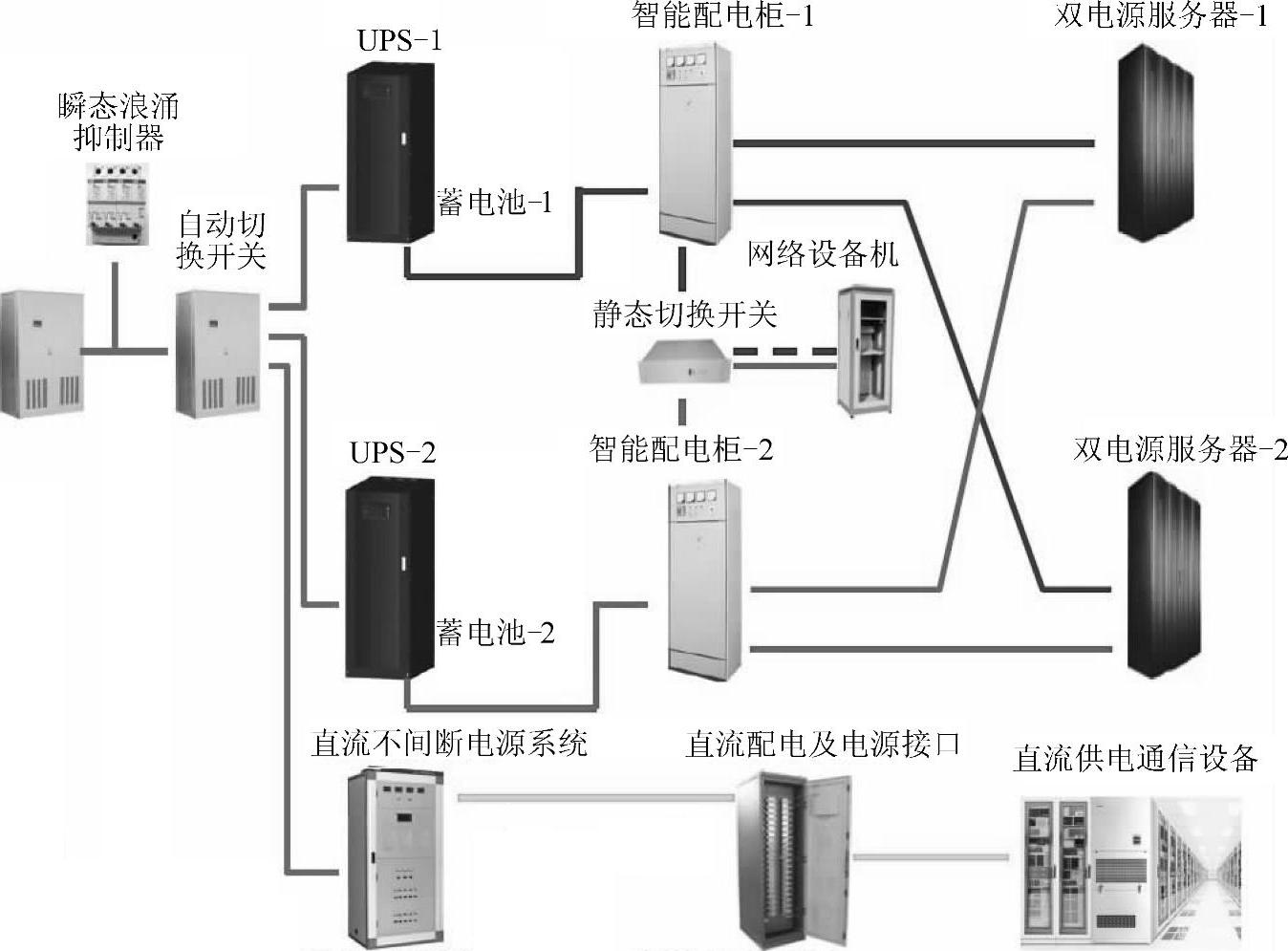

图4-19 主机房供电系统解决方案

（3）每种电缆应提供独立通道。电源线、射频信号电缆、音频信号电缆、光缆及建筑物内其他弱电系统的电缆应分开布放。

（4）活动地板下的低压配电线路应尽可能远离弱电信号线，并避免并排敷设，如果不能避免时，应采取相应屏蔽措施。

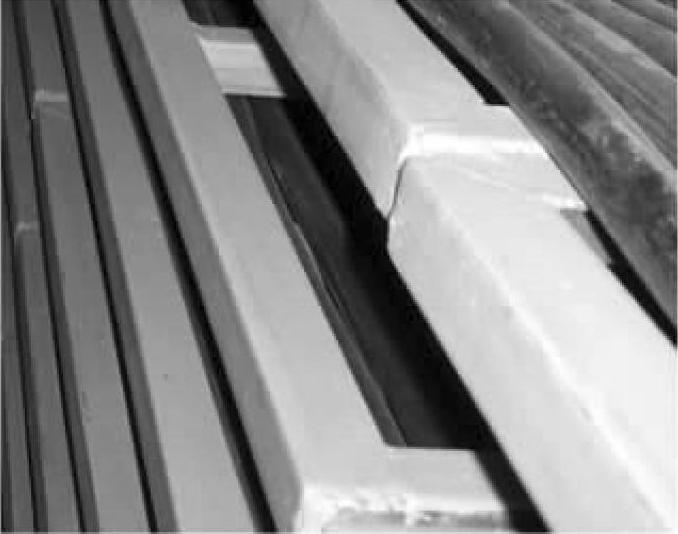

（5）采用线槽布线时，普通信号电缆应与其他非信号电缆分开布放，距离不小于30cm，与大功率、高辐射设备的电缆的距离不小于60cm。若不能满足，应考虑安装屏蔽设施或选用全屏蔽金属线槽，如图4-20所示。

（6）线缆布放应平直，不得产生扭曲、打圈、缠绕等现象；不应受到外力挤压和损伤；线缆应有适当长度作预留。

（7）各类线缆应分类绑扎、排列整齐、转弯圆滑无交叉。线缆转弯的最小弯曲半径应大于60mm。不得损伤导线绝缘层。

图4-20 普通信号电缆线槽布线

（8）线缆布放的规格、路由、截面和位置应预先设计好，线缆排列必须整齐，外皮无损伤。

（9）线缆的布放须便于维护和将来扩容。

（10）布放走道线缆时，必须绑扎。绑扎后的线缆应互相紧密靠拢，外观平直整齐，线扣间距均匀，松紧适度。

（11）布放槽道线缆时，可以不绑扎，槽内线缆应顺直，尽量不交叉。线缆不得超出槽道。在线缆进出槽道部位和线缆转弯处应绑扎或用塑料卡捆扎固定。

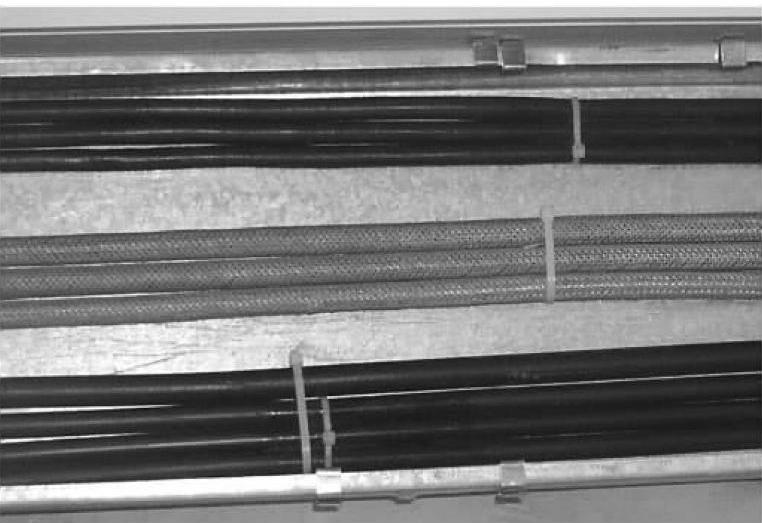

（12）采用地沟桥架布线时，底层为接地母线，其正上覆盖绝缘胶皮；第二层为电源线缆；第三层为射频信号电缆；第四层为计算机网线、音频及控制电缆，如图4-21所示。(www.daowen.com)

（13）电缆和网线应采用整段布放，禁止中间续接；计算机数据传输双绞线最大长度应小于100m。

（14）电缆连接端头处理应平整、清洁无毛刺、接触良好。

（15）电缆屏蔽层应按照规定准确、可靠接地，并确保整体屏蔽的连续性。

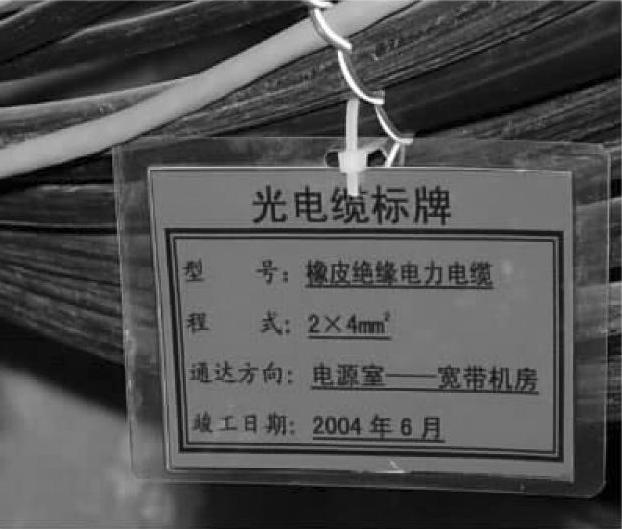

（16）布放的线缆两端应挂有标签或标识，并能永久保留，如图4-22所示。

图4-21 地沟桥架的分层布线图

图4-22 线缆两端应挂有标签或标识

2.线缆绑扎工艺

线缆绑扎工艺要求如下：

（1）线缆绑扎要求做到整齐、清晰及美观。一般按类分组，线缆较多可再按列分类，用线扣扎好，再由机柜两侧的走线区分别进行上走线或下走线。

（2）机柜内部和外部线缆必须绑扎。绑扎后的线缆应互相紧密靠拢，外观平直整齐。

（3）使用扎带绑扎线束时，应视不同情况使用不同规格的扎带。

（4）尽量避免使用两根或两根以上的扎带连接后绑扎，以免绑扎后强度降低。

（5）扎带扎好后，应将多余部分齐根平滑剪齐，在接头处不得留有尖刺。

（6）线缆绑成束时扎带间距应为线缆束直径的3～4倍，且间距均匀。

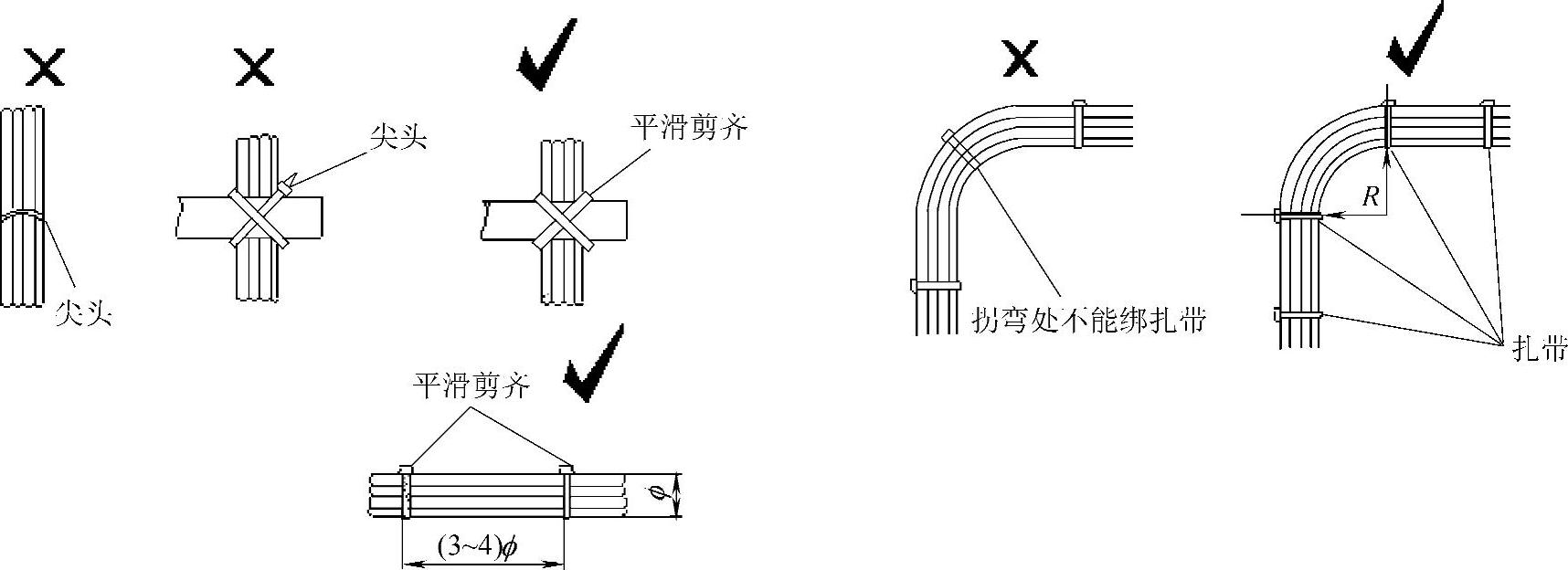

（7）绑扎成束的线缆转弯时，应尽量采用大弯曲半径以免在线缆转弯处应力过大造成内芯断芯。图4-23是线缆绑扎成束的技术要求。

图4-23 线缆绑扎成束技术要求
