非对称数字用户线环路（Asymmetric Digital Subscriber Line，ADSL）是一种新的数据传输方式。因为上行和下行带宽不对称，所以称为非对称数字用户线环路。特别适合传输多媒体信息业务，如视频点播（VOD）、多媒体信息检索和其他数据文档交互式业务。

ADSL采用频分复用技术把普通电话线路分成电话、上行和下行三个相对独立的信道，从而避免了相互之间的干扰。即使边打电话边上网，也不会发生上网速率和通话质量下降的情况。通常ADSL在不影响正常电话通信的情况下可以提供最高3.5Mbit/s的上行速度和最高24Mbit/s的下行速度。ADSL是一种异步传输模式（ATM）。图4-4是ADSL结构图。

在电信服务提供商端，需要将每条开通ADSL业务的电话线路连接到数字用户线路访问多路复用器（DSLAM）上。而在用户端需要使用一个ADSL终端（即ADSL调制解调器，简称Modem，或称ADSL信号分离器）连接电话线路。由于ADSL使用高频信号，ADSL调制解调器可将ADSL数据信号和音频电话信号分离出来，避免打电话时出现噪音干扰。

通常的ADSL调制解调器有一个电话线路输入（Line-In）接口和一个以太网接口。

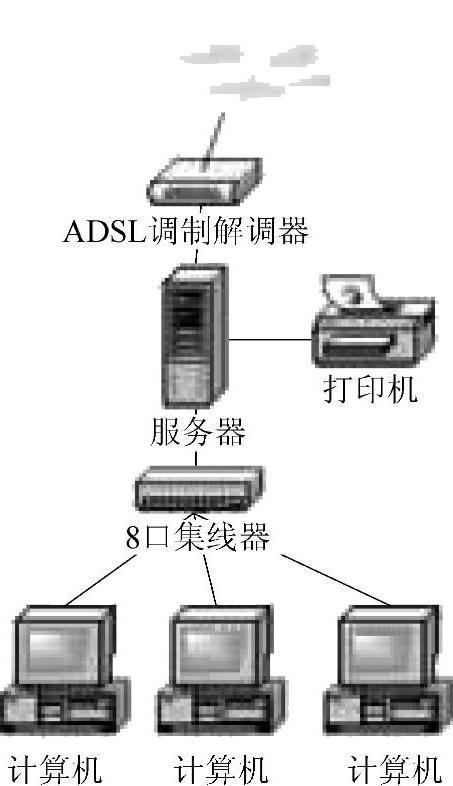

图4-4 ADSL结构图

某些ADSL调制解调器使用USB接口与计算机相连，需要在计算机上安装指定的软件以添加虚拟网卡来进行通信。

1.ADSL数据通信原理

传统电话线系统使用的是铜线的低频部分（4kHz以下频段）。而ADSL采用DMT（离散多频）技术，将电话线路的20kHz～1.1MHz高频段划分成256个频宽为4.3kHz的子频带。其中，4kHz以下频段用于传送传统电话业务，20～138kHz频段用来传送上行信号，138kHz～1.1MHz的频段用来传送下行信号。传输距离达3～5km。

离散多频（Discrete Multitone，DMT）调制技术，每个信道调制的比特数（数据率）可以根据线路情况自动调整，以便充分利用线路。一般来说，子信道的信噪比越大，在该信道上调制的比特数越多；如果某个子信道信噪比很差，则弃之不用。目前，ADSL可达到上行640kbit/s、下行8Mbit/s的数据传输速率。

由此可见，对于原先的电话信号而言，仍使用原先的频带，ADSL的数据传输，使用的是话音以外的频带。所以原先的电话业务不受任何影响。

ADSL采用频分多路复用技术，在一条线路上可以同时传送3个信道；当使用光纤/同轴电缆（HybridFiber/Coax，HFC）混用方案时，通过CABLEModem（电缆调制解调器）连接。

2.主要特点

ADSL技术的主要特点是可以充分利用现有的电话铜缆网络，在线路两端加装ADSL调制解调器，即可为用户提供宽带服务。并与普通电话共存于一条电话线上。用户通过ADSL接入宽带多媒体信息网和因特网，同时可以收看影视节目，举行视频会议，还可以很高的速率下载数据文件。主要特点如下：

（1）一条电话线可同时接听、拨打电话和数据传输，互不影响。

（2）虽然使用的还是原来的电话线，但ADSL传输的数据并不通过电话交换机，所以ADSL上网不需要缴付额外的电话费，节省了费用。

（3）ADSL的数据传输速率是根据线路的情况自动调整的，它以“尽力而为”的方式进行数据传输。

安装ADSL极其方便快捷。在现有的电话线上除了在用户端安装ADSL通信终端外，不用对现有线路作任何改动。

使用ADSL技术，通过一条电话线，可以比普通语音Modem快一百倍的速度浏览因特网，享受到先进的数据服务，如网上购物、视频会议、视频点播、网上音乐、网上电视、网上MTV的乐趣。

ADSL是众多DSL技术中较为成熟的一种，带宽较大、连接简单、投资较小，因此发展很快。宽带运营部门已先后推出了联通ADSL宽带接入服务，而区域性应用更是发展快，但从技术角度看，ADSL对宽带业务来说只能作为一种过渡性方法。(www.daowen.com)

3.ADSL分类

现在比较成熟的ADSL标准有G.DMT和G.Lite两种：

G.DMT是全速率的ADSL标准，支持8Mbit/s高速下行和1.5Mbit/s上行速率，但是，G.DMT要求用户端安装POTS分离器，适用于家庭办公室（SOHO）。

G.Lite标准速率较低，下行/上行速率为1.5Mbit/s/512kbit/s，但省去了复杂的POTS分离器，成本较低且便于安装，适用于普通家庭用户。

4.ADSL技术标准

ADSL技术标准分为传输标准和网络登录标准。

（1）传输标准。1994年TIE1.4工作组通过了第一个ADSL草案标准[15]，决定采用DMT作为标准接口，支持6.144Mbit/s，甚至更高的速率，能传较远的距离。ANSI标准包含一个附录，规定了欧洲制式ADSL标准。因而ANSI制定的ADSL标准实际上已经是一个准国际标准。

1998年1月，世界上一些知名厂商、运营商和服务商组织起来，成立了通用ADSL工作小组（UniversalADSL Working Group，UAWG），致力于该版本的标准化工作。

1998年10月，ITU（国际电信联盟）开始进行通用ADSL标准的讨论，并将之命名为G.Lite，经过半年多的等待，1999年6月22日，ITU最终批准通过了G.Lite（即G.992.2）标准，从而为ADSL的商业化进程扫清了障碍。一个称为通用ADSL（Universal ADSL）新版本诞生了。

以ITU-TG.992.1标准为例，ADSL在一对铜线上支持上行速率为512kbit/s～1Mbit/s，下行速率为1～8Mbit/s，有效传输距离在3～5km范围以内。当电信服务提供商的设备端与用户终端之间距离小于1.3km时，还可以使用速率更高的VDSL，它的速率可以达到下行速率为55.2Mbit/s，上行速率为19.2Mbit/s。

（2）网络登录标准。ADSL通常提供三种网络登录方式：

①桥接登录，直接提供静态IP。

②PPPoA登录（PPPoverATM，基于ATM的端对端协议）。

③PPPoE登录（PPPover Ethernet，基于以太网的端对端协议）。后两种登录通常不提供静态IP，给用户动态分配网络地址。

1997年中，一些ADSL的厂商和运营商开始认识到，也许牺牲ADSL的一些速率可能会加快ADSL的商业化进程，因为速率下降的同时也就意味着技术复杂度的降低。全速率ADSL的下行速度是8Mbit/s，但是在用户端必须安装一个分离器（Splitter）。如果把ADSL的下行速率降到1.5Mbit/s（下行为1.5Mbit/s，上行为384kbit/s），那么用户端的分离器就可以取消。这意味着，用户可以像以往安装普通模拟Modem一样安装ADSLModem，省略了服务商的现场服务，这对ADSL的推广至关重要。

在Internet向全世界开放的时代，拥有计算机的用户普遍要求上网以获取大量数据信息，给原来的电话通信网带来巨大的冲击。而数字电视技术日趋成熟，使众多住家用户产生了浓厚的兴趣。近年来，通信网上的电话业务量仅缓慢上升，而数据信息的业务量却以指数规律上升，这意味着，XDSL数字用户线必须跟进、加快发展。

实际应用中，数据信息业务和数字图像业务有各种不同的使用情况。有些用户发送和接收的数据信息几乎具有相等的数字速率，这就属于对称双向通信。双方用户使用可视通信或多媒体通信，一般是双向对称的。

大量上Internet的用户，他们发往网络的仅是简短的数据信息，而网络向用户提供的往往是大量的、长时间传送的数据信息。如住家用户需要VOD（VideoOnDemand）点播电视节目业务，用户发向网络发送的也仅是简短的数据，而网络向用户提供的却是长时间的数字电视节目。这两类典型应用表明上行线路仅传输简短数据，而下行线路却传输大量数据，属于不对称的双向通信。
