Internet地址又称IP地址。它能唯一确定因特网上每台计算机、每个用户的位置。IP地址为连接在因特网上的主机分配一个全世界唯一的32bit的标识符。让我们可方便地在因特网上寻找因特网IP地址。

IP地址由因特网名字与号码指派公司进行分配。我国用户可向亚太网络信息中心（AsiaPa-cific Network Information Center，APNIC）申请IP地址。

1.IP地址的结构与分类

在TCP/IP协议中，规定分配给每台主机一个32bit地址作为该主机的IP地址。在因特网上发送的每个数据报都包含有一个32bit的发送方地址（源地址）和一个32bit的接收方地址（目的地址）。每个IP地址又有两部分组成：网络标识Netid和主机标识Hostid。网络标识确定了该台主机所在的物理网络；主机标识确定了在某物理网络上的主机，如图3-76所示。

IP地址具有两个重要特性：

1）每台主机分配了一个唯一的地址。

2）网络标识号的分配必须全球统一。但主机号可由本地分配，不需全球统一。

图3-76 IP地址中的网络字段和主机字段

由于因特网上的各个网络规模大小有很大区别，有的网络拥有很多主机，另一些网络上主机则很少。为更好地满足不同用户的要求，把IP地址划分成A、B、C三类。

A类地址分配给少数规模很大的网络，这些网络有数以百计的主机。在32bit的地址域中，网络标识号占有1B，它第1位为“0”时，表示是A类地址。后面的7bit可提供126个（2⁷-2）网络号。括号中减去2的原因是Netid字段中的全0为IP地址的保留地址，意为“本网络”。Netid字段的127（即01111111）作为本地软件环路的返回测试（Loopback test），为本机使用。A类地址中的其他24bit是主机标识号Hostid。因此，A类地址的每个网路上可设置（2²⁴-2）=16777214个主机号。这里减2的原因是全“0”的Hostid字段表示该IP地址是“本主机”所连接到单个网络的地址。全“1”的Hostid字段表示该网络上所有的主机。

整个A类地址的空间共有2³¹（2147483648）个地址。占全部IP地址空间2³²（4294967296）个地址的50%。A类地址的特点是：网络号数不多，主机号数极多。现在只能申请到B类和C类的IP地址了。

B类地址的Netid网络标识号占有2B（16bit）。前面2bit（“10”）已固定作为表示B类地址的标识。后面14bit作为B类地址的网络编号，共有2¹⁴=16348个网络号数。B类地址的每个网络上的最大主机数量是（2¹⁶-2）=65534个。这里减2的原因是要扣除全“0”和全“1”的主机号。

整个B类的地址空间共有2³⁰=1073741824个地址，占整个IP地址空间的25%。

C类地址的Netid网络标识号占有3B（24bit）。最前面的3bit是“110”，表示是C类地址。后面21bit为C类地址的网络号数2²¹=2097152。C类地址的每个网络上的最大主机数为（2⁸-2）=254个。整个C类的地址空间共有2²⁹=536870912个地址，占整个IP地址的12.5%。图3-77是上述三种IP地址的空间分布。

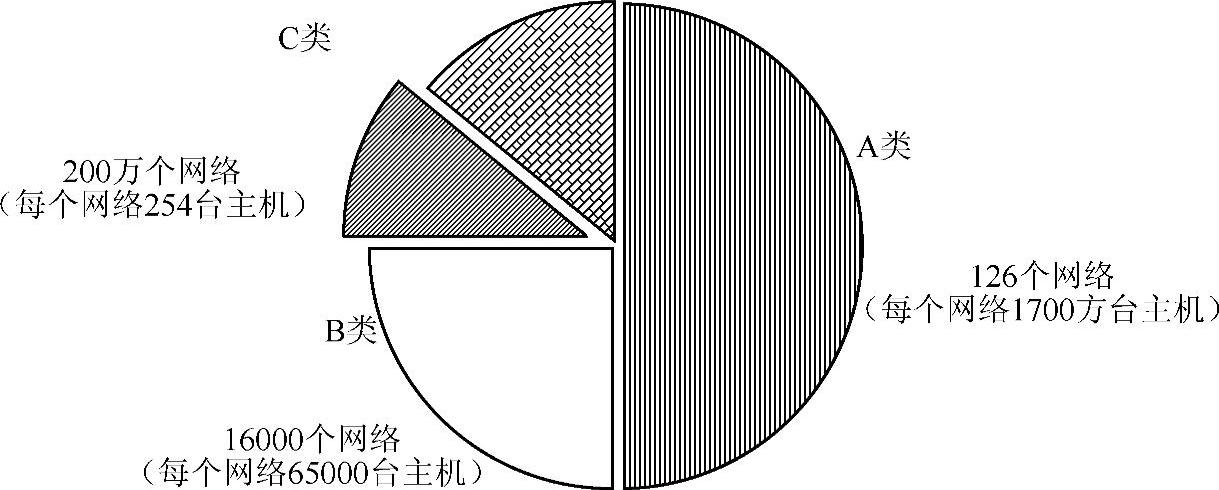

图3-77 三种类型IP地址的空间分布

除上述三类IP地址外，还有两类很少使用的IP地址，即D类和E类。D类是多播地址，留给因特网体系结构研究委员会IAB使用。E类地址为保留使用地址。

2.IP地址的点分十进制记法

在主机和路由器中存放的IP地址都是32bit的二进制代码，用户很难读数和输入。为提高可读性，采用一种点分十进制记法（Dotted decimal notation）来表示。将32bit中的每8bit分为一组，用“·”分开，并以8bit的等值十进制数字表示。一组内的最小值为0（即8bit全为0），最大值为255（即8bit全为1），因此，32bit用点分十进制记法表示的地址范围为0.0.0.0到255.255.255.255。表3-14是三种IP地址的使用范围。

图3-78是一个B类IP地址，显然128.11.3.31比10000000000010110000001100011111读起来要方便得多。

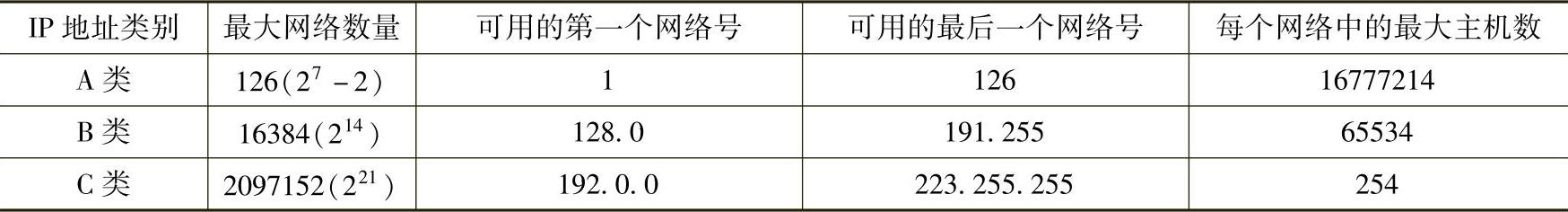

表3-14 三种IP地址的使用范围

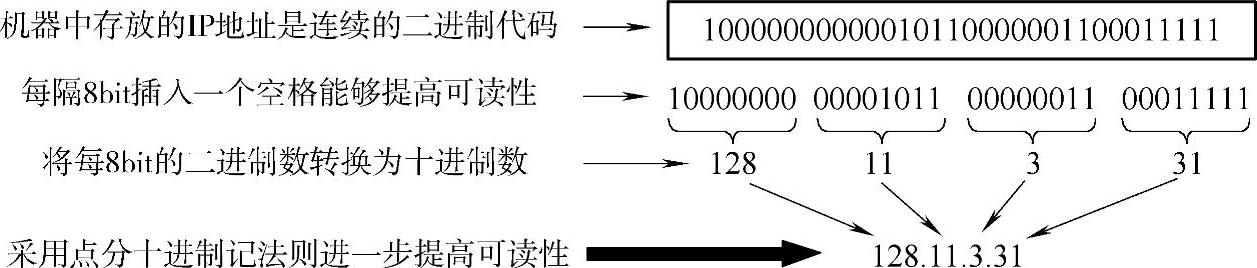

图3-78 采用点分十进制记法的IP地址

3.IP地址的重要特点

（1）IP地址是一种分等级的地址结构。分两个等级的好处是：

①IP地址管理机构在分配IP地址时只分配网络号（第一级），剩下的主机号（第二级）则由得到该网络号的单位自行分配。这样方便了IP地址的管理。②路由器只根据目的主机所连接的网络号来转发分组，而不必考虑目的主机号，减少了路由表占用的存储空间。

（2）IP地址的这种结构和电话号码的等级结构有相似之处，但并不完全一样。固定电话机的地区号和电话机局的编号按该电话机的地理位置去定。但IP地址与主机的地理位置没有这种对应关系。

（3）当一个主机同时连接到两个网络上时，该主机必须同时具有两个相应的IP地址，其网络号Netid也是不同的。这种主机称为多接口主机。

（4）用转发器或网桥连接起来的若干局域网仍为一个网络，因此这些局域网具有同样的网络号Netid。

在IP地址中，所有分配到网络号Netid的网络都是平等的。图3-79是三个局域网（LAN₁、LAN₂和LAN₃）通过三个路由器（R₁、R₂和R₃）互联构成的一个互联网。其中LAN₂局域网由两个网段通过网桥B互联。请注意图中各结点的IP地址有以下特点：

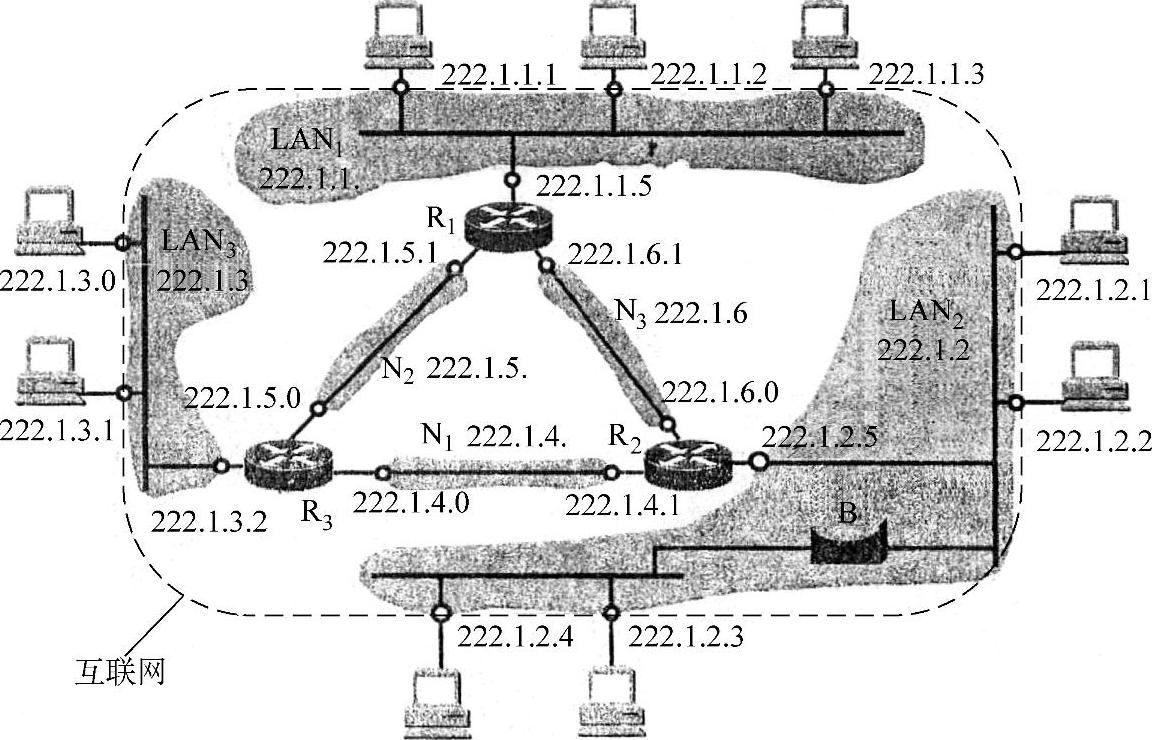

图3-79 互联网中的IP地址

1）同一局域网上的主机或路由器的IP地址中的网络号必须是相同的。

2）用网桥互联的网段仍是同一个局域网，只能有一个网络号。

3）路由器（R₁、R₂和R₃）总是具有两个或两个以上的IP地址。

4）两个路由器直接相连时，在连接线路两端的接口处可指明IP地址。

4.IP地址与网卡硬件地址的区别

在局域网中，硬件地址已固化在网卡上的只读存储器（Read Only Memory，ROM）中，因此通常把硬件地址称为物理地址。局域网的媒体访问控制（MAC）帧中的源地址和目的地址都是硬件地址，因此硬件地址又称为MAC地址。硬件地址、物理地址和MAC地址常作为同义词。

图3-80说明了IP地址与硬件地址的区别。IP地址是IP数据报的地址，放在数据报的首部。从层次角度看，IP地址是网络层及其以上各层使用的地址。

发送数据时，数据从高层向下传送到低层，然后再到通信链路上传输。IP数据报一旦交给了数据链路层，就被封装成MAC帧。MAC帧在传送时使用的源地址和目的地址都是硬件地址。

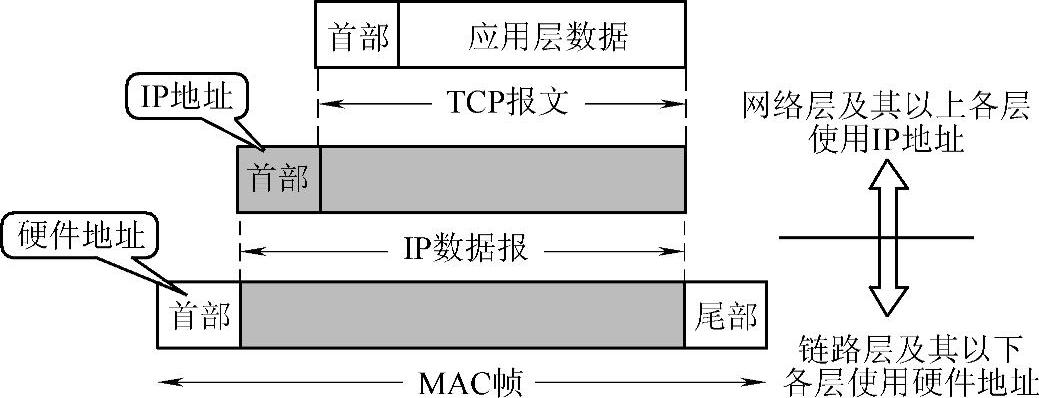

图3-80 IP地址与硬件地址的区别

通信设备（主机或路由器）是根据媒体访问控制（MAC）帧首部的硬件地址接收的。在剥去MAC帧首部和尾部后再将MAC层的数据交给上面的网络层（此时MAC层的数据变成了IP数据报）。网络层才能在IP数据的首部找到源IP地址和目的IP地址。

总之，放在IP数据报首部的IP地址是网络层及以上使用的IP地址。放在MAC帧首部的硬件地址是数据链路层及以下使用的硬件地址。因此在数据链路层是看不见数据报IP地址的。

图3-81a是用两个路由器R₁和R₂连接三个局域网构成的互联网。主机H₁要与H₂通信。这两个主机的IP地址分别是IP₁和IP₂，它们的硬件地址分别为HA₁和HA₂，这里HA表示Hardware Address（硬件地址）。它们的通信路径是：H₁→经R₁转发→再经R₂转发→H₂。

图3-81 从不同层面上看IP地址和硬件地址

a）网络配置 b）不同层次、不同区间的源地址和目的地址

路由器R₁因为同时连接到两个局域网上，因此有两个硬件地址，即HA₃和HA₄。同理，路由器R₂也有两个硬件地址HA₅和HA₆。图3-81b特别表明了IP地址和硬件地址的区别。

5.子网划分和掩码

（1）划分子网。为便于寻找互联网络中的相关网络和连接在该网络上的主机，32bit长度的IP地址分为网络标识地址Netid和主机或路由标识地址Hostid两部分。在传送数据时，首先利用第一部分网络标识Netid找到互联网络中对应的网络，然后再根据第二部分主机标识地址Hostid找到该网络上的目的主机。也就是说，A、B、C三类的地址结构都是两级层次结构，如图3-82所示。

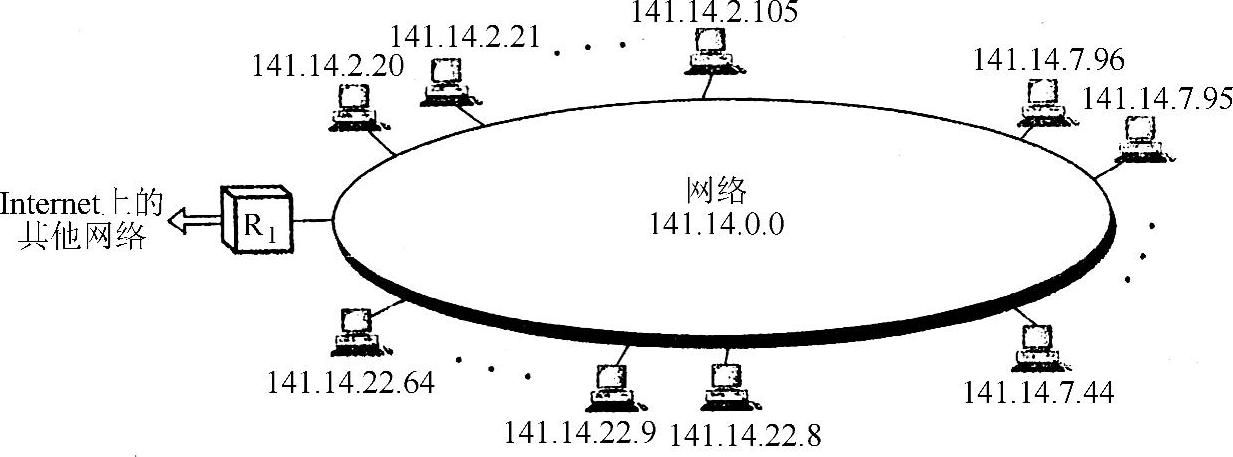

图3-82 两级地址结构的网络

现在看来，IP地址的两级层次结构设计确实还有不够合理之处，例如：

①IP地址空间的利用率有时很低。

每个A类地址网络可连接的主机数超过1000万。每个B类地址网络可连接的主机数也可超过6万。然后有些网络对连接在网络上的计算机数目有限制，不可能达到如此大的数量。如10Base-T以太网规定其最大结点数只有1024个，使用B类地址时，就会浪费6万多个IP地址，地址空间的利用率还不到2%，造成IP地址的浪费，使IP地址资源更早地被用光。

②如果将大量主机安装在同一个网络上往往会影响网络的性能，就有可能会发生网络拥塞。

③每一个物理网络分配一个网络号会使路由表变得太大，使网络性能变坏。

④无法随时增加本单位的网络，因为本单位必须事先到因特网管理机构中去申请并获得批准后，才能连接到因特网上工作。

为此，从1985年起，把两级层次的IP地址网络变成为三级层次的IP地址网络。这种做法叫做划分子网（Subneting）或子网寻址或子网路由选择，并已成为因特网的标准协议。

子网划分是将一个网络进一步划分成若干个子网络（Subnet）。划分子网纯属单位内部的事情，与本单位以外的网络无关，对外仍然表现为一个大网络。子网划分的方法是从网络的主机号中借用若干比特作为子网号Subnetid，而主机号也就相应减少了若干比特。于是两级的IP地址在本单位内部的网络中变成三级的IP地址，即网络号Netid、子网号Subnetid和主机号Hostid。凡从其他网络发送给本单位网络中某个主机的数据报，仍然是根据IP数据报的目的网络号Netid找到连接在本单位网络上的路由器，此路由器在收到IP数据报后，再按目的网络号Netid和子网号Subnetid找到目的子网，将IP数据报交付给目的主机。(www.daowen.com)

图3-83是将一个网络划分成3个子网的例子。IP数据报的目的主机地址是B类地址：144.14.2.21，因特网仍将该数据报送到路由器R₁，路由器R₁将该目的地址进行解释，知道144.14这个网络在物理上已分成3个子网。根据IP地址中的后两个字节分别确定子网标识Subnetid为2和主机标识Hostid为21。这样就将IP地址改变为3级层次结构，第1级是网路标识144.14，确定网络；第2级是子网标识2，确定子网；第3级是主机标识21，确定在该子网上的主机。

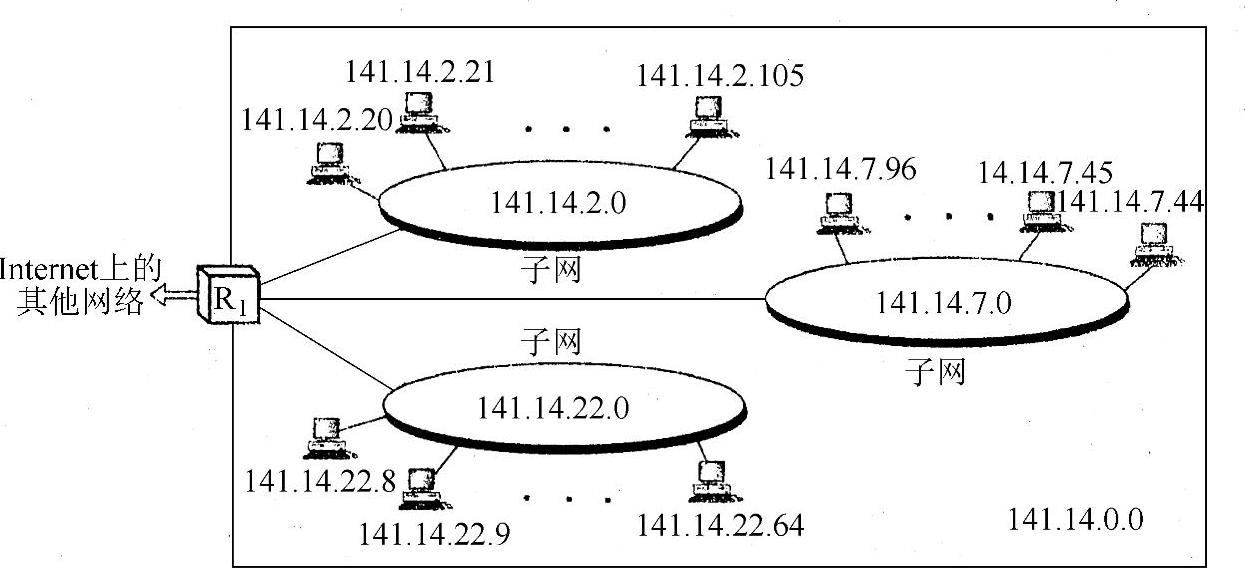

图3-83 具有3级层次结构的网络

图3-84 是上面例子中二级地址（无子网）和三级地址（有子网）的网络地址分配的情况。

图3-84 网络IP地址的层次结构

a）无子网情况 b）有子网情况

（2）子网掩码。当没有划分子网时，IP地址是两级结构，网络号字段是IP地址的“因特网部分”，主机号字段是IP地址的“本地部分”，如图3-85a所示。

划分子网后就成了三级IP地址结构，子网只是将IP地址的本地部分进行再划分，而不改变IP地址的因特网部分，如图3-85b所示。

但是如何能让计算机知道有无子网划分呢？这就是使用另一个长度也是32bit的子网掩码（Maskcode）来解决这个问题。

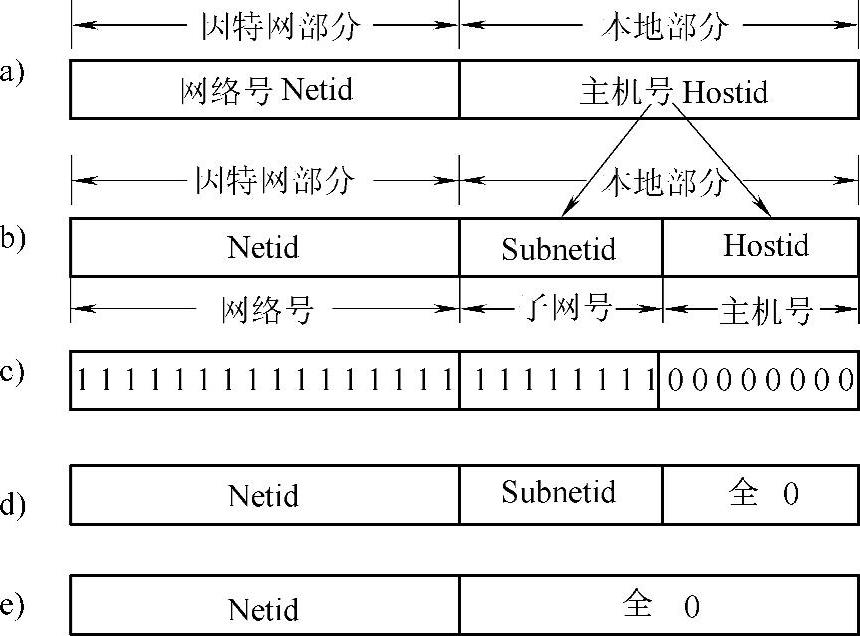

图3-85 IP地址的各字段和子网掩码

a）两级IP地址 b）三级IP地址 c）子网掩码 d）划分子网时的网络地址 e）不划分子网的网络地址

子网掩码和IP地址一样长，都是32bit，它由一串“1”和跟随的一串“0”组成。

子网掩码中的“1”表示与IP地址中的网络号和子网相对应的部分。子网掩码中的“0”表示与IP地址中的主机号相对应的部分，如图3-85c所示。

在IP地址划分子网的情况下，把子网掩码和划分子网的IP地址进行逐个比特相“与”（AND），便可得出主机号为全“0”的划分子网的网络地址，即＜Netid＞+＜Subnetid＞+全“0”的＜Hostid＞，如图3-85d所示。

如果IP数据报地址为不划分子网的地址，那么子网掩码和不划分子网的IP地址进行逐个比特相“与”（AND）的结果为如图3-85e所示的网络地址，即＜Netid＞+全“0”的＜Hostid＞。

这种不管有无子网都适用的子网掩码称为默认的子网掩码。显然：

A类地址的默认子网掩码是255.0.0.0，或0xFF000000。

B类地址的默认子网掩码是255.255.0.0，或0xFFFF0000。

C类地址的默认子网掩码是255.255.255.0，或0xFFFFFF00。

表3-15是B类地址的子网划分选择。可以看出，若适用较少比特数的子网号，则每个子网上可连接的主机数量较大。反之，使用较多比特数的子网号，则子网的数据可以较多，但每个子网上可连接的主机数量较少。可根据网络的具体情况来选择合适的子网掩码。

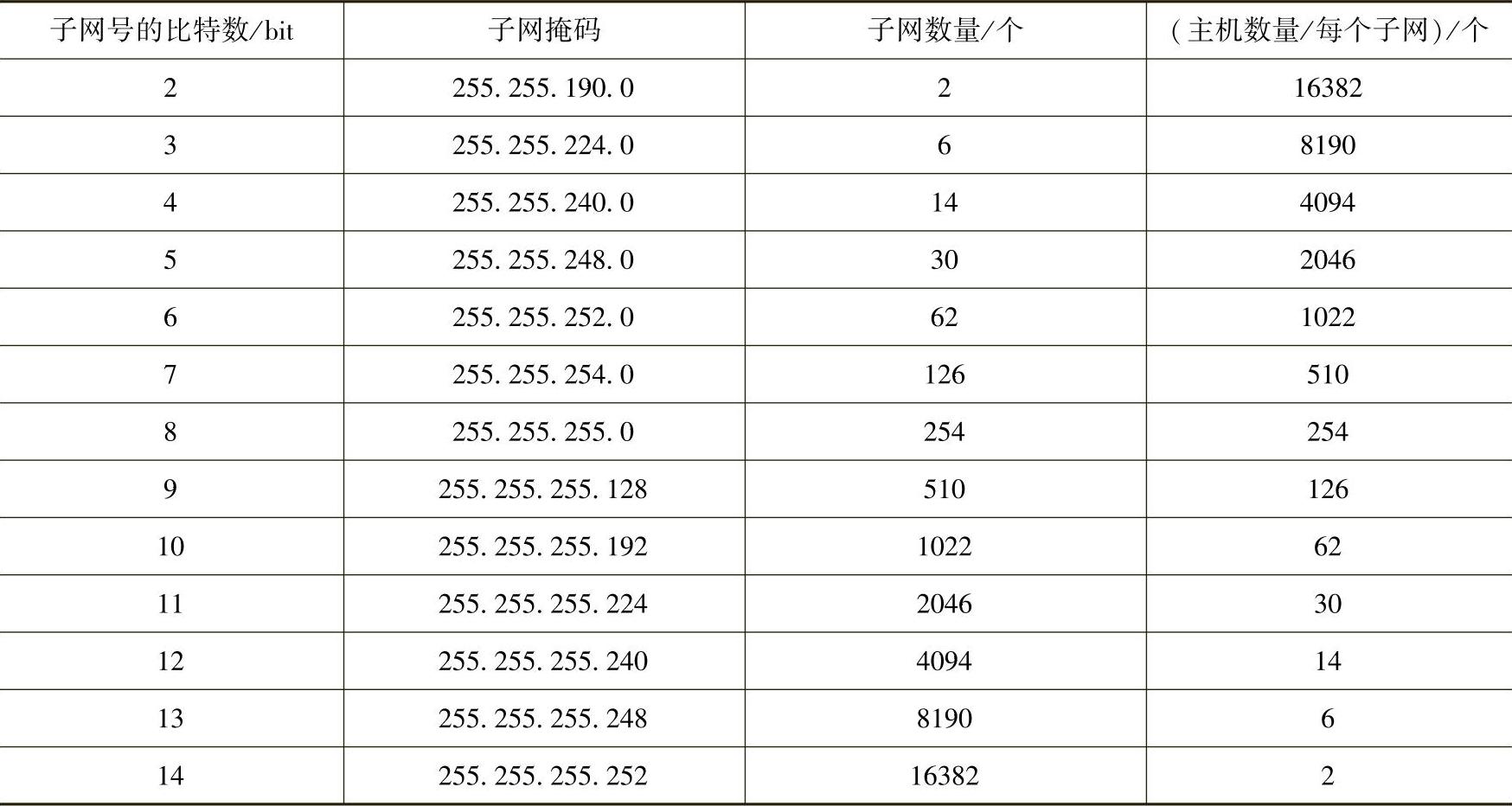

表3-15 B类地址的子网划分选择（使用固定长度子网）

6.IP多播的基本概念

IP多播（Multicast）又称组播，即一对多的通信，现已成为因特网的一个热门课题，广泛用于交互式会议、软件升级和信息交付（如新闻、股市等）。

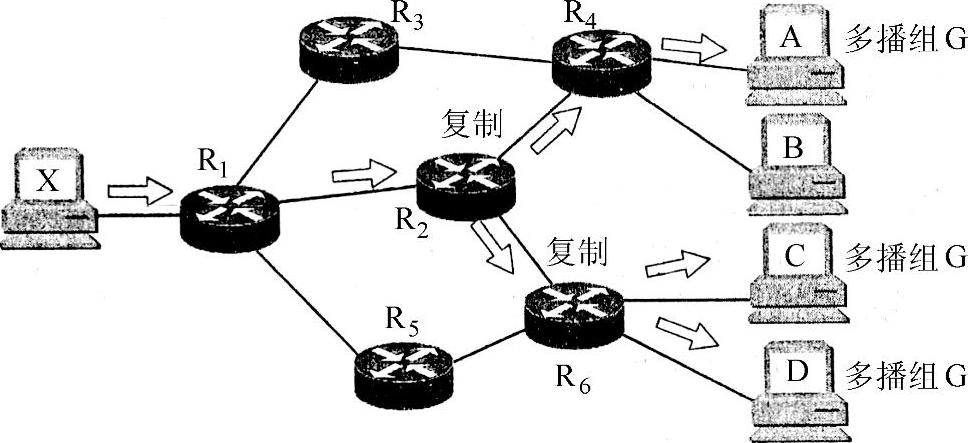

图3-86 采用多播路由器的多播系统

局域网的多播是用硬件实现的。在因特网上向多个站发送同样的数据报可以有两种方法：一种是采用单播方式，每次向一个目的站发送数据报，然后连续向各目的站进行多次发送。另一种是采用图3-86中的路由器进行复制转发。主机X在进行多播时只要发送一个数据报，到了路由器R₂才进行数据报复制，然后到了R₆再复制一次。也就是说，多播数据报仅在传送路径分岔时才将数据报复制后继续转发。能够运行多播协议的路由器称为多播路由器（Multi-cast router）。

在因特网上进行多播称为IP多播。最常用的两种IP多播方式为：

（1）使用组地址多播。IP使用的D类地址支持多播。D类IP地址的前缀是1110，因此地址的范围是224.0.0.0到239.255.255.255。每个D类地址标识一组主机。D类地址可用来标识有28bit的各个主机组（Host group），因此可标识2²⁸个多播组（超过2亿5千万个多播组）。显然，多播地址只能用于目的地址，而不能用于源地址。

（2）使用硬件进行多播。因特网是由许多网络互联起来的，其中有些是以太网，这些以太网本身就具有硬件多播能力，因此当多播数据报传送到这些以太网时，以太网就利用硬件进行多播，交付给属于该组成员的主机。以太网硬件地址字段中的第一个字节为0x01时则为多播地址。

因特网号码指派管理局IANA拥有的以太网地址块的最高位为24bit（0x00005E），也就是说，整个以太网硬件的地址范围为0x00005E000000～0x00005E FFFFFF。IANA用其中的一半作为多播地址，因此，以太网多播地址的范围是0x00005E000000～0x00005E 7FFFFF。这样，以太网中只有23bit可用作多播地址。而D类IP地址可供分配的有28bit，可见在这28bit的前5个bit不能用来构成以太网硬件地址，如图3-87所示。

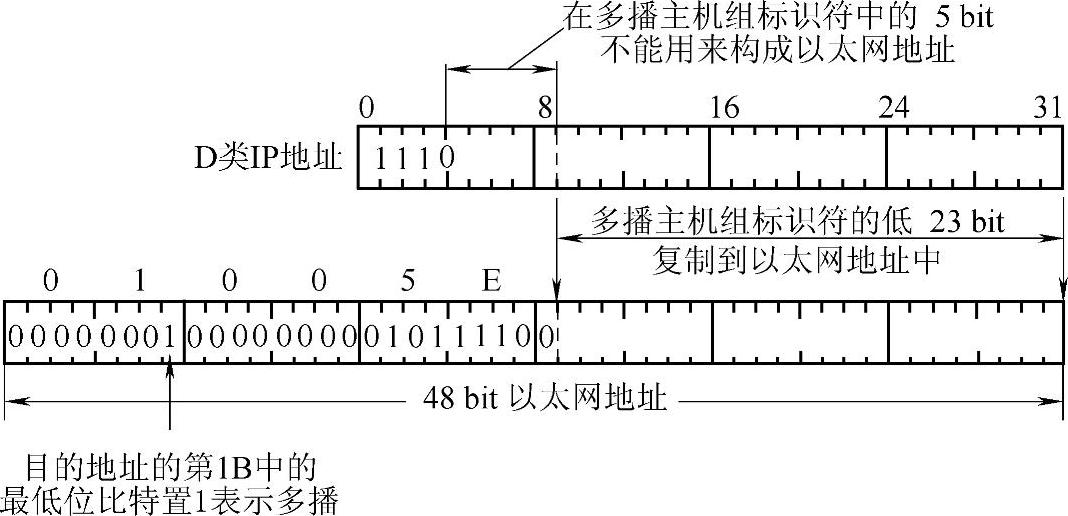

图3-87 D类IP地址与以太网地址的映射关系

7.因特网的域名系统

用户与因特网上某主机通信时，很难记忆和使用长达32bit二进制的主机地址。即使是点分十进制IP地址也并不容易记忆。大家都希望能使用某种容易记忆和便于操作的主机名字。这就是域名系统（Domain Name System，DNS）。

因特网的域名系统（Domain Name System，DNS）采用联机的客户服务器方式组成一个分布式联机的数据库系统。用域名服务器把主机域名和IP地址一一对应。连接在因特网上的任何一个主机或路由器，都有一个唯一的层次结构的名字，即域名（Domain name）。当用户要和因特网上某台计算机交换信息时，只需使用域名，网络会自动转换成IP地址，找到该台计算机。

每台计算机的域名由一系列的字母和数字组成。例如，清华大学计算机科学与技术系的域名为cs.tsinghua.edu.cn，其中cn代表中国，edu表示教育部门，tsinghua表示清华大学，cs表示计算机科学与技术系。由此可见，域名是有层次的，域名中的最末部分通常都表示国家，最左部分代表该台计算机的名字。域名是一个逻辑概念，它不必与物理地址相一致。

下面是对域名的分级以及域名和IP地址的映射的具体介绍。

（1）域名的分级。早期的因特网使用的是非等级的名字空间来描述域名，其优点是名字简短，缺点是不能推广到具有大量计算机的网络。由于名字取自单一的标识字符集，随着网点数量的增加，潜在的冲突也随之增多。为此，因特网国际特别委员会（Internet International Ad Hoc Committee，IAHC）决定不采用集中命名的机制，而是采用分布的名字空间管理机构，使名字和地址的映射任务分布执行。

域名的结构由若干分量组成，各分量之间用点隔开，这些分量分为顶级域名、二级域名、三级域名……每一级由英文字母和数字组成（最多不超过63个字符，字母不分大小写）。级别最低的域名写在最左边，级别最高的顶级域名写在最右边。完整的域名不超过255个字符。域名系统不规定一个域名需包含多少个下级域名，也不规定每一级的域名代表什么意思。各级域名由其上一级的域名管理机构管理，最高的顶级域名由因特网有关机构管理。用这种方法可使每一个名字都是唯一的，并且容易查找域名。

顶级域名有3类：

1）国家顶级域名：如cn表示中国、us表示美国和uk表示英国。

2）国际顶级域名：采用int。

3）通用顶级域名：com表示公司企业、net表示网络服务机构、org表示非盈利性组织、edu表示教育机构、gov表示政府部门、mil表示军事部门、firm表示公司企业、shop表示销售公司和企业、web表示万维网活动单位、arts表示文化娱乐单位、info表示信息服务单位和nom表示个人。

二级域名均由各国自行确定，我国把二级域名划分为“类别域名”和“行政区域名”两类。类别域名为：ac表示科研机构，com表示工、商和金融企业，edu表示教育机构，gov表示政府部门，net表示互联网络，NIC表示接入网络的信息中心和运行中心（NOC），org表示各种非盈利性组织。“行政区域名”共34个，适用于我国各省、自治区、直辖市。如bj为北京市、sh为上海市和js为江苏省等。

二级域名下面的三级域名可向中国互联网网络中心CNNIC申请。

（2）域名和IP地址的映射。域名方案应包括一个高效、可靠、通用的分布系统，实现名字与IP地址的映射，特点是

1）系统应是分布的。由分布在多个网点的一组服务器协同操作解决映射问题。

2）系统应是高效的。大多数名字映射在本地操作，只有少数名字映射需要在互联网上通信。

3）系统应是可靠的。单台计算机故障不会影响系统正确运行。

4）系统应是通用的。它不仅限于使用机器名。

图3-88是一个树形结构的域名服务器的概念布局。树的根是识别顶层域名的服务器。它是一个能解析每个域名的服务器，并为该名字选择一个正确的服务器，然后逐级往下搜索，最后将结果返回。

每一个域名服务器不但能够进行一些域名到IP地址的转换，而且还必须具有连向其他域名服务器的信息。当自己不能进行域名到IP地址的转换时，就能够知道到什么地方去找其他的域名服务器。

图3-88 域名服务器的树形概念布局

因特网上的域名服务器系统是按照域名的层次来安排的。每一个域名服务器都只对域名系统中的一部分进行管辖。现在共有3种不同类型的域名服务器。

（1）本地域名服务器。每个因特网接入服务商（Internet Service Provider，ISP）、一个大学或大学里一个系，都可拥有一个本地域名服务器（Local name server），有时也称默认域名服务器。本地域名服务器离用户较近，一般不超过几个路由器的距离。如果需要查询的主机也属于同一个本地ISP时，则本地域名服务器立即就能将查询的主机名转换为它的IP地址，而不需要去询问其他的域名服务器。

（2）根域名服务器。当本地域名服务器不能立即回答某主机的查询时，该本地域名服务器就以DNS域名系统客户的身份向某一个根域名服务器（Root name server）查询。如果根域名服务器具有被查询主机的信息，就把DNS回答的报文发送给本地域名服务器，然后本地域名服务器再回答发起查询的主机。如果根域名服务器没有被查询主机的信息时，它就一定知道某个保存被查询主机各自映射的授权域名服务器的IP地址。

根域名服务器通常用来管辖顶级域（如.com）的域名转换，而不直接对顶级域下面所属的域名进行转换，它能够找到下面所有的二级域名服务器。

（3）授权域名服务器。每个主机都必须在授权域名服务器（Authoritative name server）处注册登记。通常一个主机的授权域名服务器就是它的本地的因特网接入服务商ISP的一个域名服务器。为了更加可靠的工作，一个主机最好至少有两个以上的授权服务器。许多域名服务器同时充当本地域名服务器和授权域名服务器。
