图3-39是以太网的结构和实现方法。采用10Base5粗电缆传输媒体。其功能包括数据链路层和物理层。由收发器、收发器电缆、控制器、50Ω同轴电缆和50Ω终端匹配器等5部分组成。

收发器的功能是：接收或发送信号、检测总线上的信号碰撞以及实现站和总线电缆的接地隔离。

收发器电缆由4对电缆芯线组成，连接控制器和收发器。它的功能是传送数据和控制信号，给收发器提供电源。

传输系统由50Ω粗同轴电缆和终端匹配电阻两部分组成。终端匹配器的作用是吸收电缆终端对发射信号的反射。

以太网控制器是以太网结构的核心部件。它的功能包括：站点接口、数据包装、链路管理和编码解码。它完成了全部数据链路层的功能和接口功能及编解码功能。

由于电缆长度限制在500m以内，见表3-4，为了扩展总线长度，可以采用中继器灵活配置。图3-40、图3-41和图3-42分别表示3种不同大小的网络结构。

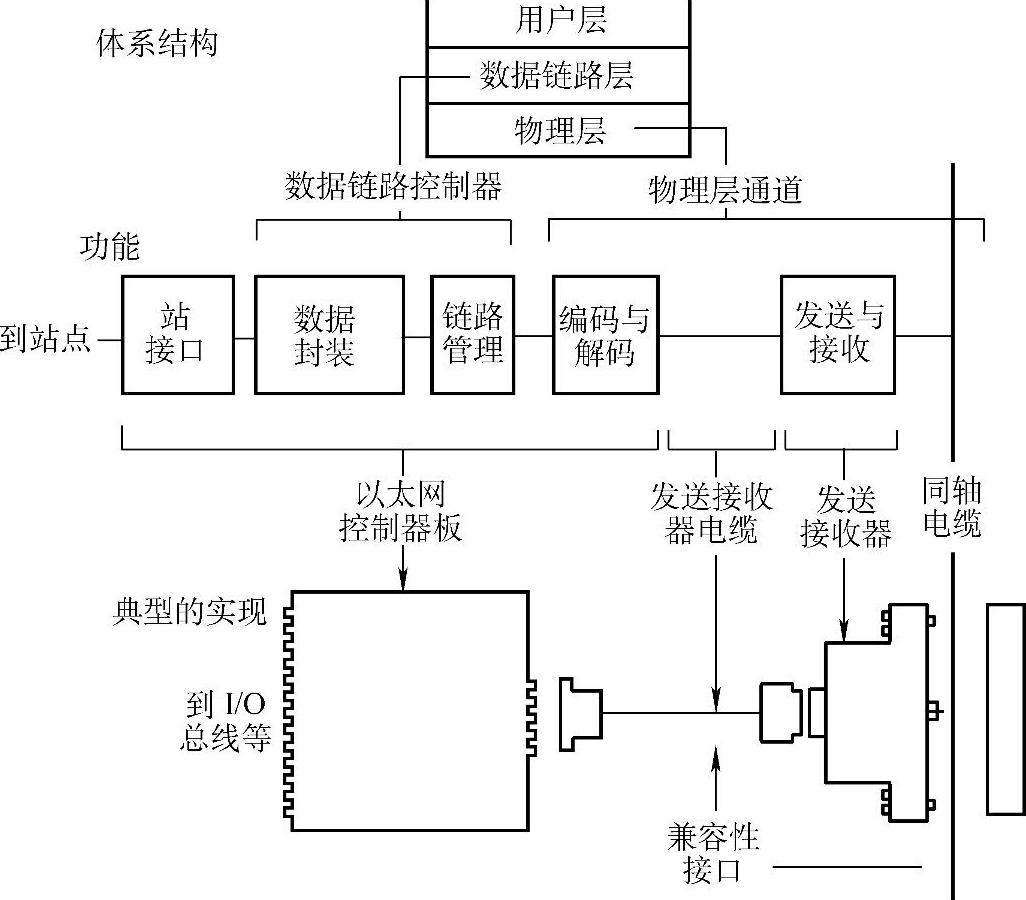

图3-39 以太网的结构

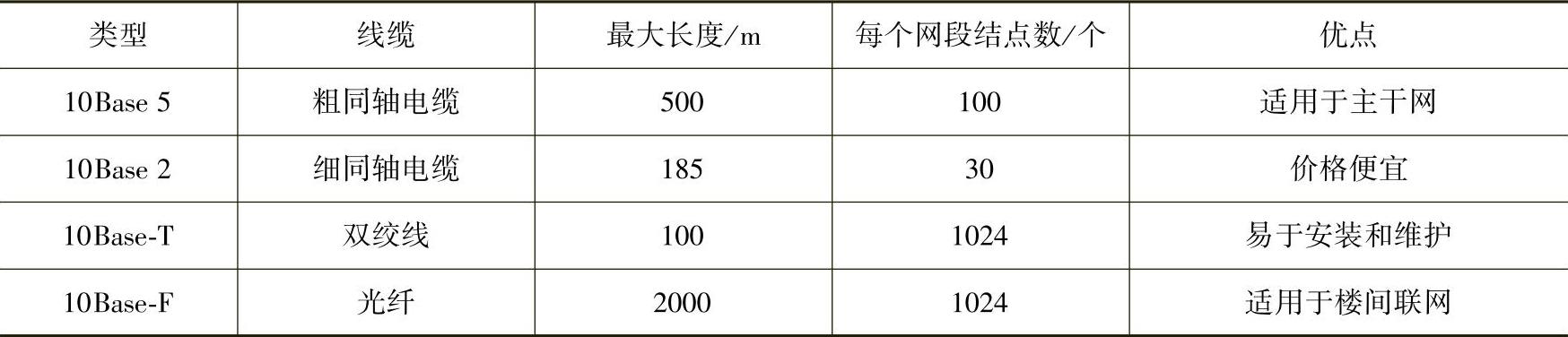

表3-4 10Mbit/s基带信号局域网的特性

以太网可使用多种电缆作为传输媒体。用的最多的是10Base-T双绞线。“10”表示信息传播的速率为每秒10Mbit。“Base”表示电缆上传输的信号为采用曼彻斯特编码的基带信号，“T”代表是双绞线电缆。下面是对几种电缆的具体介绍：

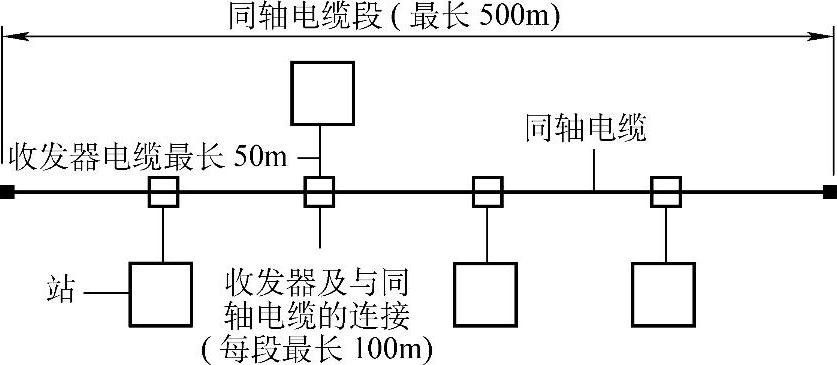

图3-40 小型以太网结构

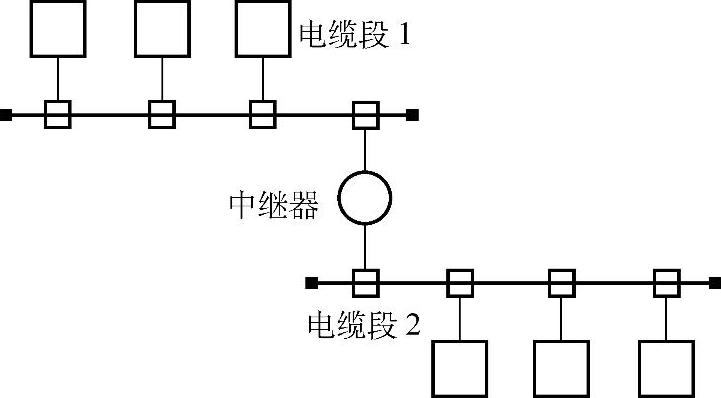

图3-41 中型以太网结构(www.daowen.com)

（1）双绞线电缆（10Base-T和100Base-TX）可支持的最大传输距离为100m。

（2）同轴电缆。粗同轴电缆10Base5（电缆直径10mm，特性阻抗50Ω），“5”代表可支持的最大传输距离为500m；细同轴电缆10Base2（电缆直径5mm，特性阻抗50Ω），“2”代表可支持的最大传输距离为200m。

（3）光缆。10Base-F（多模光纤电缆，光纤直径为62.5mm，传输光线波长为125μm），可支持的最大传输距离为2000m。单模光纤的衰减小，在2.5Gbit/s的高速率下，可传输数十千米而不必采用中继器。

10Base5粗缆以太网是最初使用的以太网。网卡通过DB-15型连接器（15针）与收发器电缆相连接。收发器电缆的正式名称是AUI（Attachment Unit Interface）。它的另一端连接到收发器。收发器电缆（AUI）不能超过50m。收发器由两部分组成：一部分是媒体有源连接单元（Medium Attachment Unit，MAU），另一部分是无源的插入式分接头（Tap），称为媒体相关接口（Medium Dependent Interface，MDI），它直接插入到电缆中（不用切断电缆）就能与同轴电缆的内导体良好地接触连接。

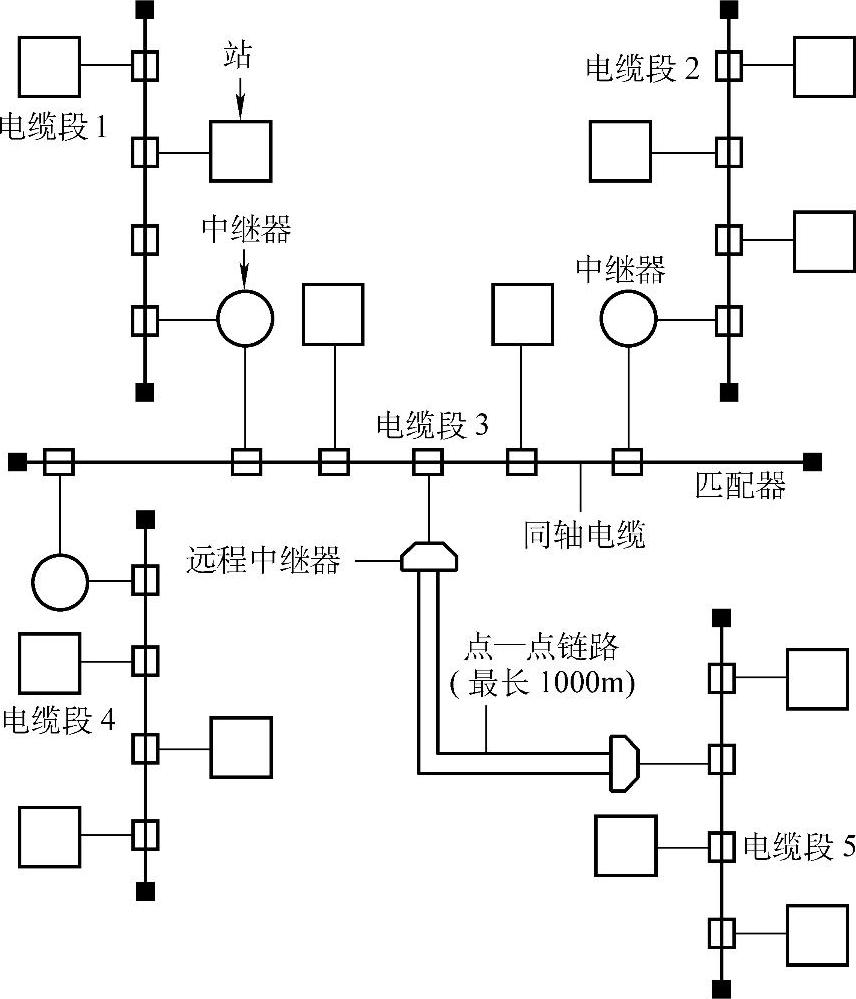

图3-42 大型以太网结构

10Base2以太网电缆的连接采用无源的、标准的BNCT型连接器，发送器装在计算机的以太网控制板上。

10Base-T以太网采用双绞线连接。用集线器Hub与众多的双绞线对连接。这种双绞线以太网配线十分方便，故障检测也十分容易，造价不高，因此被广泛采用。

10Base-F以太网采用光纤连接，抗干扰性能优良、传输衰减小和频带宽等是它的最大优点，适用于大楼间连接和场地很分散的连接，但连接器和光纤等价格稍贵。

图3-43为3种802.3局域网线缆的连接方法。

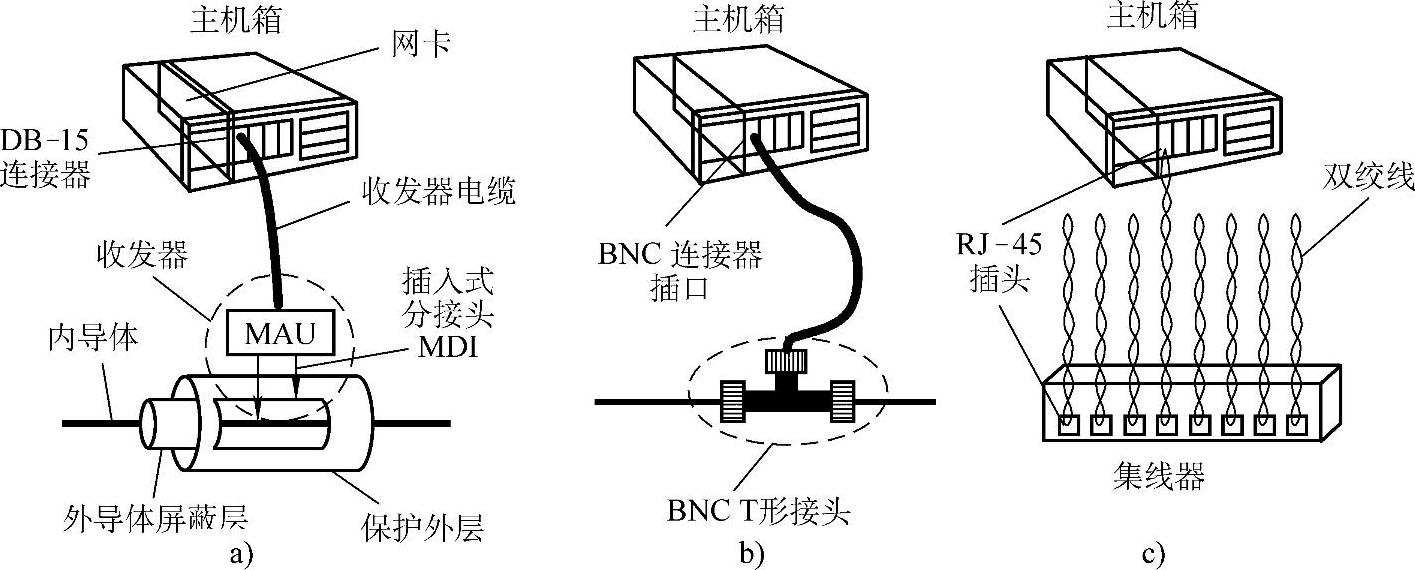

图3-43 3种以太网的连接方法

a）粗缆以太网10Base5 b）细缆以太网10Base2 c）双绞线以太网10Base-T
