时分复用系统传送计算机数据时，由于计算机数据传送是突发性的，每个计算机用户对已经分配到的信道的利用率一般是不高的。当用户在某一段时间暂时无数据传输时（如用户正在键盘上输入数据或正在浏览屏幕信息），那么只能让已分配到的信道空闲着，而其他用户又无法使用这个暂时空闲的线路资源。图3-10说明了这个概念。这里假定有A、B、C、D四个用户进行时分复用。复用器按①→②→③→④的时序依次扫描A、B、C、D各用户的时隙，构成时分复用帧，每个时分复用帧中包含有四个用户时隙（用户数据包）。可以看出，当某个用户暂时无数据发送时，时分复用帧分配给该用户的时隙只能处于空闲状态，其他用户不能使用这些空闲时隙，导致复用后的信道利用率不高。

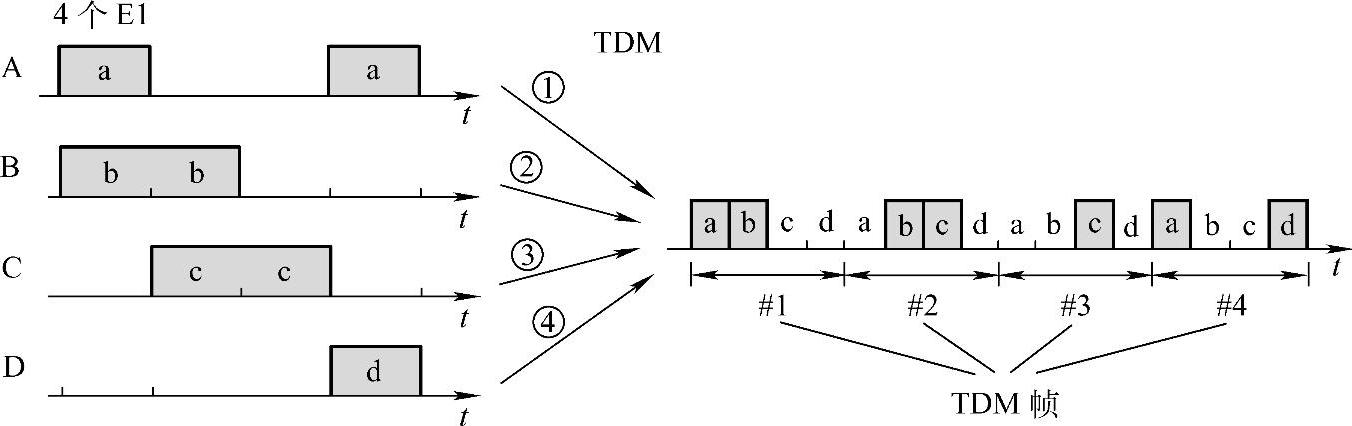

图3-10 时分复用帧的空闲时隙

统计时分复用（Statistic TDM，STDM）就是为了充分利用时分复用的空闲时隙而设计的一种改进的时分复用，它可以明显地提高信道的利用率。图3-11是统计时分复用的原理图。与TDM主要的区别是各用户随时发送的数据都先存入一个集中器的缓存中，然后复用器再按顺序依次扫描集中器中的缓存，将缓存中的输入数据送到STDM帧中。当一个复用帧的数据放满了，就发送出去。因此，STDM复用帧不是固定分配时隙，而是按需动态地分配时隙。读者可能会发现，在STDM中，某个用户所占的时隙并不能周期性地出现，因此统计复用又称异步时分复用，而普通的TDM时分复用称为同步时分复用。

由于STDM复用帧中的时隙并不是固定地分配给某个用户，所以在每个时隙中还必须有用户的地址信息，这是统计时分复用必须要增加的开销。在图3-11的输出线路上每个时隙之前的白色小间隙就是放入这样的地址信息。图3-12说明在同步传输中，只需在复用帧的起始端和终止端加上同步字符或字节。而在异步传输中，还必须在数据位的前后两端增加起始位和终止位。(www.daowen.com)

集中器（Concentrator）也称为智能复用器，它能通过排队方式使各用户合理地共享信道。许多集中器还具有路由选择、数据压缩和前向纠错等功能。

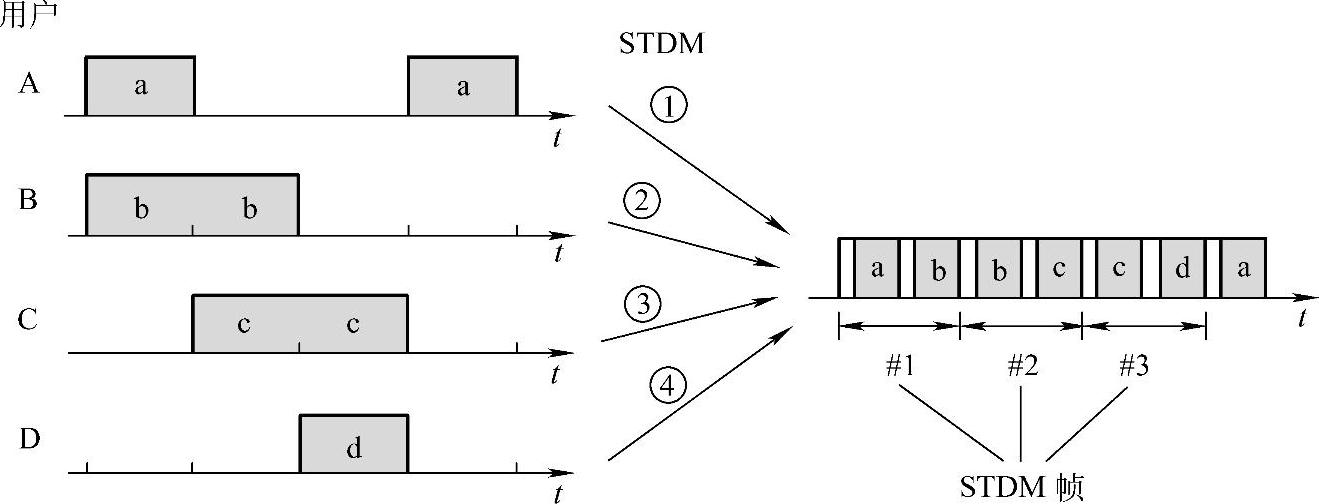

图3-11 STDM的工作原理
