按照GB/T50314—2006《智能建筑设计标准》中的条文要求，综合布线可分为办公建筑、商业建筑、文化建筑、媒体建筑、体育建筑、医院建筑、学校建筑、交通建筑、住宅建筑、通用工业建筑十类。因此在制定建筑智能化系统的实施方案时，既要考虑到综合布线的“共性”，又得兼顾它们的“个性”，不能盲目照搬。

方案设计的“共性”部分应符合GB50311—2007《综合布线系统工程设计规范》中的规定和要求，“个性”部分应根据项目的特点和需求进行分析、把握尺度、完善设计。下面解读这十类建筑的综合布线系统工程设计时应该注重和考虑的问题。

1.办公建筑

办公建筑分为商务办公建筑、行政办公建筑和金融办公建筑。办公建筑的综合布线要适应出租型办公建筑和自用型办公建筑（一般办公和以生产为主的办公）来考虑。

（1）出租型办公建筑的综合布线系统。出租型办公建筑的综合布线系统的运维模式一般是由物业来管理，项目也是由开发商自己投资建设。建设规模的确定与工程实施过程可分为两种：

一种是常规工程规模预测，即每5～10m²设置一个工作区，每个工作区设置2个或2个以上信息点，再按这个基本量与网络的结构来考虑整个水平与主干子系统的设备配置。

另一种是不确定用户的出租型办公楼，带有临时与流动的特点，针对临时出租的场地，采用区域布线的概念来设计：

1）先敷设电信间至区域（大客户所在的区域）的光（电）缆，每一个区域可以设置两个光纤插座（接入以太网交换机）和两个语音插座（接入企业电话集线器或程控用户电话交换机）；区域内的配线网络由客户进驻以后，根据需要自行完成。

图2-40 电视监控系统

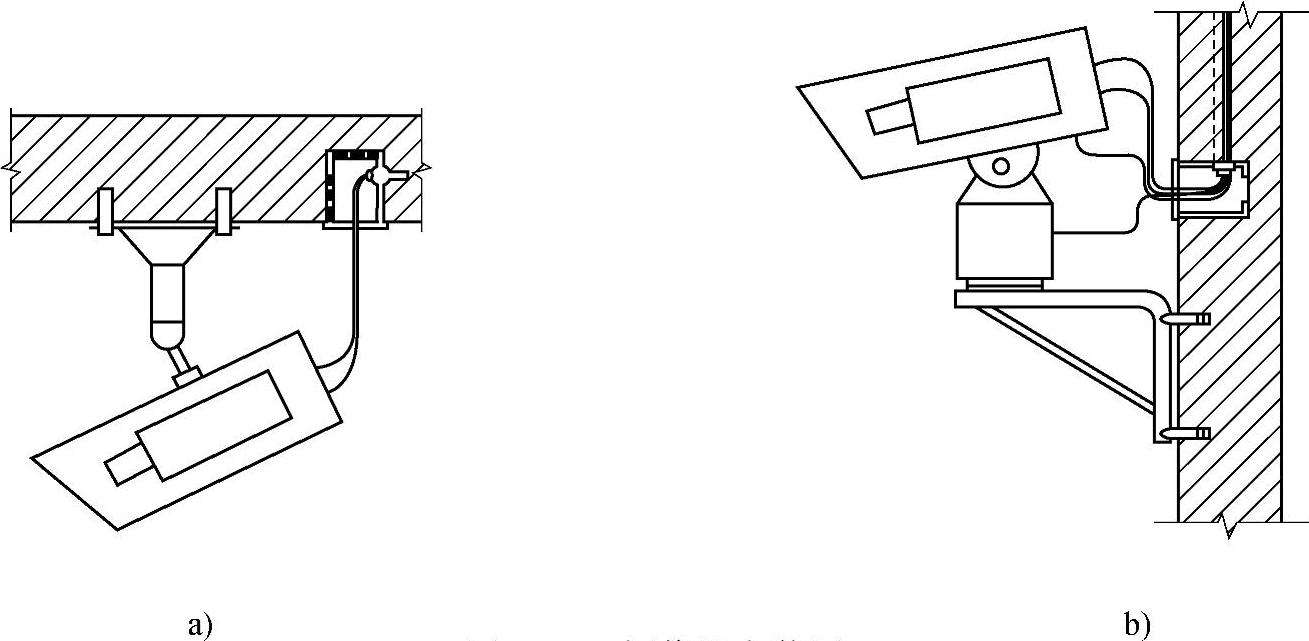

图2-41 摄像机安装图

a）摄像机吊顶安装 b）摄像机墙式安装

2）在水平线缆的路由中设置CP点（集合点），先布放从电信间到CP点之间的水平线缆，以后根据未来用户的需要再完成CP至信息点之间的线缆。

3）采用在区域内设置多用户信息插座的方式。

4）也可以只做主干部分的线缆，不做水平部分，提前预留出相应的管槽，等用户确定后，自己结合网络建设进行配线。

出租型办公楼布线系统可使用超5类（语音）+6类（数据）+光纤（水平或主干）混合配置的综合布线形式。

（2）自用型办公建筑的综合布线系统。自用型办公建筑一般选用的综合布线等级都比较高，如全6类+光纤的配置方案。尤其是国家政府机关办公楼，因其网络有内网、外网、保密网之分，所以综合布线就不是一套系统，信息点除了要包括电话、数据需求以外，还要考虑涉及内网、外网、保密网以及备份等需要的信息点。这样，就比一般的工程所用的信息点数量要多得多。

对于开放型办公的区域，为了便于大量的水平线缆的布放，采用网络地板的敷设方式较为有利，要根据线缆敷设是否采用金属管槽来考虑线缆的防火阻燃等级要求。

2.商业建筑

商业建筑包括商场、宾馆等建筑，具有商业经营性质，所以应构建集商业经营及面向宾客服务的综合管理平台，满足对商业的信息化管理的需要。

（1）商场综合布线系统。商场实际上是一个大开间，由于商铺的大小、位置、密度的不确定性，可以采用CP点的方式，信息点不宜太密；在一些流动的公共场所，应考虑预留出光纤信息点。此外，水平电缆长度有可能超过90m，考虑到水平电缆的超长性，可在商场内的每一层设置多个电信间或采用光缆。

在摊位较为明确的场地，也可以采用地插的出线方式，按每个工作区20～100m²设置信息点。

（2）宾馆综合布线系统。宾馆信息点的数量不按工作区面积决定，而是按套房等级如普通标准间、豪华套房、总统套房等来设定信息点的多少。宾馆布线系统也可能是电话和数据按照各自的配线网络分开设置。电话不一定纳入综合布线系统，因为宾馆一般都会建设自己的程控用户交换机系统，电话信息点可以直接通过电话线与交换机互联。上网的数据端口则按综合布线系统设计，形成两个独立的配线系统。有的项目为了减少每个套房引至配线室线缆的数量，也将家居信息配线箱的设计理念引入在宾馆套房的布线方案中。

3.文化建筑

文化建筑包括图书馆、博物馆、会展中心、档案馆等。布线系统的特点是满足文献和文物的存储、展示、查阅、陈列、学术研究及信息传递等功能需求；满足面向社会、公众信息的发布及传播，实现文化信息加工、增值和交流等文化窗口的信息化应用需要。

文化建筑的综合布线情况比较复杂。图书馆阅览室需要信息点密度很高，以方便读者随时上网查阅资料。博物馆布线的信息点要考虑安全性问题。档案馆是存储资料的场所，信息点会相对少些。会展中心是大开间结构，场地状况比较复杂，如会展中心的新闻中心，专业设备较多，要求每个工作区设置多个信息点，展览大厅则无需太多的信息点，可采用CP点方式。从整洁、美观的要求出发，上述场地会采用地插式预埋信息插座，可采用多样性的安装方式。

档案馆、图书馆、博物馆因信息流量大，通常选用高传输性能的高等级的综合布线系统。可采用有线+无线（设置AP无线网卡）混合的综合布线方式，方便人员流动时的信息交流及上网需要。要注意线缆的防火、无烟、低毒等问题。(www.daowen.com)

4.媒体建筑

媒体建筑包括大、中型剧（影）院和广播电视业务等建筑。综合布线系统应满足媒体信息业务交换和信息化管理的需要。

媒体建筑内的音/视频信息流的频率高、频谱宽、图像质量要求较高，存在较多的无线电干扰源，为避免传输线路信号和电子设备之间的干扰，较多采用同轴电缆和光纤的综合布线系统。

5.体育建筑

体育建筑指各类体育场、体育馆、游泳馆等建筑。布线系统应满足体育竞赛业务信息化和信息化管理的需要；是体育竞赛和多功能使用的基础保障。

体育建筑有体育服务和公共服务两部分，可分成很多不同的功能区。各类体育场、体育馆除了比赛场地外，还有许多观众席和公共建筑物。除了要考虑新闻中心、信息中心、药物检查或者商场等设施区域以外，还要考虑体育赛场内各种设备的安装场地，如时钟、记分、升旗、大屏幕显示和公共广播、现场扩声系统的信息传递。体育场、体育馆可采用有线+无线的混合布线方式。

体育建筑的综合布线系统要注重以下三个方面：

1）室外场地的布线器件和连接器必须具有防雨雪、防曝晒、防风沙、防雷电等防护等级（要求达到IP67等级），并采取相应的防范措施。

2）体育场馆的面积都比较大，应考虑设置多个电信间，各电信间之间采用光缆互通，构成光纤环网，确保网络信息畅通。

3）选用室外型光缆和电缆，采用密闭的金属管槽布放线缆。

6.医院建筑

二级及以上综合性医院占用的面积大，建筑物多，是一个多功能建筑群体。布线系统应满足数字化医院的基础条件，提供节能降耗、保护环境，构建以人为本的医疗环境的技术保障。

医院信息化系统对线缆传输网络的带宽有更高需求；应重视医疗设备本身易产生电磁干扰的问题。为保证信息安全性，在医疗器械比较集中的场合（如医技楼、手术室），应采用屏蔽电缆+光纤的方式，建筑物之间以光缆为主要传输介质。从计算机网络出发，应考虑信息的远程传输及与公用配线网络的互通。

7.学校建筑

学校建筑包括全日制高等院校、高级中学和高级职业中学、初级中学和小学、托儿所和幼儿园等建筑。布线系统应满足各类学校的教学性质、规模、管理方式和服务对象的业务需求；为各类学校的教学、科研、管理和学习环境提供信息化的基础保障。

校园占地面积大，建筑物多，有教学楼、办公楼、实验基地、报告厅、图书馆、学生活动中心、体育馆、食堂以及学生宿舍等。因此，综合布线应以学校信息中心为配线网络的中心点，向各建筑物辐射。校园网更多的是建筑群之间的主干光纤环网的建设，主干环加配线环，再延伸至建筑物。和医院建筑一样，学校建筑还要考虑与外部的信息互联互通。

建筑物内部信息点布放的位置、数量及布线系统的等级，应根据大楼的不同使用功能来确定，不能都按建筑面积来考虑，尽量做到各种业务配线网的融合应用。

8.交通建筑

交通建筑指大型空港航站楼、铁路客运站、城市公共轨道交通站、社会停车场等建筑。布线系统应满足各类交通建筑运营业务的需求；为交通运营业务环境提供基础保障，满足现代交通建筑管理信息化的需求。

交通建筑的综合布线特点是建筑面积较大，客运大厅、货运码头属于大开间的部位，也可采用CP点的设计形式。服务区域采用有线的形式，公共场地可用无线做延伸。

9.住宅建筑

住宅、别墅等建筑的布线系统应体现以人为本的原则，做到安全、舒适和便利。家居布线分为住户内配线、楼内配线、园区内配线这三种情况，与电信业务的接入密切相关。

住宅建筑的综合布线不同于一般的公共建筑布线，其有两种形式：

1）采用家居布线箱，家居布线箱只完成配线功能，包括了电话、数据、电视业务，是配线上的“三网融合”，但没有对信息进行处理（如交换、存储、处理、传输）。

2）把配线管理和信息处理做在一起，既有配线功能，又有信息交换与传递功能。此外，还有家庭三表抄送、紧急呼救、家电设备工作状态等智能化控制信息的转换与传递等。

10.工业建筑

工业建筑分为生产区和办公区两种场区域，应把生产区域和一般办公区域区分开。针对生产区环境的恶劣程度，采用防水、防灰尘、防振动、防腐蚀、防电磁污染等防护要求级别的接插件。对于一些良好的环境的区域，如IT产品生产部门的控制室、办公区等，可按一般建筑类型的要求进行布线。
