办公大楼地上10层，地下二层，总建筑面积为2.98万m²。计算机信息处理机房在第六层，程控交换机房在第一层，安保电视监控在第一层大厅总值班室。每个房间内的工作区提供2～4个双孔信息插座，分别支持数据和语音信号传输。3类信息模块支持10Mbit/s以下速率的数据和语音传输；5类信息模块支持155Mbit/s高速率数据传输。

整个大楼共设数据点1146个，语音点1087个，监控点86个。标准层信息点分布如图2-32所示。

主干线采用62.5/125μm多模光缆光纤，支持多媒体等宽带数据传输，传输速率达500Mbit/s以上；语音传输采用100对3类大对数双绞线缆，通过各层管理区的弱电间引至第一层程控机房。在4个弱电间的配线柜分别设有一个光纤配线架（LIU100A），由一根6芯光缆分别引至第六层计算机房主配线架上，端接各层汇集的光纤，与网络设备连接。每根光缆使用4芯，2芯备用，构成一个智能网络管理系统。

水平子系统采用优质4对超5类双绞线缆支持高速数据和监控图像信号传输，传输速率达155/622Mbit/s；采用优质4对3类双绞线缆支持语音信号传输。

各楼层配线间和主配线间分别采用100对、300对和900对壁挂式配线架，连接和管理数据系统、语音系统、监控系统和楼宇自控系统的信息传输。

1.管理区

根据大楼特点，每个楼层均有两个管理区，各管理区设有综合布线弱电间。两个弱电间均设有100对和300对配线架，连接水平电缆和干线电缆，通过跳线与网络设备互联；配线架以300对为一个基本单元，可端接72个信息点。图2-37是标准层信息点分布图。

弱电间内还设有光纤配线架，使各层的网络设备与计算机房的网络设备互联，构成整个大楼的高速数据通信网。

2.设备间

设备间在第一层，安装程控交换机、多组900对配线架，端接垂直大对数电缆，管理整个大楼的电话通信。

第六层的计算机房，安装Xylan Omni-9WX数据交换主机和光纤配线架，端接各层汇集的光纤，通过主机管理整个大楼的局域网，构成高速信息系统。通过Cisco7000路由器与互联网进行通信和管理。图2-38是大楼综合布线总体方案。

3.安保监控系统(www.daowen.com)

安保监控系统包括电视监控、电子巡更和防盗报警三部分。

（1）电视监控系统。在大楼的大堂、多功能厅、会议室、楼梯口、电梯轿箱、财务室和车库等位置共安装86个摄像监控点。全部摄像机的RGB彩色视频信号通过5类非屏蔽双绞线电缆与第一层总值班室的监控电视墙相连。电缆在吊顶内穿过，再通过弱电间，最后到达一层监控室。

（2）电子巡更系统。电子巡更系统用于保安人员巡逻值班过程中发现安全问题时能及时反馈给监控中心，系统由资料记录器、输送器和巡更钟等组成。保安人员按事先编好的巡更时序进行定时定点巡逻，保安人员每经过一个巡逻点时，把随身携带的记录器插入巡更钟的读取口，把读取的到达时间和有关代码发回监控中心，并由打印机自动打印。若巡更员未能按时到达巡更点，摄像机和录像系统自动传回图像。

（3）防盗报警系统。防盗报警系统由报警主机及微波/红外双鉴探头传感器组成，可作为周界报警和重要部门的报警装置，如图2-39所示。

图2-40所示为电视监控系统，图2-41所示为摄像机安装图。

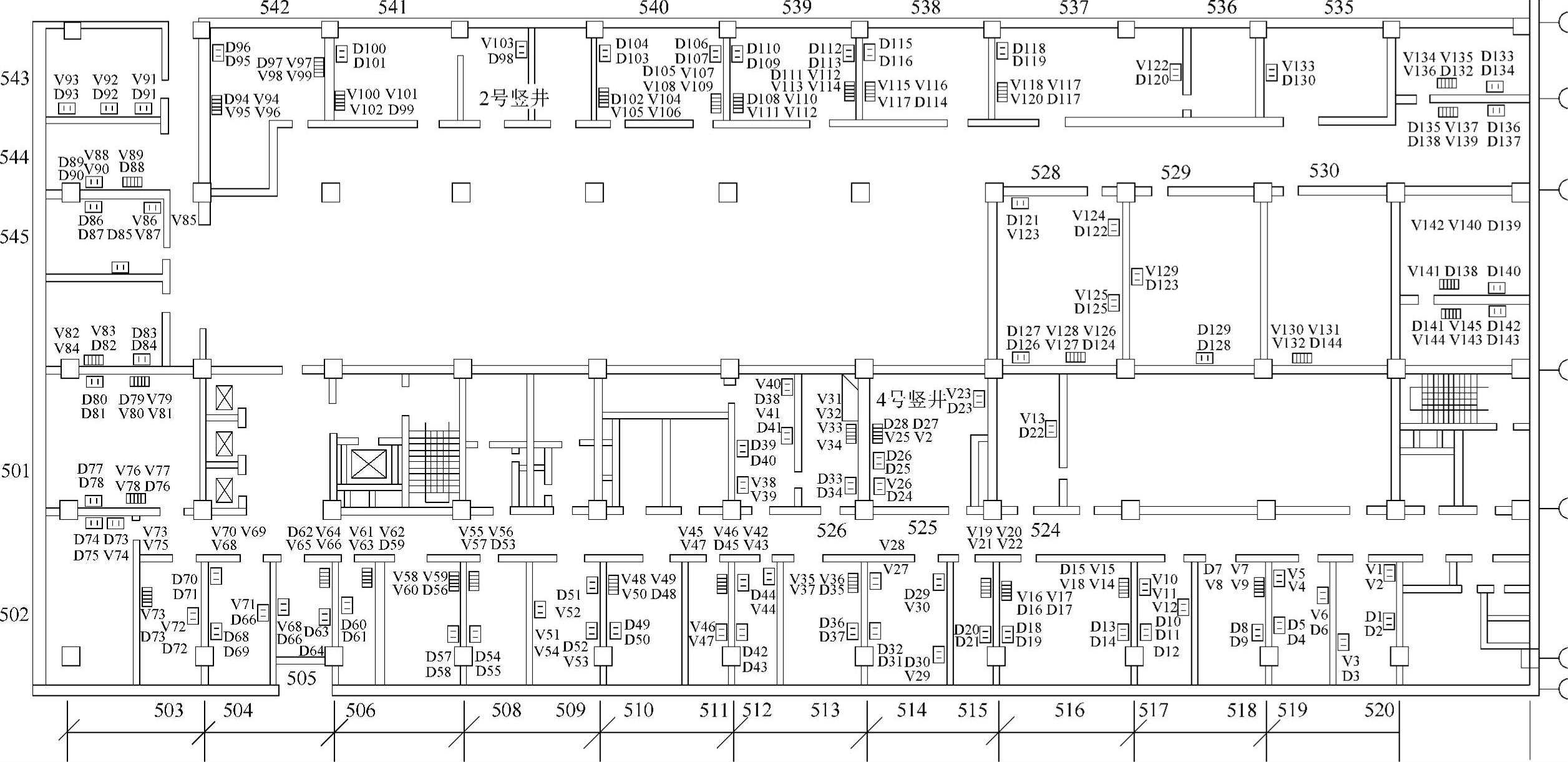

图2-37 标准层信息点分布图

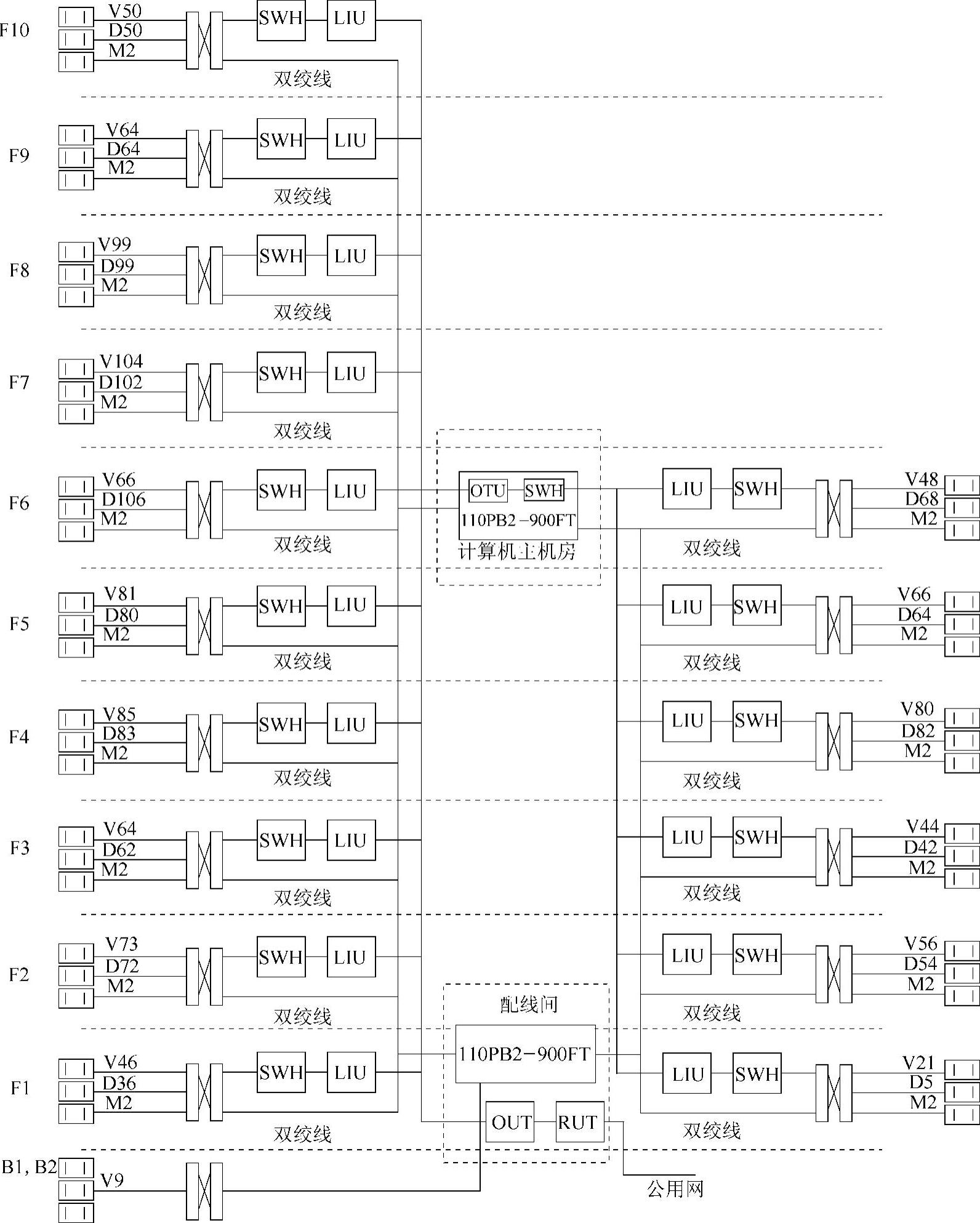

图2-38 办公楼综合布线总体方案

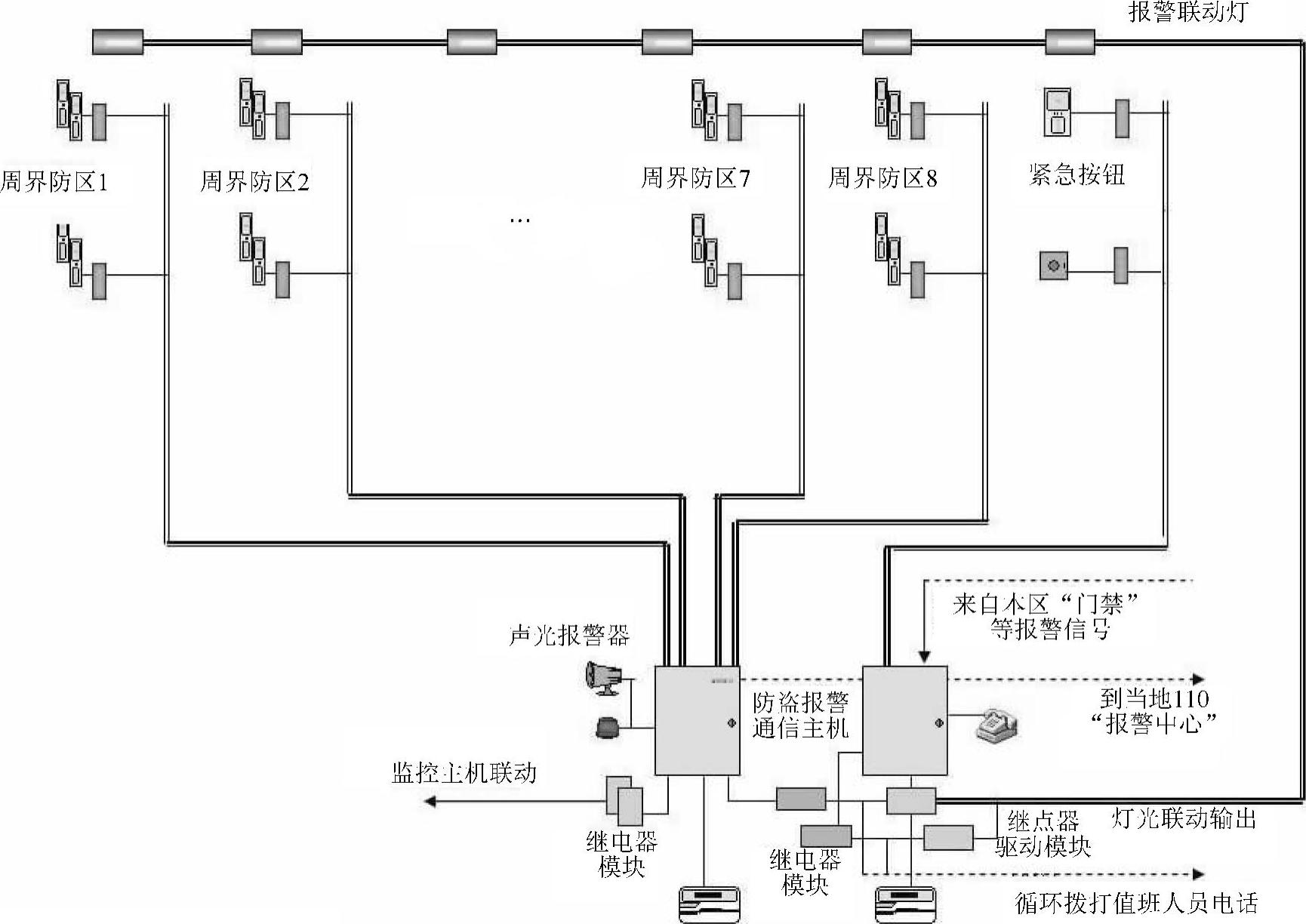

图2-39 防盗报警系统
