某购物中心大楼建筑总面积为3.5万m²，大楼地上8层（高度33m）、地下一层，楼面最大长度为94m，宽度为70m，建筑物中间部位有强、弱电间。地下一层为超级市场，地上第一层至第四层为零售百货，第五层至第六层为餐饮和娱乐，第七层至第八层为管理人员办公区，营业总面积为2.4万m²。主机房位于第四层，电视监控室设在第一层总值班室。

整座大楼的数据线路、语音线路视频线路、楼宇控制线路和与之相关的电源线路都要统一规划、统一设计、统一布线。表2-25是各管理区应用设备配置表。

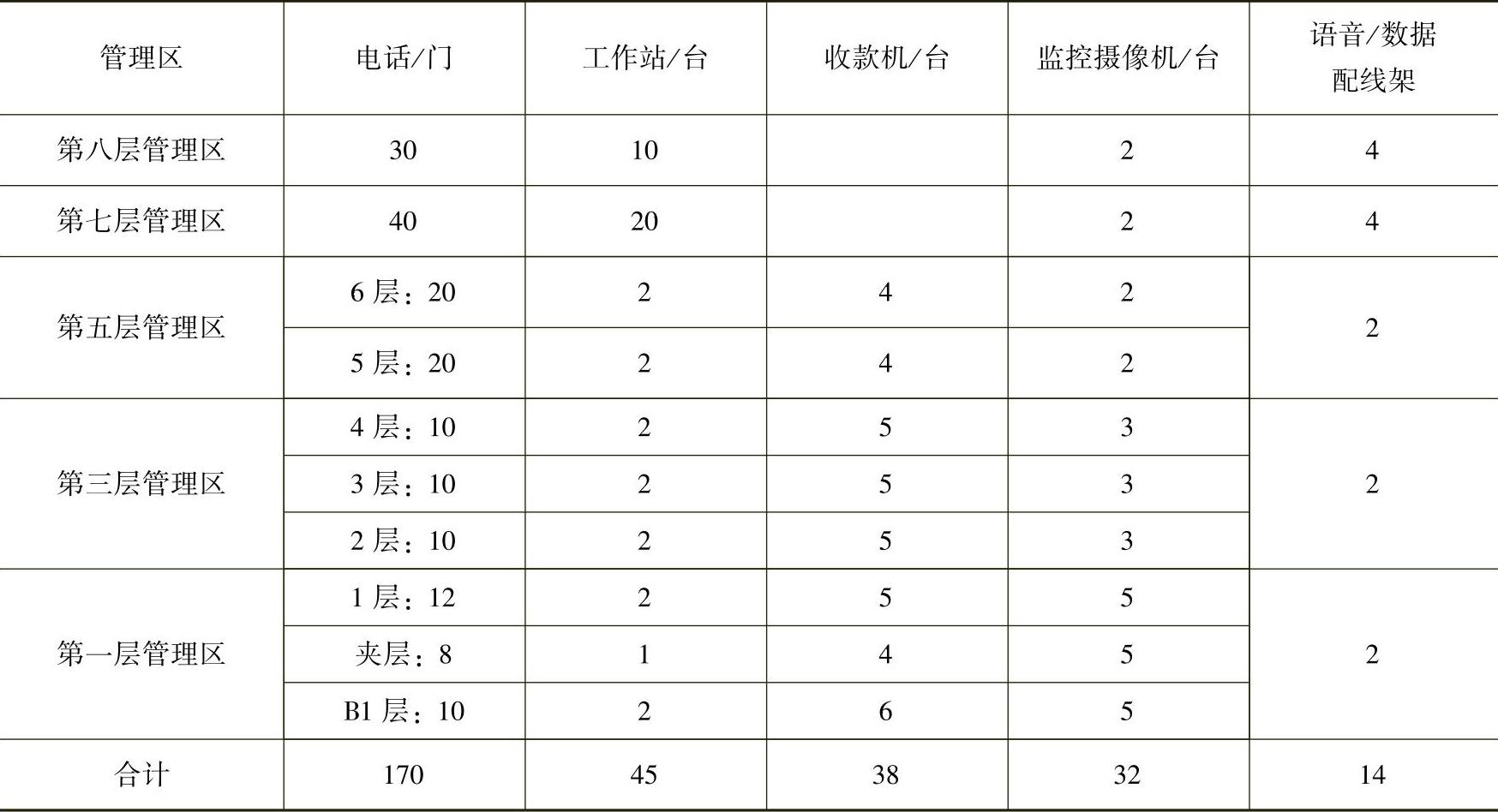

表2-25 各管理区应用设备配置表

1.设备间

设备间就是第四层的计算机机房。设备间内的功能设备包括网络服务器、第四层的工作站、网络交换机、连接公用网络的外接路由器、调制解调器和用于连接干线的主配线架等。这些设备可直接连接到交换机或集线器上。

2.管理区

该综合布线工程设五个管理区，分别位于第一、三、五、七和八层的楼层配线间内。管理区设备集中安装在一个标准机柜内，机柜上方安装配线架，下方放置网络交换机或集线器，如图2-35所示。管理区内的语音、数据、视频监控和楼宇控制的水平线缆全部连接到该配线架上。各管理区的数据线和语音线都安装在同一配线架上的优点是可以非常方便灵活地改变信息网络的形式。

地下一层超级市场至第六层的工作站，用于每楼层的成本核算管理，放在相应楼层的管理办公室内。

3.干线子系统

数据干线采用六芯62.5/125μm多模光缆光纤，最低传输速率可达500Mbit/s。语音干线采用5类25对非屏蔽双绞线电缆，从第四层主机房中的6个900对配线架引出，通过建筑物弱电间分别连接到各楼层配线间的配线架。(www.daowen.com)

4.水平子系统

水平子系统从相应楼层弱电间通过地板内预埋的阻燃型高强度PVC管道连接到工作区的5类RJ-45双口插座上。全部采用Cat.55类4对非屏蔽双绞线电缆，在楼层配线架上进行简单的跳线就可把数据插口作为语音插口，或把语音插口作为数据插口使用。

5.视频监控系统

在各贵重物品柜台和各楼层的出入口共安装有32台电视监控摄像机，所有摄像机的RGB三原色彩色视频信号都通过5类非屏蔽双绞线电缆与第一层总值班室的监控电视墙相连。电缆在吊顶内穿过，再通过弱电间，最后到达一层监控室。

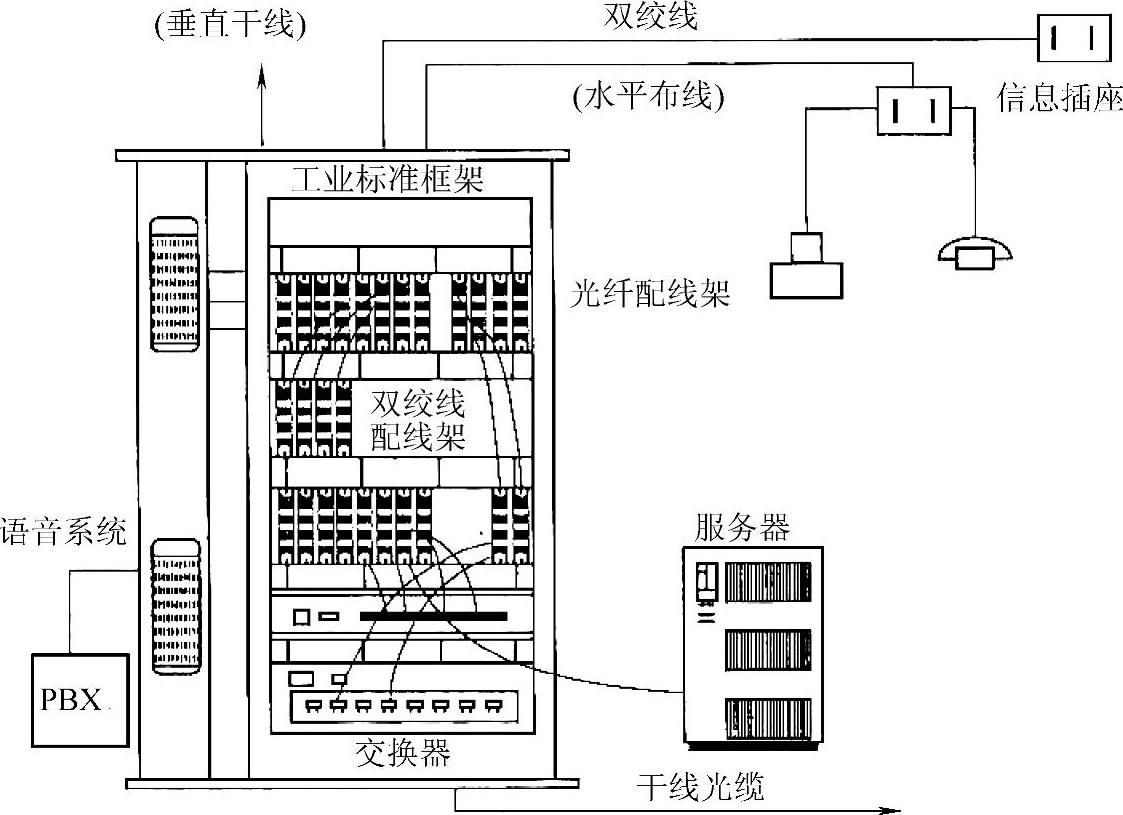

图2-35 标准机柜的配置和连接

6.楼宇控制系统

楼宇节能控制系统包括空调控制、照明灯光控制、门禁系统和停车场管理系统等。这些系统的传感器分布在各楼层工作区内，各采集点的数据信息和控制数据均用5类非屏蔽双绞线电缆通过弱电间与楼宇控制机房相连。图2-36是购物中心综合布线方案。

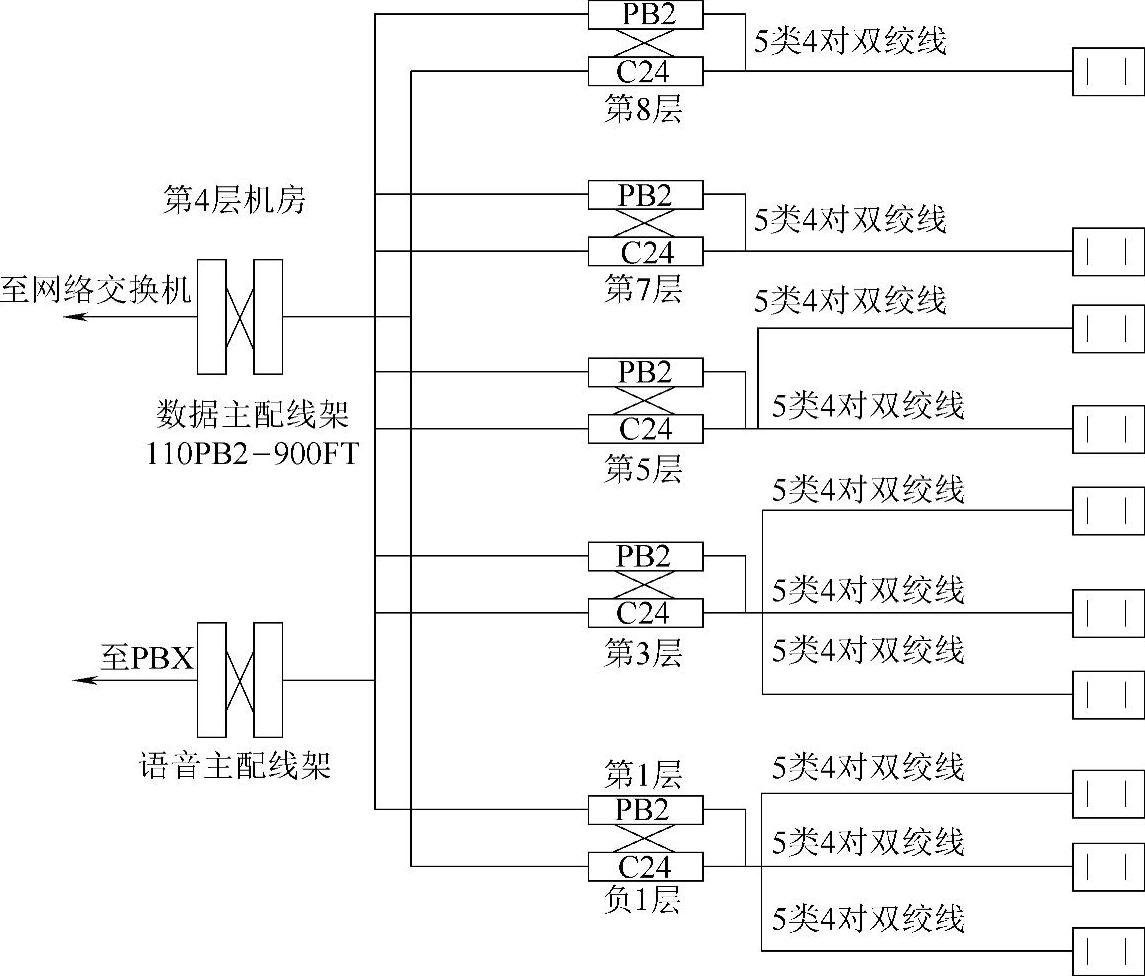

图2-36 购物中心综合布线方案
