信息资源对于金融系统来说有着举足轻重的地位。鉴于金融系统的工作性质，单一的信息网络形式已很难满足的需求。根据不同部门的工作性质，必须有不同的网络形式，以满足不同的需求。甚至同一部门，在不同时期对网络形式的需求也会发生改变。如果遇到部门搬迁，问题会更多。因此，必须有一套完整、灵活的开放式的综合布线系统，在配线架上连接成不同的拓扑结构，来支持这些应用。

某商业银行大厦建筑总面积为2.26万m²，地上16层，地下2层；第一层至第四层为裙楼，第五层以上为标准层。表2-23为金融大厦信息点分布汇总，图2-32是标准层信息点分布图。大楼的主机房、网络管理中心及程控用户交换机房均位于大楼第五层，监控系统主机房位于第一层大厅值班室。第一层和第二层为营业大厅。

根据用户需求，综合布线系统包括计算机网络系统、语音通信系统和安保监控三大部分。由工作区、水平子系统、管理区、干线子系统和设备间五部分构成。充分考虑了高可靠性、高速率传输特性、可扩展性，并考虑了与其他建筑物连接成建筑群干线子系统的可能性。

表2-23 金融大厦信息点分布汇总

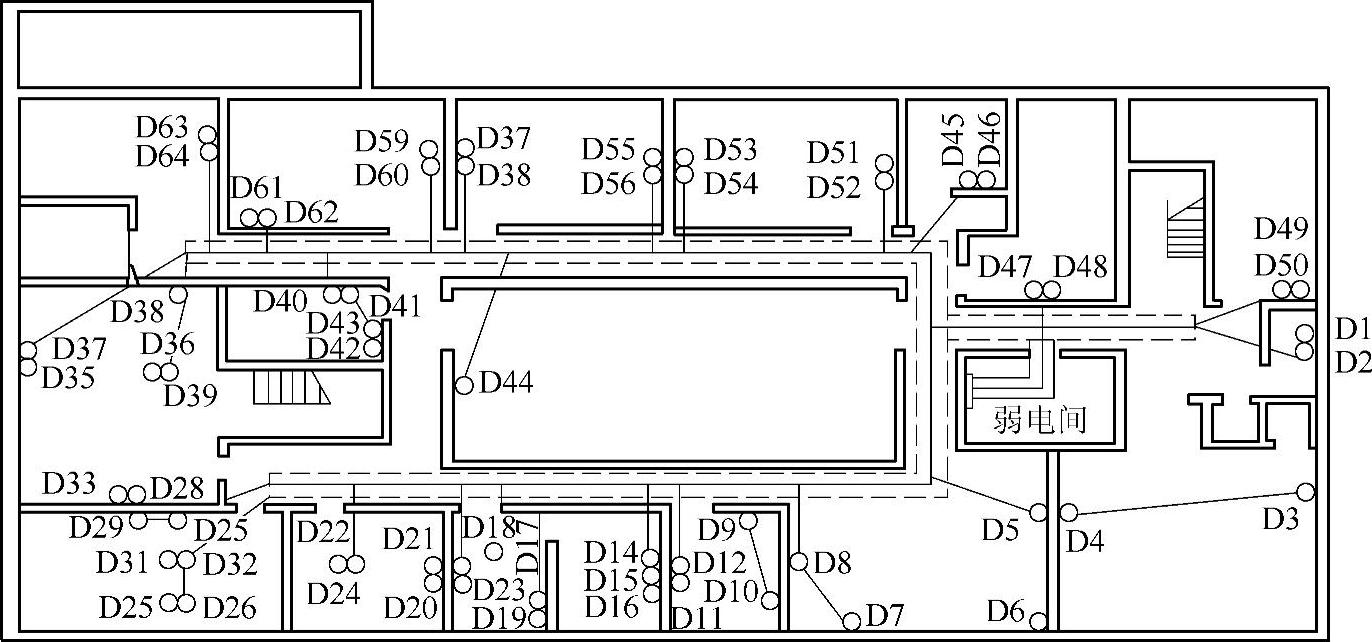

图2-32 标准层信息点分布图

综合布线系统采用灵活的星形拓扑结构，可在配线架上进行跳线连接构成不同的逻辑结构。既适合程控用户交换机的需求，又适合计算机网络系统、安保监控系统和建筑物控制系统的需求。

系统结构分为两层星形拓扑网络和两级管理方式。主干部分为一级星形结构，主配线架设在主机房，向各个楼层辐射；传输介质为光纤和大对数双绞线电缆。水平部分为二级星形结构，水平星形结构中心在各楼层配线间，由配线架引出水平双绞线电缆到各个信息点。

程控交换机由主机房统一管理，电话干线采用3类100对大对数双绞线电缆。每条水平线路均按4对双绞线缆配置，设计带宽为10Mbit/s，可满足综合业务数字网需求，为高速数据传输打下基础。

计算机网络干线采用六芯62.5/125μm多模光缆光纤，最低传输速率可达500Mbit/s。主干网采用FDDI（Fiber Distributed Data Interface）光纤分布式数据接口，网络带宽可达到100Mbit/s以上，可满足高速传输数据和图像的需要。各楼层工作站可方便地进入FDDI网络通道。(www.daowen.com)

根据该大楼土建结构的特点、弱电间的位置、信息出口的位置和考虑到端接裕量，水平子系统的平均长度为45m。所有与计算机网络相连接的硬件（双绞线缆、信息插座和快速跳线等）均为超5类产品。可支持100Mbit/s传输速率。

综合布线系统支持传输安保监控摄像机的基带视频数据信号或RGB三原色模拟视频信号和600Ω终接的音频信号，使用75Ω或50Ω同轴电缆适配器与双绞线电缆进行转接。双绞线电缆的最大传输距离见表2-24。

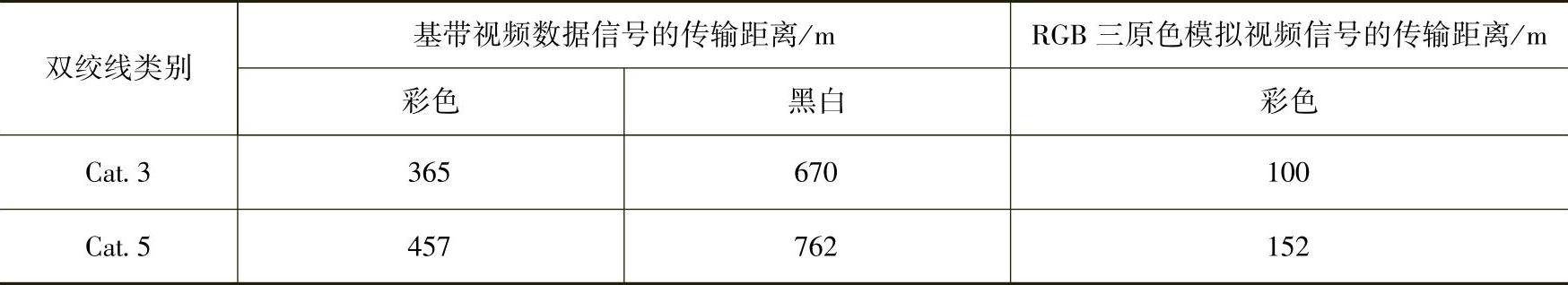

表2-24 双绞线缆传输基带视频数据信号或RGB模拟视频信号的距离

安保监控系统采用超25对超5类双绞线缆，每层由楼层配线间配置一条线缆，可支持100Mbit/s传输速率。图2-33是视频监控系统的连接方式。图2-34为金融大厦综合布线总体方案。

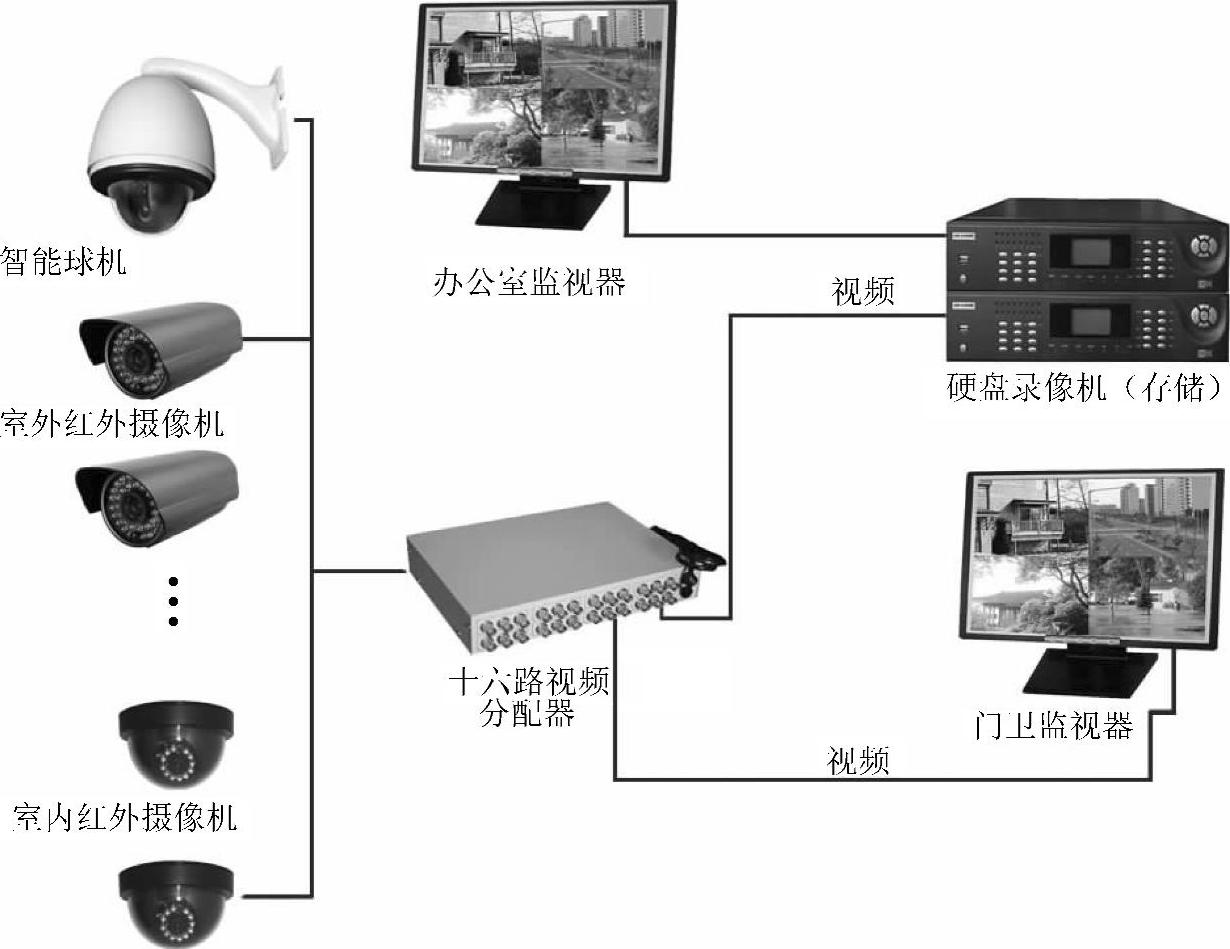

图2-33 视频监控系统的连接方式

综合布线支持100Mbit/s，IEEE 802.3局域网通信，Cat.5双绞线电缆的最大传输距离为100m；62.5/125μm多模光纤的最大传输距离为2km。

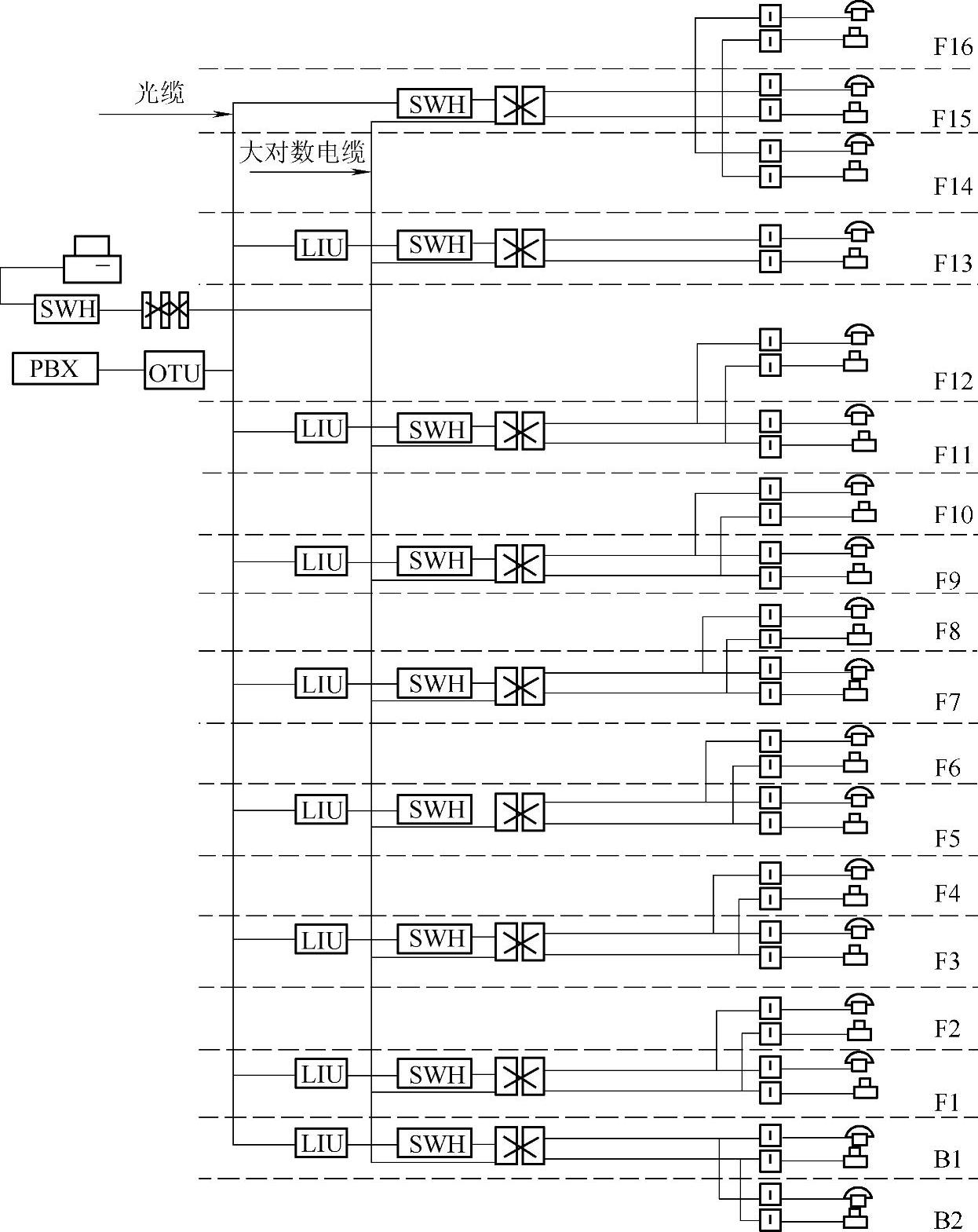

图2-34 金融大厦综合布线总体方案
