智能弱电工程设计与应用:水平子系统及通信要求

时间:2023-08-21 理论教育 版权反馈
【摘要】:从楼层配线架到各信息插座的布线属于水平子系统。设计水平子系统时,需要重点考虑以下几方面的通信要求:1)语音通信系统。3)计算机网络通信系统。5)安保监控系统。一般建筑物的水平子系统采用地板管道布线方法;有吊顶的建筑物,水平子系统可在吊顶内布线。不同用途的信息点,通信线路的性能规格是不同的。因此,水平子系统的传输介质的类型应根据信息点插座的用途来确定。图2-13是星形拓扑结构的水平布线子系统图例。

智能弱电工程设计与应用:水平子系统及通信要求

从楼层配线架到各信息插座的布线属于水平子系统。该子系统包括水平连接电缆及楼层配线架上的结构终端、接插线和跳接线。

楼层配线间是放置配线架(柜)和数据交换机、Hub集线器等设备的专用房间,水平子系统的线缆在这里的配线架(柜)上进行路由交接。

设计水平子系统时,需要重点考虑以下几方面的通信要求:

1)语音通信系统。

2)数据通信系统。

3)计算机网络通信系统。

4)智能大楼自控系统。

5)安保监控系统。

水平电缆一般直接连接到各信息插座,必要时,楼层配线架与每个信息插座之间允许有一个转接点。接入与接出转接点的线缆应按1∶1的对应关系连接。

水平子系统的设计步骤:

1)确定信息点插座的数量、类型和安装位置。

水平子系统设计的第一步是根据信息点的用途,按表2-3的格式确定各楼层工作区的各类信息插座(IO)的数量、类型和安装位置。

信息点按用途可以分为三类:

①综合通信服务(CA)系统信息点。最常用的是电话(语音)通信信息点、计算机数据通信信息点和视频信号信息点。

②楼宇自控(BA)信息点。

办公自动化(OA)信息点。

一个信息点包括信息插座、安装板、安装盒和适配器在内的一套组件。通常把一个安装位置作为一个信息点,因此就有单孔、双孔和多孔信息点的区别。另一种理解是把布线范围划分成一个个小的工作区,每个工作区内设有若干个信息点。(www.daowen.com)

信息点按功能划分,有基本信息点、复合信息点、增强信息点和多媒体信息点等。因此,信息点可按性能分为3类UPT信息点、5类UPT信息点和光纤信息点等。

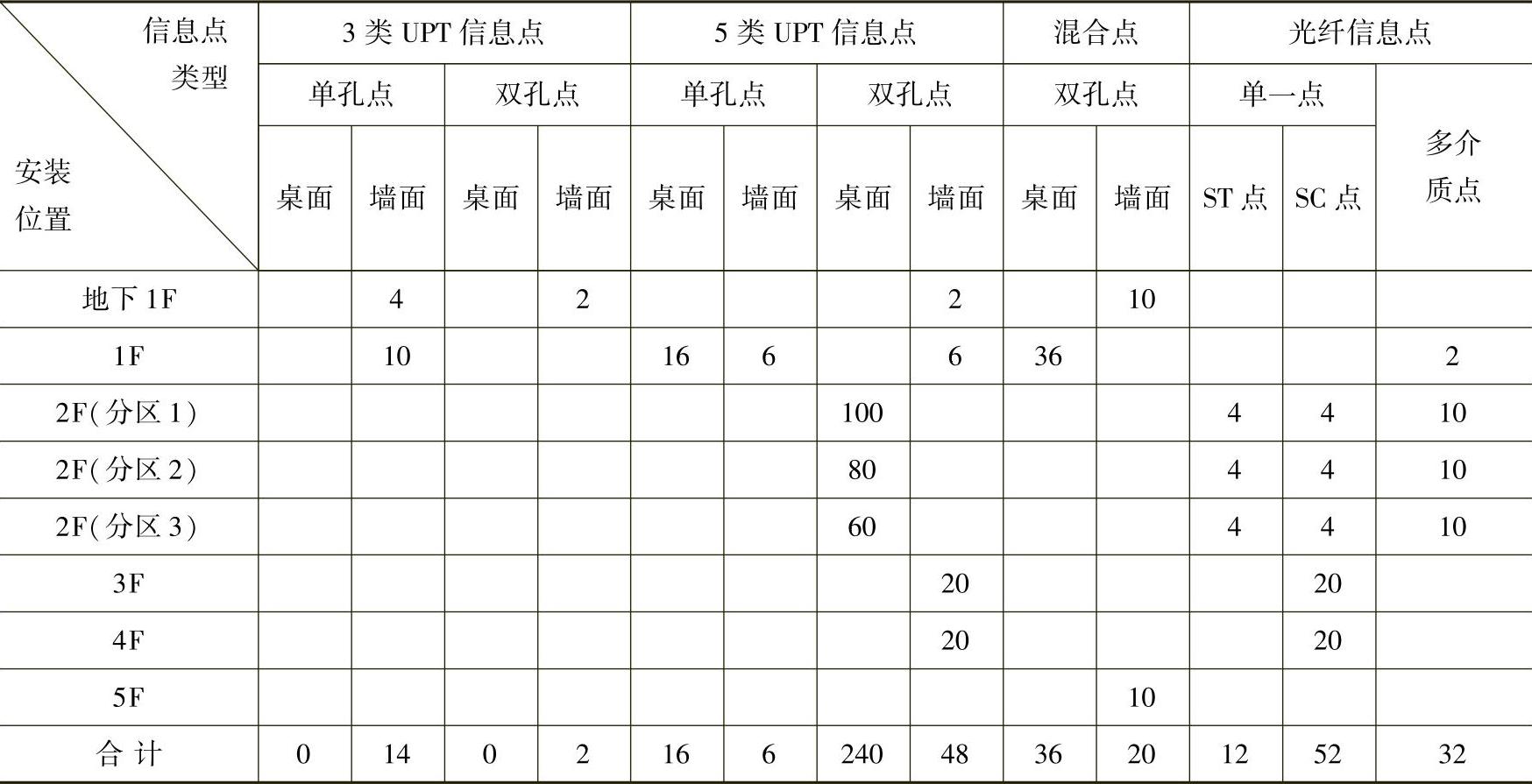

表2-3 大楼各楼层的各类信息点汇总表


2)根据建筑物的结构和用户需求,确定每个楼层配线间和二级交换间的服务区域。

3)确定路由。根据建筑物的施工设计图、结构和不同功能信息点的位置,确定水平子系统的路由设计方案。一般建筑物的水平子系统采用地板管道布线方法;有吊顶的建筑物,水平子系统可在吊顶内布线。

4)确定传输介质类型和长度

①确定传输介质类型。不同用途的信息点,通信线路(水平子系统的连接线缆)的性能规格是不同的。例如,大多数电话通信线路只要求64kbit/s的通信速率,用3类非屏蔽双绞线传输就能实现。但有些用户要求电话信息点能被扩充作为计算机网络信息点,那么,需采用5类或超5类非屏蔽双绞线传输线路。有些信息点如果要作为高速以太网的端接口,则需采用光缆传输线路。因此,水平子系统的传输介质的类型应根据信息点插座的用途来确定。

②确定电缆长度。根据布线方法和走向、可能采用的电缆路径等,计算每根电缆的走线距离,并用式(2-1)计算每个楼层、每种电缆的总长度。

C=[0.55(F+N)+6]×n (2-1)

式中,C为电缆总长度,单位为m;F为最远信息插座与配线架之间的实际距离,单位为m;N为最近信息插座与配线架之间的实际距离,单位为m;n为每个楼层每种信息插座的总数量,单位为个。

注意,公式(2-1)中已包含+10%的距离长度公差和6m端接公差。

表2-4是水平线缆设计表格举例。图2-13是星形拓扑结构的水平布线子系统图例

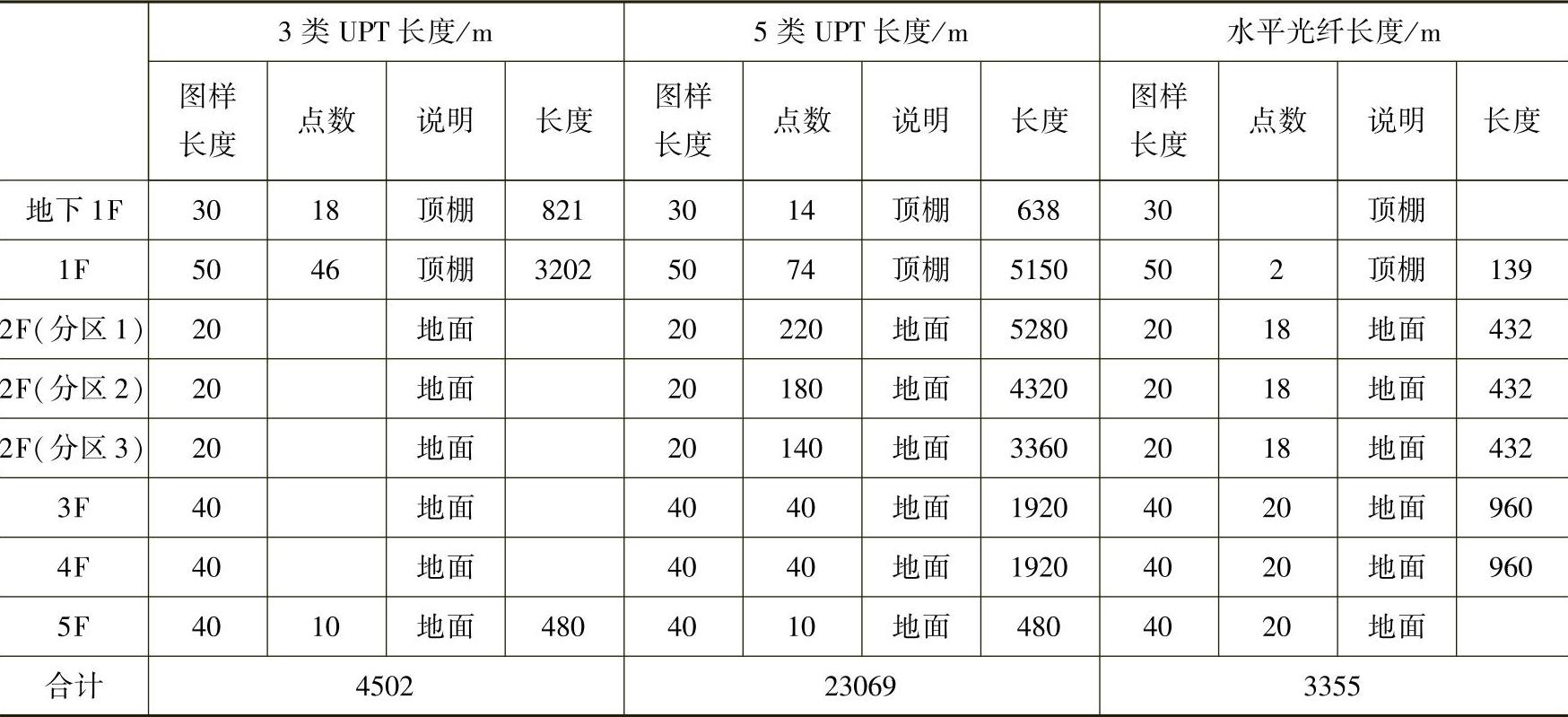

表2-4 水平线缆设计表格

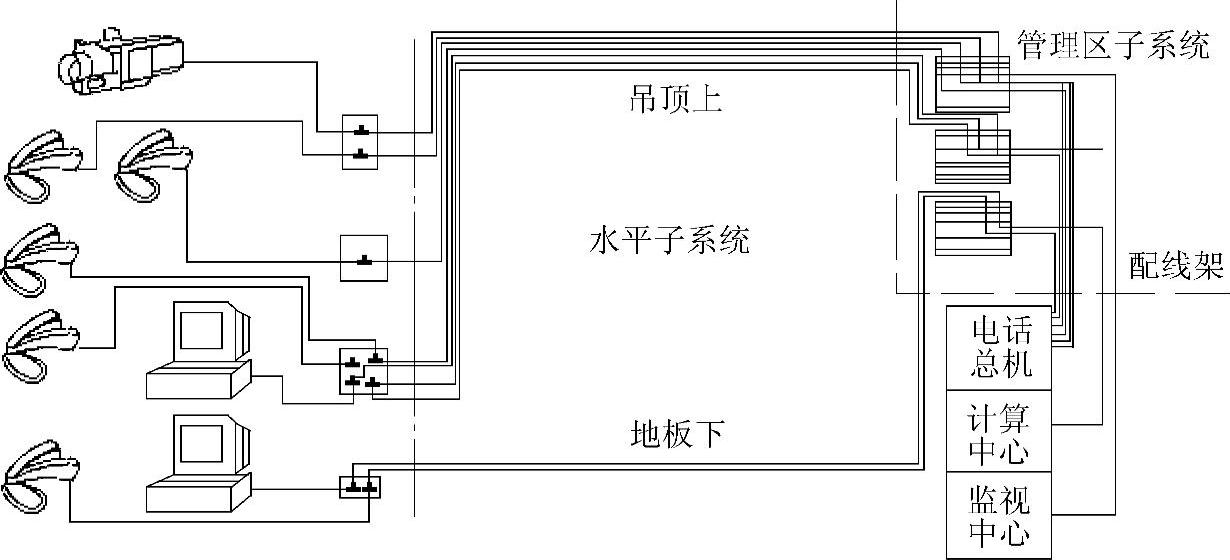

图2-13 星形拓扑结构的水平子系统图例
