星形拓扑结构由一个中心主结点（设备间的主配线架）向外辐射延伸到各从结点（楼层配线架）组成。由于每条通道从中心结点到从属结点的链路均为独立，所以，综合布线可采用模块化的设计方案。中心结点（主结点）可与从属结点直接通信，而从属结点之间必须经中心结点转接才能通信。

星形拓扑结构一般有两类；一类是中心主结点的接口设备为功能很强的中央控制设备，它具有处理和转接各从属结点信息的双重功能。另一类仅作为转接中心，起从属结点（访问结点）间的连通作用，例如，PBX程控用户交换机。

智能大楼的主干网通常在主结点配置主数据交换机（Switch），在每个楼层配线间配置小交换机或集线器（Hub），通过干线与主交换机连接起来。如果干线距离超过规定的最大距离，可使用有源设备，如中继器（Repeater）或网桥（Bridge）等装置延伸电缆。

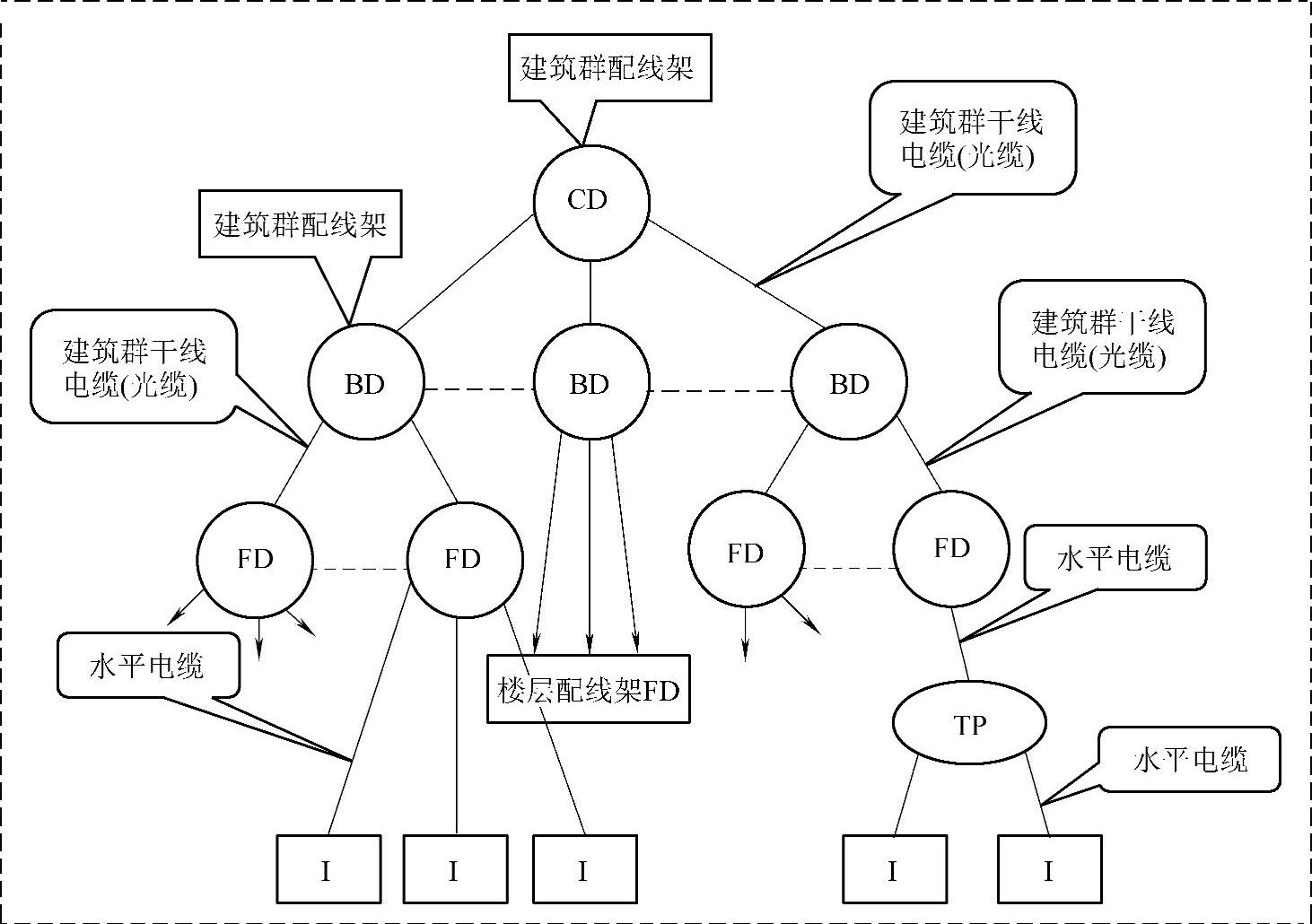

图2-9所示是综合布线系统的分层星形拓扑结构。

图2-9 综合布线系统的分层星形拓扑结构

CD—建筑群配线架 BD—建筑物配线架 FD—楼层配线架 TP—转接点 I—信息插座

1.星形拓扑结构的主要优点

（1）容易维护管理。星形拓扑结构的所有信息都要经过中心结点来支配，任何从属结点发生故障不会影响系统信息交换。因此，维护管理容易，信息传输可靠。(www.daowen.com)

（2）重新配置灵活。在楼层配线架上可方便地移动、增加或拆除任何一个与信息插座连接的终端设备，因此，重新配置系统灵活方便。

（3）容易检测和隔离故障。由于各信息点（信息插座）都直接连接到楼层配线架，可方便、快捷地将故障信息点从通道中删除。

（4）适用多种线缆布线。根据不同特性的应用终端设备，可选择不同类型线缆布线。

2.星形拓扑结构的主要缺点

（1）综合布线投资较大。星形拓扑结构的布线长、安装工作量大，因此投资较大。

（2）信息传输路径长，增加了传输时间。由于各从属结点之间传递信息都需通过中心主结点转换，增长了信息传输路径，增加了信号传输时间。

（3）中心结点设备工作负担重，要求高。无论是中心结点与从属结点通信，还是从属结点之间通信都需通过中心结点设备，如果中心结点的信息处理设备发生故障，则全系统将会瘫痪，故要求中心结点的处理设备需有很高的可靠性和冗余度。

注意：在干线子系统中仅有两种跳接，即主跳接MC（Maincross-connect）和中间跳接IC（In-termediate cross-connect）。主跳接在设备间的主配线架上进行；中间跳接在二级交接间的配线架上进行。
