（一）系统构成雨水集蓄利用生活用水自动控制装置由密闭水箱、压力补偿装置、进水口、系统电源插头、系统电源插座、单向压力控制开关和供水阀门等构成。雨水集蓄利用生活用水自动控制装置结构示意图见图4-31。

（二）系统特点

构成装置的系统各单元组件及连接方式如下：

在密闭水箱上设有进水口、出水口和压力补偿装置，进水口与外接水泵的出水口相连，出水口上设有单向压力控制开关，单向压力控制开关连接带插头的电源线，电源线上串联插座，插座接外接水泵电源插头，插头连接外接电源插座。压力补偿装置平衡密闭水箱工作压力，在打开出水口的瞬间，可自动平衡密闭水箱工作压力，确保水泵启动供水。

图4-31　自动控制装置系统结构示意图

a—密闭水箱；b—压力补偿装置；c—进水口；d—系统电源插头；e—系统电源插座；f—供水阀门；g—单向压力控制开关

（三）主要装置性能

1.密闭水箱(www.daowen.com)

为确保供水水质不受供水环节的二次污染，密闭水箱采用普通不锈钢材质制成。为保证出水口能够正常出水并带动单向压力控制开关闭合，密闭水箱设计承压能力应控制在1.6～2.0kg/cm2之间。同时，为方便进行密闭水箱水位观测，在水箱上设置有液位计，液位计采用有机玻璃制作，要求承压能力与密闭水箱保持一致。另外，为方便安装，整个系统采用不锈钢外壳进行集成，集成后的装置仅外漏进水口、出水龙头和外接电源，而系统电源插座则固定在不锈钢外壳上。采用不锈钢材料的集成外壳和密闭水箱，可有效防止生锈，对确保供水水质、延长设备使用寿命具有重要作用。

2.压力补偿装置

压力补偿装置采用铜质单向阀，在装置使用前，压力补偿装置单向阀阀门处于开启状态。当装置启动向压力水箱注水时，随着压力水箱中注入水量的增加，箱内空气从单向阀排出，水箱注满后，在压力水流作用下，单向阀被向上顶托继而关闭，整个装置处于密闭状态并始终保持设计工作压力，为下次供水过程单向压力控制开关的开启储备压力条件。

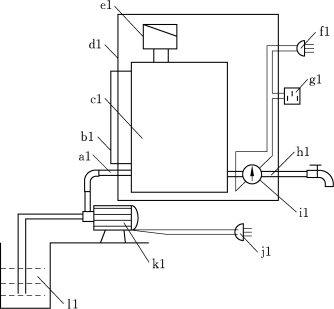

图4-32　自动供水控制装置安装原理图

a1—进水口；b1—水位计；c1—密闭水箱；d1—外壳；e1—压力补偿装置；f1—电源插头；g1—电源插座；h1—出水阀门；i1—单项开关；j1—水泵电源插头；k1—水泵；l1—水源

3.单向压力控制开关

单向压力控制开关和系统电源插座串联连接。正常运行时，打开水龙头，在密闭水箱压力作用下，当供水水流从供水阀流出时，可带动单向控制开关动作并接通电源，系统电源插座就为水泵提供电源并开始供电，继而启动水泵并开始工作，水窖内的水通过供水管道进入密闭水箱并从供水阀流出，实现了用水环节的自动供水，即无需开启其他任何设施，只要开启供水龙头，就可以随时自动供水。
