（一）吊桶取水

吊桶供水通常采用铁桶、木桶等取水设施，通过人力直接提升、滑轮牵引、手摇卷盘设施等从蓄水设施内直接取水，在传统的雨水集蓄利用工程中使用较为广泛。目前在雨水集蓄利用农村生活用水工程中仍在不同程度地有所使用，但利用数量总体呈现逐渐衰减的趋势。雨水集蓄利用工程吊桶取水示意见图4-24。其吊桶容量可根据提升设施能力确定，人力直接提升的吊桶容量一般应控制在10～20L之间。

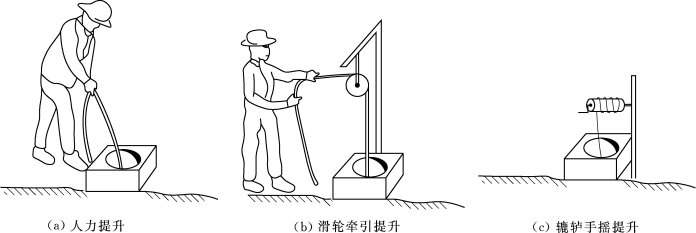

图4-24　雨水集蓄利用吊桶取水示意图

（二）自压供水技术

1.重力流自压供水技术

重力流自压供水是指在有利于自压供水的地形条件下，充分利用有利于埋设自压供水管道的地势条件，在蓄水设施底部以上适当位置开始埋设供水管道至终端用水户，通过开启闸阀控制供水的一种供水方式。该种供水方式的供水过程依赖闸阀进行控制，可实现完全意义上的重力流自压供水，无需耗费能源。自压供水管道直径根据具体用水要求确定，无特殊要求时，一般应采用直径20～32mm的聚乙烯塑料管道。雨水集蓄利用自压供水示意图见图4-25。

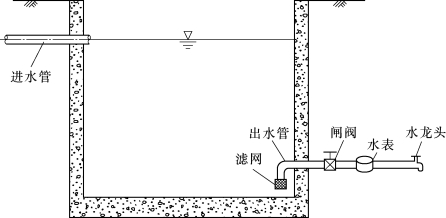

图4-25　雨水集蓄利用自压供水示意图

2.虹吸管自压供水技术

顾名思义，虹吸管自压供水是指依托安装在蓄水设施出口的虹吸管，通过虹吸现象实现自压供水的一种简易供水方式。虹吸管自压供水适合在具有自压供水的地形条件，但又不具备埋设重力流自压供水管道的地势条件下使用。采用虹吸管供水时，每次开始供水前需要采用人工提水或加压措施向虹吸管注水，一定程度上增加了工程运行费用和管理难度，在使用较为频繁的工程中一般较少采用。为确保供水流畅，虹吸式供水管道一般应采用直径32mm左右的硬质塑料管道。雨水集蓄利用工程虹吸式供水示意图见图4-26。(www.daowen.com)

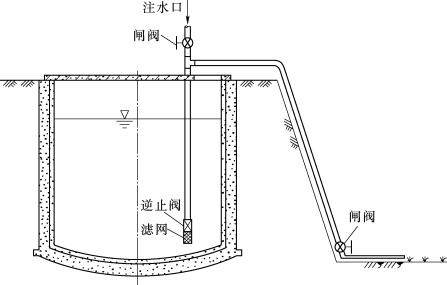

图4-26　雨水集蓄利用虹吸式供水示意图

（三）加压供水技术

1.手压泵加压供水

手压泵加压供水在我国早期的农村雨水集蓄利用工程尤其是农村雨水集蓄利用生活用水工程中比较常见，泵型主要有立式和卧式两种，其泵体结构主要有活塞泵和隔膜泵两种。从目前应用情况来看，无论立式泵，还是卧式泵均安装在蓄水设施出口位置，通过人力驱动活塞或隔膜装置实现循环往复运动，继而产生负压并从蓄水设施内取水。目前，市售手压泵主要有真空泵、自吸泵等，产品已系列化、成套化、定型化，质量良好，品种齐全，流量一般在3～10m3/h之间，扬程在3～15m之间，具体使用时可依据设计工程的取水扬程、取水流量等要求选配。同时，现状手压泵绝大部分结构部件精良，密封性能良好，运行效率较高，出水量有保障，仅个别采用橡胶作为密封装置的型号，每次使用前需要向泵体内加入一定量的水才能保证密封装置正常运行。雨水集蓄利用手压泵加压供水示意图见图4-27。

图4-27　雨水集蓄利用手压泵加压供水示意图

2.电潜泵加压供水

电潜泵是地下水机井供水工程中常见的加压提水设施，很好地解决了从机井取水以及向终端用水户供水的问题。电潜泵使用时需要将整个机组潜入水中才能正常工作，开泵前进水管和泵壳内必须充满水体，开机后叶轮高速旋转，泵壳内的水体随着叶片一起旋转，在离心力作用下，水体飞离叶轮向外射出，射出的水体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从水泵出水口流出。农村雨水集蓄利用工程蓄水设施蓄水后与地下水机井工程十分相似，完全可按照地下水机井取水方案，采用电潜泵加压供水，电潜泵流量、扬程可依据具体用水要求选择。为保证电潜泵正常运行，通常采用支架将电潜泵固定在距蓄水设施底部、边壁适当距离处，并在水泵进水口位置设置过滤网。雨水集蓄利用电潜泵加压供水示意图见图4-28。

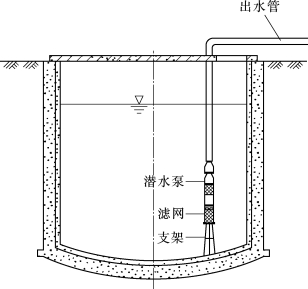

图4-28　电潜泵加压供水示意图
