农村雨水集蓄利用技术实践

时间:2023-08-21 理论教育 版权反馈
【摘要】:据此,进行拱盖弧底水窖结构优化分析时,水窖拱盖矢跨比采用1/4.5。同时,参考工程实践经验,窖底矢跨比采用1/8计算。拱盖弧底结构砂浆抹面水窖示意见图2-6。(三)常用水窖优化结果对顶拱、窖底衬砌厚度均为6cm,井壁衬砌厚度为3cm的拱盖弧底结构30m3、50m3水窖分别进行计算,给出结构优化结果。

农村雨水集蓄利用技术实践

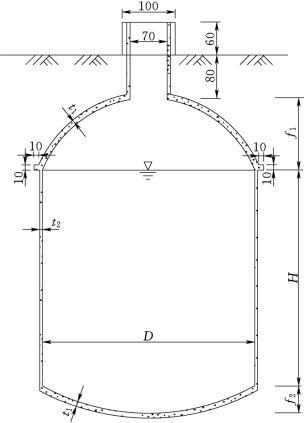

图2-6 拱盖弧底水窖示意图(单位:cm)

(一)水窖主要技术指标

拱盖弧底水窖技术指标主要有直径D、池深H、顶拱矢高f 1、窖底矢高f 2以及拱盖、弧底衬砌厚度t 1以及边壁衬砌厚度t 2

(二)优化方法

1.矢跨比

根据《雨水集蓄利用工程技术规范》(GB/T 50596—2010)规定,要求水窖拱盖矢跨比不宜小于1/3,但根据无弯矩薄膜内力计算,削球壳体的池盖矢跨比为1/5是池盖环向内力由压力变为拉力的分界线。据此,进行拱盖弧底水窖结构优化分析时,水窖拱盖矢跨比采用1/4.5。同时,参考工程实践经验,窖底矢跨比采用1/8计算。

拱盖弧底结构砂浆抹面水窖示意见图2-6。

2.深径比

拱盖弧底水窖衬砌工程量可用式(2-81)计算确定:

式中 W——水窖衬砌工程量,m3

D——水窖直径,m;

k 1——拱顶矢跨比,无量纲

k 2——窖底矢跨比,无量纲;

H——水窖深度,m;

t 1——顶盖、窖底衬砌厚度,m;

t 2——边壁衬砌厚度,m。(www.daowen.com)

规划时,水窖顶盖削球壳体部分一般不装水,此时,水窖的蓄水容积(V)可用式(2-82)表示:

由式(2-82)可得到:

将式(2-83)代入式(2-81)中可得到式(2-84):

对式(2-84)求导,并令W′=0,即:

整理可得:

再把式(2-85)代入式(2-83),可以得到:

式(2-86)即为水窖经济断面深径比,即当水窖深径比满足式(2-86)时,可使得拱盖弧底水窖具有最小的衬砌工程量。

(三)常用水窖优化结果

对顶拱、窖底衬砌厚度均为6cm,井壁衬砌厚度为3cm的拱盖弧底结构30m3、50m3水窖分别进行计算,给出结构优化结果。拱盖弧底水窖结构优化结果见表2-19。

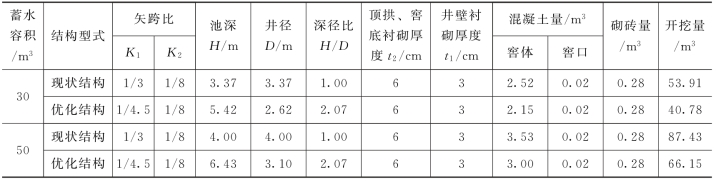

表2-19 拱盖弧底水窖结构优化结果及主要工程量表
