（1）诊断信息和程序

1）诊断起点—锁止/防滑式后桥系统诊断首先从查阅“防滑差速器的说明与操作”开始。出现故障时，查阅说明与操作信息有助于确定正确的症状诊断程序。查阅说明与操作信息还有助于确定客户描述的情况是否属于正常操作。参见“症状—锁止/防滑式后桥”，以确定正确的系统诊断程序和该程序的位置。

2）症状—锁止/防滑式后桥

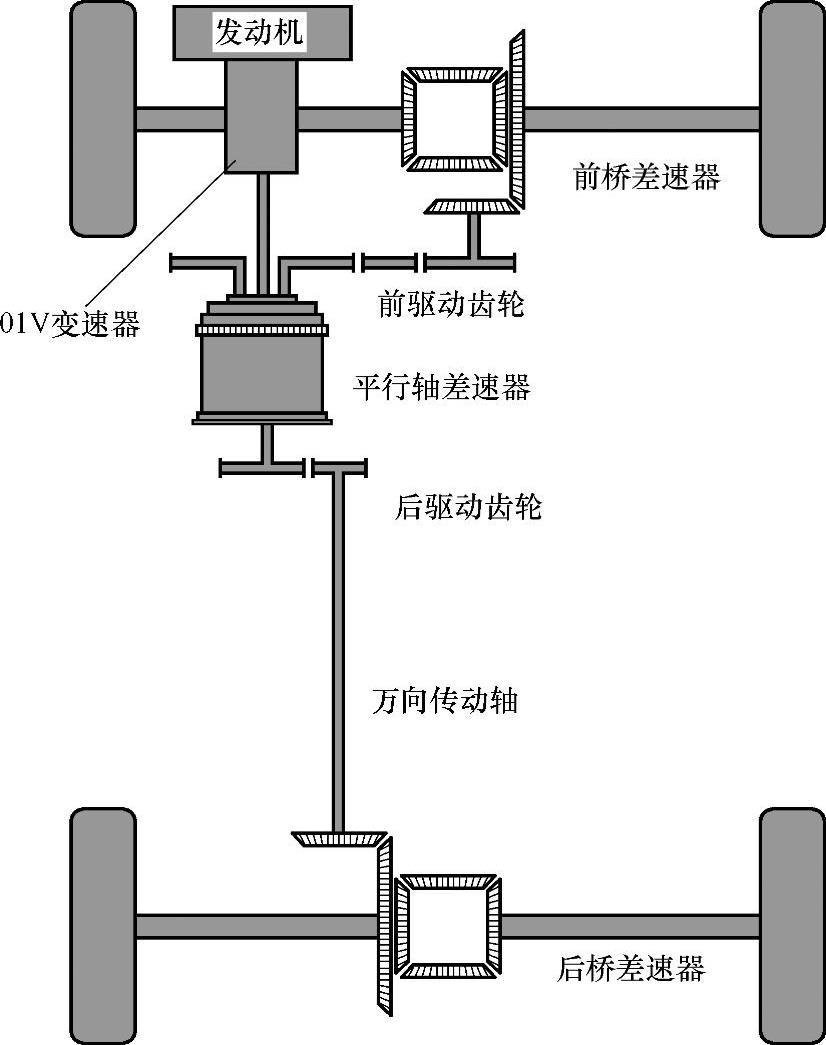

图6-37 奥迪A4Quattro全时四轮驱动系统

①查阅系统的工作原理，以熟悉系统功能。

②目视/外观检查。检查系统是否有以下情况：①紧固件松动或缺失。②可能导致故障症状的明显损坏或状况。

③检查系统操作是否正常。参见“防滑差速器的诊断”。

④症状列表。参见表6-7、表6-8中的症状诊断程序，以便对故障进行诊断：转向时防滑差速器颤振防滑。

（2）防滑差速器的诊断、操作步骤（见表6-7）

表6-7 防滑差速器的诊断操作步骤

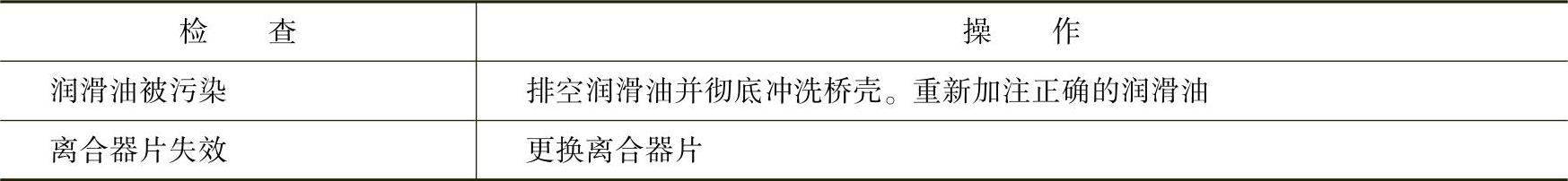

（3）转向时防滑差速器颤振的检查和操作（见表6-8）

表6-8 转向时防滑差速器颤振检查和操作

（4）防滑差速器的维修指南

防滑差速器的拆解：所需工具（J22912-01分离式轴承拔出器；J42162 Getrag半轴齿轮压缩器）

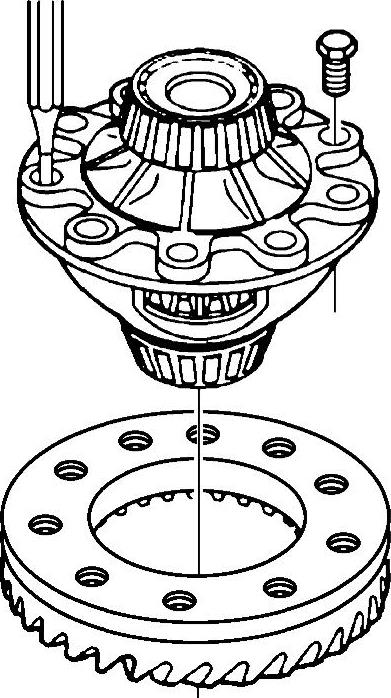

1）用螺钉旋具和锤子通过螺栓孔从差速器壳上拆下10个齿圈螺栓和齿圈，报废齿圈螺栓，如图6-38所示。

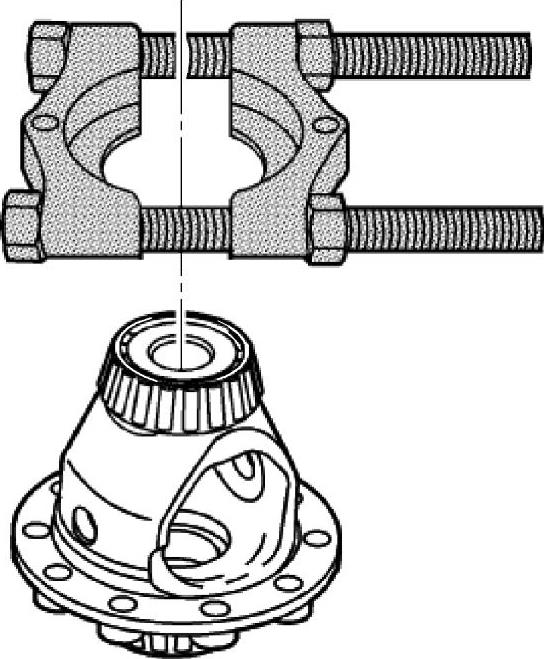

2）用J22912-01和压力机拆卸左侧轴承，可能需要切开轴承保持架并拆下滚柱，才能使工具卡住轴承座圈，如图6-39所示。

图6-38 用冲子和锤子通过螺栓孔从差速器壳上拆下10个齿圈螺栓和齿圈

图6-39 拆卸左侧轴承

3）用J22912-01和压力机拆卸右侧轴承。可能需要切开轴承保持架并拆下滚柱，才能使工具卡住轴承座圈。

4）利用撬点撬开两个半壳，如图6-40所示。重要注意事项：摩擦盘和隔片会形成特别的磨损模式。在摩擦盘和隔片的拆卸过程中，按拆卸时的顺序存放各部件。

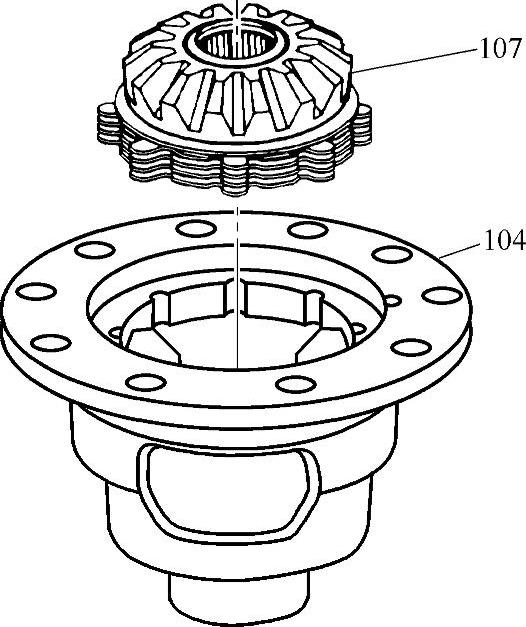

5）从右半壳拆卸半轴齿轮和离合器盘片组，如图6-41所示。

6）从右半壳拆下离合器盘片组和半轴齿轮，注意离合器压盘有摩擦材料的一侧背对轮齿，如图6-42所示。

7）从半轴齿轮上拆下锥形垫圈。注意锥形垫圈的方向朝外，如图6-43所示。

8）在离合器盘片组上贴标签以标明部件的位置，如图6-44所示。

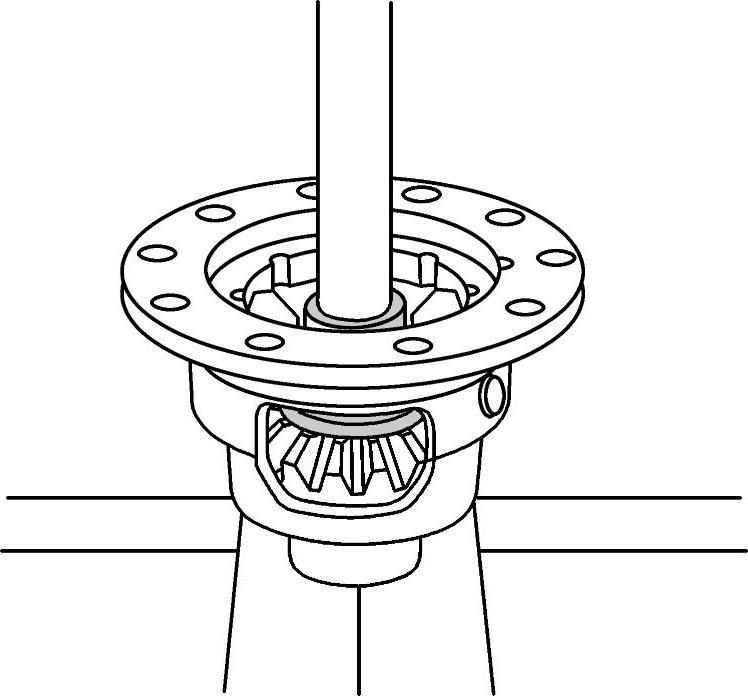

9）参照图6-45所示，用J42162和压力机稍微施加压力，以拆卸行星轮轴。

10）拆卸行星轮轴，释放压力机的压力，如图6-46所示。

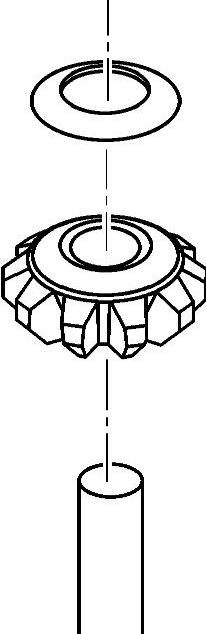

11）拆下小齿轮和垫圈，如图6-47所示。

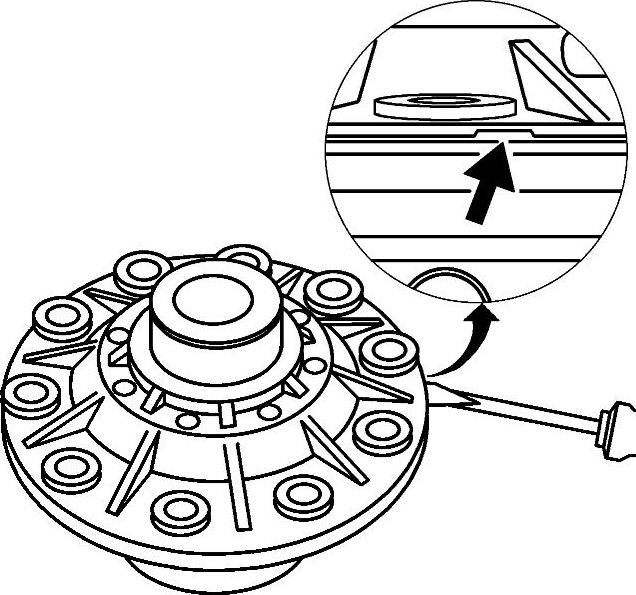

图6-40 利用撬点撬开两个半壳

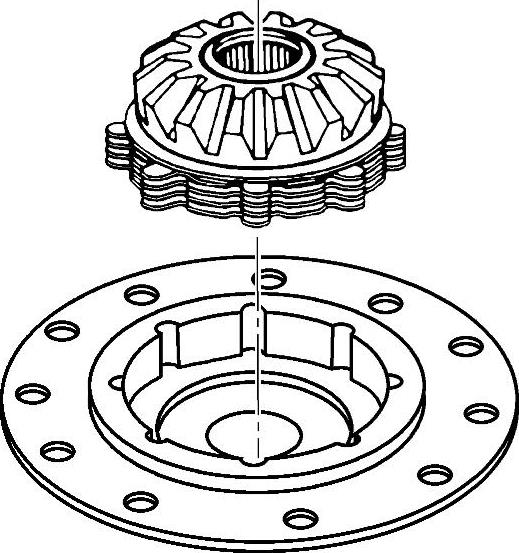

图6-41 从右半壳拆卸半轴齿轮和离合器盘片组(www.daowen.com)

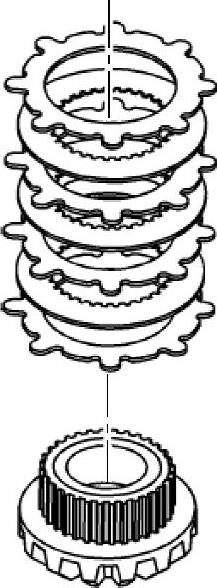

图6-42 从右半壳拆下离合器盘片组和半轴齿轮

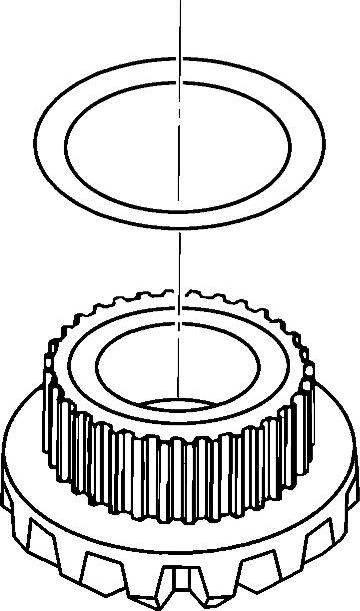

图6-43 从半轴齿轮上拆下锥形垫圈

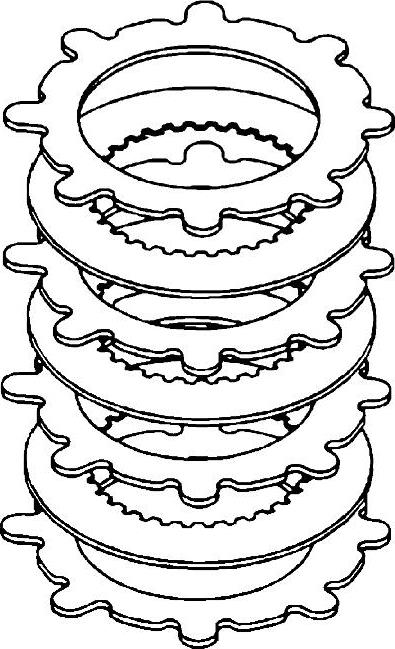

图6-44 离合器盘片组上贴标签以标明部件的位置

图6-45 拆卸行星轮轴

12）从左半壳拆下离合器盘片组和半轴齿轮。注意离合器压盘有摩擦材料的一侧背对轮齿。

图6-46 拆卸行星轮轴，释放压力机的压力

图6-47 拆下小齿轮和垫圈

13）从半轴齿轮上拆下锥形垫圈。注意锥形垫圈的方向朝外。

14）在离合器盘片组上贴标签以标明部件的位置。

（5）防滑差速器的清洁和检查

1）采用经认可的溶剂清洗所有零件。

2）目视检查所有零件是否存在过度磨损或损坏，必要时更换这些零件，如图6-48所示。

3）检查小齿轮和半轴齿轮齿是否有如下情况：磨损、裂纹、擦伤、剥落。

4）检查止推垫圈是否磨损。

5）检查半轴齿轮和半轴的配合情况。

6）检查差速器壳是否有擦伤和裂纹。

7）检查半轴齿轮孔是否有擦伤，如果存在擦伤，更换整个差速器，并将装配好的半轴齿轮安装到左半壳内，如图6-49所示。

8）如果差速器壳有损坏，应更换差速器。

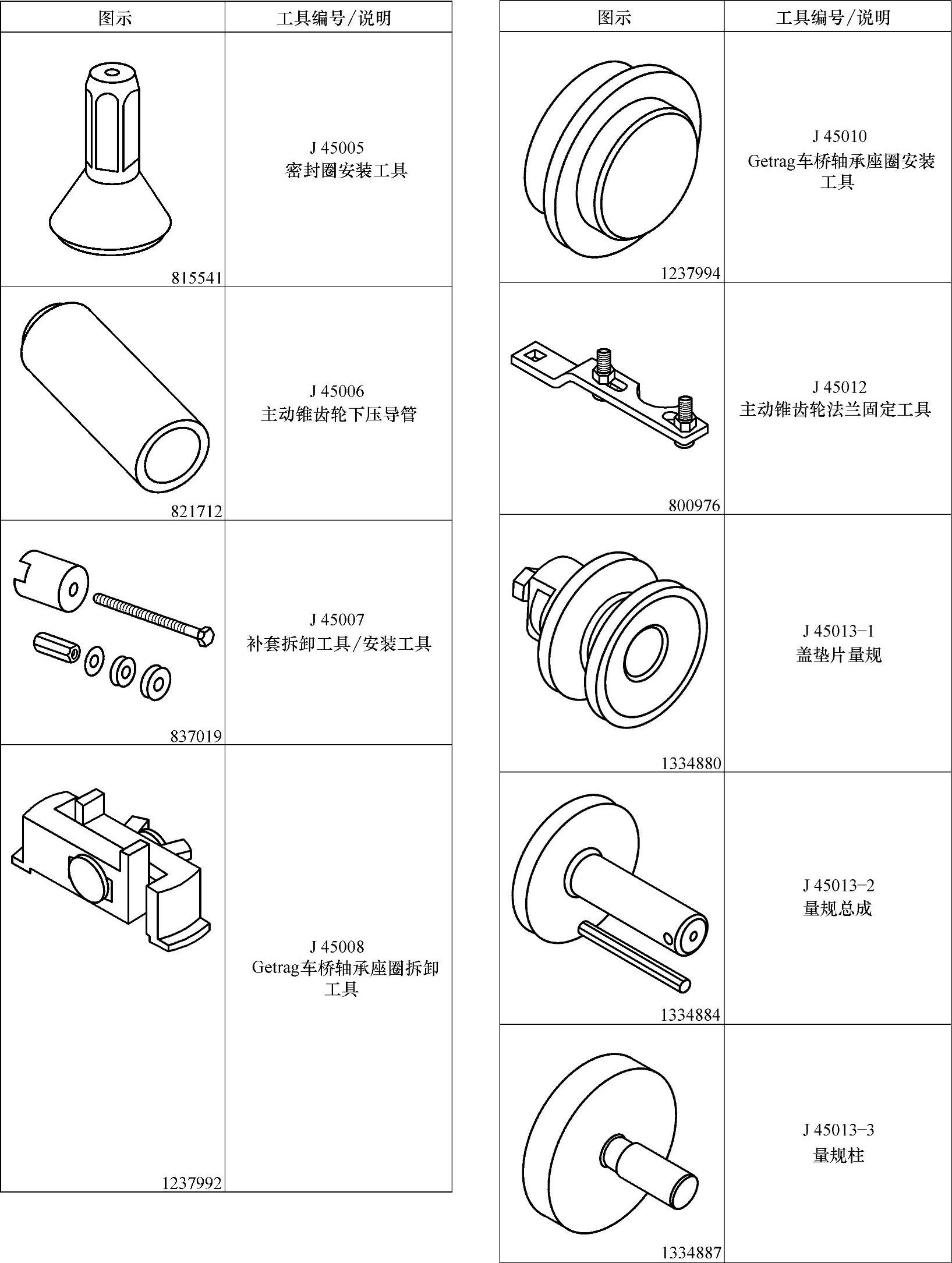

（6）专用工具和设备（见图6-50、图6-51、图6-52）

图6-48 目视检查所有零件是否存在过度磨损或损坏

图6-49 将装配好的半轴齿轮安装到左半壳内

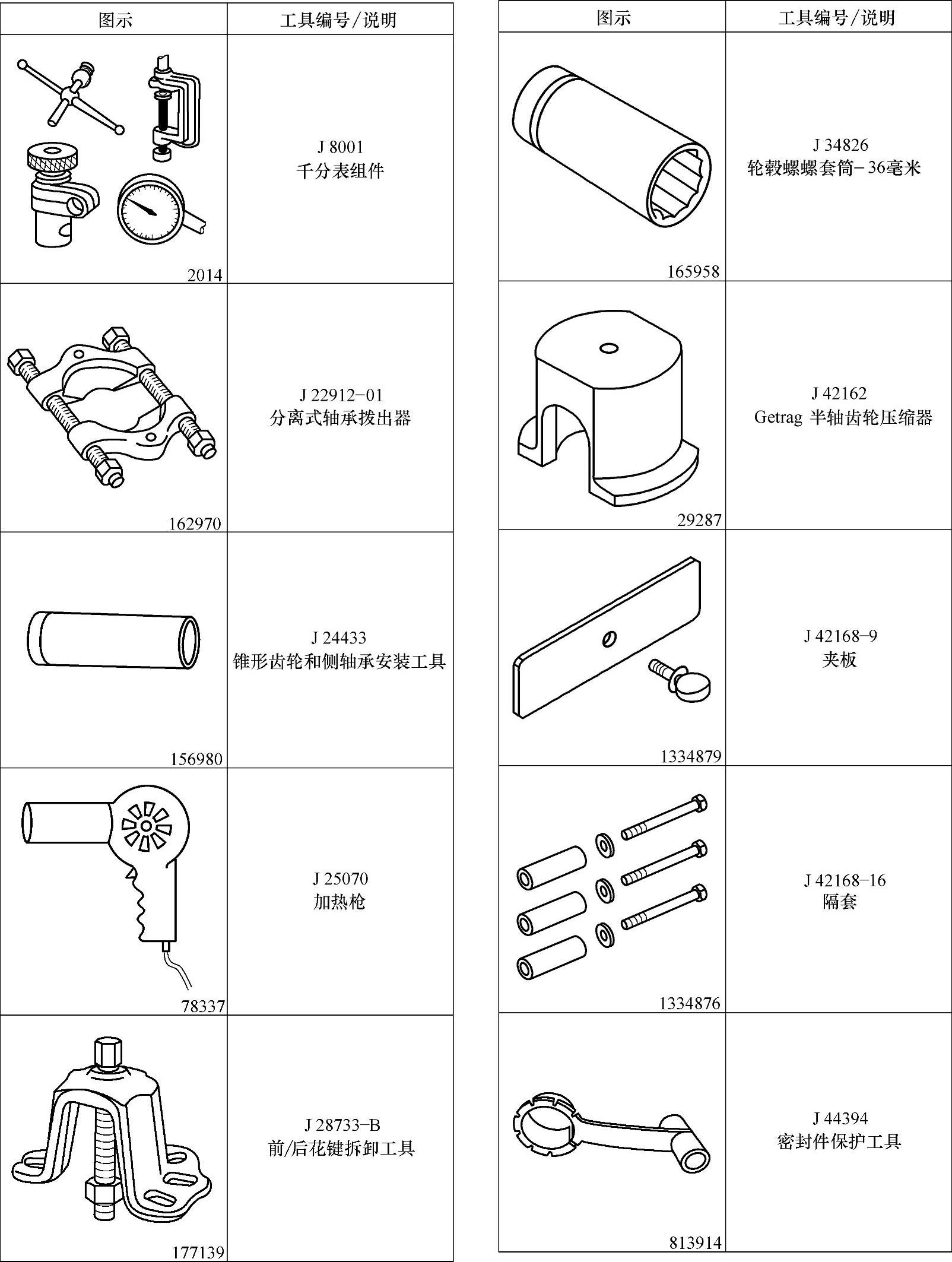

图6-50 通用凯迪拉克轿车防滑差速器专用工具和设备1

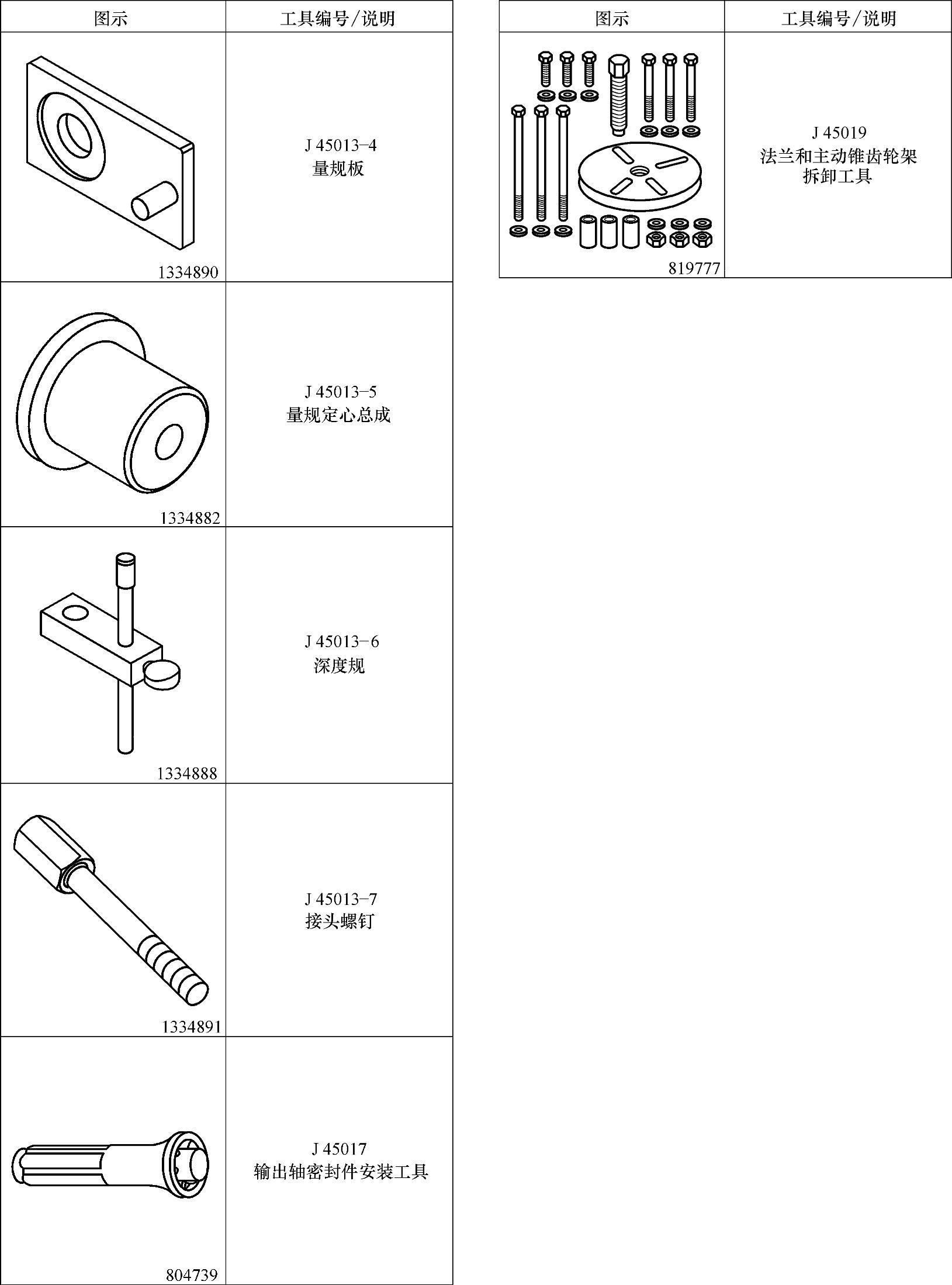

图6-51 通用凯迪拉克轿车防滑差速器专用工具和设备2

图6-52 通用凯迪拉克轿车防滑差速器专用工具和设备3
