转速敏感式限滑差速作用取决于两轮转速之差，往往利用液体的黏性摩擦特性，即硅油的黏性摩擦特性感知速度差，实现差速器的限滑作用。黏性式限滑差速器即为典型的转速敏感式限滑差速器。该限滑差速器在四轮驱动轿车上得到了广泛应用。

目前，有些四轮驱动的轿车上还采用了黏性联轴器（简称VC）作为轴间差速器。高尔夫-辛克罗（Golf Syncro）型轿车的前后驱动轴间，即采用了这种黏性联轴器。

1.黏性联轴器的结构及工作原理

黏性联轴器的结构如图6-23所示。它是由壳体4、传动轴1、5和交替排列的内叶片（花键轴传力片）3、外叶片（壳体传力片）6及隔环构成。内叶片通过内花键与后传动轴5上的外花键连接，外叶片通过外花键与壳体4上的内花键连接，外叶片之间置有隔环，以限制外叶片的轴向移动。隔环厚度决定内、外叶片间的间隙。内、外叶片上还加工有孔和槽，以利硅油的流动。黏性联轴器的密封空间内，注满高黏度的硅油。前传动轴1通过螺栓与壳体4连接，并与外叶片一起组成主动部分。内叶片3与后传动轴5组成从动部分，主、从动部分靠硅油的黏性来传递转矩，从而实现前、后轴间差速作用和转矩重新分配。

端盖压配合在外壳上，并用O形圈密封。内叶片的两端由滚子轴承支承，轴端用两个橡胶密封件密封。

黏性联轴器传递转矩的工作介质硅油具有黏度稳定性好、抗剪切性强以及抗氧化、低挥发和闪点高的特性。当内外叶片有转速差并传递转矩时，硅油温度上升，产生热膨胀，黏性联轴器内部压力升高。其最高温度可达200℃，内压可达100kPa。为了解决由于热膨胀引起的内压力增高，在壳体内封入了10%～20%的空气。硅油本身还具有高爬行性能，即使黏性联轴器内无压力时，硅油也会从油封处极小间隙渗出壳体，造成漏损。为此，常将油封在轴上保持较大的压力。

黏性联轴（差速）器，很像一个密封在壳体中的多片离合器，而外叶片间隙一定时，它是利用油膜剪切传递动力的传动装置。也有一种不具有隔环的黏性联轴器，依靠壳体内温度升高，内压增大迫使叶片轴向移动，以减小内外叶片之间的间隙，也就是用改变油膜的厚度来调节转矩。当主、从动轴（内外叶片）间转速差大时，即会出现上述现象，故它有自适应作用。

黏性联轴器传递的转矩与硅油密度、黏度、主从动轴转速差、内外叶片数和半径等成正比，与内外叶片间的间隙成反比。当输入轴与输出轴的转速差越大，由输入轴传递到转速低的输，出轴的转矩就越大。

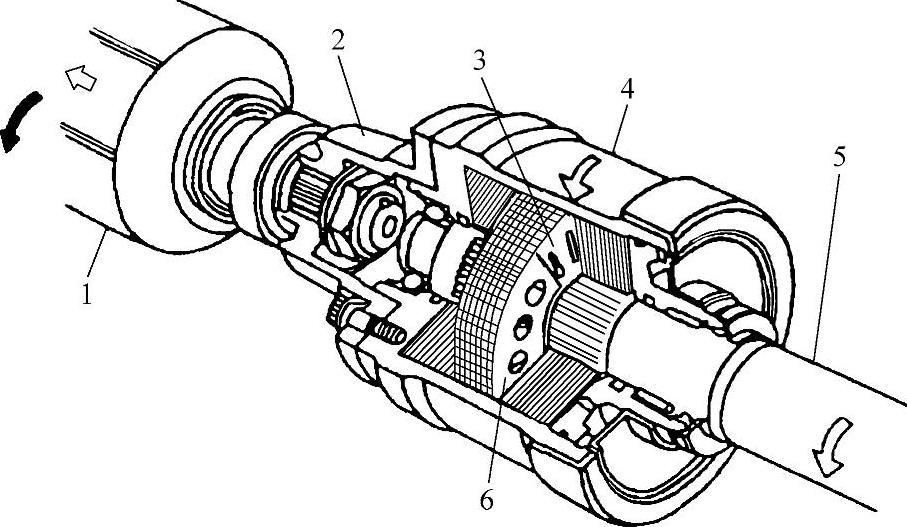

图6-23 黏性联轴器结构

1—前传动轴 2—传力毂 3—内叶片（花键轴传力片） 4—壳体 5—后传动轴 6—外叶片（壳体传力片）

2.黏性联轴器的驼峰现象

黏性联轴器在正常工作时，因黏性联轴器外叶片固定在壳体上，内叶片可沿内轴上的花键滑动，由于两叶片间置有隔环，使内叶片和两侧外叶片之间都保留一定间隙。当一侧车轮空转打滑时，黏性联轴器在限制车轮空转过程中，吸收了发动机一部分能量使温度升高。如果限制空转时间过长，会使温度上升很高。黏性联轴器里占总体积80%～90%的硅油会随着温度快速上升，其体积不断膨胀，迫使黏性联轴器内的空气所占体积趋于零，壳体内压力急剧上升，推动内叶片沿花键滑动，使内叶片紧紧地压在外叶片上，利用内外叶片之间的金属摩擦，把黏性联轴器两端驱动轮直接连接成一体，即黏性联轴器锁死。此即为驼峰现象。驼峰现象发生后，因黏性联轴器传递的转矩一下子骤增，可使车辆很容易脱离抛锚地。即驼峰现象在车轮打滑时刻，可使差速器自动锁死。

此外，驼峰现象也是黏性联轴器的自我保护现象。在温度急剧上升的过程中，黏性联轴器继续工作下去是很危险的，而就在此刻，自动地把黏性联轴器两端驱动轮连接到一起，同黏性联轴器成一体转动，停止了搅动硅油输出转矩的工作过程。因而它不再吸收能量，温度逐渐下降，直到充分冷却之后，驼峰现象才会消失。重新恢复依靠黏性阻力传递转矩的工作状态。

黏性联轴器实质就是黏性联轴差速器，过去主要应用于前后桥之间做轴间差速器。由于其转矩传递柔和平稳，差速响应特性好，目前日本一些轿车厂家还把它推广应用到驱动桥的轮间差速机构中，作为轮间的限（防）滑差速器（LSD），使全轮驱动的轿车的性能有大幅度地提高。黏性联轴差速器在4WD越野汽车上的布置情况，如图6-24所示。(www.daowen.com)

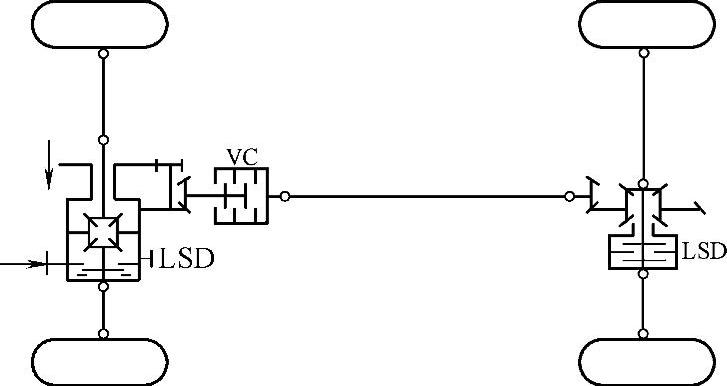

图6-24 黏性联轴差速器在4WD越野汽车传动系中的布置

VC—黏性联轴器 LSD—限（防）滑差速器

3.两种黏性限滑差速器

图6-25和图6-26分别为两种不同结构形式的黏性转速敏感式限滑差速器。

图6-25中VCU布置在轴与轴之间，实现左、右两侧车轮的限滑作用。

图6-26中VCU发生在轴和壳体之间黏性摩擦特性，实现左、右两侧车轮限滑作用。

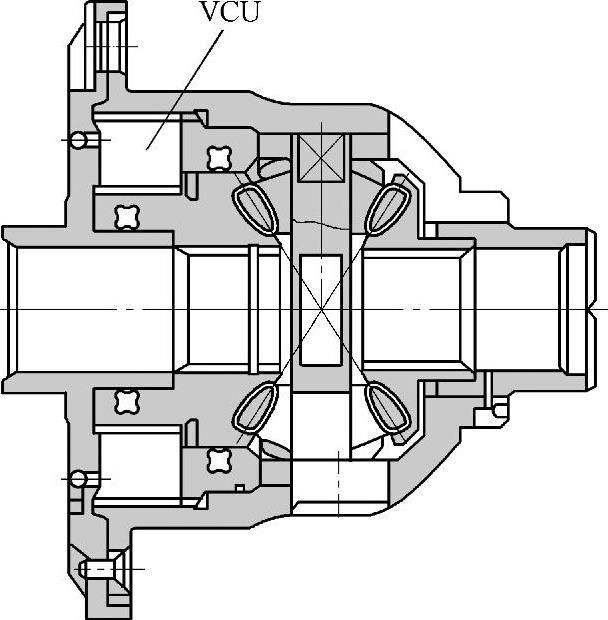

图6-25 转速敏感式限滑差速器（轴至轴传递）

VCU—黏性力控制单元（装置）

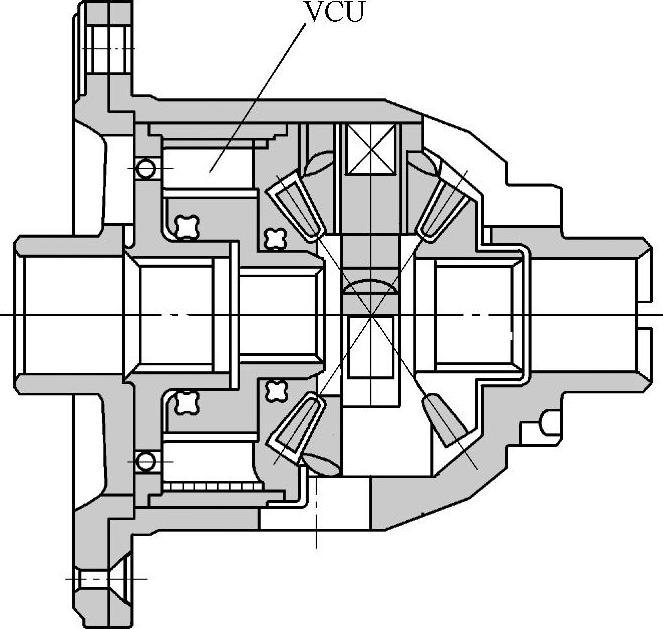

图6-26 转速敏感式限滑差速器（轴至壳传递）

VCU—黏性力控制单元（装置）
