1.专用工具的认识与使用，如图5-27所示

图5-27 上汽通用凯越手动变速驱动桥驱动轴专用工具的认识与使用

2.部件位置，如图5-28、图5-29和图5-30所示

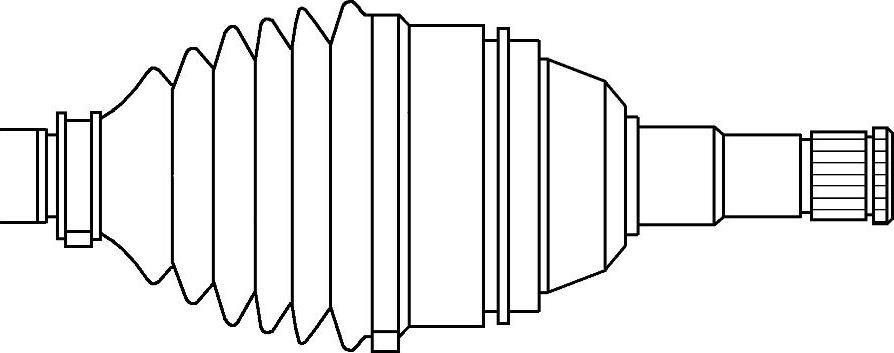

图5-28 上汽通用凯越手动变速驱动桥驱动轴部件位置1

图5-29 上汽通用凯越手动变速驱动桥驱动轴部件位置2

1—轮毂螺母 2—等速万向节 3—半轴 4、7、9—密封固定卡箍 5—驱动轴外密封 6—密封固定卡箍 8—驱动轴内密封 10—座圈滚道固定环 11—十字槽接头 12—固定环

图5-30 上汽通用凯越手动变速驱动桥驱动轴部件位置3

1—等速万向节总成 2—等速万向节 3、5、7、9—密封固定卡箍 4—驱动轴外密封 6—半轴 8—驱动轴内密封 10—三销壳体 11—弹簧卡环 12—三销轴式万向节总成

3.保养和修理

（1）车上维修驱动轴总成（所需工具：KM-507-B球节拆卸工具；KM-460-A半轴拆卸工具）

1）拆卸程序。

①举升并妥善支承车辆。

②拆卸车轮。

③拆卸半轴轮毂螺母，将螺母报废。特别注意事项：仅用推荐的工具拆卸下球节，否则会损坏球节和密封，如图5-31所示。

④拆卸下球节夹紧螺栓和螺母。

⑤用球节拆卸工具KM-507-B从下球节上拆卸转向节。

⑥拆卸转向横拉杆螺母。特别注意事项：仅用推荐的工具从转向节/支柱总成上拆卸转向横拉杆，否则会损坏转向节/支柱总成。

⑦用球节拆卸工具KM-507-B拆卸转向横拉杆，如图5-32所示。

⑧从轮毂推动半轴。注意事项：支撑未紧固的驱动轴端。驱动轴从轮毂上拆卸后不要让其长时间从变速驱动桥自由下垂。注意事项：用接油盘放在变速驱动桥下，接收溢出的油液。拆卸驱动轴后，堵塞变速驱动桥上的驱动轴开孔，防止油液流出和污染物进入。

⑨用半轴拆卸工具KM-460-A，从变速驱动桥上拆卸驱动轴，如图5-33所示。

图5-31 拆卸半轴轮毂螺母

图5-32 用球节拆卸工具KM-507-B拆卸转向横拉杆

图5-33 用半轴拆卸工具KM-460-A从变速驱动桥上拆卸驱动轴

图5-34 将轮毂安装到半轴上

2）安装程序。特别注意事项：勿损坏密封。

①清洗轮毂密封和变速驱动桥密封。

②将驱动轴装入变速驱动桥。

③将轮毂安装到半轴上，如图5-34所示。

④将转向横拉杆安装到转向节/支柱上，再安装转向横拉杆螺母，紧固转向横拉杆螺母至55N·m，如图5-35所示。

⑤安装下球节夹紧螺栓和螺母，紧固下球节夹紧螺栓、螺母至60N·m，如图5-36所示。

图5-35 将转向横拉杆安装到转向节/支柱上

图5-36 安装下球节夹紧螺栓和螺母

⑥松弛装上新半轴轮毂螺母，务必使用新螺母。

⑦安装车轮。松弛装上螺母。

⑧将车辆降到地面。紧固车轮螺母至100N·m。

⑨紧固半轴轮毂螺母至300N·m。

⑩用螺钉旋具和手锤敲击轮毂螺母，直到螺母在半轴轮毂上锁定到位。

（11）重新加注变速驱动桥油液至正确液面。

（2）部件维修——外球节密封圈（所需工具：J-8059弹簧卡环钳子；J-35566密封夹紧钳子）

1）拆卸程序。

①从车上拆卸驱动轴。

②拆卸大密封圈固定卡箍，报废卡箍，如图5-37所示。

③拆卸小密封圈固定卡箍，将卡箍报废。

图5-37 拆卸大密封圈固定卡箍

图5-38 用弹簧卡环钳子J-8059展开弹簧卡环并拆卸半轴外球节

④擦除球节上的润滑脂。

⑤用弹簧卡环钳子J-8059展开弹簧卡环并拆卸半轴外球节，如图5-38所示。告诫：禁止从外球节总成上拆卸半轴或拆卸外球节总成。其中的零件采用配对装配，不能单独维修。重新装配不当会对性能和安全性产生不良影响。

⑥从球节总成上拆卸密封圈。(www.daowen.com)

2）安装程序。

①将密封圈安装到半轴上。

②用弹簧卡环钳子J-8059展开弹簧卡环并拆卸半轴外球节，如图5-38所示。

③将球节密封填入110～130g推荐的润滑脂。在球节中重新填入110～130g推荐的润滑脂（1.8L双顶置凸轮轴：120～140g）。

④安装新大密封圈固定卡箍和新小密封圈固定卡箍。

⑤用密封夹紧钳子J-35566卷曲新小密封圈固定卡箍和新大密封圈固定卡箍，如图5_-37所示。

⑥将半轴安装到车上。

图5-39 安装大密封圈固定卡箍

图5-40 从护套上拆开万向节壳体

（3）内三销密封圈（所需工具：J-35566弹簧卡环钳子；J-8059弹簧卡环钳子）

1）拆卸程序。

①从车上拆卸驱动轴。

②拆卸大密封圈固定卡箍，将卡箍报废，如图5-39所示。

③拆卸小密封圈固定卡箍，将卡箍报废。

④从护套上拆开万向节壳体，如图5-40所示。

⑤清除三销总成。

⑥用弹簧卡环钳子J-8059拆卸轴固定环，如图5-41所示。

⑦从半轴上拆卸三销和三销轴式万向节固定环，如图5-42所示。

⑧从半轴上拆卸三销万向节密封圈。

2）安装程序（所需工具：J-8059弹簧卡环钳子；J-35566密封夹紧钳子）按相反的顺序进行。

①将新小密封圈固定卡箍安装到密封位置上。

②将密封安装到半轴上。

③用弹簧卡环钳子J-8059将轴固定环安装到半轴上。

④给三销壳体填入195～215g推荐的润滑脂。给三销重新填入195～215g推荐的润滑脂。

图5-41 拆卸大密封圈固定卡箍

图5-42 从护套上拆开万向节壳体

⑤将护套安装到万向节壳体上。

⑥安装大密封圈固定卡箍。用密封夹紧钳子J-35566卷曲大密封圈固定卡箍。

⑦用密封夹紧钳子J-35566卷曲新小密封圈固定卡箍。

⑧将半轴安装到车上。

（4）十字槽接头密封圈（所需工具：J-35566密封夹紧钳子；J-8059弹簧卡环钳子）

1）拆卸程序。

①拆卸大密封圈固定卡箍，如图5-43所示。

②拆卸小密封圈固定卡箍。将卡箍报废。

③擦除球节上的润滑脂。

图5-43 拆卸大密封圈固定卡箍

图5-44 用弹簧卡环钳子J-8059拆卸轴固定环

④用弹簧卡环钳子J-8059拆卸轴固定环，如图5-44所示。

⑤从球节总成上拆卸半轴，如图5-45所示。告诫：钢球保持架锁定就位，而且不能拆卸。十字槽接头的内部零件采用配装，不能单独维修。重新装配不当会对性能和安全性产生不良影响。

⑥从球节总成上拆卸密封圈。

2）安装程序。

①将新小密封圈固定卡箍安装到密封位置上，勿卷曲。

②将密封圈安装到半轴上。

③将球节总成安装到半轴上。

④用弹簧卡环钳子J-8059安装轴固定环。

⑤给球节总成填入120～140g推荐的润滑脂。给三销重新填入120～140g推荐的润滑脂。

⑥安装新大密封圈固定卡箍。

⑦用密封夹紧钳子J-35566卷曲新大密封圈固定卡箍，如图5-46所示。

⑧用密封夹紧钳子J-35566卷曲新小密封圈固定卡箍。

图5-45 从球节总成上拆卸半轴

图5-46 从球节总成上拆卸半轴
