1.A340F自动变速器电控元件布置（见图4-73）

2.故障码

（1）故障码读取

1）用故障测试仪读取。将故障测试仪与3号故障诊断插接器（DLC3）相连，打开点火开关和故障测试仪，按故障测试仪上的提示进行操作，即可读取故障码。

2）通过MIL读取。将点火开关转到ON位置，不要起动发动机，用跨接线连接DLC3端子13（TC）和4（CG），通过MIL的闪亮情况读取故障码。

（2）故障码清除

1）用故障测试仪清除。将故障测试仪与DLC3相连，按故障测试仪上的提示进行操作，即可清除故障码。

2）不用故障测试仪清除。从发动机室中继线盒中拆下EFI保险丝60s以上，可以清除故障码。

（3）故障码（见表4-15）

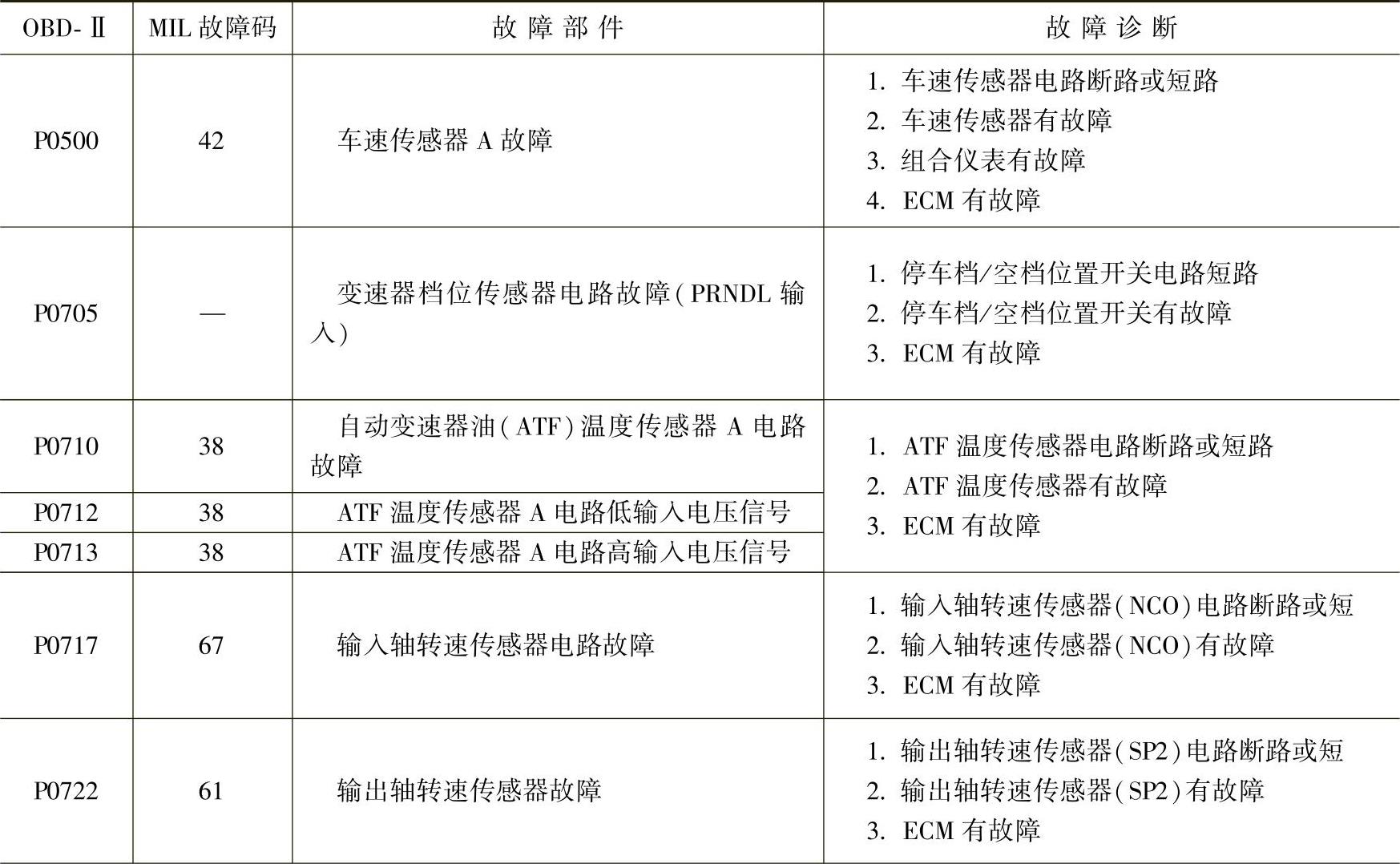

表4-15 A340F自动变速器故障码

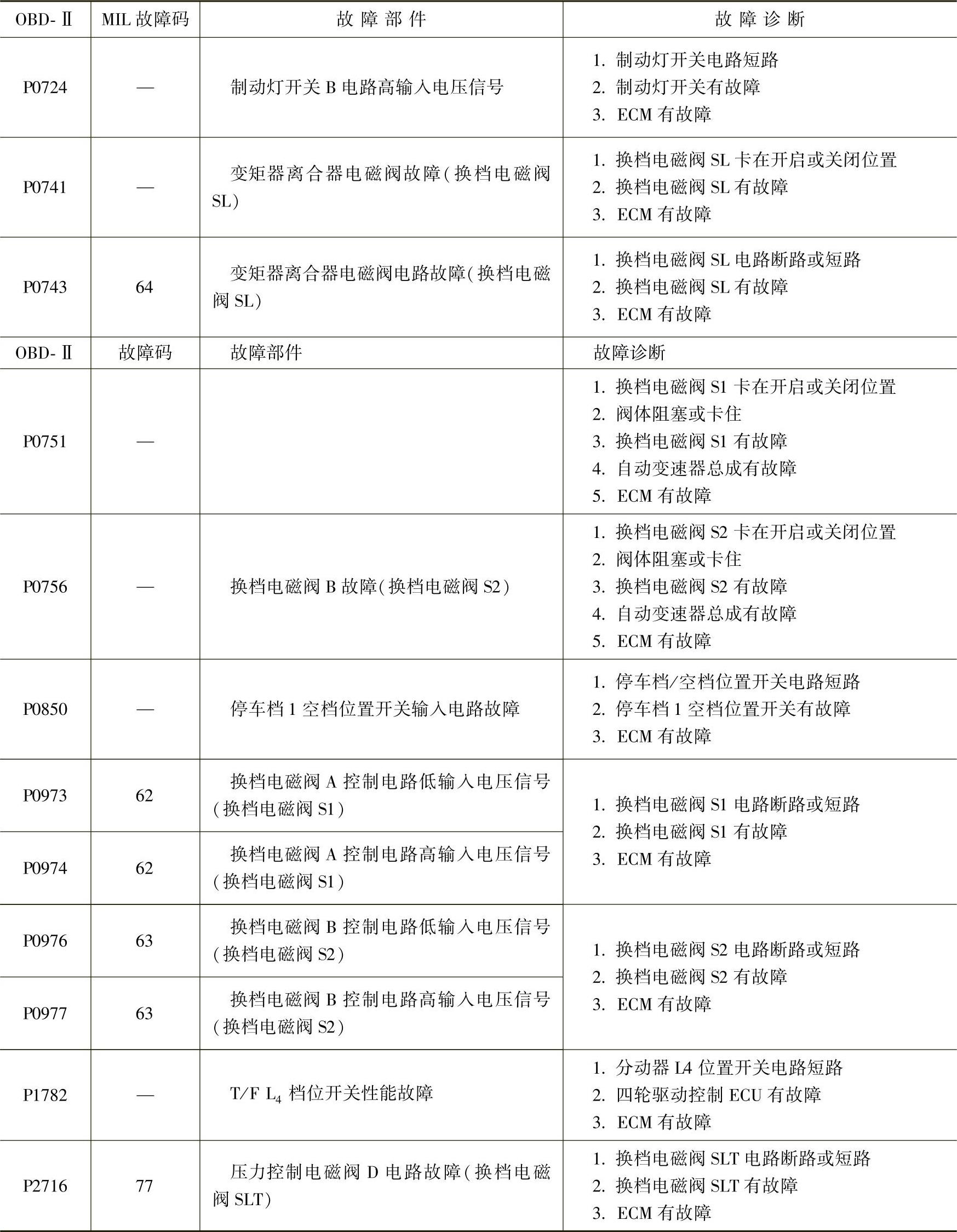

（续）

3.故障码检查

（1）故障码P0705、P0850检修 故障码P0705、P0850检修电路见图4-98，检修步骤见表4-16。

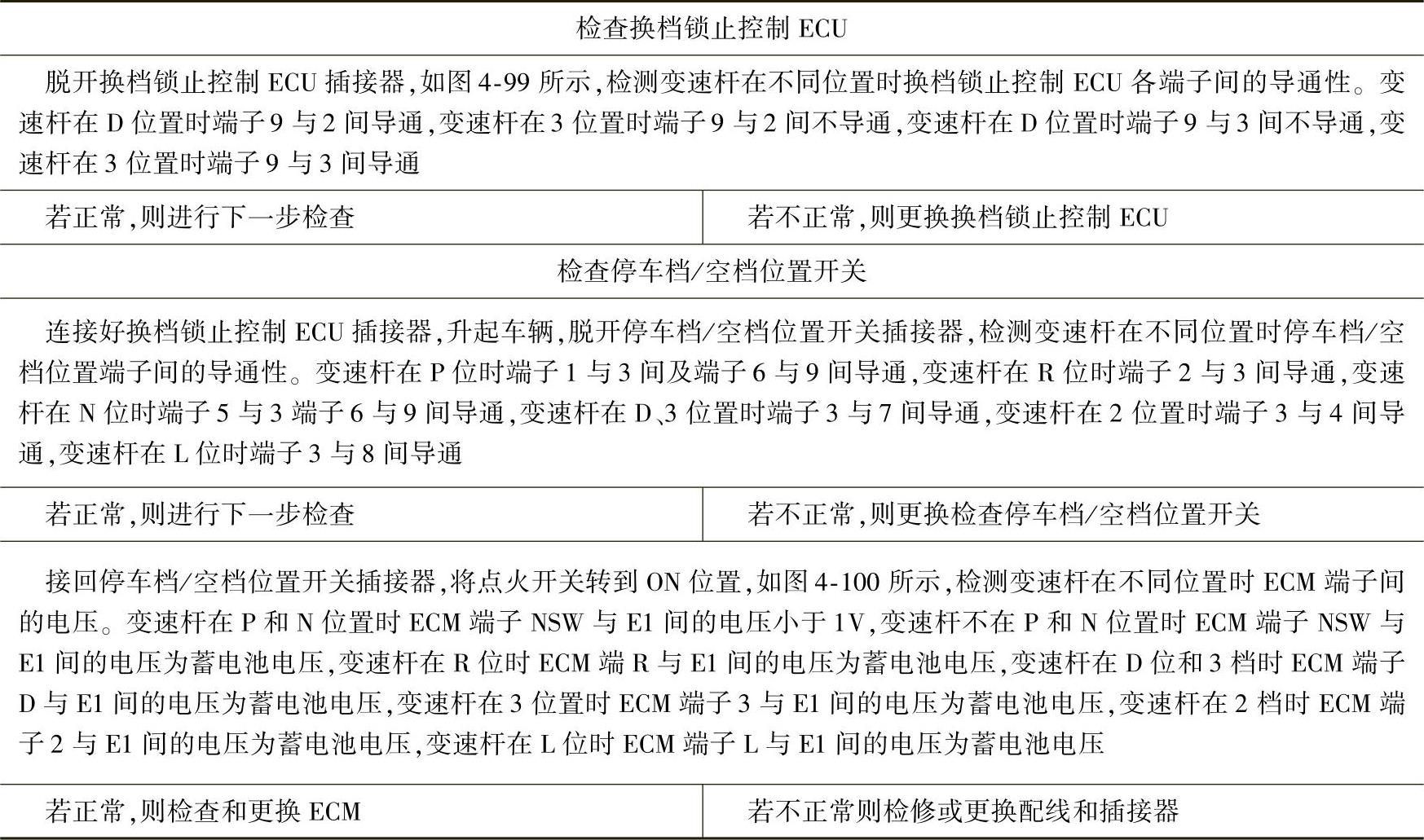

表4-16 故障码P0500，P0850检修步骤

（2）故障码P0710、P0712、P0713检修 故障码P0710、P0712、P0713检修电路见图4-101，检修步骤见表4-17。

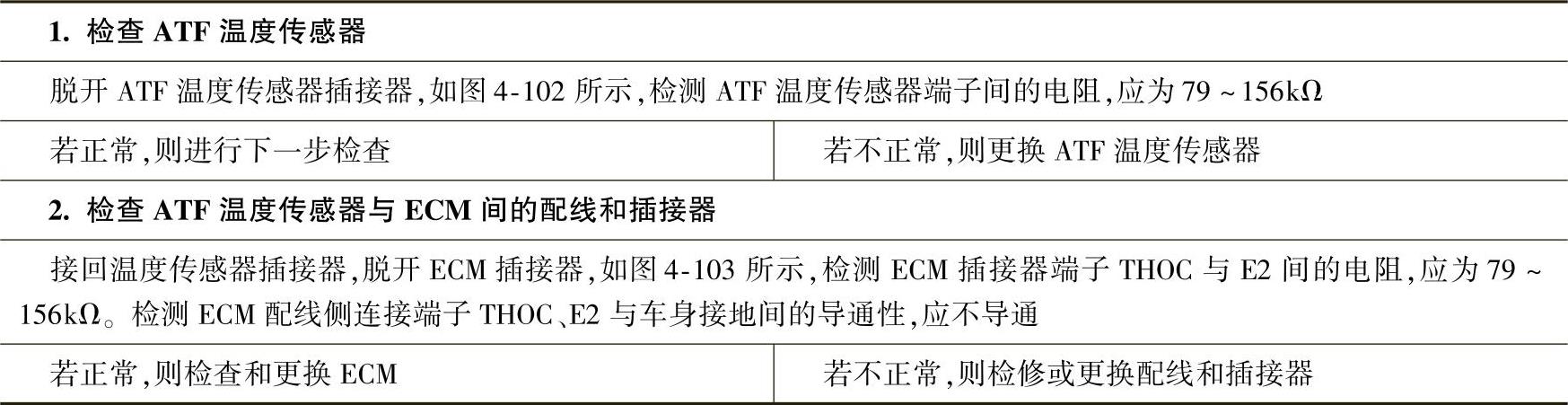

表4-17 故障码P0710、P0712、P0713检修步骤

（3）故障码P0717检修故障码P0717检修电路见图4-104，检修步骤见表4-18。

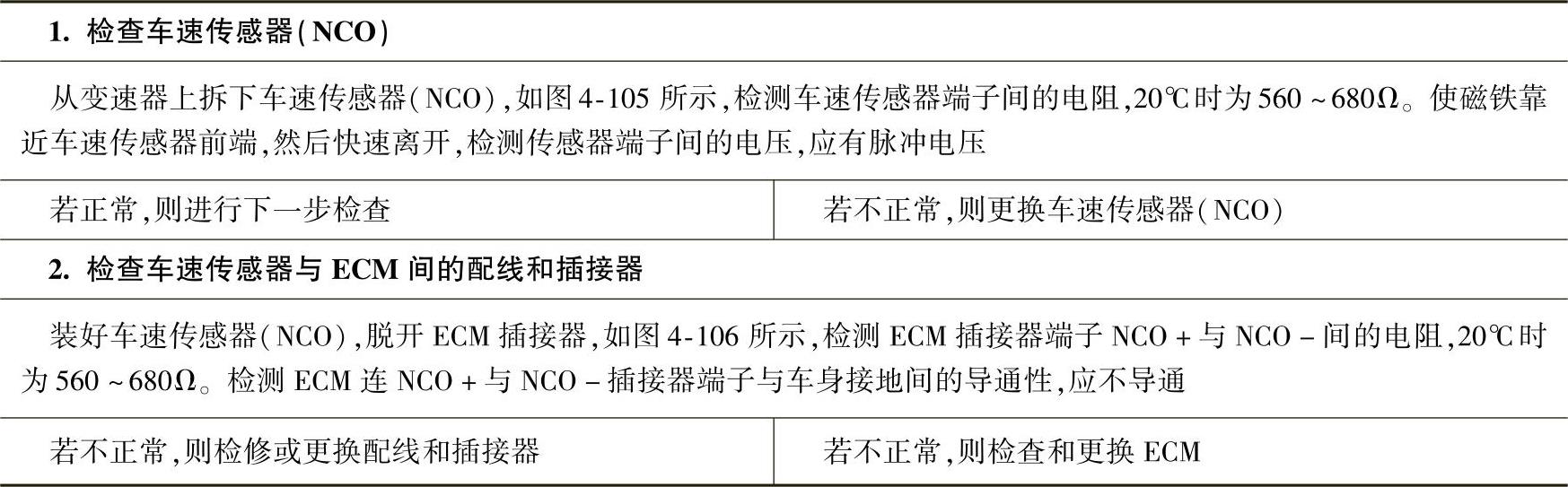

表4-18 故障码P0717检修步骤

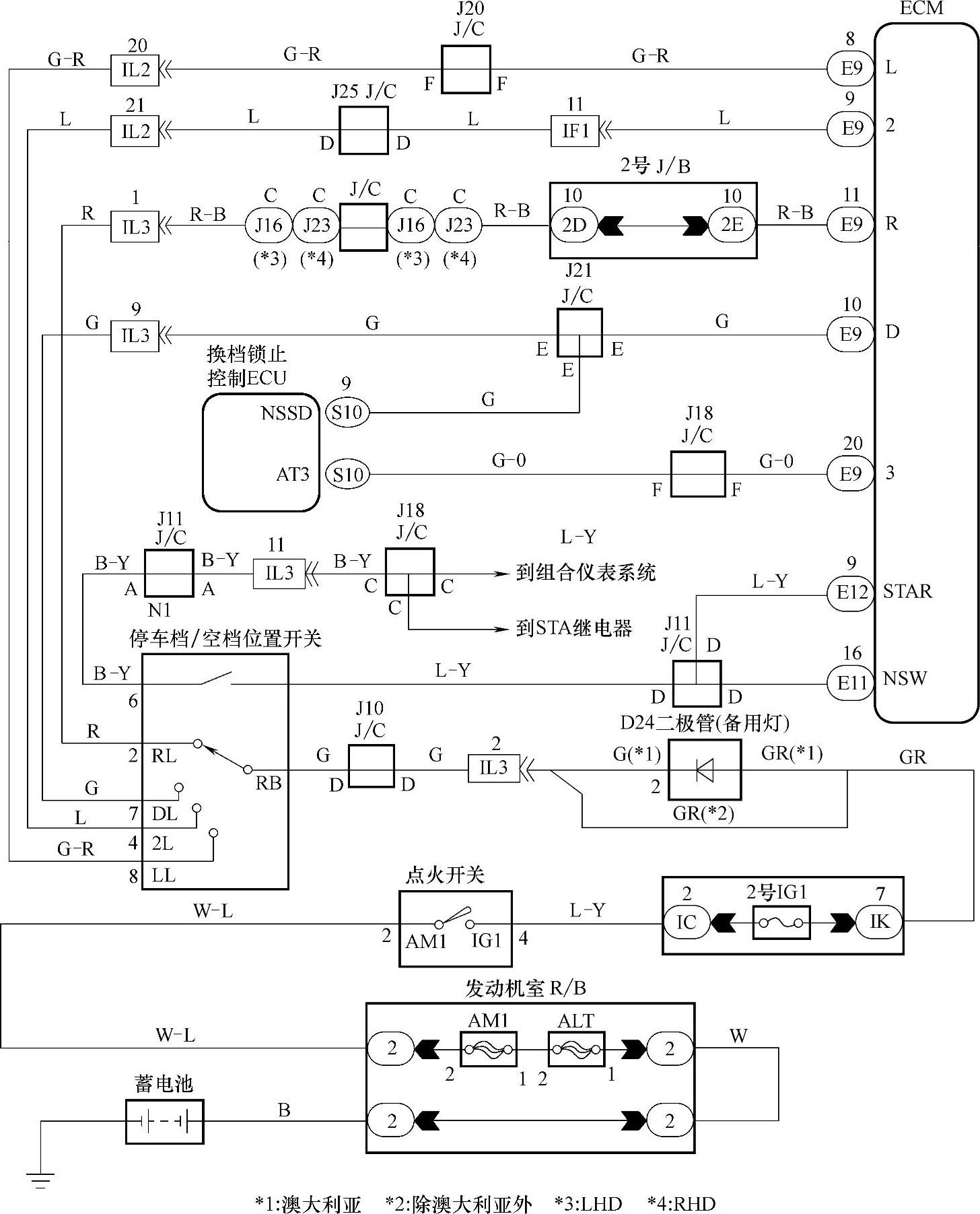

图4-98 故障码P0705、P0850检修电路（一）

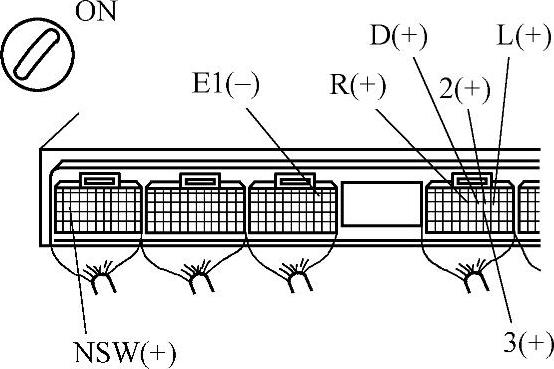

图4-99 故障码P0705、P0850检修电路（二）

图4-100 故障码P0705、P0850检修电路（三）

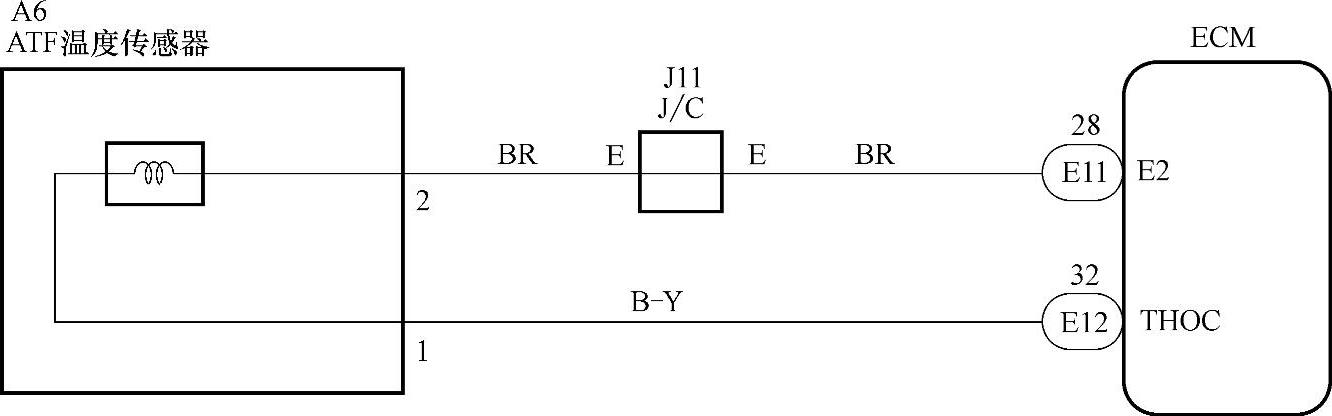

图4-101 故障码P0710、P0712、P0713检修电路

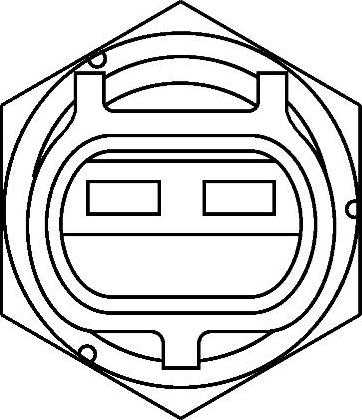

图4-102 ATF温度传感器连接器

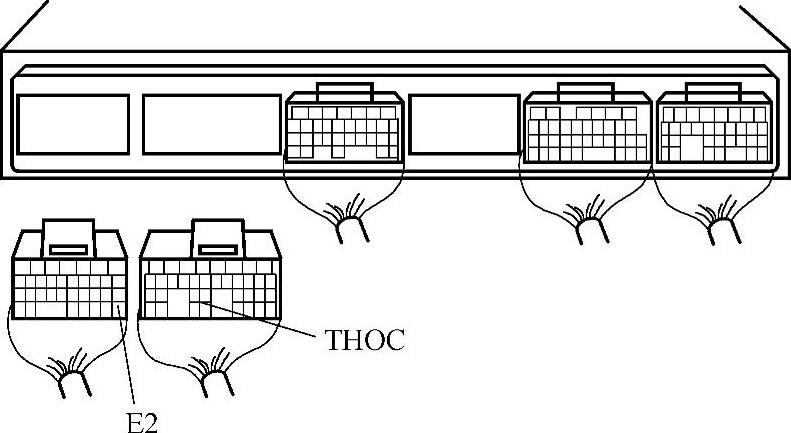

图4-103 检测THOC与E2间的电阻

图4-104 故障码P0717检修电路

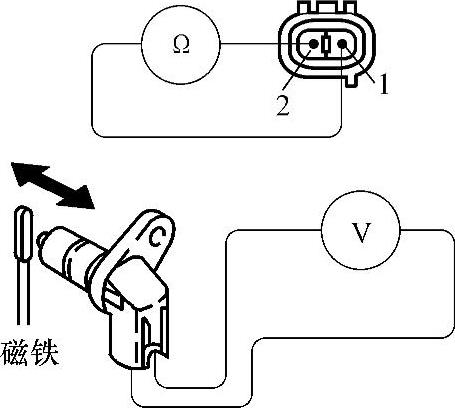

图4-105 检测车速传感器端子间的电阻

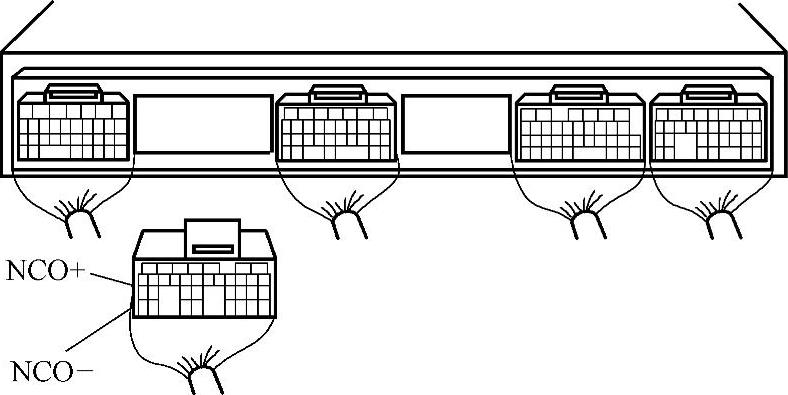

图4-106 检测NCO+与NCO-间的电阻

（4）故障码P0722检修 故障码P0722检修电路见图4-107，检修步骤见表4-19。

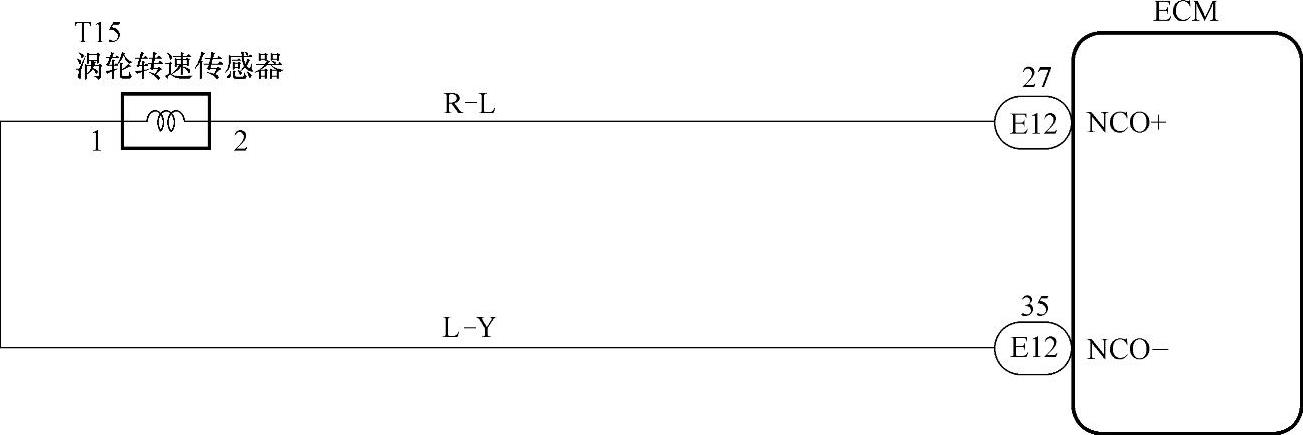

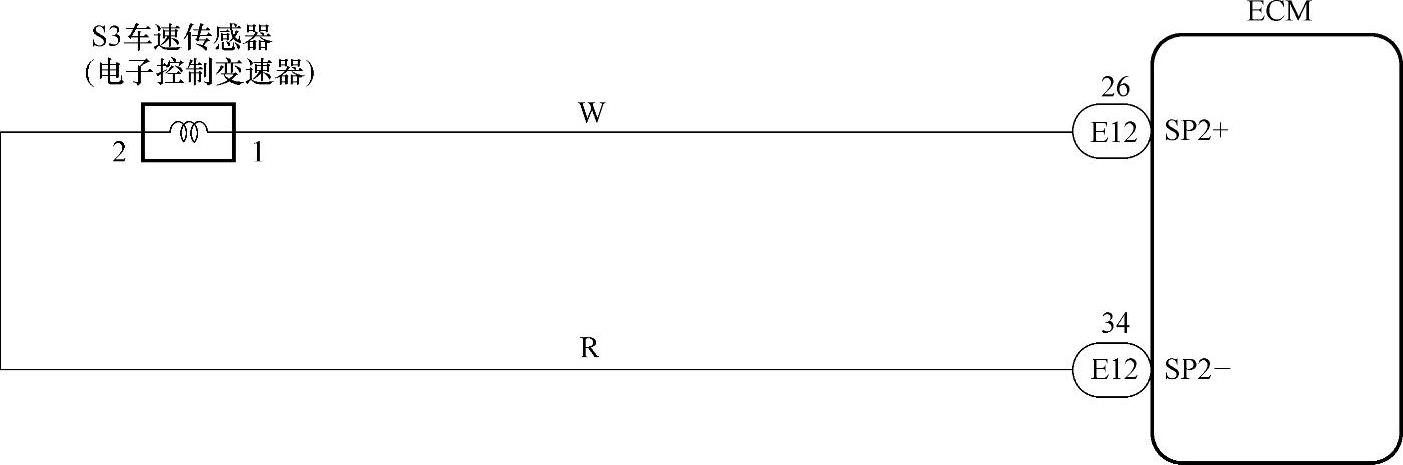

图4-107 故障码P0722检修电路

表4-19 故障码P0722检修步骤

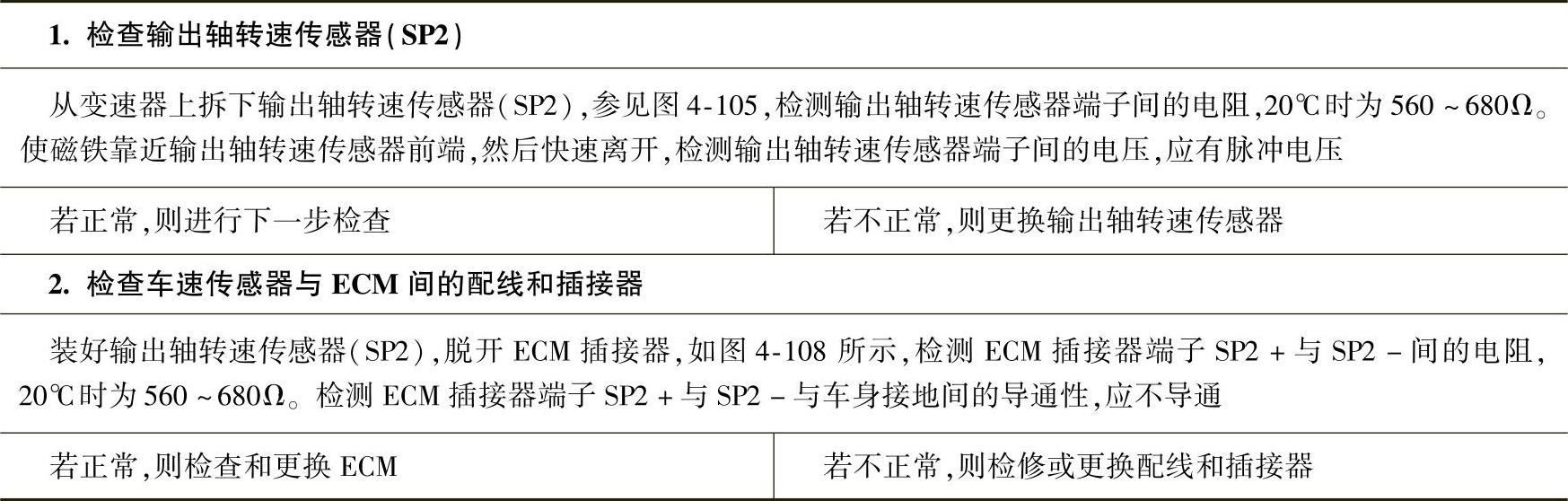

（5）故障码P0724检修 故障码P0724检修步骤见表4-20。

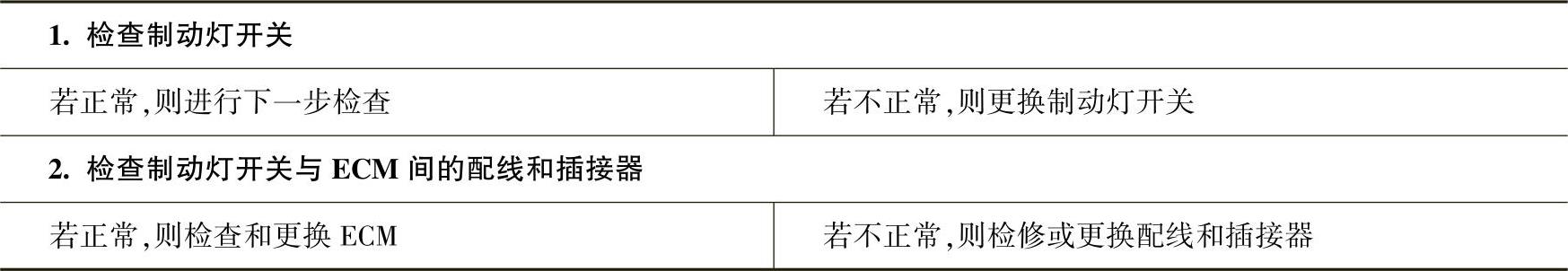

表4-20 故障码P0724检修步骤

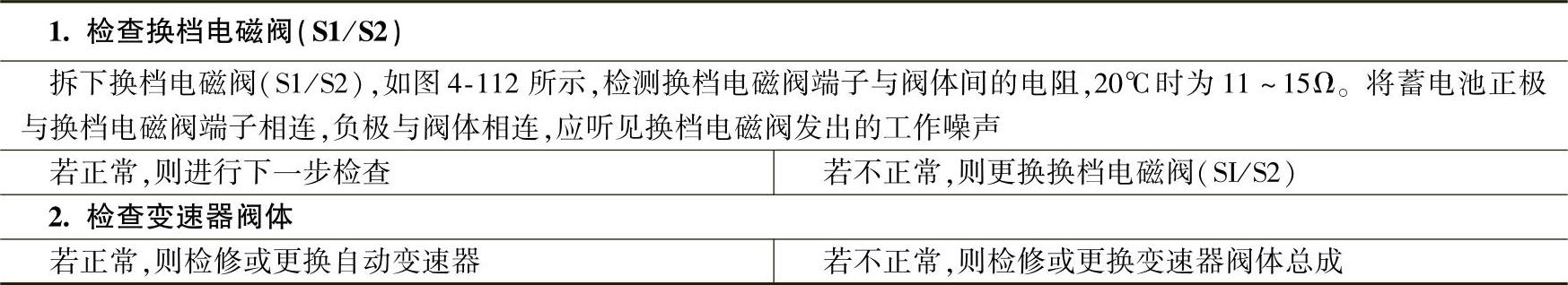

（6）故障码P0741检修 故障码P0741检修步骤见表4-21。

表4-21 故障码P0741检修步骤

（7）故障码P0743检修 故障码P0743检修电路见图4-110，检修步骤见表4-22。

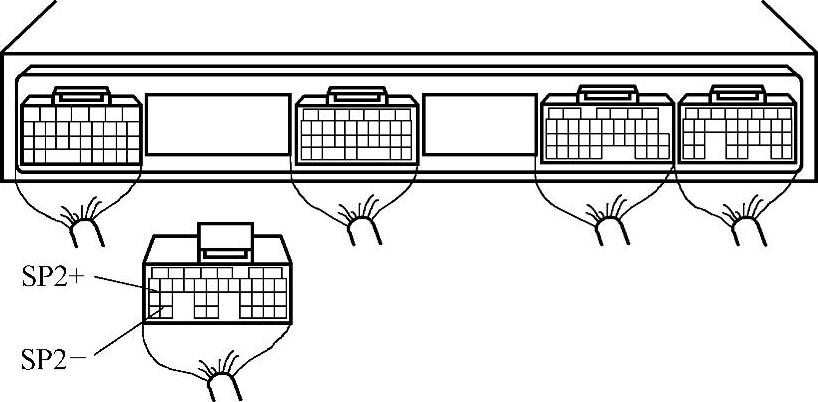

图4-108 检测SP2+与SP2-间的电阻

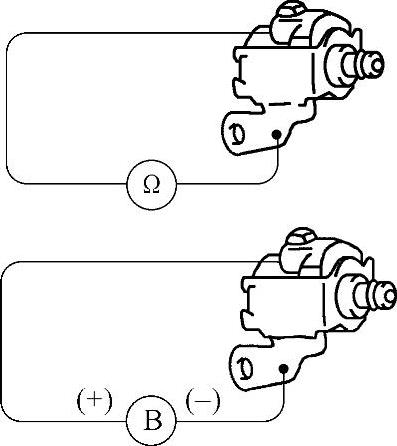

图4-109 检测换档电磁阀端子与阀体间的电阻

(www.daowen.com)

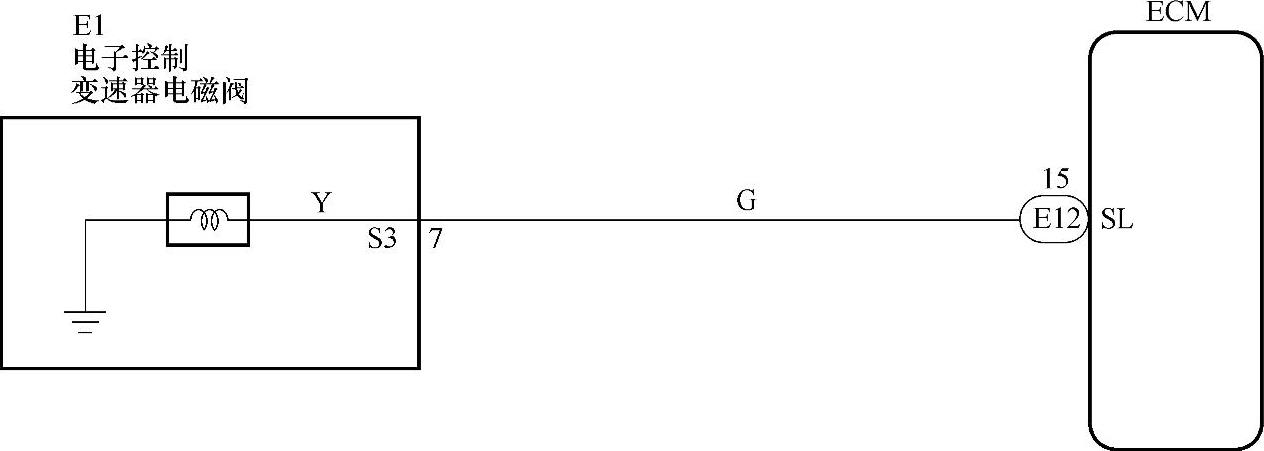

图4-110 故障码P0743检修电路

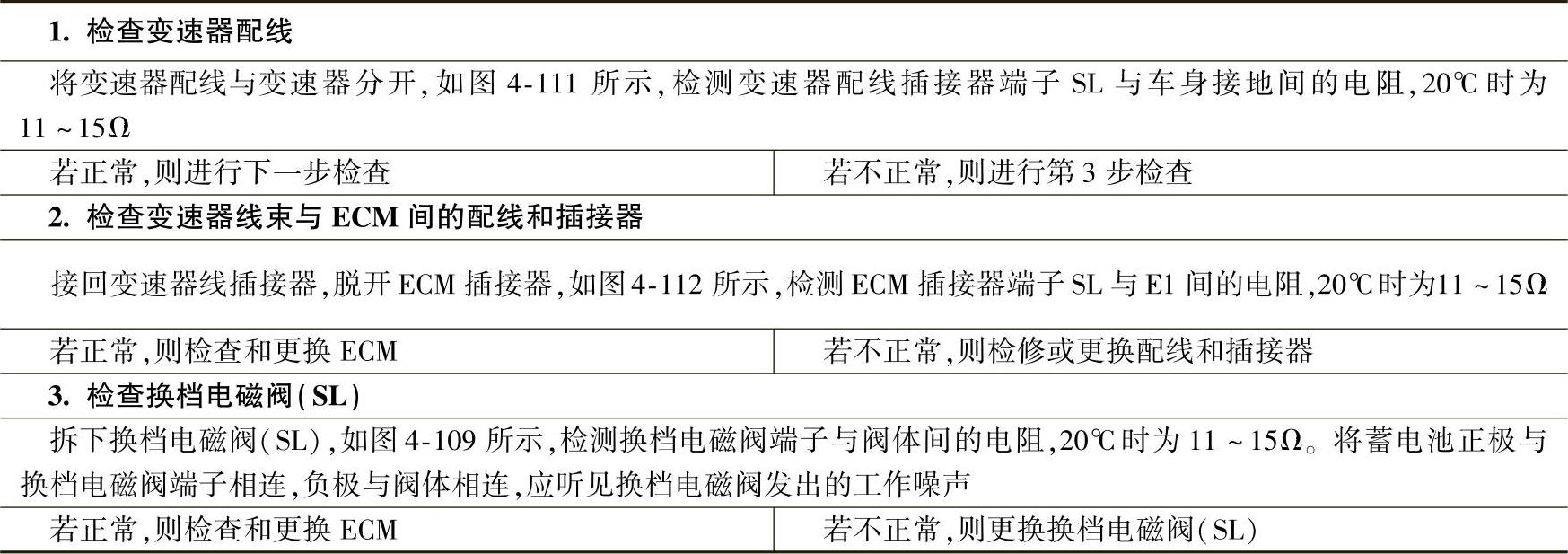

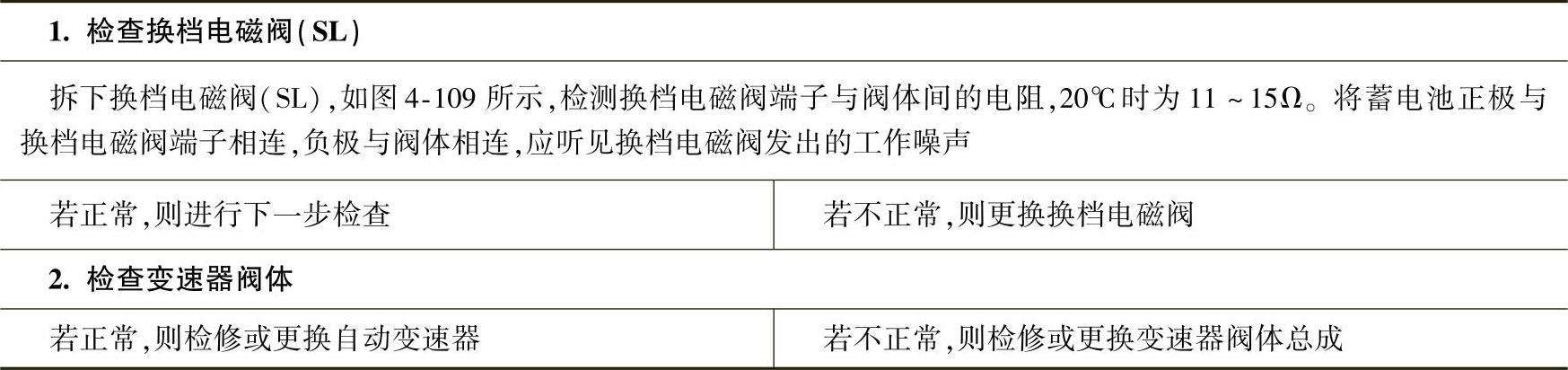

表4-22 故障码P0743检修步骤

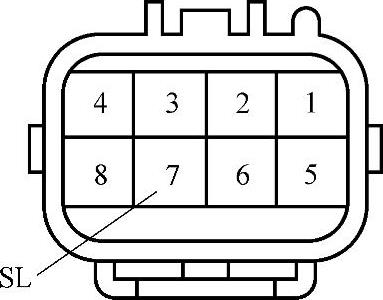

图4-111 检测SL与车身接地间电阻

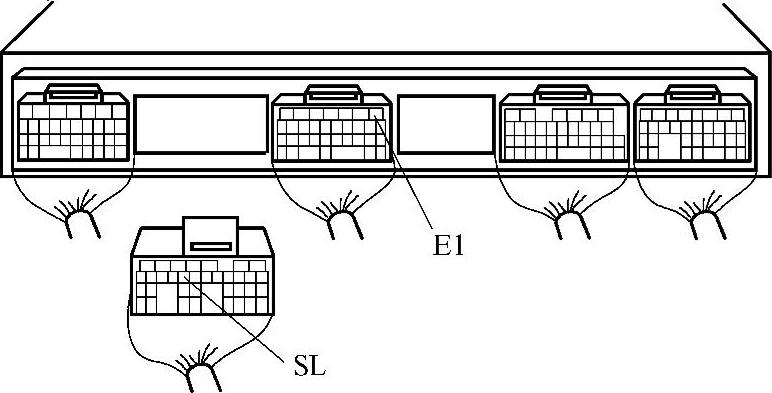

图4-112 检测SL与E1间电阻

（8）故障码P0751、P0756检修 故障码P0751、P0756检修步骤见表4-23。

表4-23 故障码P0751、P0756检修步骤

（9）故障码P0973、P0974、P0976、P0977检修故障码P0973、P0974、P0976、P0977检修电路见图4-113，检修步骤见表4-24。

表4-24 故障码P0973、P0974、P0976、P0977检修步骤

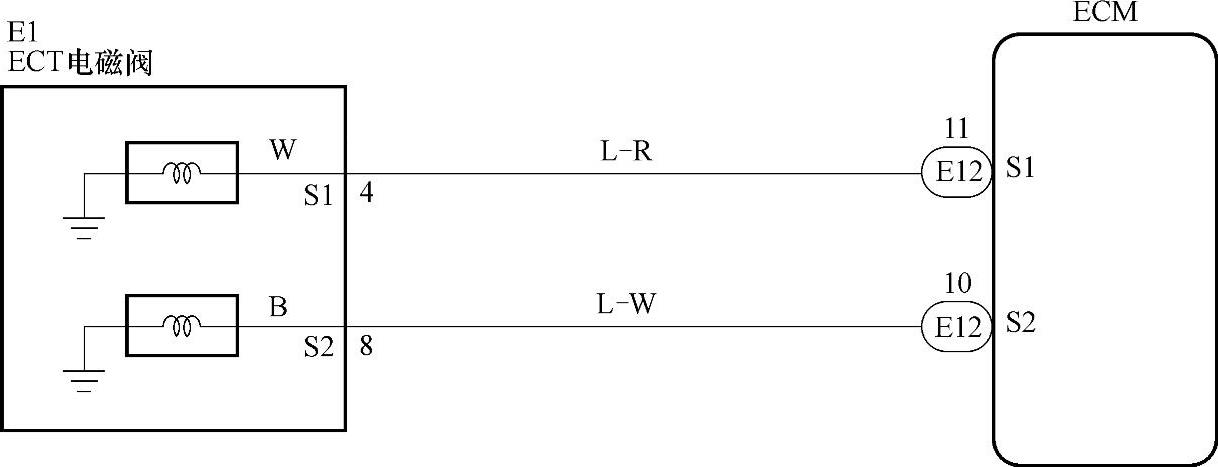

图4-113 故障码P0973、P0974、P0976、P0977检修电路

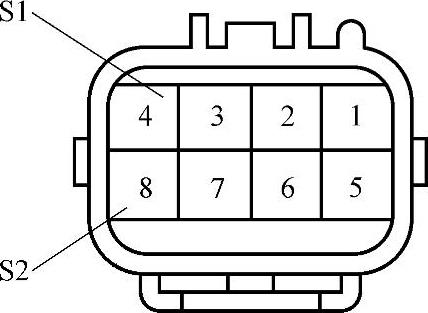

图4-114 检测S1或S2与车身接地间的电阻

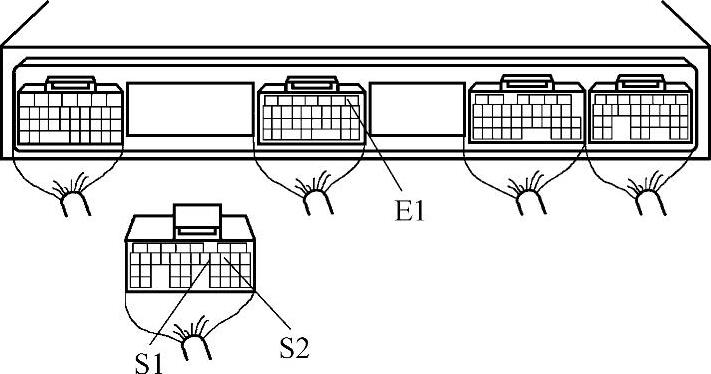

图4-115 检测S1、S2与E1间的电阻

（10）故障码P1782检修 故障码P1782检修电路如图4-116所示，检修步骤见表4-25。

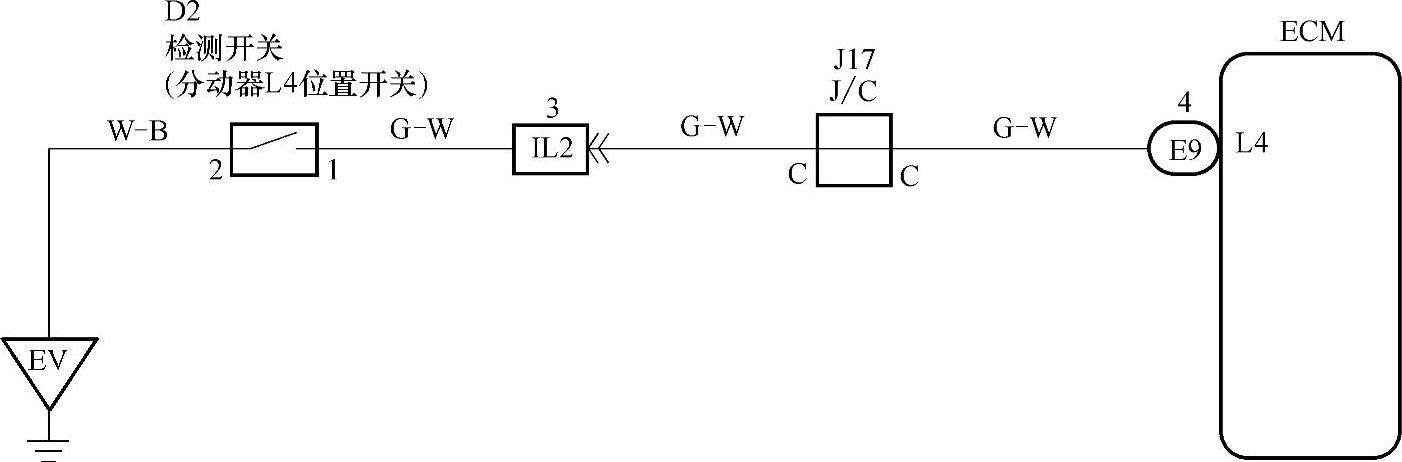

图4-116 故障码P1782检修电路

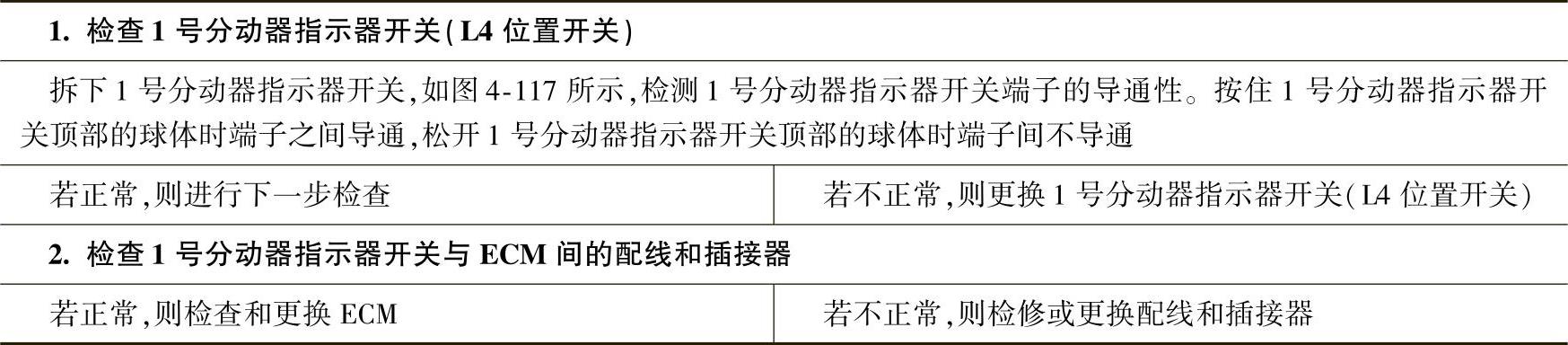

表4-25 故障码P1782检修步骤

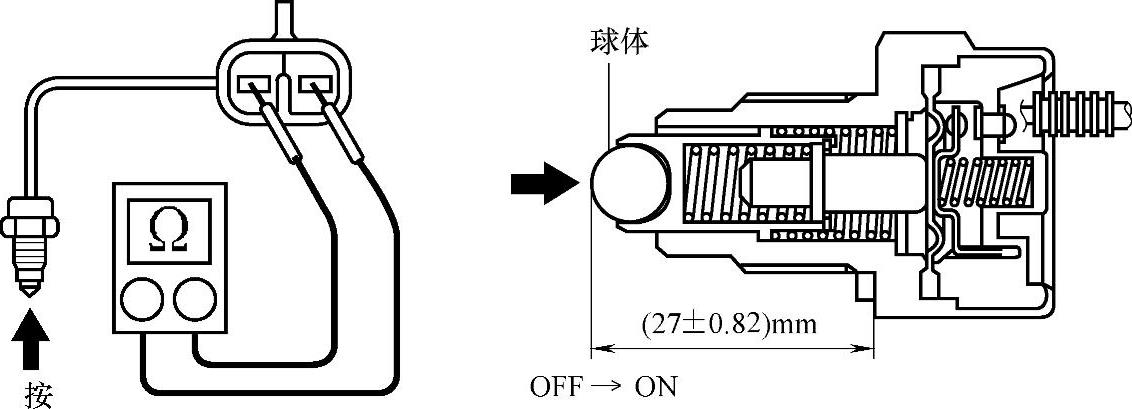

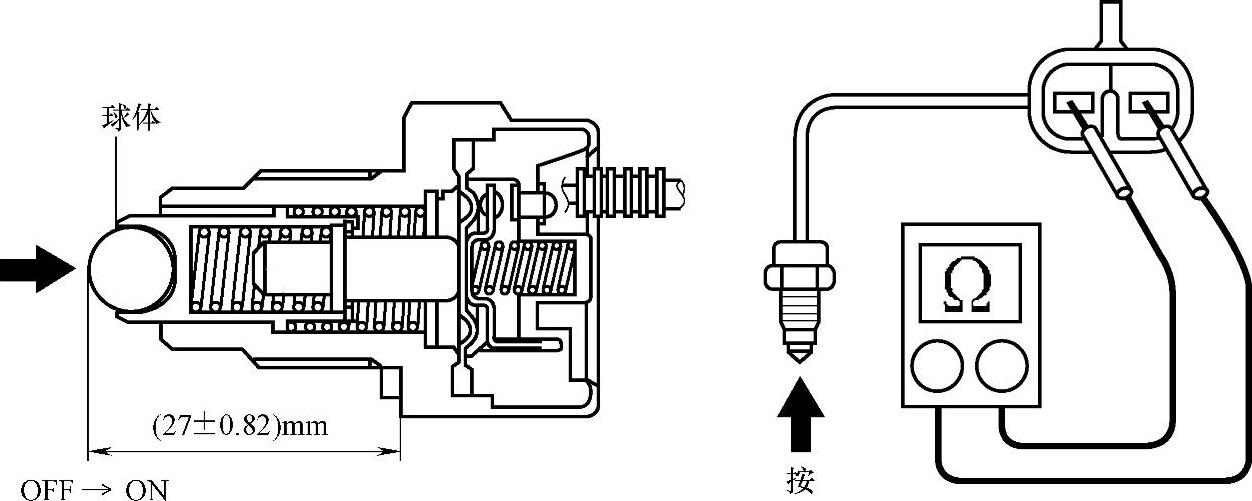

图4-117 检测1号分动器指示器开关端子的导通性

（11）故障码P2716检修 故障码P2716检修电路见图4-118，检修步骤见表4-26。

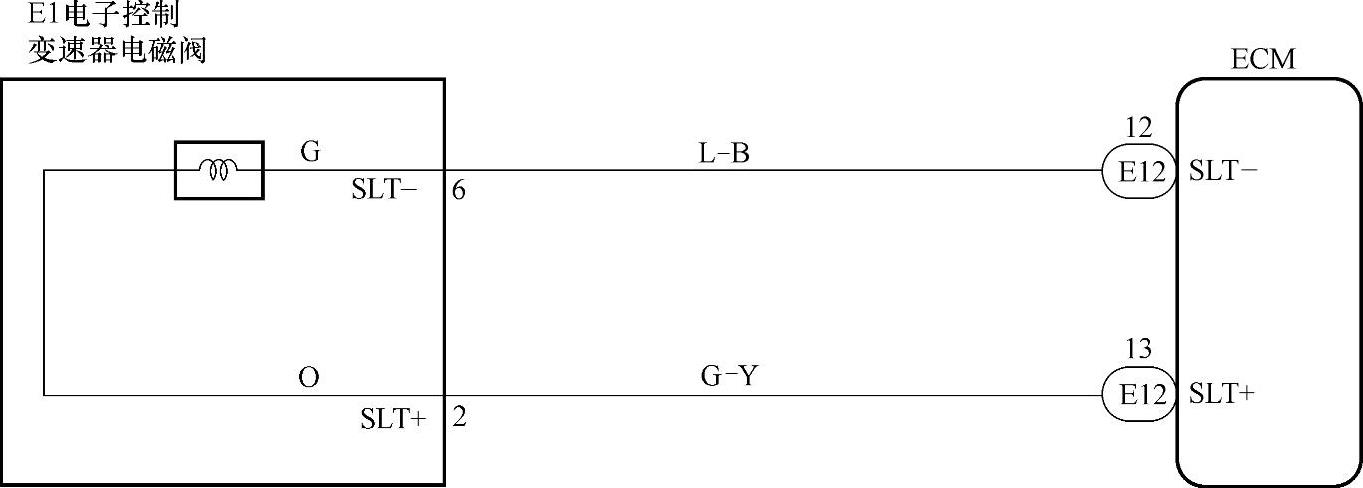

图4-118 故障码P2716检修电路

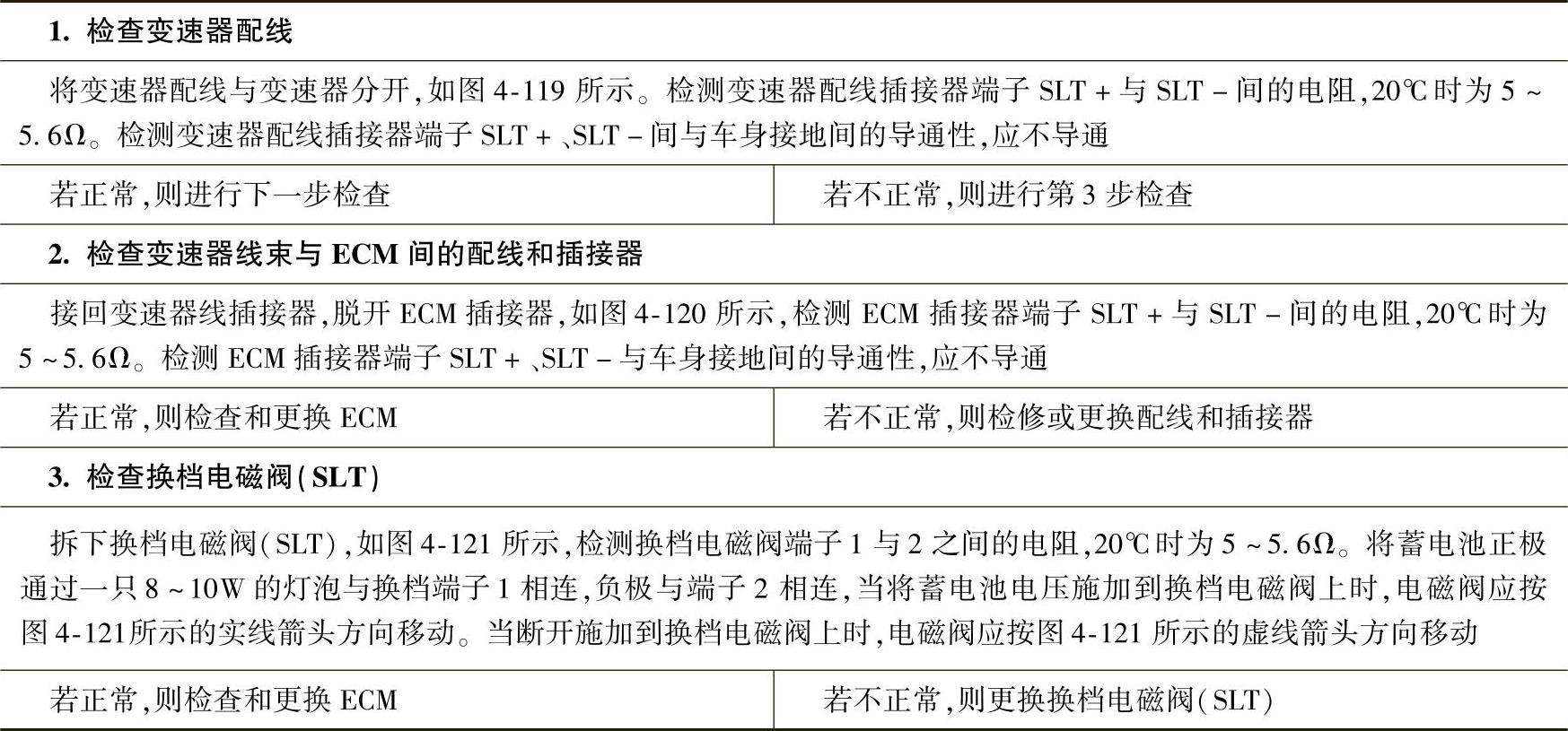

表4-26 故障码P2716检修步骤

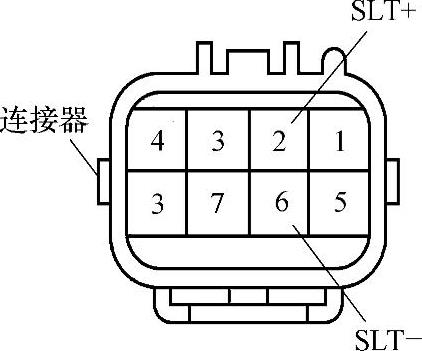

图4-119 检测变速器配线连接器SLT+与SLT-间的电阻

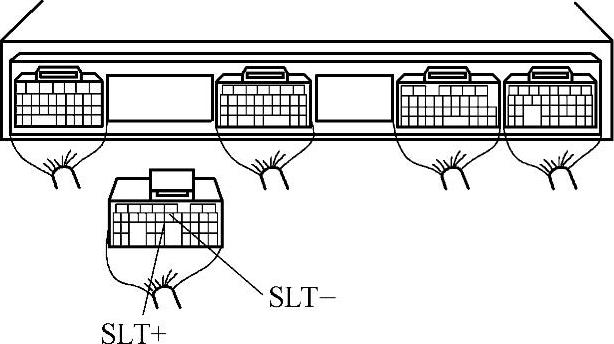

图4-120 检测ECM连接器SLT+与SLT-间的电阻

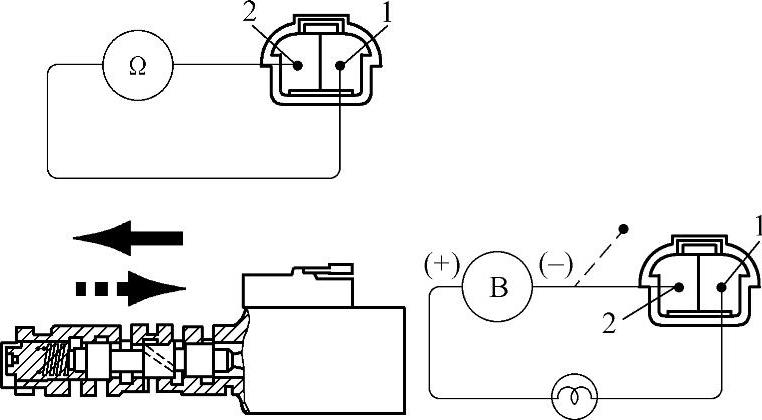

图4-121 检测换档电磁阀端子1与2间的电阻

（12）停车档/空档位置开关电路检修 停车档/空档位置开关电路检修参见“故障码P0705、P0850检修”。

（13）制动灯开关信号电路检修 制动灯开关信号电路检修参见“故障码P0724检修”。

（14）模式选择开关电路检修 模式选择开关电路见图4-122，检修步骤见表4-27。模式选择开关（2档起动开关）：按下2档起动开关时，开关将接通并且选择2档起动模式。要取消2档起动模式，请再次按2档起动开关。2档起动模式在将点火开关拧至OFF时自动取消。

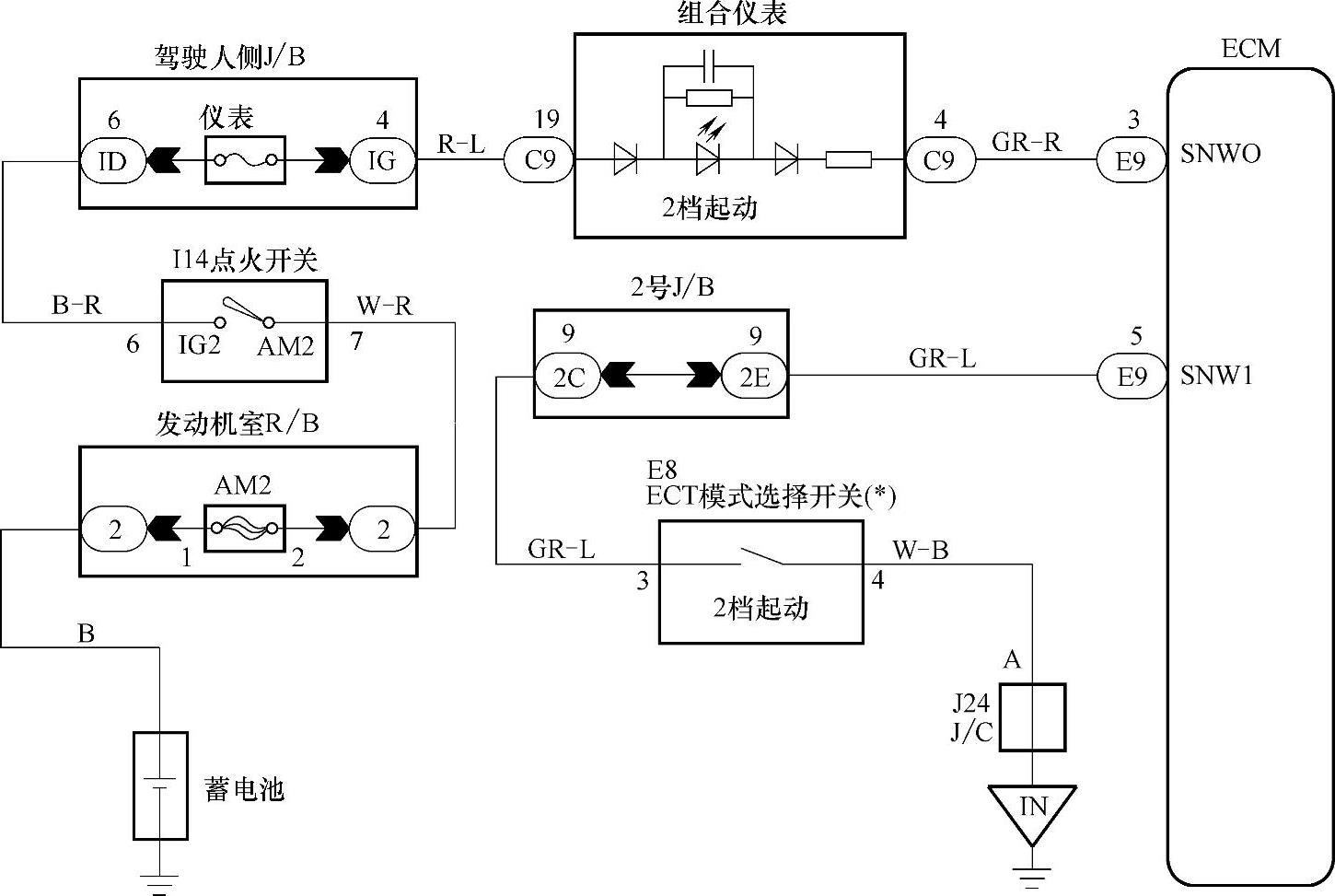

图4-122 模式选择开关电路

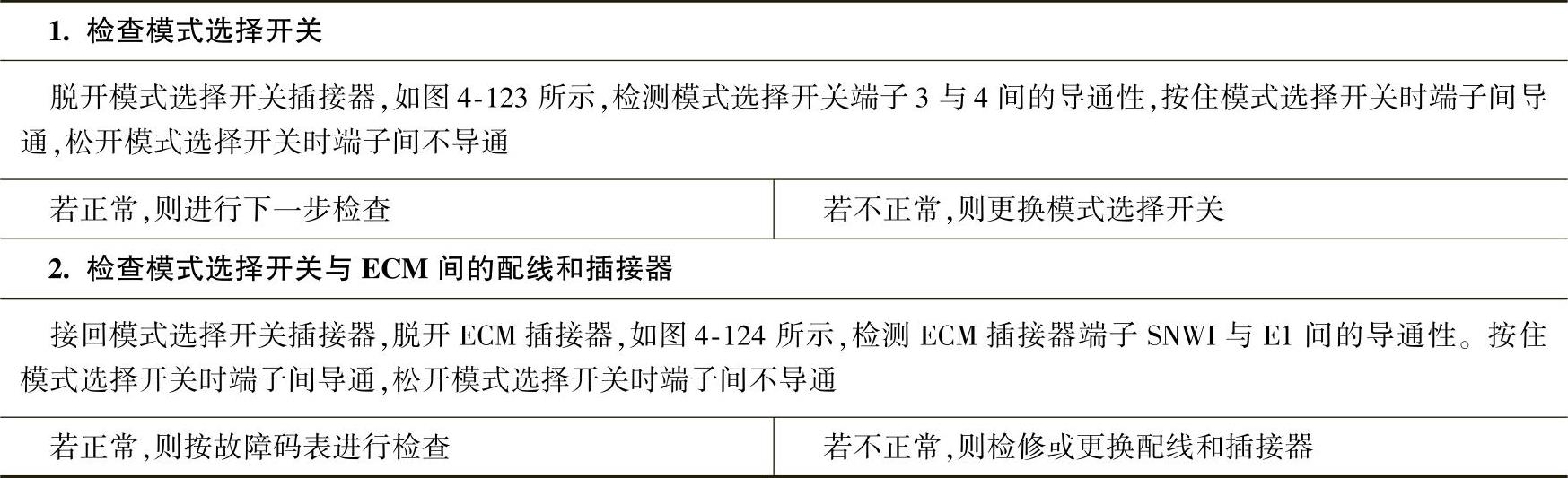

表4-27 模式选择开关电路检修步骤

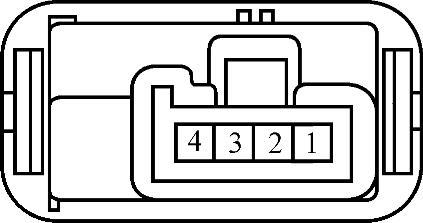

图4-123 检测模式选择开关端子3与4间的导通性

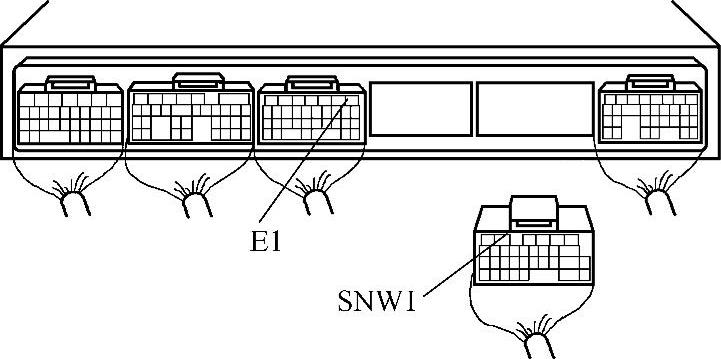

图4-124 检测ECM插接器端子SNWI与E1间的电阻

（15）A/TP指示器电路 A/TP指示器电路见图4-125，检修步骤见表4-28。

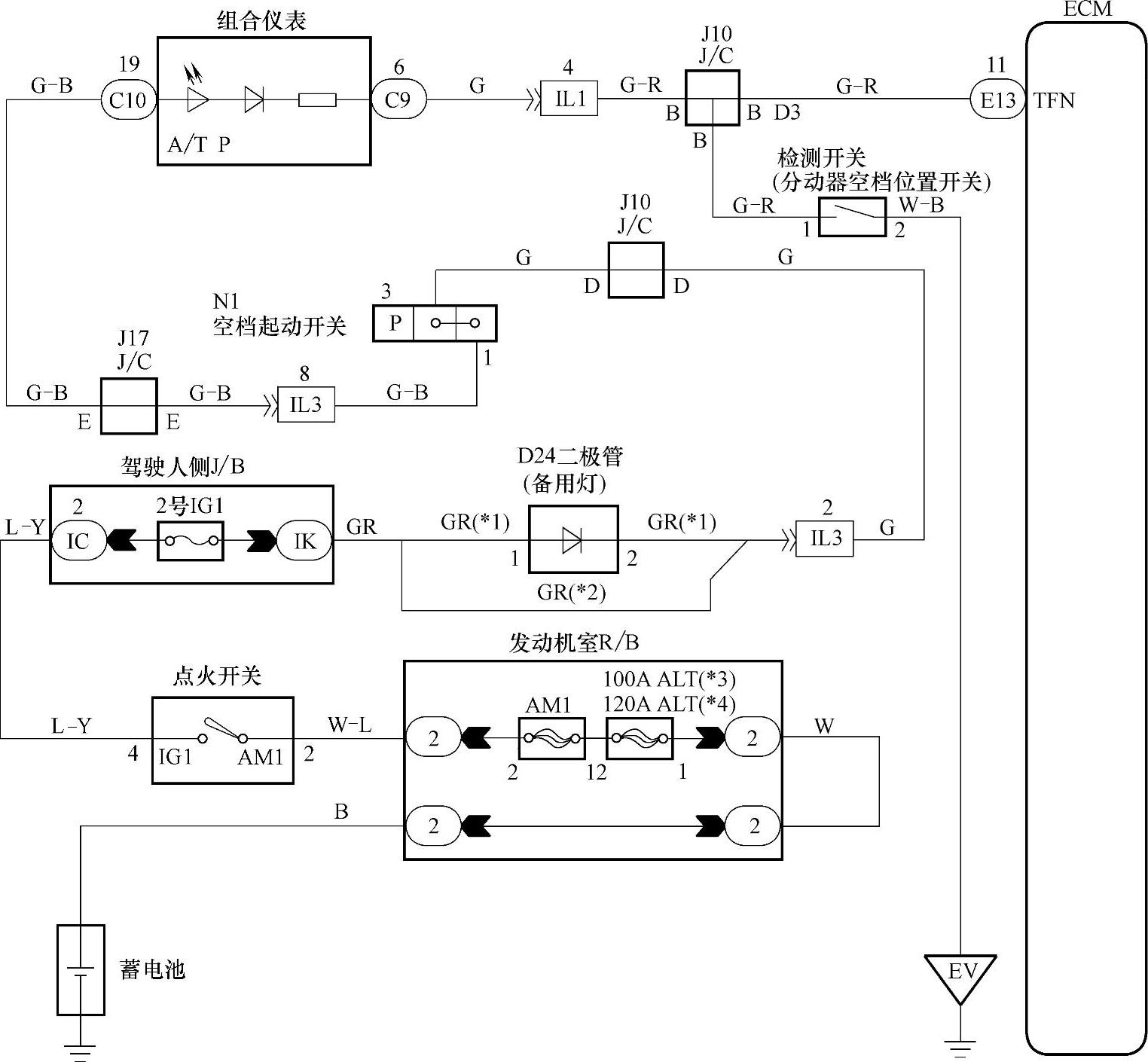

图4-125 A/TP指示器电路

^∗1：澳大利亚A/T ^∗2：除澳大利亚A/T外 ^∗3：带PTC ^∗4：不带PTC

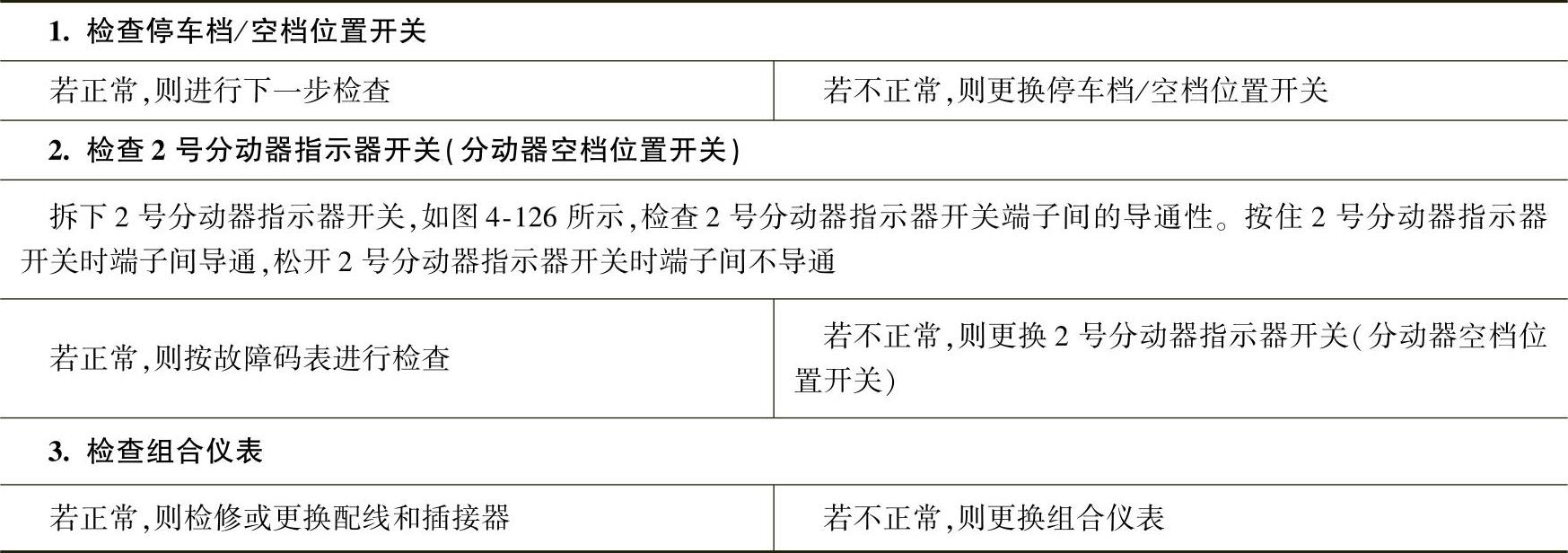

表4-28 A/TP指示器电路检修步骤

（16）L₄档开关电路检修 L₄档开关电路检修参见“故障码P1782检修”。

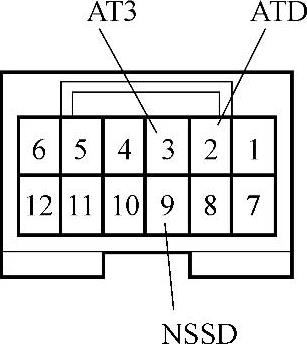

图4-126 A/TP指示器电路
