1.液力变矩器的功用

液力变矩器位于发动机和机械变速器之间，以自动变速器油（ATF）为工作介质，主要完成以下功用：

（1）传递转矩 发动机的转矩通过液力变矩器的主动元件，再通过ATF传给液力变矩器的从动元件，最后传给变速器。

（2）无级变速 根据工况的不同，液力变矩器可以在一定范围内实现转速和转矩的无级变化。

（3）自动离合 液力变矩器由于采用ATF传递动力，当踩下制动踏板时，发动机也不会熄火，此时相当于离合器分离；当抬起制动踏板时，汽车可以起步，此时相当于离合器接合。

（4）驱动油泵 ATF在工作的时候需要油泵提供一定的压力，而油泵一般是由液力变矩器壳体驱动的。同时由于采用ATF传递动力，液力变矩器的动力传递柔和，且能防止传动系统过载。

2.液力变矩器的组成(www.daowen.com)

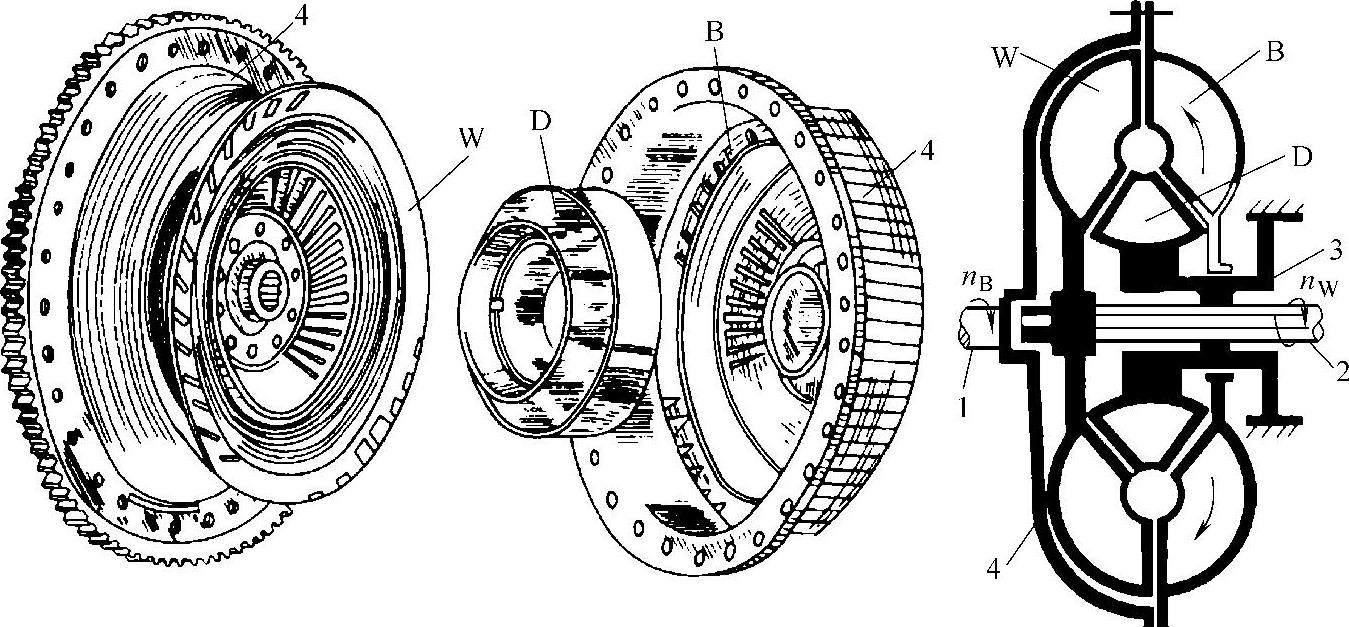

如图4-6所示，液力变矩器通常由泵轮、涡轮和导轮三个元件组成，称为三元件液力变矩器。也有的采用两个导轮，则称为四元件液力变矩器。

图4-6 液力变矩器的组成

B—泵轮 W—涡轮 D—导轮 1—输入轴 2—输出轴 3—导轮轴 4—变矩器壳

液力变矩器总成封在一个钢制壳体（变矩器壳体）中，各工作轮用铝合金精密铸造，或用钢板冲压焊接而成，内部充满ATF。液力变矩器壳体通过螺栓与发动机曲轴后端的飞轮连接，与发动机曲轴一起旋转。泵轮位于液力变矩器的后部，与变矩器壳体连在一起。涡轮位于泵轮前，通过带花键的从动轴向后面的机械变速器输出动力。导轮位于泵轮与涡轮之间，通过单向离合器支承在固定套管上，使得导轮只能单向旋转（顺时针旋转）。泵轮、涡轮和导轮上都带有叶片，液力变矩器装配好后形成环形内腔，其间充满ATF。
