1.2006款速腾5档手动变速器0AF的构造与维修

（1）2006款速腾5档手动变速器0AF动力传递 如图3-38所示，黑色箭头为行驶方向。

（2）2006款速腾5档手动变速器0AF换档操纵装置 的安装位置如图3-39所示。

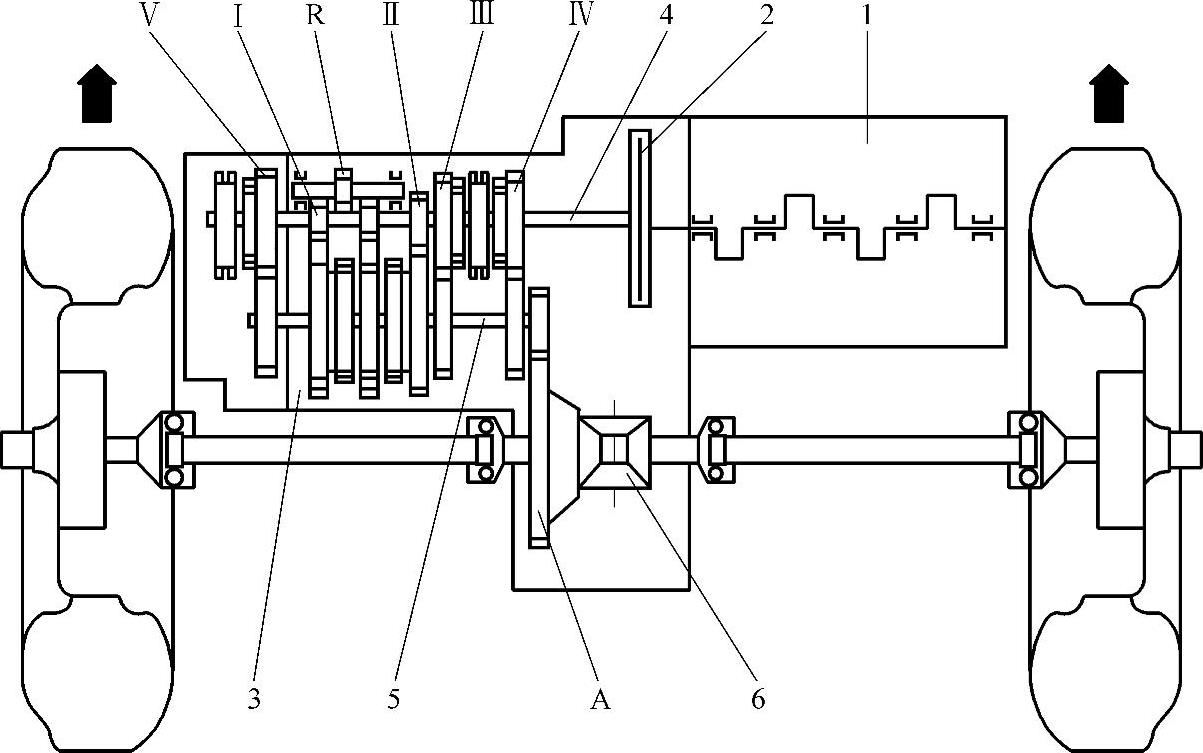

图3-38 2006款速腾5档手动变速器0AF动力传递

1—发动机 2—离合器 3—手动变速器 4—输入轴 5—输出轴/主动齿轮轴 6—差速器 Ⅰ—第1档 Ⅱ—第2档 Ⅲ—第3档 Ⅳ—第4档 Ⅴ—第5档 R—倒车档 A—主减速器

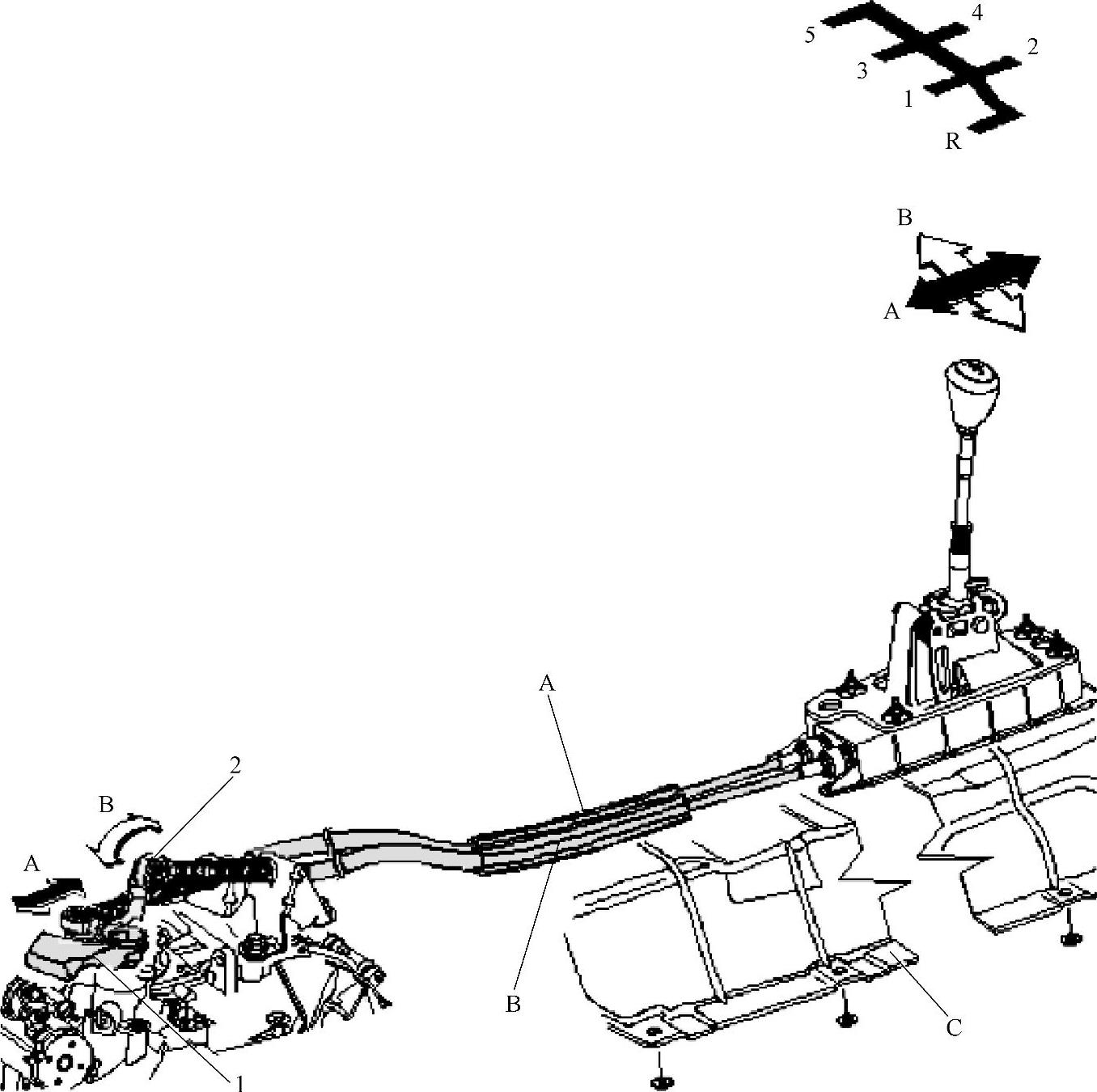

图3-39 2006款速腾5档手动变速器0AF动换档操纵装置的安装位置

箭头A—换档箭头 B—选档 A—用于换档移动的换档拉索 B—用于选档移动的选档拉索 C—隔热板

1—变速器换档连杆2—换向杆

（3）2006款速腾5档手动变速器0AF变速杆和换档机构壳体 如图3-40所示。

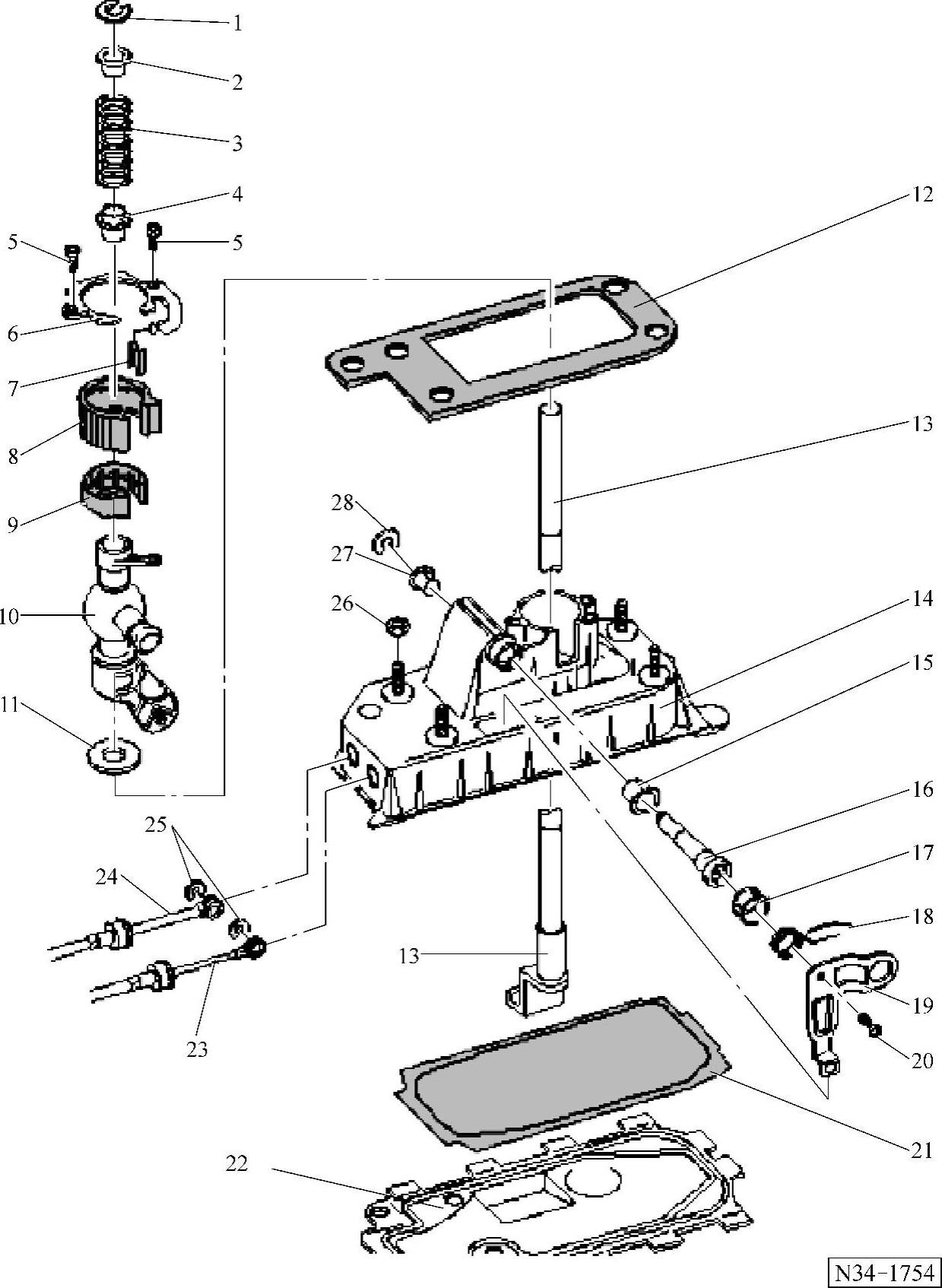

图3-40 2006款速腾5档手动变速器0AF变速杆和换档机构壳体图

1、25、28—防松垫片 2、4、15、27—轴套 3、18—压簧 5、20—星形螺栓，5N·m 6—盖板 7、8—缓冲器 9—轴瓦 10—变速杆导套 11—减振片 12、21—密封条 13—换档连杆 14—换档机构外壳 16—支承销 17—导向套筒 19—选档角形件 22—底板 23、24—换档拉索 26—六角螺母，8N·m

（4）2006款速腾5档手动变速器0AF控制拉索结构 如图3-41所示。

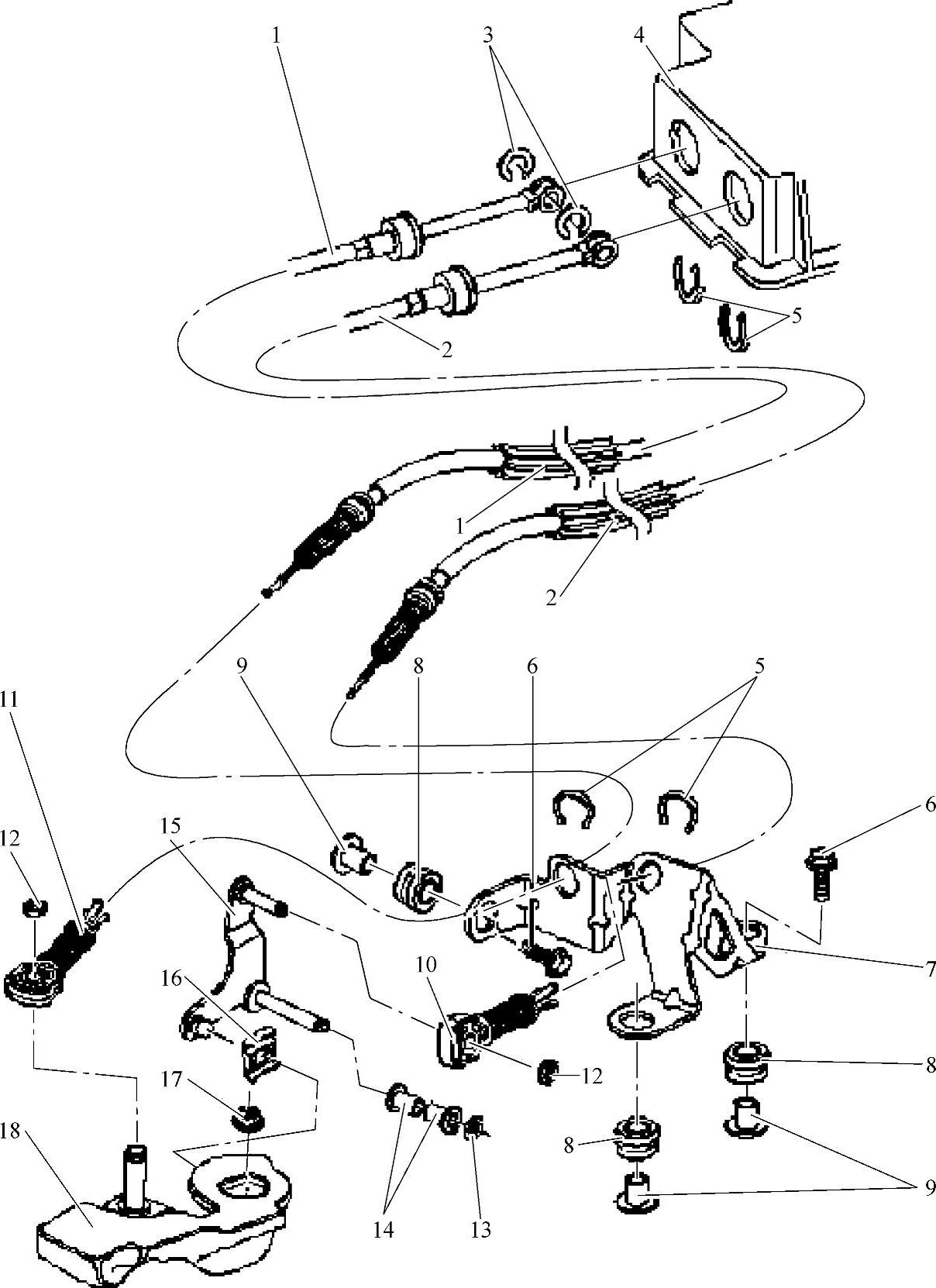

图3-41 2006款速腾5档手动变速器0AF控制拉索结构图

1—换档拉索 2—选档拉索 3、5、12、13—防松垫片 4—换档机构外壳 6—六角螺栓，20N·m 7—底座 8—套管 9—间隔块 10、11—拉索止动机构 14—轴套 15—换向杆 16—滑块 17—自锁六角螺母，23N·m 18—变速器换档连杆

（5）2006款速腾5档手动变速器0AF变速器壳体和第5档的盖板结构 如图3-42所示。

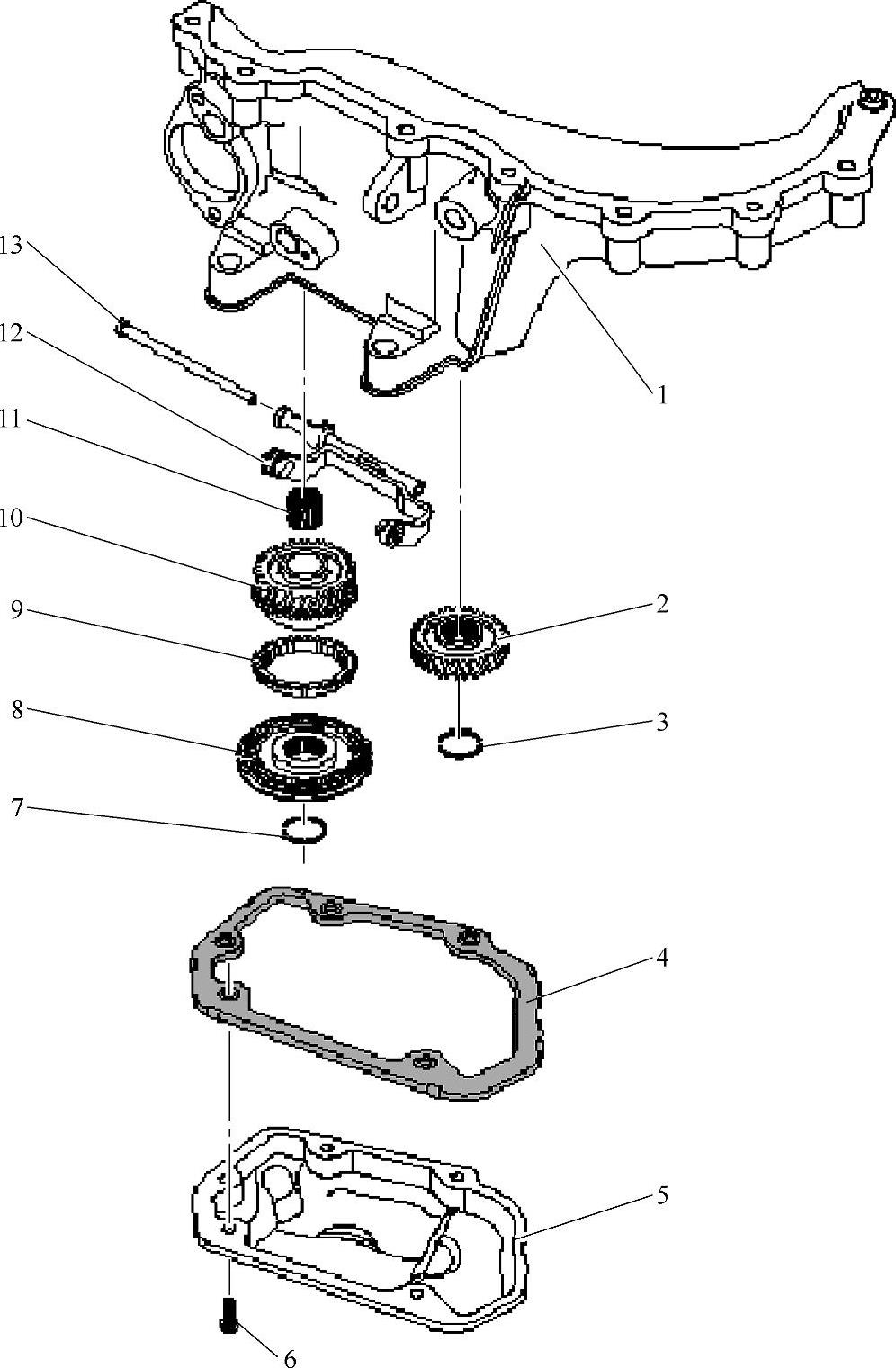

图3-42 2006款速腾5档手动变速器0AF变速器壳体和第5档的盖板结构

1—变速器壳 2—第5档齿轮 3、7—卡环 4—密封条 5—变速器壳体的盖板 6—螺栓，5N·m并继续转动90° 8—带滑动套筒和限位环的同步体，用于第5档 9—同步环，5档 10—第5档换档齿轮 11—滚针轴承 12—第5档的换档拨叉 13—支承销

（6）2006款速腾5档手动变速器0AF驱动轴、输出轴（主动齿轮轴）、差速器、换档操纵机构和换档拨叉结构 如图3-43所示。

(www.daowen.com)

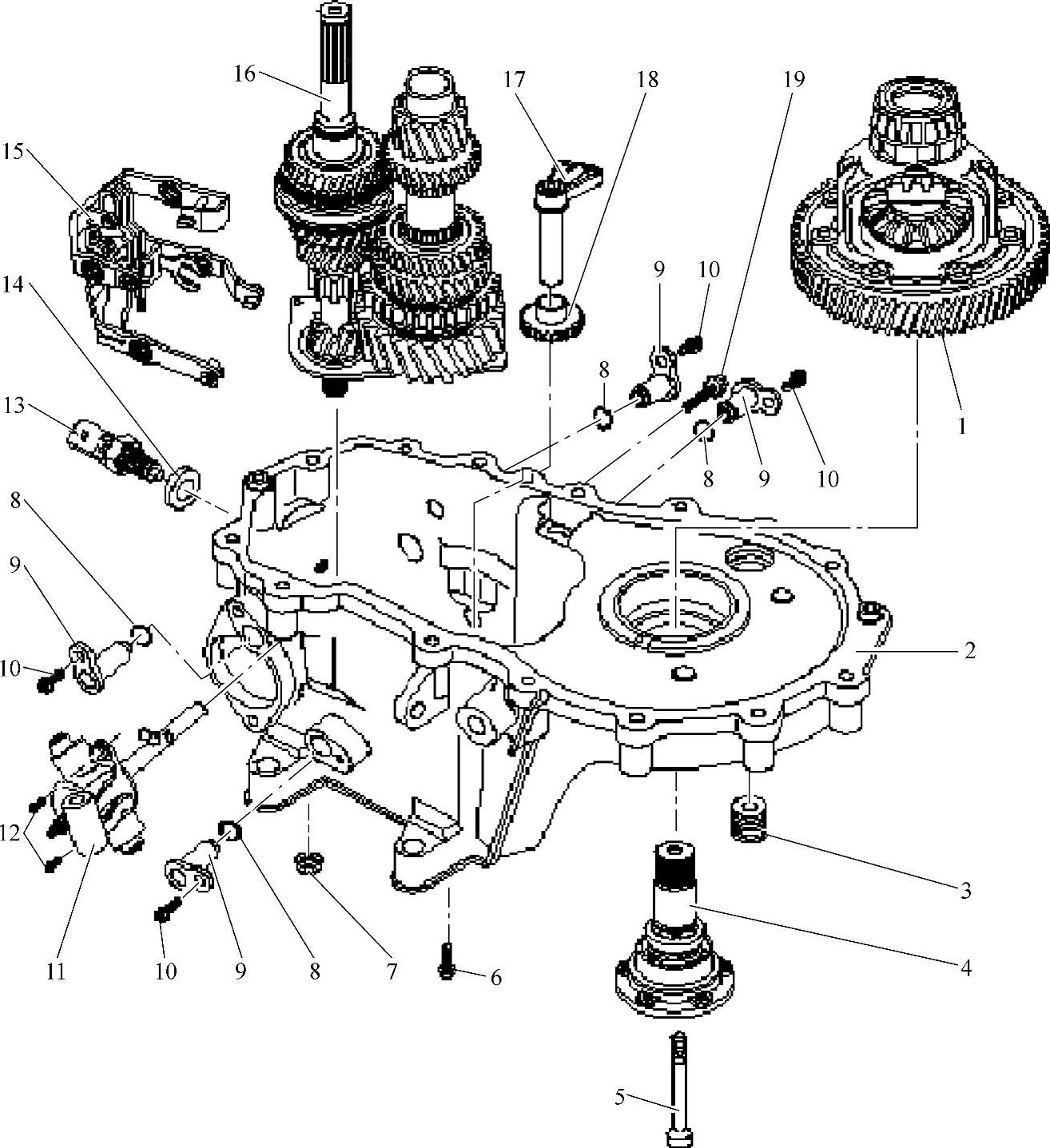

图3-43 2006款速腾5档手动变速器0AF驱动轴、输出轴（主动齿轮轴）、差速器、换档操纵机构和换档拨叉结构

1—差速器 2—变速器壳 3—放油螺塞 4—带压力弹簧的法兰轴 5—锥形螺栓，25N·m 6、10—螺栓，5N·m并继续转动90° 7—六角带肩螺母，23N·m 8—圆形密封圈 9—轴颈 11—换档轴，带盖板 12、19—螺栓，5N·m并继续转动90° 13—倒车灯开关，20N·m 14—密封环 15—换档操纵机构 16—驱动轴和输出轴，带轴承托架和向心滚子轴承 17—倒车齿轮轴 18—倒档齿轮

（7）2006款速腾5档手动变速器0AF输入轴结构 如图3-44所示。

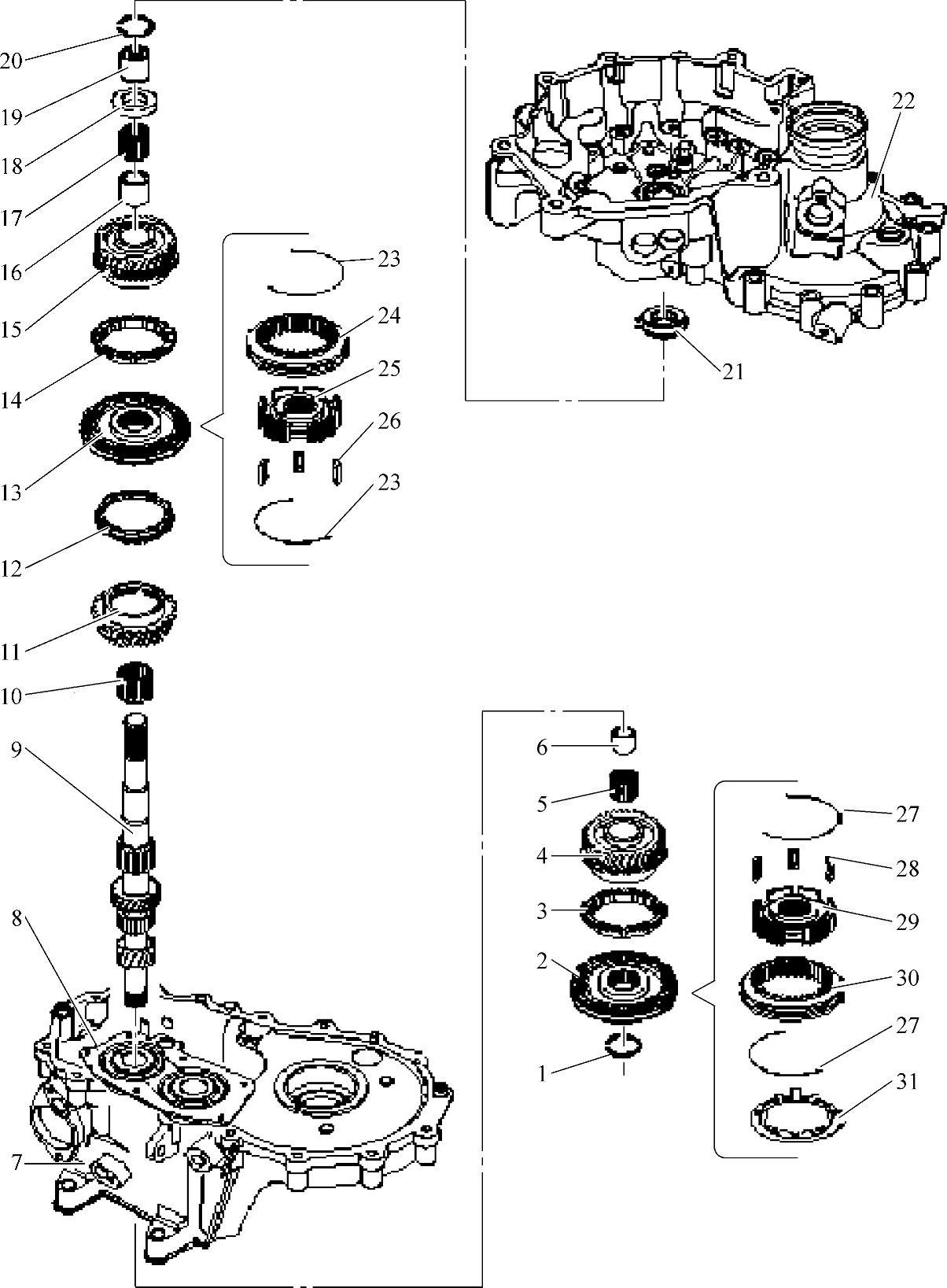

图3-44 2006款速腾5档手动变速器0AF输入轴结构

1、20—卡环 2—滑动套筒与第5档同步体 3—同步环，5档 4—第5档换档齿轮 5、10、17—滚针轴承 6、16—内圈 7—变速器壳 8—轴承托架与向心球轴承 9—输入轴 11—第3档换档齿轮 12—同步环，3档 13—滑动套筒和第3和第4档的同步体 14—同步环，4档 15—第4档换档齿轮 18—止推垫片 19—圆柱滚子轴承的内圈 21—圆柱滚子轴承 22—离合器壳 23、27—弹簧 24—第3和第4档滑动套筒 25—第3和第4档同步体 26—锁块（3件） 28—锁块（3件） 29—第5档同步体 30—第5档滑动套筒 31—限位环

（8）2006款速腾5档手动变速器0AF输出轴结构 如图3-45所示。

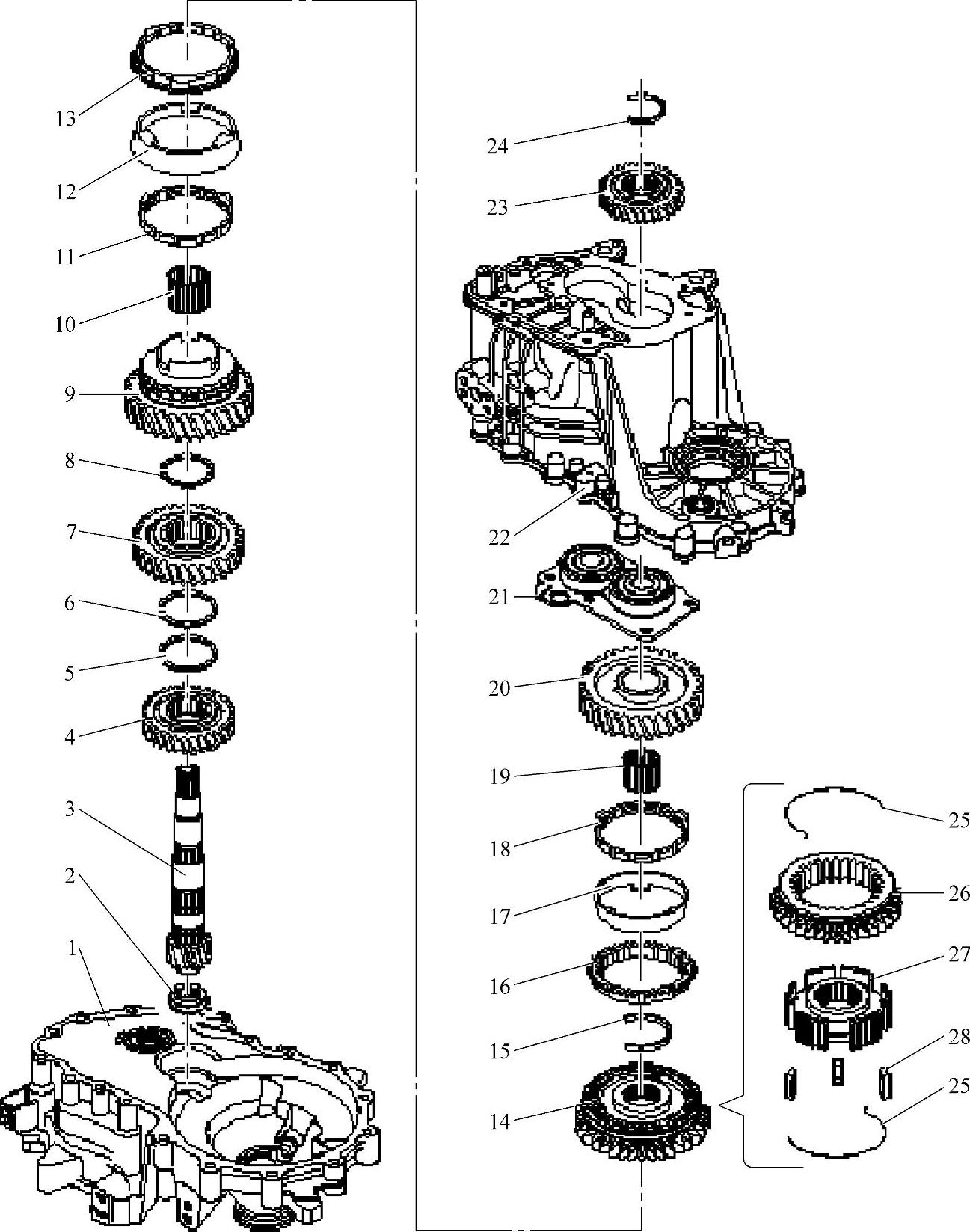

图3-45 2006款速腾5档手动变速器0AF输出轴结构

1—离合器壳 2—圆柱滚子轴承 3—输出轴 4—第4档齿轮 5、6、8、15、24—卡环 7—第3档齿轮 9—第2档换档齿轮 10—滚针轴承 11—第2档的内圈 12—第2档的外圈 13—同步环，2档 14—滑动套筒和第1和第2档的同步体 16—同步环，1档 17—第1档的外圈 18—第1档的内圈 19—滚针轴承 20—第1档换档齿轮 21—轴承托架与向心滚珠轴承 22—变速器壳 23—第5档齿轮 25—弹簧 26—滑动套筒 27—同步体 28—锁块（3件）

2.上汽通用凯越5档手动变速器

（1）齿轮和齿轮箱部件图 如图3-46所示。

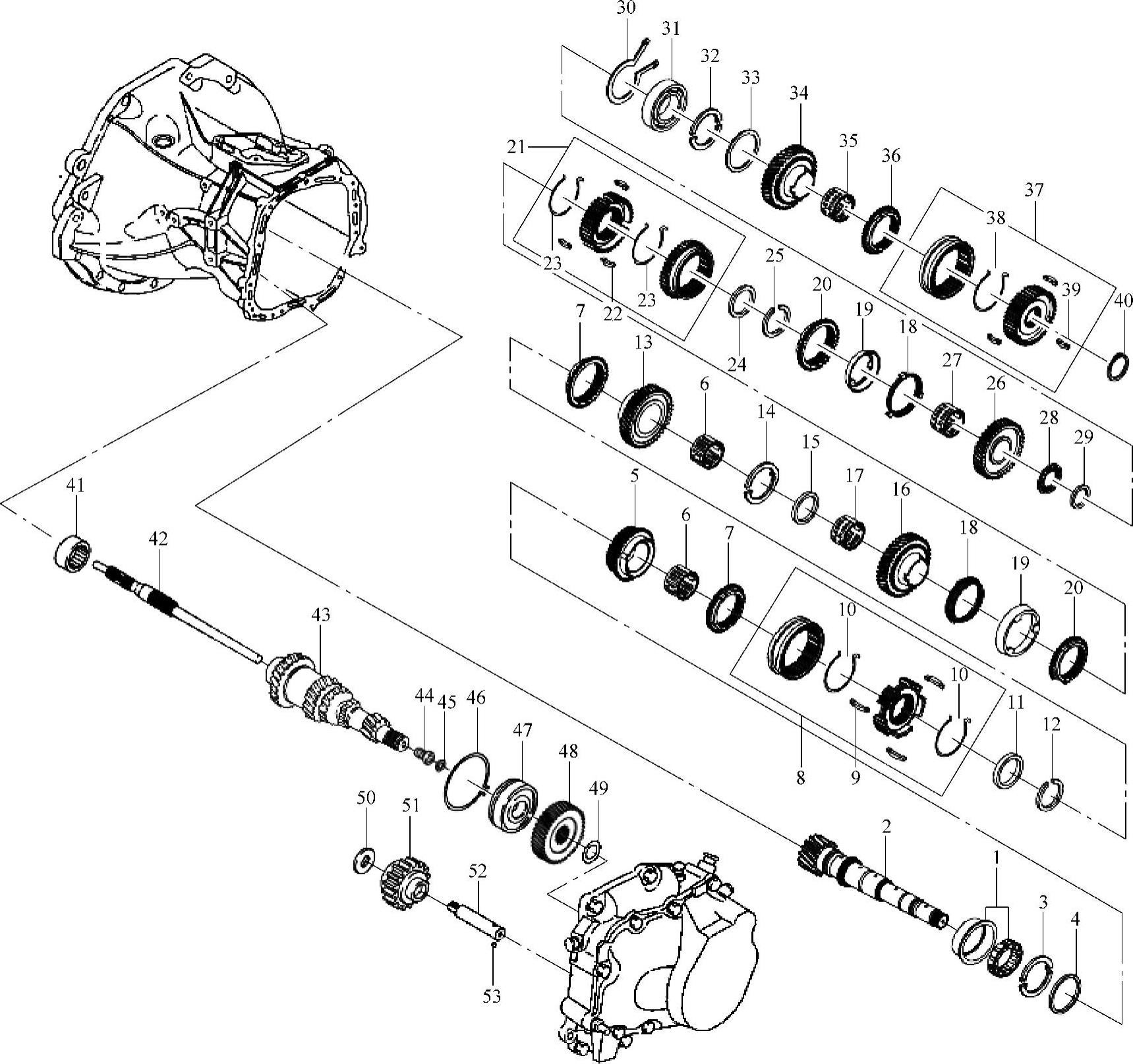

图3-46 上汽通用凯越5档手动变速器齿轮和齿轮箱部件

1—圆柱滚子轴承 2—变速驱动桥主轴 3、11、14、24、32、50—垫圈 4、15—垫圈固定弹簧卡环 5—4档齿轮 6、17、27、28、35—滚针保持架 7、36—同步器闭锁环 8—换档滑套 9—同步器键 10—3档和4档同步器弹簧 12、25—卡夹 13—3档齿轮 16—2档齿轮 18—内同步器闭锁环 19—中间环 20—外同步器闭锁环21—滑动齿轮 22—1档和2档同步器键 23—1档和2档同步器弹簧 26—1档齿轮 29—主轴盘 30、33、40、45、49—固定环 31—深沟球轴承 34—5档齿轮 37—5档换档滑套 38—5档同步器弹簧 39—5档同步器键 41—滚针套 42—输入轴换档 43—输入轴齿轮组 44—螺栓 46—齿轮组轴承圈 47—深沟球轴承 48—5档齿轮组 51—倒档中间齿轮 52—倒档中间齿轮轴 53—钢球

（2）轴承板部件 如图3-47所示。

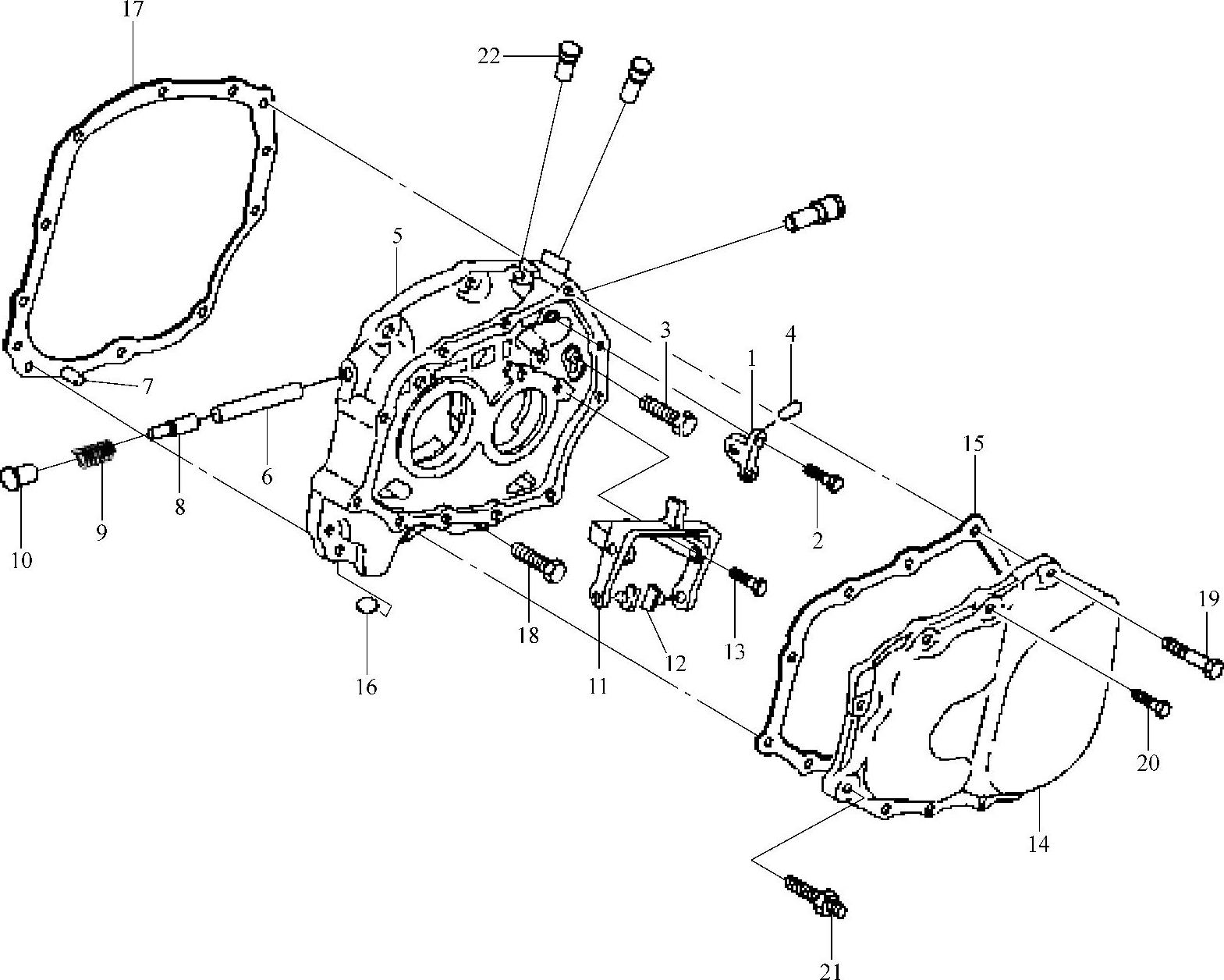

图3-47 上汽通用凯越5档手动变速器轴承板部件

1—滤网螺栓连接桥 2、3、4、6、18、19、20—螺栓 5—轴承板 7、8—闭锁销 9—压簧 10—孔塞 11—换档滑动叉 12—换档蹄片 13、21—螺钉 14—变速驱动桥盖板 15—变速驱动桥盖板衬垫 16—磁铁 17—轴承板衬垫 22—止动器套

（3）换档连杆部件 如图3-48所示。

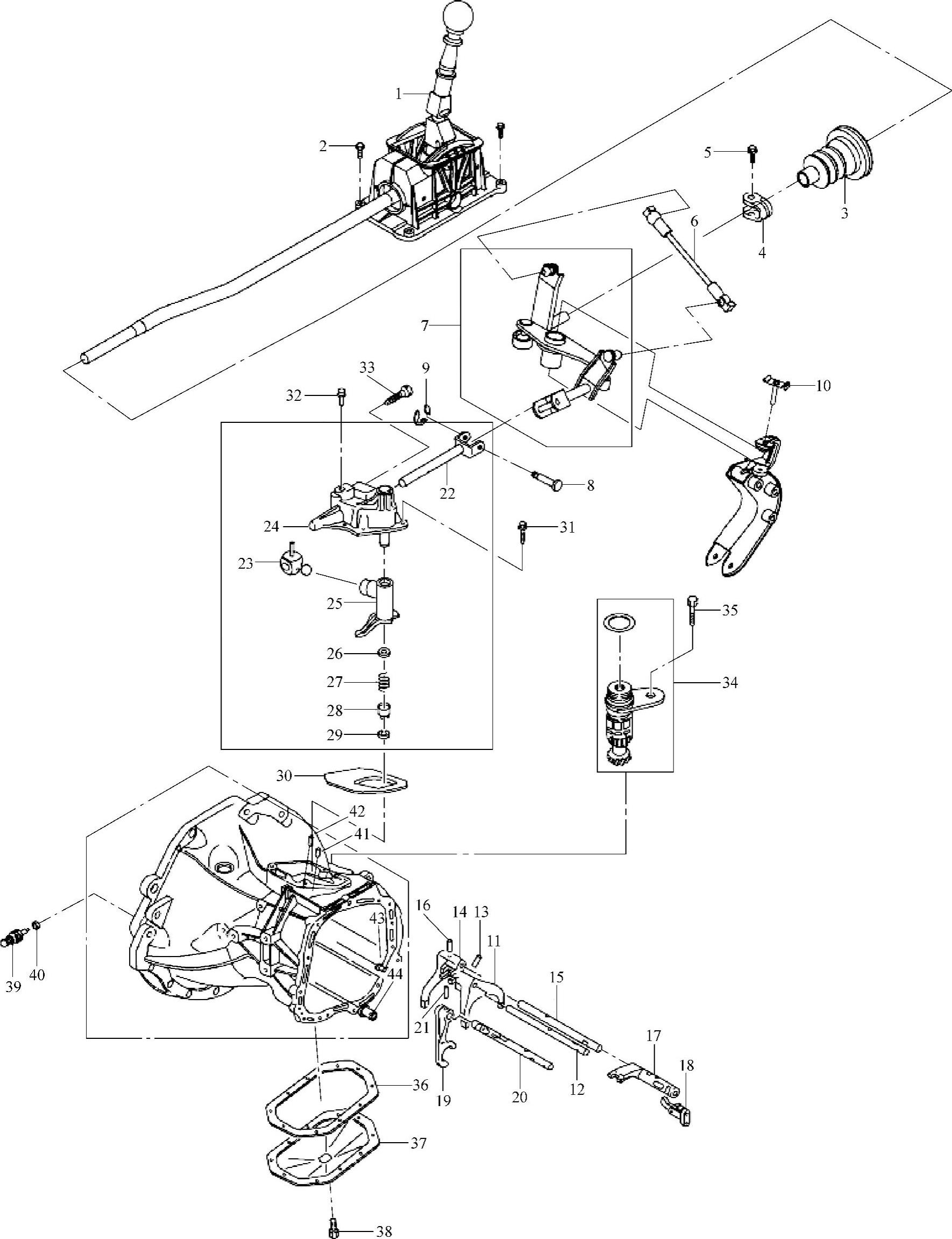

图3-48 上汽通用凯越5档手动变速器换档连杆部件

1—换档控制 2、5、10、31、35—螺栓 3—换档弯管 4—卡箍 6—换档控制模式 7—换档导向控制 8、13、16、21、41、42—销 9—夹子 11—1档和2档换档拨叉 12—1档和2档换档滑杆 14—3档和4档换档拨叉 15—3档和4档换档滑杆 17—5档啮合件 18—换档滑杆棘爪 19—倒档换档拨叉 20—倒档换档滑杆 22—换档滑杆 23—换档销钉 24—变速杆罩 25—换档内杆 26—板 27—压簧 28、44—衬套 29—固定环 30—换档盖衬垫 32、33—孔塞 34—转速表从动齿轮 36—差速器齿轮盖板衬垫 37—差速器齿轮盖板 38—螺钉 39—倒车灯开关 40—O形圈 43—套管
