（1）2006款速腾5档手动变速器OAF离合器结构（见图2-61）

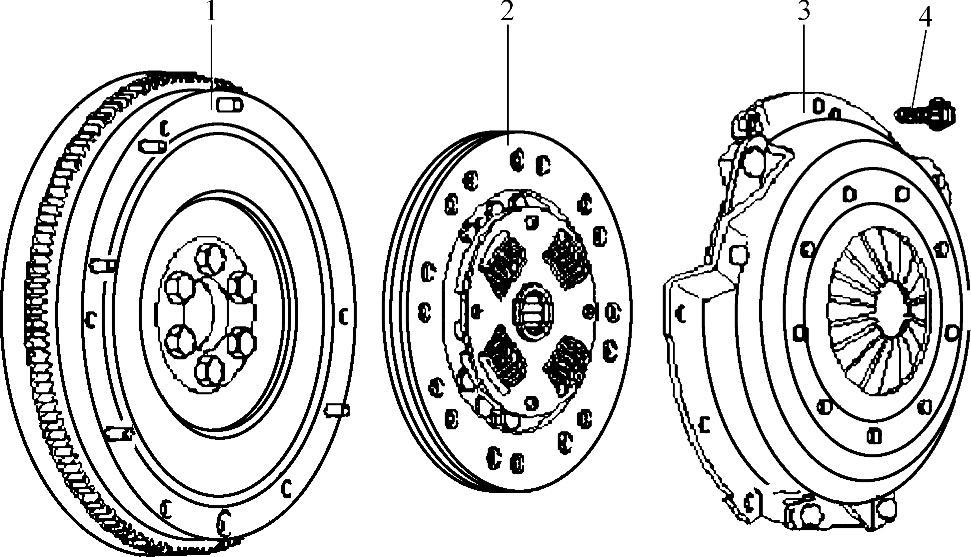

图2-61 2006款速腾5档手动变速器OAF离合器结构
（2）2006款速腾5档手动变速器OAF离合器壳结构（见图2-62）

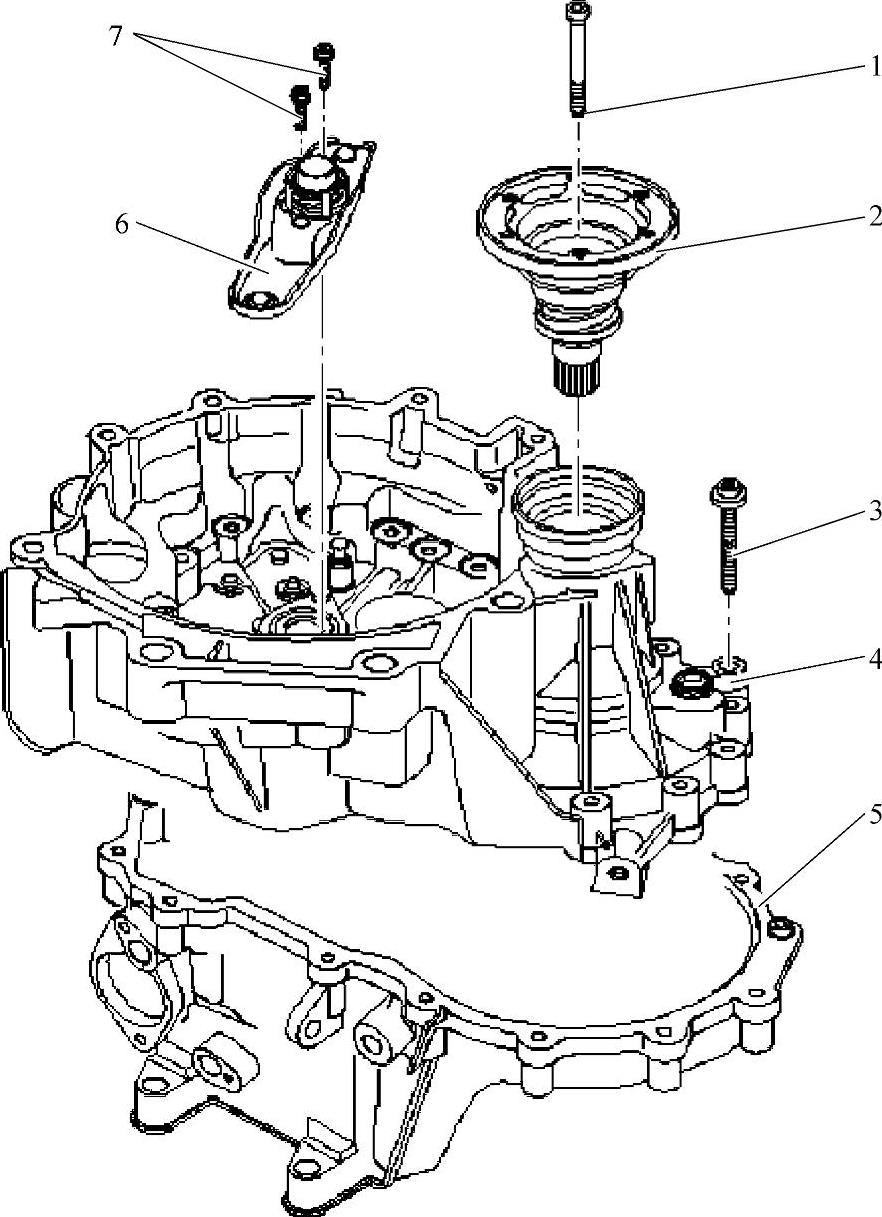

图2-62 2006款速腾5档手动变速器OAF离合器壳结构
1—锥形螺栓，25N·m 2—带压力弹簧的法兰轴 3、7—螺栓，5N·m并继续转动90° 4—离合器壳 5—变速器壳 6—离合器分离杆
（3）2006款速腾5档手动变速器OAF离合器分离工装结构图（见图2-63）(www.daowen.com)

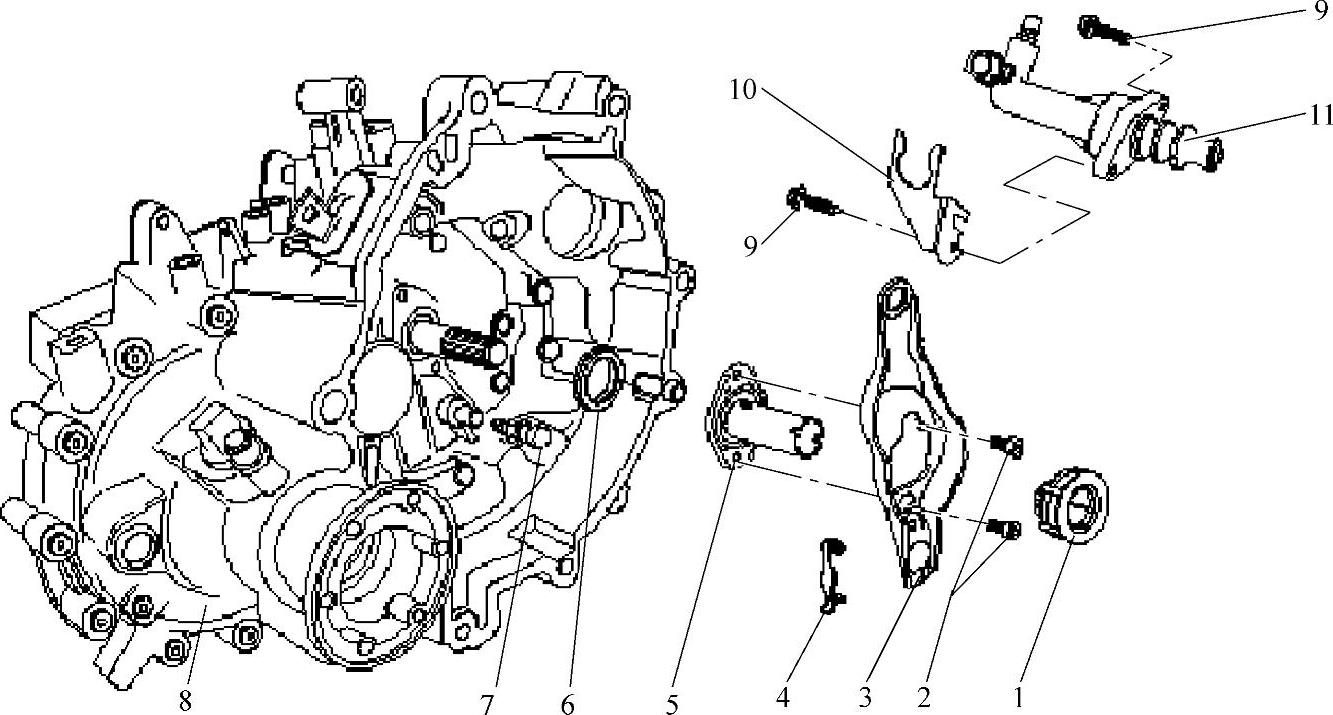

图2-63 2006款速腾5档手动变速器OAF离合器分离工装结构
1—分离轴承 2—螺栓，5N·m并继续转动90° 3—离合器分离杆 4—止动弹簧 5—导向套 6—驱动轴密封环 7—球销，20N·m 8—变速器 9—六角螺栓，20N·m 10—支架 11—从动缸
（4）2006款速腾5档手动变速器0AF变速器壳和离合器壳结构（见图2-64）。

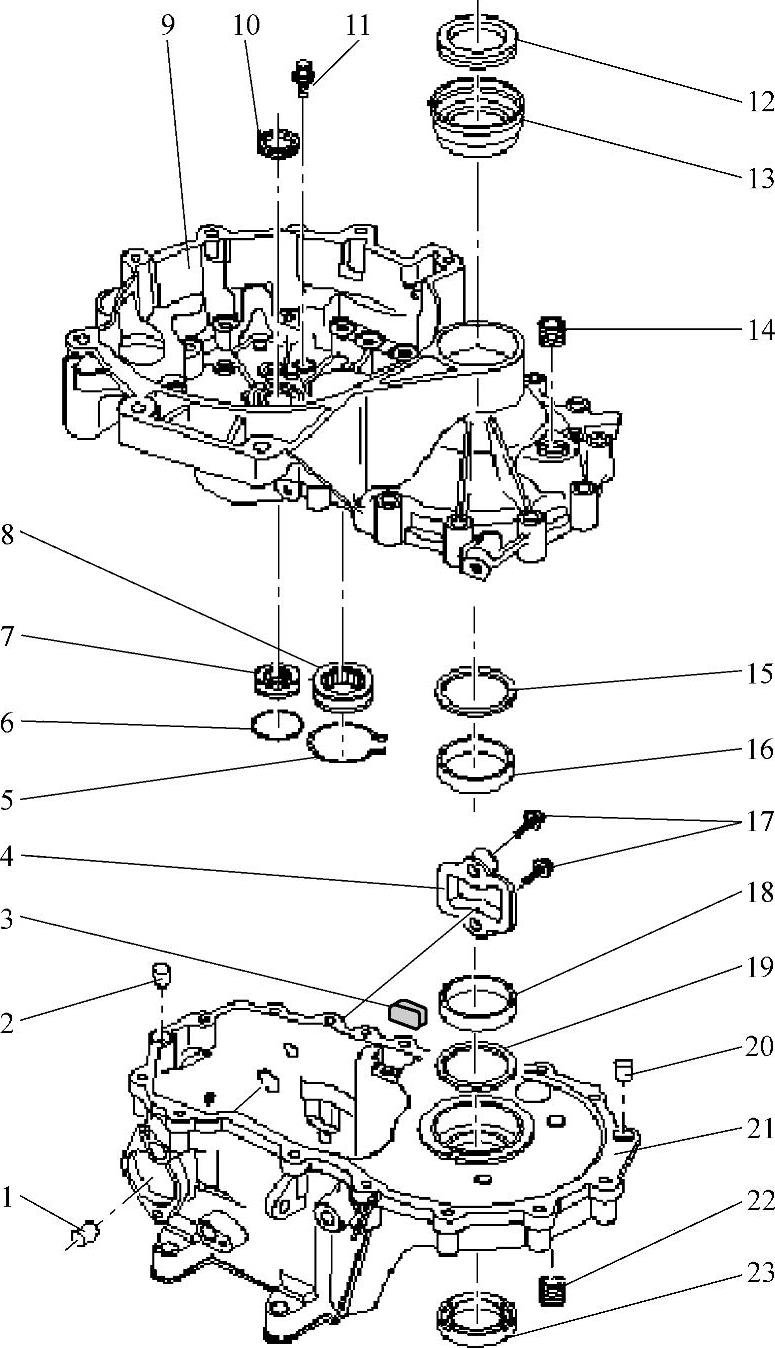

图2-64 2006款速腾5档手动变速器OAF变速器壳和离合器壳结构
1、13—轴套 2—配合套 3—磁铁 4—端盖 5、6—卡环 7、8—圆柱滚子轴承 9—离合器壳 10—驱动轴密封环 11—球销，20N·m 12—右法兰轴的密封环 14—加油螺塞，30N·m 15—调整垫片S1 16、18—圆锥滚子轴承外环 17—螺栓，5N·m并继续转动90° 19—调整垫片S2 20—配合套 21—变速器壳 22—放油螺塞，30N·m 23—左法兰轴的密封环
