汽车传动系统检测维修–桑塔纳2000膜片弹簧离合器构造

时间:2023-08-20 理论教育 版权反馈
【摘要】:离合器的安装 用专用工具将飞轮固定。最后检查从动盘摩擦片的磨损程度。离合器压盘平面度不应超过0.2mm。离合器盖与飞轮的接合面的平面度应小于0.5mm,如有翘曲、裂纹、螺纹磨损等应更换离合器盖。取下离合器踏板与主缸推杆叉的连接销轴。离合器工作缸的拆卸与分解1)拆卸。当缸筒内壁磨损超过0.125mm,活塞与缸筒的间隙超过0.20mm,皮碗老化及回位弹簧失效等情况时,应更换相应零件。

汽车传动系统检测维修–桑塔纳2000膜片弹簧离合器构造

1.桑塔纳2000离合器液压操纵系统的结构(见图2-14)

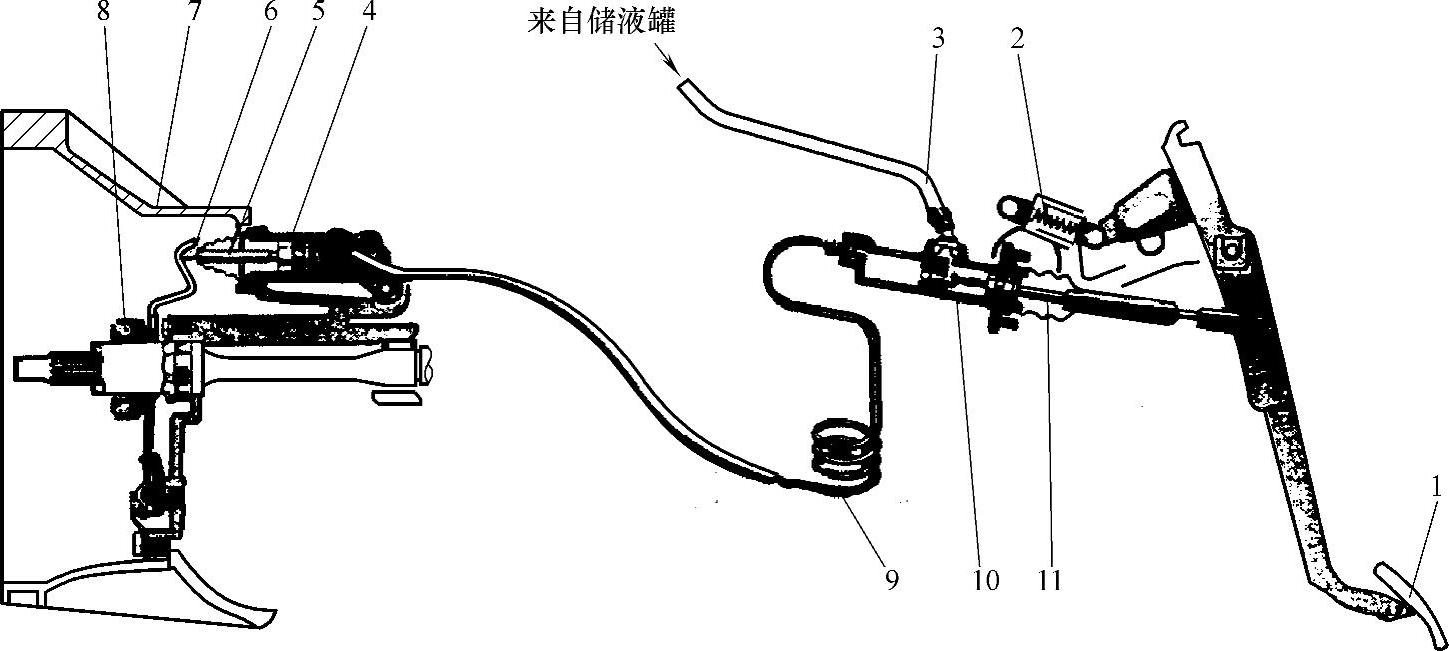

图2-14 桑塔纳2000型轿车离合器液压操纵机构

1—离合器踏板 2—踏板助力复位弹簧 3—低压油管 4—工作缸 5—分离板推杆 6—分离板 7—飞轮壳 8—分离轴承 9—高压油管 10—主缸 11—主缸推杆

2.桑塔纳2000离合器的结构(见图2-15)

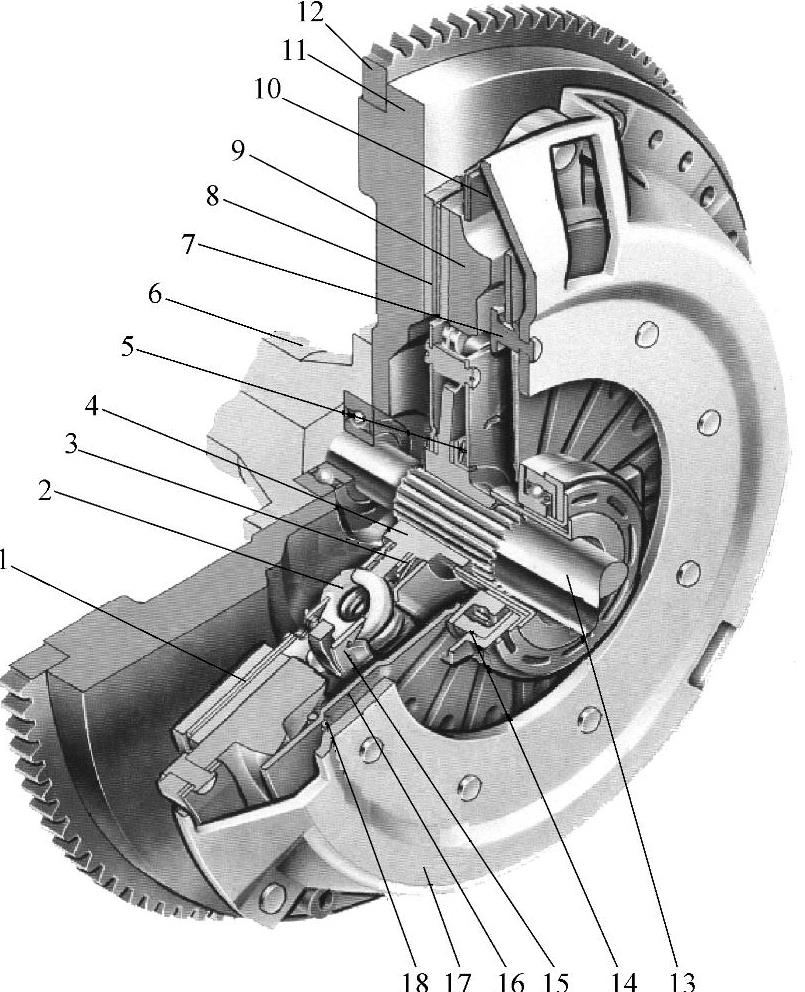

图2-15 桑塔纳2000离合器的结构图

1—波形片 2—减振弹簧 3—阻尼片 4—花键轴套 5—碟形弹簧 6—曲轴 7—限位铆钉 8—摩擦片 9—压盘 10—传动钢带 11—飞轮 12—飞轮齿圈 13—变速器输入轴 14—分离轴承 15—从动盘盖板 16—膜片弹簧 17—离合器盖 18—支承环

3.离合器的拆卸和安装

(1)离合器的拆卸 首先拆下变速器。用专用工具将飞轮固定,然后逐渐将压盘的固定螺栓对角拧松,取下离合器盖及压盘总成,并取下从动盘。然后分解离合器各部件。

(2)离合器的安装 用专用工具将飞轮固定。用专用工具将离合器从动盘定位于飞轮和压盘中心,装上紧固螺栓,并用25N·m的力矩对角逐渐旋紧。

4.离合器的检修

(1)从动盘的检查 先目视检查,看从动盘摩擦片是否有裂纹、铆钉外露、减振器弹簧断裂等情况,如果有则更换从动盘。

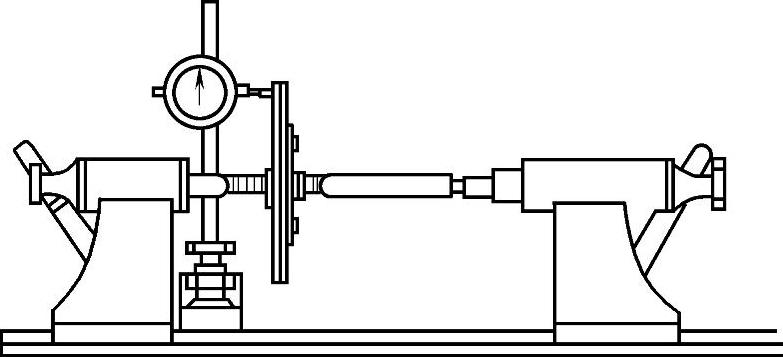

再检查从动盘的轴向圆跳动。在距从动盘外边缘2.5mm处测量,从动盘最大轴向圆跳动为0.4mm,测量方法如图2-16所示。如果不符合要求,可进行校正或更换从动盘。

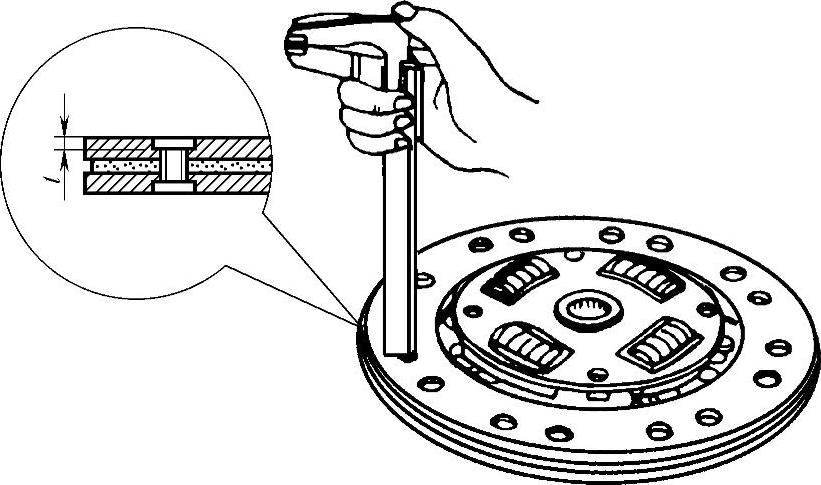

最后检查从动盘摩擦片的磨损程度。摩擦片的磨损程度可用游标卡尺进行测量,如图2-17所示。铆钉头埋入深度应不小于0.20mm。如果检查结果超过要求,则应更换从动盘。


图2-16 从动盘轴向圆跳动的检查


图2-17 摩擦片磨损的检查

(2)压盘和离合器盖 压盘损伤主要是翘曲、破裂或过度磨损等。

先检查压盘表面粗糙度。压盘表面不应有明显的沟槽,沟槽深度应小于0.30mm。轻微的磨损可用磨石修平。再检查压盘平面度。检查方法如图2-18所示,用钢直尺压在压盘上,然后用塞尺测量。离合器压盘平面度不应超过0.2mm。

压盘平面度或表面粗糙度超过要求可用平面磨床磨平或车床车平,但磨、车的厚度应小于2mm,否则应更换压盘。

离合器盖与飞轮的接合面的平面度应小于0.5mm,如有翘曲、裂纹、螺纹磨损等应更换离合器盖。

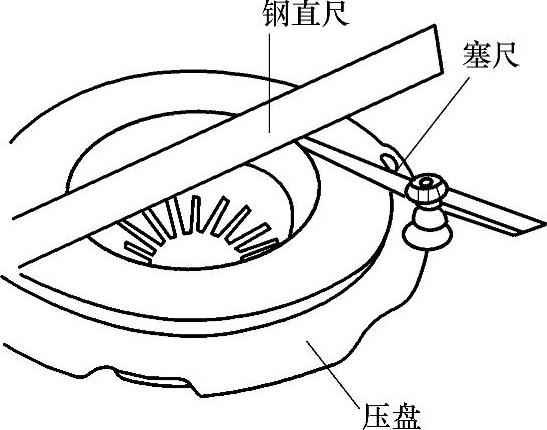

图2-18 压盘平面度的检查


图2-19 膜片弹簧磨损的检查

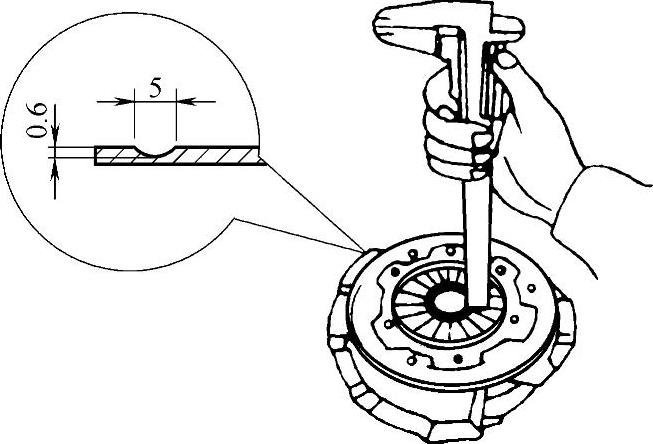

(3)膜片弹簧 先检查膜片弹簧的磨损程度,如图2-19所示,用游标卡尺测量膜片弹簧与分离轴承接触部位磨损的深度和宽度。深度应小于0.6mm,宽度应小于5mm,否则应更换。

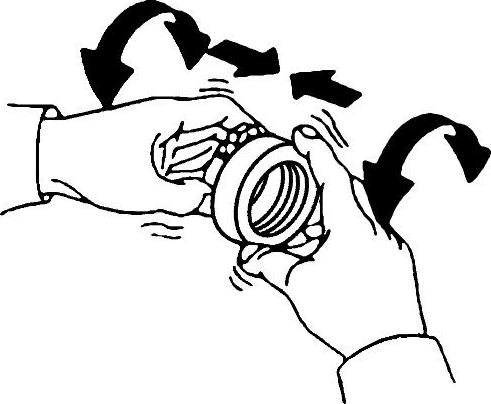

(4)分离轴承 如图2-20所示,用手固定分离轴承内圈,转动外圈,同时在轴向施加压力,如有阻滞或有明显间隙感时,应更换分离轴承。

分离轴承通常是一次性加注润滑脂。维护时切勿随意拆卸清洗。若有脏污,可用干净抹布擦净表面。

(5)飞轮 首先进行目视检查,检查齿圈轮齿是否磨损或打齿,检查飞轮端面是否有烧蚀、沟槽、翘曲和裂纹等,如果有则应修理或更换飞轮。

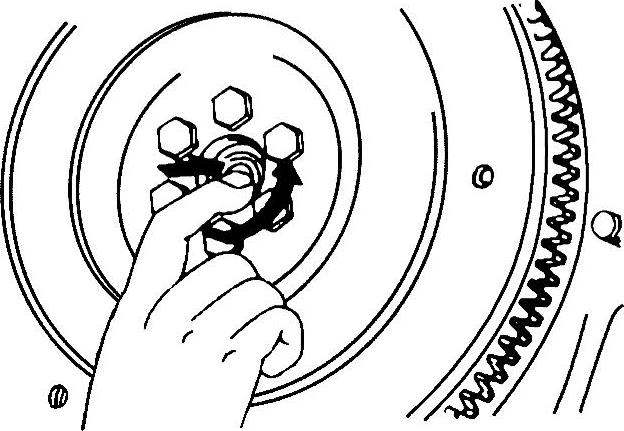

再检查飞轮上轴承,如图2-21所示,用手转动轴承,在轴向加力,如果有阻滞或有明显间隙感,则应更换轴承。


图2-20 分离轴承的检查


图2-21 飞轮上轴承的检查

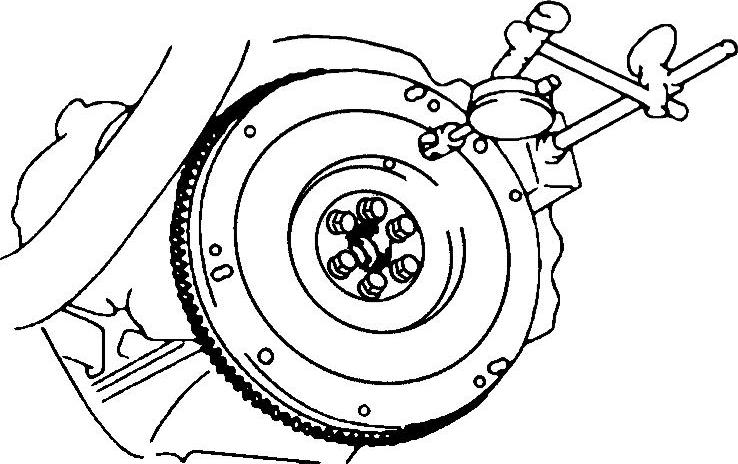

最后检查飞轮轴向圆跳动,如图2-22所示,将百分表安装在发动机机体上,百分表表针抵在飞轮的最外圈,转动飞轮,测量飞轮的轴向圆跳动,应小于0.1mm。如果轴向圆跳动超过标准,应修磨或更换飞轮。

飞轮每次拆卸后,应更换连接螺栓。将飞轮安装到曲轴上时,应按对角线逐次以规定的力矩拧紧。

5.离合器液压操纵系统的拆装检修

(1)离合器主缸的拆卸与分解

1)拆卸。取下离合器踏板与主缸推杆叉的连接销轴。从主缸上拧下进油管和出油管接头。拧下主缸固定螺栓,拉出主缸。在解体离合器主缸前,应排净主缸中的制动液

2)分解。取下防尘罩,用螺钉旋具或卡环钳拆下卡环,拉出主缸推杆、压盖和活塞。

(2)离合器工作缸的拆卸与分解

1)拆卸。拧下工作缸进油管接头,再拆下工作缸固定螺栓,即可拉出工作缸。

2)分解。拉出工作缸推杆,拆下防尘罩,然后用压缩空气将工作缸活塞从缸筒内压出来。

(3)主缸、工作缸的检修主缸和工作缸是离合器液压操纵系统的主要部件,其工作性能的好坏直接影响离合器的工作性能。当缸筒内壁磨损超过0.125mm,活塞与缸筒的间隙超过0.20mm,皮碗老化及回位弹簧失效等情况时,应更换相应零件。


图2-22 飞轮轴向圆跳动的检查

(4)离合器主缸、工作缸的装配主缸和工作缸的装配,按拆卸与分解相反顺序进行,但装配时应注意以下事项:

1)零件在装配前要用非腐蚀性液体清洗干净并在活塞皮碗档圈缸套等零件上涂一层制动液装合后推杆在缸筒内运动应灵活在放松不工作位置时主缸皮碗和活塞头部应位于进油孔和补偿孔之间两孔都开放工作缸上带有塑料支承环安装时外表面要涂上一层薄薄的润滑油工作缸推杆末端也要涂上润滑脂

2)安装离合器工作缸时需要用一个适当的杠杆克服弹簧的弹力将其压向变速器壳相应的孔中后方能将固定螺栓旋入
